IKO リニアローラウェイスーパーXは、剛性の高いケーシングに4条列の円筒ころをバランスよくパラレルに配置することにより、滑らかな走行と高い信頼性及び安定した高い精度と剛性を実現した、高性能なローラタイプの直動案内機器です。重荷重や変動荷重が負荷されたときも弾性変位量が少なく安定しているので、振動・衝撃を伴う箇所での使用に適します。また、性能やサイズの種類が豊富にそろっており、用途に応じて適切な形式を選択できます。
CルーブリニアローラウェイスーパーX
CルーブリニアローラウェイスーパーXは、工作機械や半導体・液晶関連製造装置など、高い負荷能力と走行精度が求められる用途で多くの実績のあるリニアローラウェイスーパーXに、潤滑部品Cルーブを内蔵することで、長期メンテナンスフリーを実現し、装置の給油機構の削減によるシステム全体でのコスト低減や、給油工数の削減によるランニングコストの低減ができます。
メンテナンスフリー
Cルーブ内の潤滑油が長期間にわたって潤滑性能を維持するので、わずらわしい潤滑管理の工数を低減します。
リニアローラウェイスーパーX
フリーコンビネーション
フリーコンビネーションの製品があります。スライドユニットとトラックレールが個別に寸法管理されているので、それぞれを自由に追加・交換することができます。
スライドユニット長さ
同じ断面寸法でスライドユニット長さの異なるショートタイプ・スタンダードタイプ・ロングタイプ・超ロングタイプの4種類があり、用途に応じた適切な選択ができます。
フランジ形とブロック形

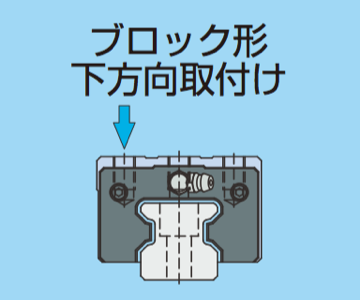

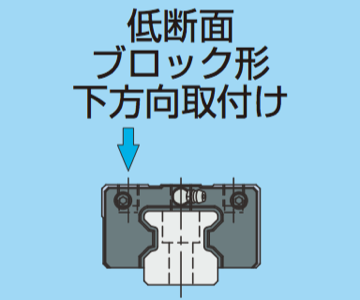

スライドユニットの形状には、上下いずれの方向からでも取付けが可能なフランジ形と、幅寸法の小さなブロック形があります。
ボールタイプと寸法互換
取付寸法がボールタイプのリニアウェイHと同じなので、機械・装置の仕様変更が容易にできます。
ステンレス鋼製
耐食性に優れ、医療機器・各種ディスクの読取り装置及び半導体製造装置などのクリーンルーム内での使用に最適なステンレス鋼製のものも用意しています。
ラインナップ
CルーブリニアローラウェイスーパーX・リニアローラウェイスーパーX / ステンレス鋼製

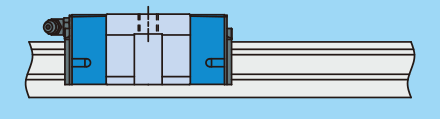

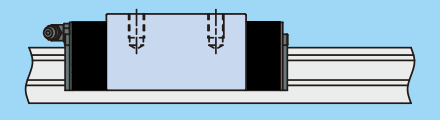

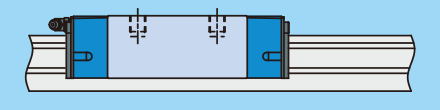

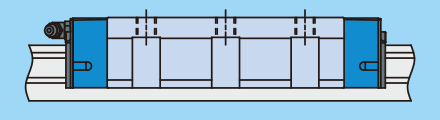

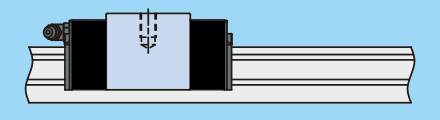

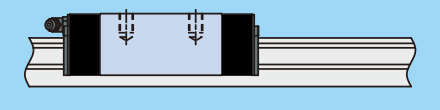

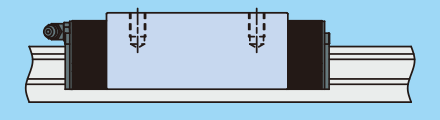

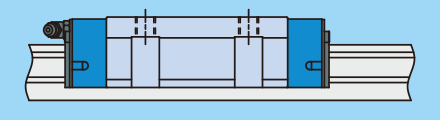

製品 | スライドユニット形状 | スライド ユニット長さ |
形式 | 大きさ | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
10 | 12 | 15 | 20 | 25 | 30 | 35 | 45 | 55 | 65 | 85 | 100 | ||||
CルーブリニアローラウェイスーパーX |
![]() |
![]() |
MXD…SL | ○ | ○ | ○ | ○ | ○ | ○ | - | - | - | - | - | - |
リニアローラウェイスーパーX |
![]() |
![]() |

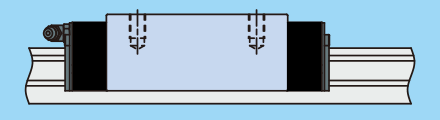

LRXDC…SL | - | ○ | ○ | ○ | ○ | ○ | - | - | - | - | - | - |
![]() |
LRXD…SL | ○ | ○ | ○ | ○ | ○ | ○ | - | - | - | - | - | - | ||
![]() |
LRXDG…SL | - | ○ | ○ | ○ | ○ | ○ | - | - | - | - | - | - |
※にはフリーコンビネーション仕様があります。
CルーブリニアローラウェイスーパーX・リニアローラウェイスーパーX / 炭素鋼製
製品 | スライドユニット形状 | スライド ユニット長さ |
形式 | 大きさ | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
10 | 12 | 15 | 20 | 25 | 30 | 35 | 45 | 55 | 65 | 85 | 100 | ||||
CルーブリニアローラウェイスーパーX |
![]() |
![]() |
MXC | - | ○ | ○ | ○(1) | ○ | ○ | ○ | ○ | ○ | ○ | - | - |
![]() |

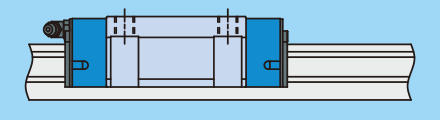

MX | - | ○ | ○ | ○(1) | ○ | ○ | ○ | ○ | ○ | ○ | - | - | ||
![]() |
MXG | - | ○ | ○ | ○(1) | ○ | ○ | ○ | ○ | ○ | ○ | - | - | ||
![]() |
MXL | - | - | - | ○(1) | ○ | ○ | ○ | ○ | ○ | ○ | - | - | ||
CルーブリニアローラウェイスーパーX |
![]() |
![]() |

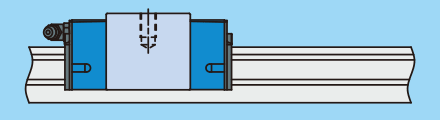

MXDC | - | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | - | - |
![]() |
MXD | - | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | - | - | ||
![]() |
MXDG | - | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | - | - | ||
![]() |

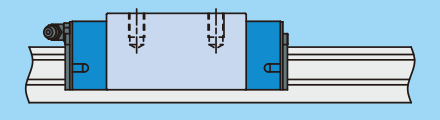

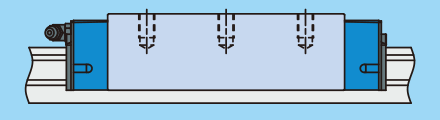

MXDL | - | - | - | ○ | ○ | ○ | ○ | ○ | ○ | ○ | - | - | ||

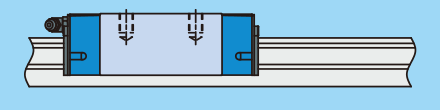

CルーブリニアローラウェイスーパーX |
![]() |
![]() |

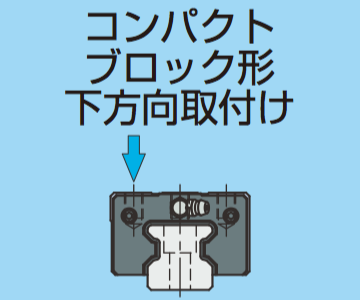

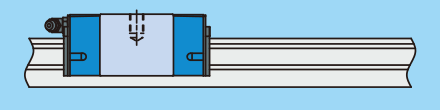

MXSC | - | - | ○ | ○ | ○ | ○ | - | - | - | - | - | - |
![]() |
MXS | - | - | ○ | ○ | ○ | ○ | ○ | ○ | ○ | - | - | - | ||
![]() |

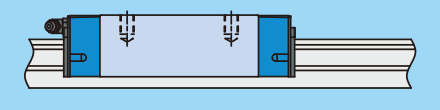

MXSG | - | - | ○ | ○ | ○ | ○ | ○ | ○ | ○ | - | - | - | ||
![]() |

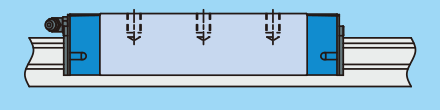

MXSL | - | - | - | ○ | ○ | ○ | - | - | - | - | - | - | ||

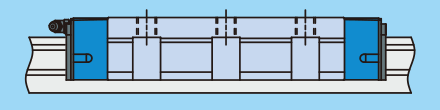

CルーブリニアローラウェイスーパーX |
![]() |
![]() |

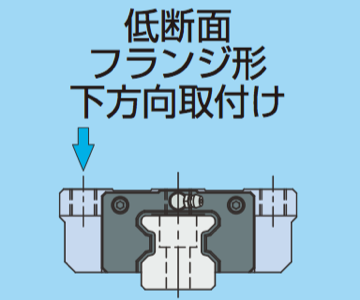

MXN | - | - | - | - | - | ○ | ○ | ○ | ○ | - | - | - |
![]() |

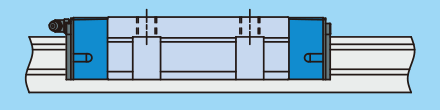

MXNG | - | - | - | - | - | ○ | ○ | ○ | ○ | - | - | - | ||
![]() |
MXNL | - | - | - | - | - | ○ | ○ | ○ | ○ | - | - | - | ||

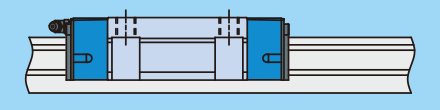

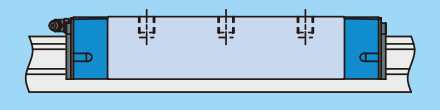

CルーブリニアローラウェイスーパーX |
![]() |
![]() |
MXNS | - | - | - | - | - | ○ | ○ | ○ | ○ | - | - | - |
![]() |

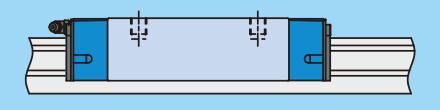

MXNSG | - | - | - | - | - | ○ | ○ | ○ | ○ | - | - | - | ||
![]() |
MXNSL | - | - | - | - | - | ○ | ○ | ○ | ○ | - | - | - | ||

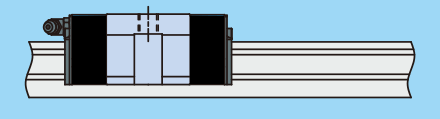

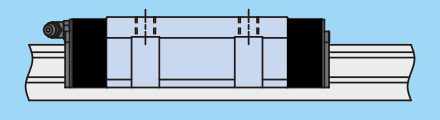

リニアローラウェイスーパーX |
![]() |
![]() |

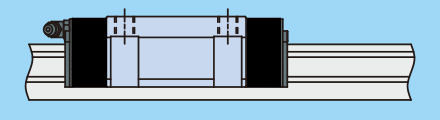

LRXC | - | ○ | ○ | ○(1) | ○ | ○ | ○ | ○ | ○ | ○ | - | - |
![]() |
LRX | - | ○ | ○ | ○(1) | ○ | ○ | ○ | ○ | ○ | ○ | ○ | - | ||
![]() |
LRXG | - | ○ | ○ | ○(1) | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||
![]() |

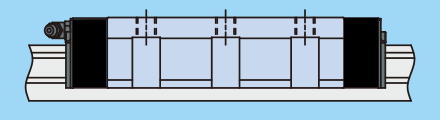

LRXL | - | - | - | - | - | - | - | - | - | - | ○ | - | ||
リニアローラウェイスーパーX |
![]() |
![]() |
LRXDC | - | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | - | - |
![]() |
LRXD | - | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | - | ||
![]() |
LRXDG | - | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | - | ||
![]() |

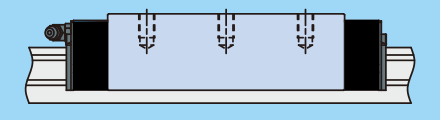

LRXDL | - | - | - | - | - | - | - | - | - | - | ○ | - | ||
リニアローラウェイスーパーX |
![]() |
![]() |

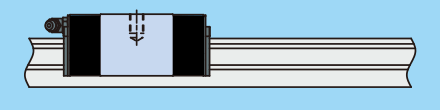

LRXSC | - | - | ○ | ○ | ○ | ○ | - | - | - | - | - | - |
![]() |
LRXS | - | - | ○ | ○ | ○ | ○ | - | - | - | - | - | - | ||
![]() |

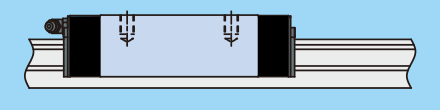

LRXSG | - | - | ○ | ○ | ○ | ○ | - | - | - | - | - | - |
※にはフリーコンビネーション仕様があります。
注(1) MXC20、MX20、MXG20、MXL20、LRXC20、LRX20、LRXG20は、取付けボルトを下方向へのみ取り付けることができます。
これと同一寸法で上方向へ取り付ける形式はMXHC20、MXH20、MXHG20、MXHL20、LRXHC20、LRXH20、LRXHG20です。
特別仕様
トラックレールの取付穴用埋栓
トラックレール取付穴用の専用埋栓を添付します。トラックレールの取付穴をふさぎ、運動方向のシール性を向上させます。アルミニウム合金製の埋栓も用意していますので、IKOにお問い合わせください。
トラックレール用シールプレート
トラックレール用シールプレートを取り付けて納入します。トラックレールを組み付けた後に、U字形に成形したステンレス鋼製の薄板で上面を覆うことにより、シール性が一段と向上します。側面シールは専用のものに変更します。
ダブルシール
スライドユニットの側面シールを二重に取り付けて防じん性を高めます。
スクレーパ
スライドユニットに、金属製のスクレーパを取り付けます。 スクレーパは非接触構造で、トラックレールに付着する大きな異物を効果的に排除します。
ジャバラ取付け用めねじ
スライドユニットとトラックレールの端面に、ジャバラ取付け用めねじを付けます。
内面シール
スライドユニット内部に内面シールを取り付けます。
Cワイパー
スライドユニットの端面にCワイパーを取り付けて防じん性を高めます。
Cルーブ付き
スライドユニットの側面シール内側に潤滑剤を含浸させたCルーブを装着することにより、潤滑剤の補給間隔の延長を図ることができます。
黒色クロム皮膜処理
黒色の浸透性クロム皮膜処理後、アクリル樹脂をコーティングして、防せい能力を向上させます。
ふっ素黒色クロム皮膜処理
黒色の浸透性クロム皮膜処理後、ふっ素樹脂をコーティングして、さらに防せい能力を向上させます。また、表面への異物の付着もしにくくなります。
