直動案内機器 リニアウェイHシリーズ
直動案内機器 リニアウェイHシリーズ
IKO リニアウェイHは、軌道と4点で接触する2条列の大径の鋼球を組み込んでおり、方向や大きさが変動する荷重や複合荷重が作用する用途でも安定した高い精度と剛性が得られます。ボールタイプの中では最大クラスの定格荷重・剛性を有するシリーズで、形状やサイズの種類が豊富にそろっており、用途に応じて適切な形式を選択できます。
CルーブリニアウェイH
CルーブリニアウェイHは、大径の鋼球を使用した定格荷重の大きい高剛性な直動案内機器のリニアウェイHシリーズに、潤滑部品Cルーブを内蔵し、長期メンテナンスフリーを実現する製品です。
メンテナンスフリー
Cルーブ内の潤滑油が長期間にわたって潤滑性能を維持するので、わずらわしい潤滑管理の工数を低減します。
リニアウェイH
フリーコンビネーション
フリーコンビネーションの製品があります。スライドユニットとトラックレールが個別に寸法管理されているので、それぞれを自由に追加・交換することができます。
フランジ形とブロック形

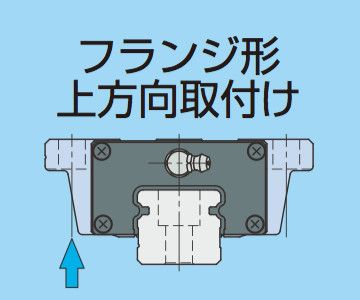

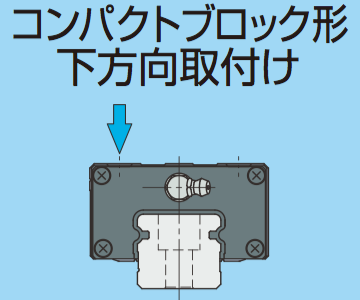

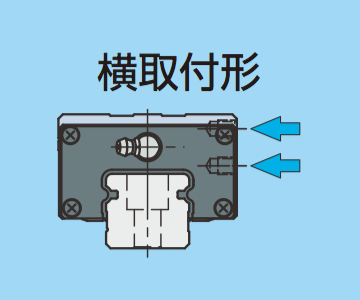

スライドユニットには、フランジ形で取付方向の違う2種類と、幅寸法の小さなブロック形で高さ寸法や取付方向の違う3種類の合わせて5つの形状があります。

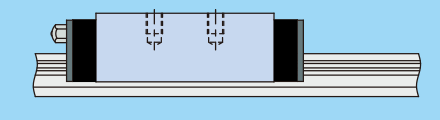

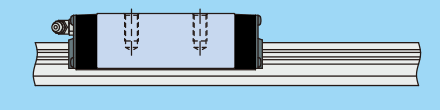

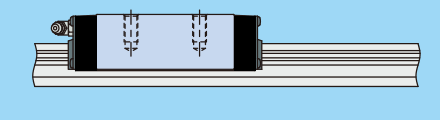

スライドユニット長さ
スタンダードタイプと同一断面寸法で、長さの異なるショートタイプと高剛性ロングタイプがあり、用途に応じた適切な選択ができます。
ステンレス鋼製
耐食性に優れ、医療機器・各種ディスクの読取り装置及び半導体製造装置などのクリーンルーム内での使用に最適なステンレス鋼製のものも用意しています。
高防じん仕様
全面研削仕上げした専用トラックレールに、特殊形状の側面シール及び下面シールをもつスライドユニットを組み合わせ、優れた防じん性を発揮する高防じん仕様を用意しています。
ミニチュアサイズ
トラックレール幅8mm、10mm、12mmのミニチュアサイズも用意しており、使用用途が更に広がりました。
ラインナップ
CルーブリニアウェイH・リニアウェイH / ステンレス鋼製
製品 | スライド ユニット形状 |
スライド ユニット長さ |
形式 | 大きさ | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
8 | 10 | 12 | 15 | 20 | 25 | 30 | 35 | 45 | 55 | 65 | ||||
CルーブリニアウェイH |
![]() |
![]() |

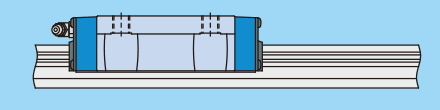

MHT…SL | ○ (1) |
○ (1) |
○ (1) |
○ | ○ | ○ | ○ | - | - | - | - |
CルーブリニアウェイH |
![]() |
![]() |

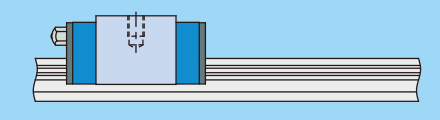

MHDC…SL | ○ | ○ | ○ | - | - | - | - | - | - | - | - |
![]() |

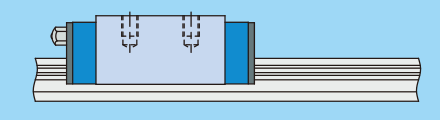

MHD…SL | ○ | ○ | ○ | - | - | - | - | - | - | - | - | ||
![]() |

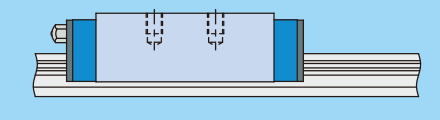

MHDG…SL | ○ | ○ | ○ | - | - | - | - | - | - | - | - | ||
CルーブリニアウェイH |
![]() |
![]() |

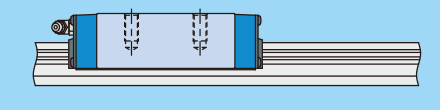

MHS…SL | - | - | - | ○ | ○ | ○ | ○ | - | - | - | - |
リニアウェイH |
![]() |
![]() |

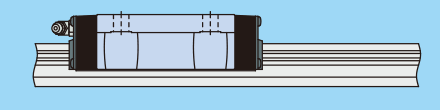

LWH…SL | - | - | - | ○ | ○ | ○ | ○ | - | - | - | - |
リニアウェイH |
![]() |
![]() |
LWHT…SL | ○ (1) |
○ (1) |
○ (1) |
○ | ○ | ○ | ○ | - | - | - | - |
リニアウェイH |
![]() |
![]() |

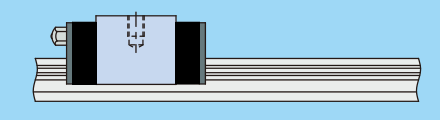

LWHDC…SL | ○ | ○ | ○ | - | - | - | - | - | - | - | - |
![]() |

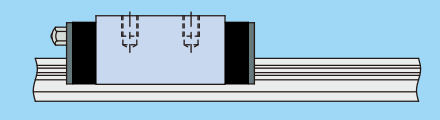

LWHD…SL | ○ | ○ | ○ | - | - | - | - | - | - | - | - | ||
![]() |
LWHDG…SL | ○ | ○ | ○ | - | - | - | - | - | - | - | - | ||
リニアウェイH |
![]() |
![]() |
LWHS…SL | - | - | - | ○ | ○ | ○ | ○ | - | - | - | - |
注(1)上方向へも取り付けることができます。
※にはフリーコンビネーション仕様があります。
CルーブリニアウェイH・リニアウェイH / 炭素鋼製
製品 | スライド ユニット形状 |
スライド ユニット長さ |
形式 | 大きさ | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
8 | 10 | 12 | 15 | 20 | 25 | 30 | 35 | 45 | 55 | 65 | ||||
CルーブリニアウェイH |
![]() |
![]() |

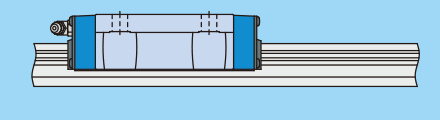

MH | - | - | - | ○ | ○ | ○ | ○ | ○ | ○ | - | - |
![]() |
MH…M(U) | - | - | - | - | - | ○ | ○ | - | - | - | - | ||
![]() |

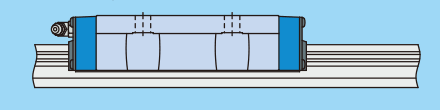

MHG | - | - | - | - | ○ | ○ | ○ | ○ | ○ | - | - | ||
CルーブリニアウェイH |
![]() |
![]() |
MHT | - | - | ○ (1) |
○ | ○ | ○ | ○ | ○ | ○ | - | - |
![]() |

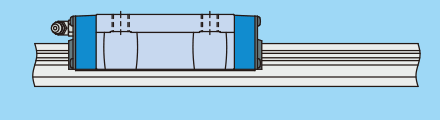

MHT…M(U) | - | - | - | - | - | ○ | ○ | - | - | - | - | ||
![]() |

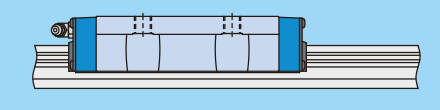

MHTG | - | - | - | ○ (1) |
○ | ○ | ○ | ○ | ○ | - | - | ||
CルーブリニアウェイH |
![]() |
![]() |

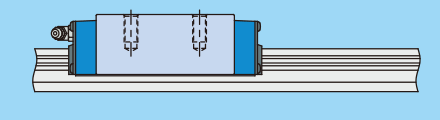

MHD | - | - | ○ (1) |
○ | - | ○ | ○ | ○ | ○ | - | - |
![]() |
MHD…M(U) | - | - | - | - | - | ○ | ○ | - | - | - | - | ||
![]() |

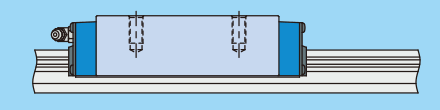

MHDG | - | - | - | - | - | ○ | ○ | ○ | ○ | - | - | ||
CルーブリニアウェイH |
![]() |
![]() |

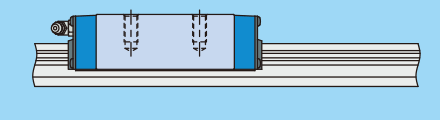

MHS | - | - | - | ○ | ○ | ○ | ○ | - | - | - | - |
![]() |
MHS…M(U) | - | - | - | - | - | ○ | ○ | - | - | - | - | ||
![]() |

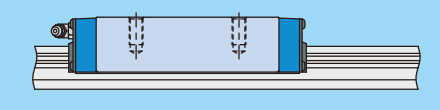

MHSG | - | - | - | ○ | ○ | ○ | ○ | - | - | - | - | ||
リニアウェイH |
![]() |
![]() |

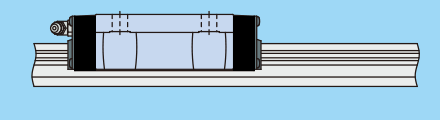

LWH…B | - | - | - | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
![]() |
LWH…M(U) | - | - | - | ○ | ○ | ○ | ○ | ○ | ○ | - | - | ||
![]() |

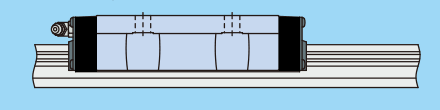

LWHG | - | - | - | - | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||
リニアウェイH |
![]() |
![]() |
LWHT…B | - | - | ○ (1)(2) |
○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
![]() |
LWHT…M(U) | - | - | - | ○ | ○ | ○ | ○ | ○ | ○ | - | - | ||
![]() |

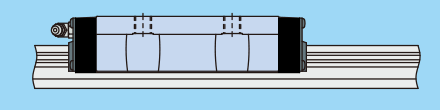

LWHTG | - | - | - | - | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||
リニアウェイH |
![]() |
![]() |

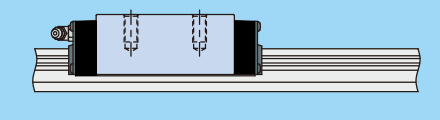

LWHD…B | - | - | ○ (2) |
○ | - | ○ | ○ | ○ | ○ | ○ | ○ |
![]() |
LWHD…M(U) | - | - | - | ○ | - | ○ | ○ | ○ | ○ | - | - | ||
![]() |

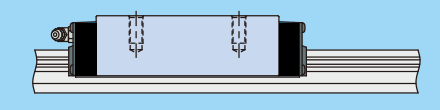

LWHDG | - | - | - | - | - | ○ | ○ | ○ | ○ | ○ | ○ | ||
リニアウェイH |
![]() |
![]() |
LWHS…B | - | - | - | ○ | ○ | ○ | ○ | - | - | - | - |
![]() |
LWHD…M(U) | - | - | - | ○ | ○ | ○ | ○ | - | - | - | - | ||
![]() |

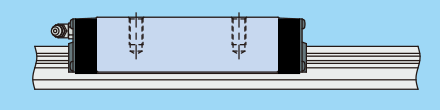

LWHSG | - | - | - | - | ○ | ○ | ○ | - | - | - | - | ||
リニアウェイH |
![]() |
![]() |

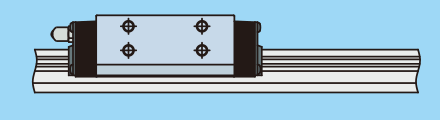

LWHY | - | - | - | ○ | ○ | ○ | ○ | ○ | ○ | - | - |
注(1)上方向へも取り付けることができます。
注(2)形式記号に"…B"は付きません。
※にはフリーコンビネーション仕様があります。
特別仕様
トラックレールの取付穴用埋栓
トラックレール取付穴用の専用埋栓を添付します。トラックレールの取付穴をふさぎ、運動方向のシール性を向上させます。アルミニウム合金製の埋栓も用意していますので、IKOにお問い合わせください。
トラックレール用シールプレート
トラックレール用シールプレートを取り付けて納入します。トラックレールを組み付けた後に、U字形に成形したステンレス鋼製の薄板で上面を覆うことにより、シール性が一段と向上します。側面シールは専用のものに変更します。
ダブルシール
スライドユニットの側面シールを二重に取り付けて防じん性を高めます。
スクレーパ
スライドユニットに、金属製のスクレーパを取り付けます。 スクレーパは非接触構造で、トラックレールに付着する大きな異物を効果的に排除します。
ジャバラ取付け用めねじ
スライドユニットとトラックレールの端面に、ジャバラ取付け用めねじを付けます。
黒色クロム皮膜処理
黒色の浸透性クロム皮膜処理後、アクリル樹脂をコーティングして、防せい能力を向上させます。
ふっ素黒色クロム皮膜処理
黒色の浸透性クロム皮膜処理後、ふっ素樹脂をコーティングして、さらに防せい能力を向上させます。また、表面への異物の付着もしにくくなります。
内面シール
スライドユニット内部に内面シールを取り付けます。
下面シール
下方向からの異物の侵入を防ぐために、スライドユニットの下面にシールを取り付けます。
Cルーブ付き
スライドユニットの側面シール内側に潤滑剤を含浸させたCルーブを装着することにより、潤滑剤の補給間隔の延長を図ることができます。
