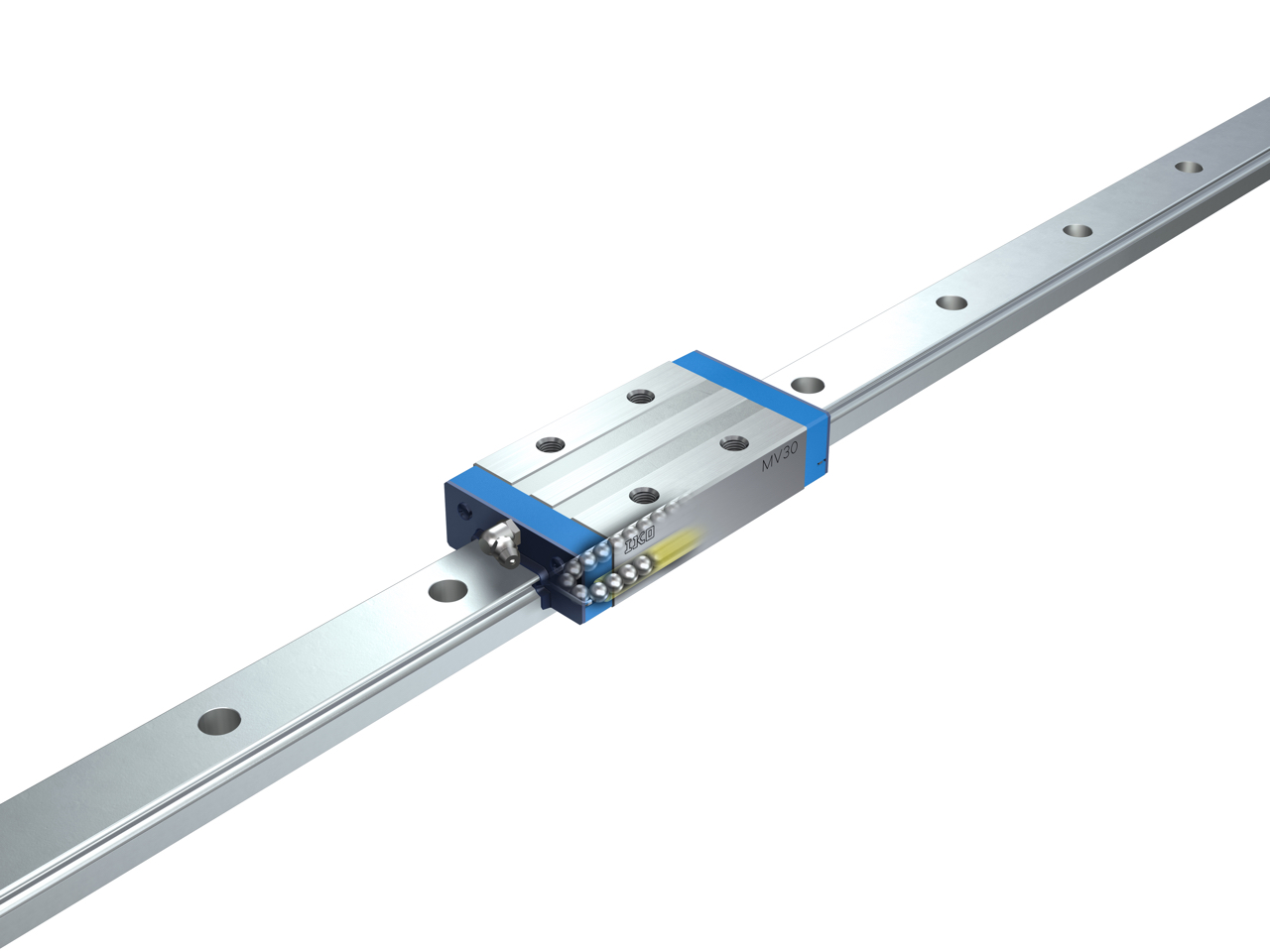

直動案内機器 CルーブリニアウェイV

  • CルーブリニアウェイV
  • CルーブリニアウェイV

直動案内機器 CルーブリニアウェイV

MV

IKO CルーブリニアウェイVは、極めて低断面・軽量にもかかわらず、下方向の定格荷重がボールタイプでは最大で、高い負荷容量を持った製品です。また、潤滑部品Cルーブをスライドユニット内に内蔵しているので、長期メンテナンスフリーを実現する製品です。

製品特長

低断面・軽量

2条列4点接触方式のシンプル構造だからこそ実現できた超低断面・超軽量 により機械装置のコンパクト化、動力削減に貢献します。

高負荷容量・高剛性

超低断面・超軽量にも関わらず、下方向の定格荷重がボールタイプでは最大で、負荷容量と剛性が大きいので、機械装置の長寿命化や安全率が向上します。

ボール保持

スライドユニットには、鋼球保持バンドが組み込まれているので、トラックレールからスライドユニットを取り外しても鋼球が脱落することがなく、取扱いが容易です。

メンテナンスフリー

Cルーブ内の潤滑油が長期間にわたって潤滑性能を維持するので、わずらわしい潤滑管理の工数を低減します。

ラインナップ

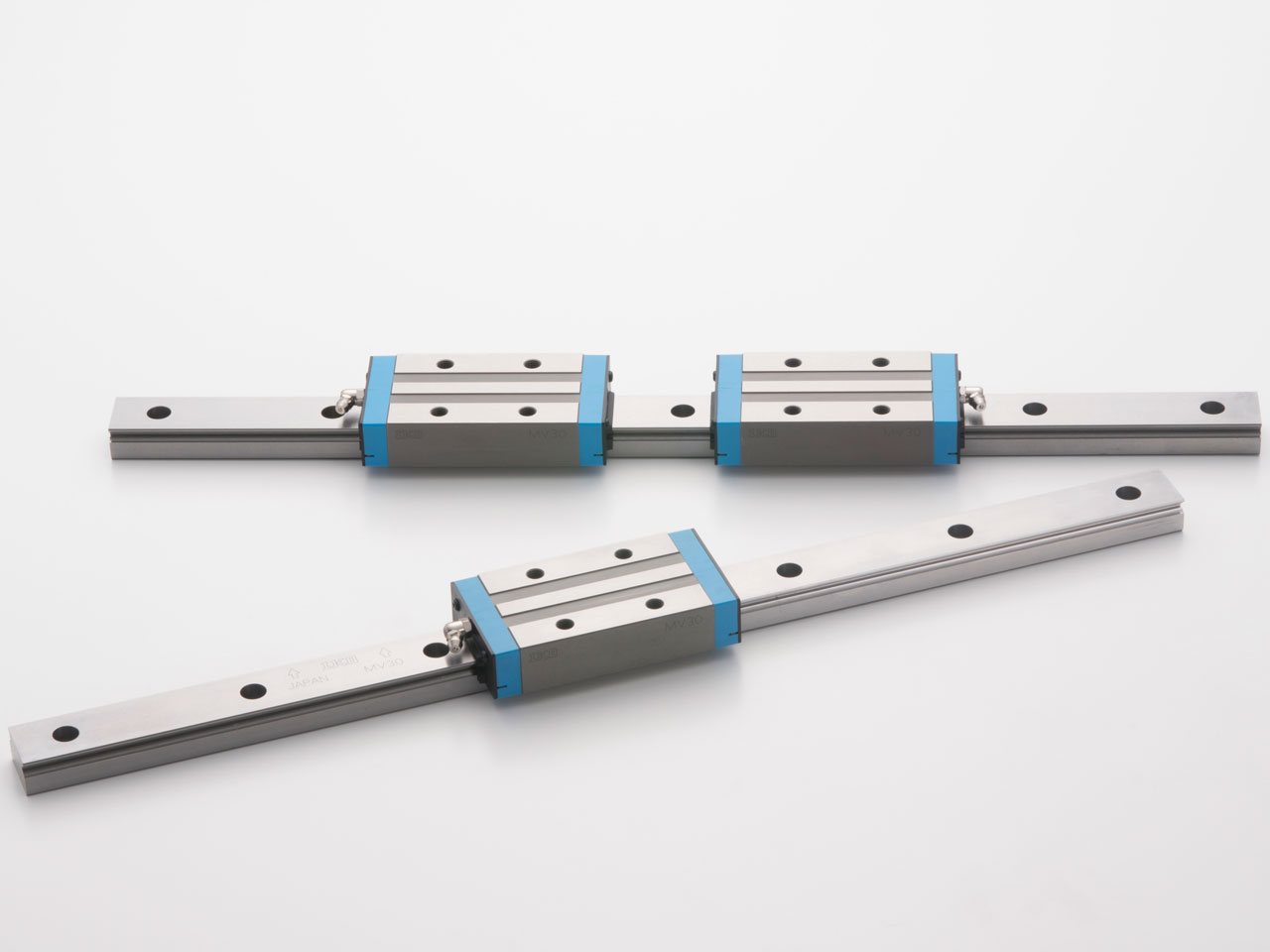

CルーブリニアウェイV

製品 形状 スライド
ユニット長さ
形式 大きさ
20 25 30

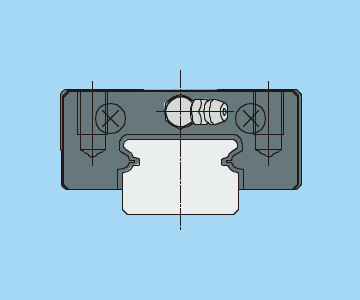

CルーブリニアウェイV フランジ形上方向取付け スタンダード MV

特別仕様

トラックレールの取付穴用埋栓

トラックレール取付穴用の専用埋栓を添付します。トラックレールの取付穴をふさぎ、運動方向のシール性を向上させます。アルミニウム合金製の埋栓も用意していますので、IKOにお問い合わせください。

ダブルシール

フリーコンビネーション仕様のスライドユニット単体に、側面シールを二重に取り付けて防じん性を高めます。

黒色クロム皮膜処理

黒色の浸透性クロム皮膜処理後、アクリル樹脂をコーティングして、防せい能力を向上させます。

ふっ素黒色クロム皮膜処理

黒色の浸透性クロム皮膜処理後、ふっ素樹脂をコーティングして、さらに防せい能力を向上させます。また、表面への異物の付着もしにくくなります。

下面シール

下方向からの異物の侵入を防ぐために、スライドユニットの下面にシールを取り付けます。

グリース指定

クリーン環境用低発じんグリースCG2を封入します。

スクレーパ

スライドユニットに、金属製のスクレーパを取り付けます。 スクレーパは非接触構造で、トラックレールに付着する大きな異物を効果的に排除します。
