直動案内機器 クロスローラウェイユニットシリーズ

保持器ずれを解消

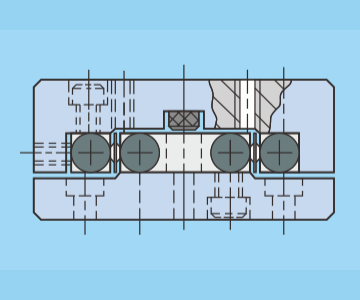

独自設計のラック＆ピニオン機構を内蔵することにより、保持器ずれを完全に解消しました。立軸使用など、従来のクロスローラウェイでは、使用しにくい用途でも安心です。動作速度を高めても、保持器ずれを気にする必要がないため、長時間の運転でも保持器ずれの矯正動作を組み入れる必要がありません。

取付寸法が完全互換

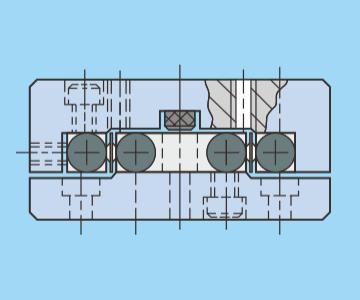

軌道台の内側にラックを配置する独自の構造を採用し、従来のクロスローラウェイユニットと取付寸法の完全互換性を実現しました。外形寸法が同じなので、新規用途にはもちろん、従来のクロスローラウェイユニットを使用している機械・装置に、取付寸法の変更なしで置き換えることが可能です。

極めて高精度で滑らかな運動

精度の高い軌道面と、厳密に長さ寸法を管理した超精密ローラを直交配列した非循環形の直動案内機器で、極めて高精度で滑らかな運動を得られます。循環形直動案内機器に固有の微小な走行振れがなく、極めて高い送り精度を実現します。摩擦抵抗が極めて小さく、スティックスリップのない直線運動を実現するため、微小送り指令の追従性に優れ、高精度な位置決め精度の向上が期待できます。

高精度

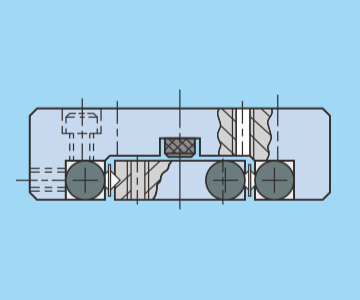

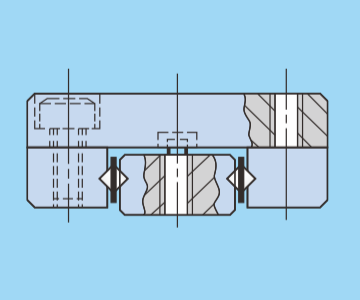

一体構造の中軌道台を加工誤差の少ないシンプルな構造のベッドに取り付け、更にテーブル側にはクロスローラウェイCRWを組み込んでいるので、高精度で安定した直線運動が得られます。

高剛性

部品の一体化を図り、更にテーブル及びベッドの剛性を高く設計しているので、あらゆる方向の荷重に対して弾性変位量が少なく、高い剛性が得られます。

円滑な運動

加工及び取付誤差の少ない一体構造の中軌道台を採用し、更に超精密な円筒ころを組み込んでいるので、スティックスリップのない円滑な運動が得られます。

形式とサイズの豊富さ

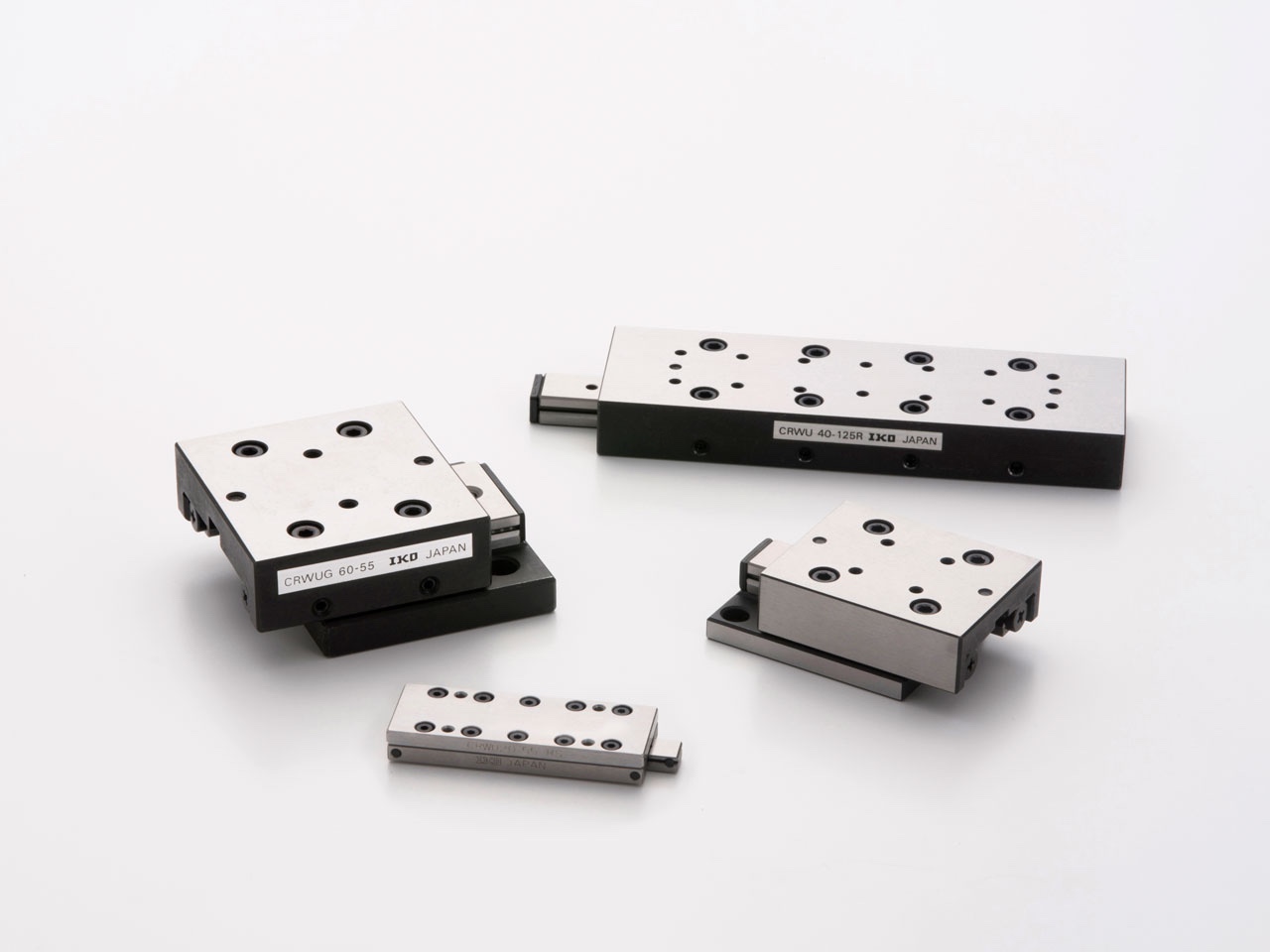

クロスローラウェイユニットには3形式があり、それぞれに豊富なサイズを用意しています。機械・装置の構造、大きさに合わせて適正な直動案内機器を選定できます。

簡単な取付け

テーブル及びベッドの取付面は精密に研削仕上げを施し、テーブルには取付け用めねじ、ベッドには取付け用ざぐり穴を設けてあります。また、高い走行精度と剛性を維持し、長期にわたる安定した寿命を得るために適正な予圧状態にしてありますので、そのまま機械・装置に取り付けるだけで容易に信頼性の高い直線運動が得られます。
