直動案内機器 ミニアチュアリニアブッシング
直動案内機器 ミニアチュアリニアブッシング
LMS

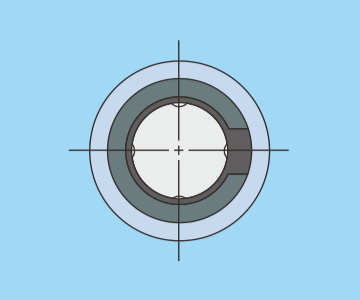

IKO ミニアチュアリニアブッシングは、軸と転がり接触をしながら軸方向に無限直線運動する、軸径寸法が3～5mmの極めて小形な直動案内機器です。外筒には、保持器・鋼球・止め輪がコンパクトに組み込まれており、高い送り精度が得られます。
製品特長
低摩擦抵抗
保持器によって鋼球が正確に案内されるため、小さな摩擦抵抗で安定した直線運動が得られます。
コンパクト設計
極小サイズなので、コンパクトな機械・装置の設計が可能です。
豊富なバリエーション
標準タイプに加えて高剛性ロングタイプがシリーズ化されており、用途に応じた合理的な使い分けができます。
ステンレス鋼製
耐食性に優れ、医療機器・各種ディスクの読取り装置及び半導体製造装置などのクリーンルーム内での使用に最適なステンレス鋼製のものも用意しています。
ラインナップ
ミニアチュアリニアブッシング ／ 炭素鋼製
| 製品 | 形状 | 外筒長さ | 密閉シール | 形式 | 大きさ | ||
|---|---|---|---|---|---|---|---|
| 3 | 4 | 5 | |||||
| ミニアチュア リニアブッシング |
 |
スタンダード | 密閉なし | LMS | ○ | ○ | ○ |
| スタンダード | 両側密封 | LMS…UU | ○ | ○ | ○ | ||
| ロング | 密閉なし | LMSL | ○ | ○ | ○ | ||
| ロング | 両側密封 | LMSL…UU | ○ | ○ | ○ | ||
ミニアチュアリニアブッシング ／ ステンレス鋼製
| 製品 | 形状 | 外筒長さ | 密閉シール | 形式 | 大きさ | ||
|---|---|---|---|---|---|---|---|
| 3 | 4 | 5 | |||||
| ミニアチュア リニアブッシング |
|
スタンダード | 密閉なし | LMS…F | ○ | ○ | ○ |
| スタンダード | 両側密封 | LMS…FUU | ○ | ○ | ○ | ||
| ロング | 密閉なし | LMSL…F | ○ | ○ | ○ | ||
| ロング | 両側密封 | LMSL…FUU | ○ | ○ | ○ | ||
