直動案内機器 高剛性精密ボールスライド
直動案内機器 高剛性精密ボールスライド
BWU

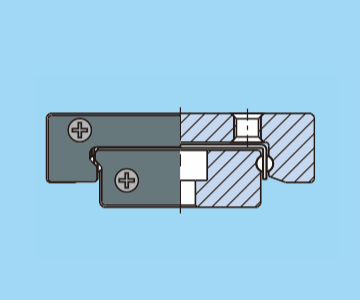

IKO 高剛性精密ボールスライドBWUは、軌道と４点で接触する鋼球を２条列に配置した小形の有限直動案内機器で、変動荷重や複合荷重が作用する用途でも安定した精度と剛性が得られます。サイズが豊富にそろっており、用途に応じて適切な選択ができます。
製品特長
高精度で円滑な作動
一体構造のテーブルとベッドは、２条の軌道溝を同時に研削加工するため、加工誤差が少なく各条列間の寸法精度を容易に高められ、高精度で極めて滑らかな作動が得られます。
ステンレス鋼製
耐食性に優れ、医療機器・各種ディスクの読取り装置及び半導体製造装置などのクリーンルーム内での使用に最適なステンレス鋼製のものも用意しています。
ラインナップ
高剛性精密ボールスライド
| 製品 | 形状 | 形式 | 幅寸法 | 長さ | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10 | 15 | 20 | 25 | 30 | 40 | 45 | 60 | 75 | 80 | 90 | 100 | 120 | ||||
| 高剛性精密ボールスライド |
 |
BWU | 6 | ○ | - | ○ | - | ○ | - | - | - | - | - | - | - | - |
| 8 | ○ | - | ○ | - | ○ | - | - | - | - | - | - | - | - | |||
| 10 | - | ○ | - | ○ | - | ○ | - | - | - | - | - | - | - | |||
| 12 | - | - | ○ | - | ○ | - | ○ | - | - | - | - | - | - | |||
| 17 | - | - | ○ | - | ○ | - | ○ | - | - | - | - | - | - | |||
| 25 | - | - | - | - | ○ | - | ○ | ○ | ○ | - | - | - | - | |||
| 30 | - | - | - | - | ○ | - | ○ | ○ | ○ | - | ○ | - | - | |||
| 40 | - | - | - | - | - | ○ | - | ○ | - | ○ | - | ○ | - | |||
| 60 | - | - | - | - | - | - | - | ○ | - | ○ | - | ○ | ○ | |||
