直動案内機器 リニアウェイEシリーズ

  • リニアウェイEシリーズ
  • リニアウェイEシリーズ
  • リニアウェイE

直動案内機器 リニアウェイEシリーズ

ME LWE LWE…Q

リニアウェイEは、コンパクトなスライドユニットがトラックレール上を無限直線運動する直動案内機器です。鋼球を2条列に配置し、軌道と4点で接触する構造のため、方向や大きさが変動する荷重や複合荷重が作用する用途でも安定した高い精度と剛性が得られます。形状やサイズの種類が豊富にそろった、汎用性の高いコンパクトな万能タイプのシリーズです。

CルーブリニアウェイE

ME

CルーブリニアウェイEは、リニアウェイEシリーズに、潤滑部品Cルーブを内蔵し、長期間メンテナンスフリーを実現する製品です。

メンテナンスフリー

Cルーブ内の潤滑油が長期間にわたって潤滑性能を維持するので、わずらわしい潤滑管理の工数を低減します。


フリーコンビネーション

フリーコンビネーションの製品があります。スライドユニットとトラックレールが個別に寸法管理されているので、それぞれを自由に追加・交換することができます。


コンパクト設計

より低く、より狭く、より短く…とあらゆる面でコンパクト化を追求しました。

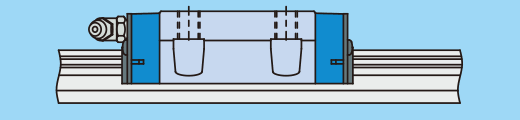

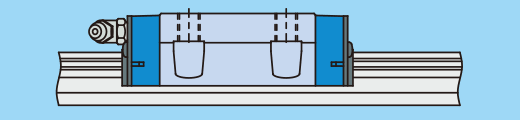

フランジ形とブロック形

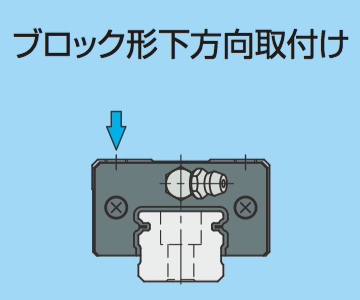

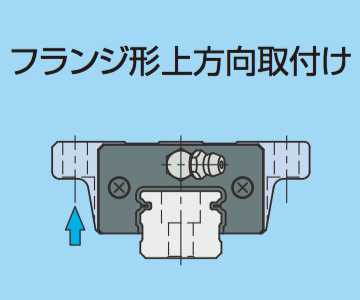

スライドユニットには、フランジ形で取付方向の違う2種類と、幅寸法の小さなブロック形の3つの形状があります。

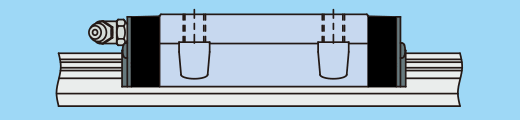

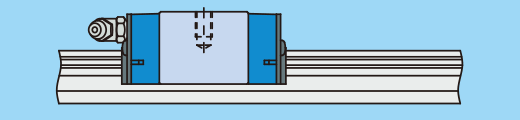

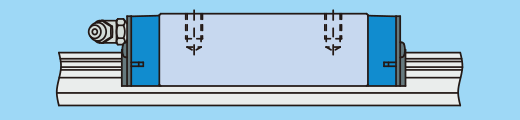

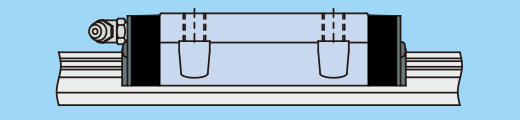

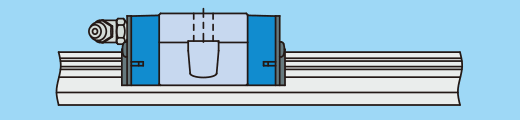

スライドユニット長さ

スタンダードタイプと同一断面寸法で、長さの異なるショートタイプと高剛性ロングタイプもあります。

ステンレス鋼製

耐食性に優れ、医療機器・各種ディスクの読取り装置及び半導体製造装置などのクリーンルーム内での使用に最適なステンレス鋼製のものも用意しています。

低騒音リニアウェイE

LWE…Q

低騒音リニアウェイEは、鋼球循環の徹底的な挙動解析と音質解析に基づいて最適設計された直動案内機器です。鋼球間の直接接触を防止する樹脂製セパレータを組み込むことにより、円滑で静かな作動を実現しています。多数の直動案内機器を使用する生産設備機械などに使用することで、工場内の低騒音化、人に優しい環境づくりに貢献します。

低騒音

樹脂製セパレータを組み込み鋼球間の直接接触を防止することにより、円滑で静かな作動を実現しています。
多数の直動案内機器を使用する生産設備機械などに使用することで、工場内の低騒音化、人に優しい環境づくりに貢献します。

リニアウェイEと寸法互換

取付寸法がリニアウェイEと同じなので、機械・装置を設計変更することなく、そのまま置き換えることができます。

ラインナップ

CルーブリニアウェイE・リニアウェイE / ステンレス鋼製

製品 スライド
ユニット形状
スライド
ユニット長さ
形式 大きさ
15 20 25 30 35 45

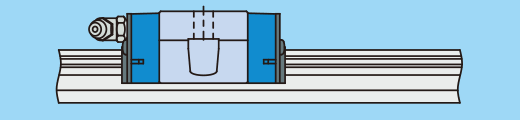

CルーブリニアウェイE フランジ形上方向取付け ショート MEC…SL - -

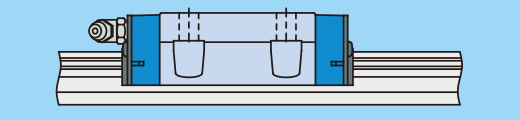

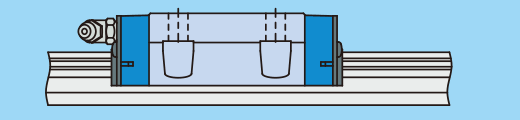

スタンダード ME…SL - -

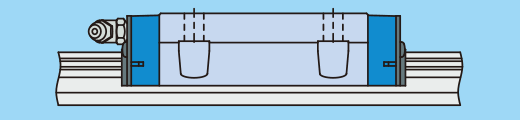

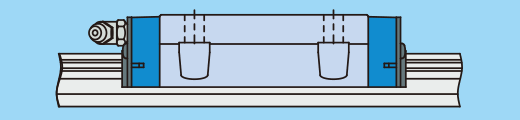

ロング MEG…SL - -
CルーブリニアウェイE フランジ形下方向取付け ショート METC…SL - -
スタンダード MET…SL - -

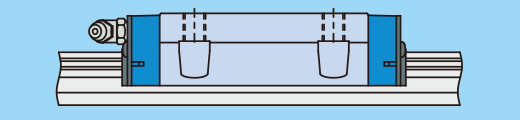

ロング METG…SL - -

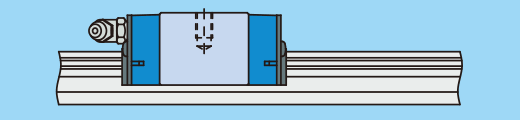

CルーブリニアウェイE ブロック形下方向取付け ショート MESC…SL - -

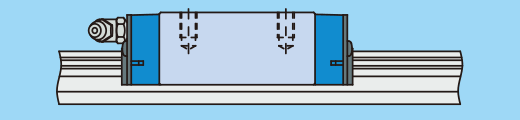

スタンダード MES…SL - -

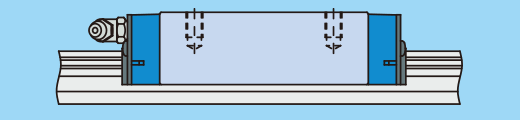

ロング MESG…SL - -

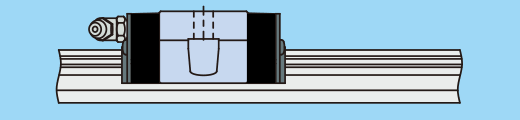

リニアウェイE フランジ形上方向取付け ショート LWEC…SL - -

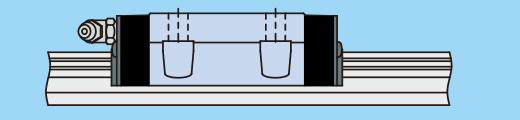

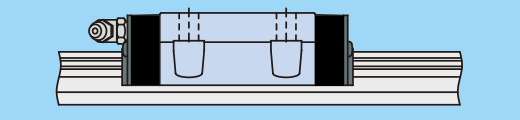

スタンダード LWE…SL - -

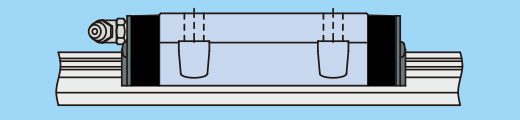

ロング LWEG…SL - -

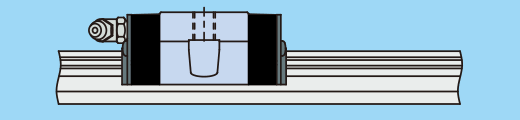

リニアウェイE フランジ形下方向取付け ショート LWETC…SL - -

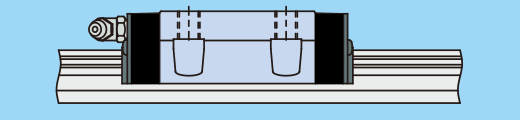

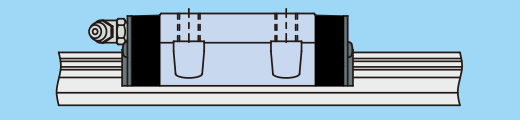

スタンダード LWET…SL - -
ロング LWETG…SL - -

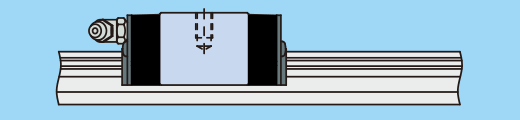

リニアウェイE ブロック形下方向取付け ショート LWESC…SL - -

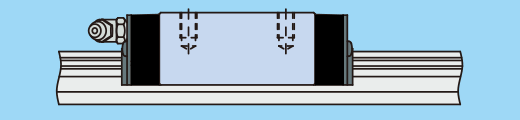

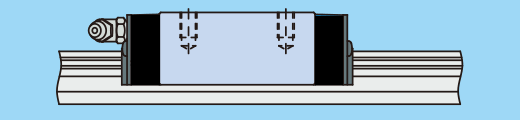

スタンダード LWES…SL - -

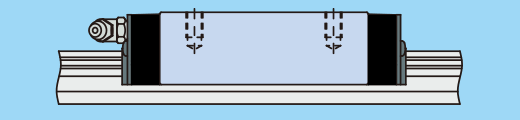

ロング LWESG…SL - -

にはフリーコンビネーション仕様があります。

CルーブリニアウェイE・リニアウェイE / 炭素鋼製

製品 スライド
ユニット形状
スライド
ユニット長さ
形式 大きさ
15 20 25 30 35 45
CルーブリニアウェイE フランジ形上方向取付け ショート MEC -
スタンダード ME
ロング MEG - -
CルーブリニアウェイE フランジ形下方向取付け ロング METC -
スタンダード MET
ロング METG - -
CルーブリニアウェイE ブロック形下方向取付け ショート MESC -
スタンダード MES
ロング MESG - -
リニアウェイE フランジ形上方向取付け ショート LWEC -
スタンダード LWE
ロング LWEG - -
リニアウェイE フランジ形下方向取付け ショート LWETC -
スタンダード LWET
ロング LWETG - -
リニアウェイE ブロック形下方向取付け ショート LWESC -
スタンダード LWES
ロング LWESG - -

にはフリーコンビネーション仕様があります。

低騒音リニアウェイE / 炭素鋼製

製品 スライド
ユニット形状
スライド
ユニット長さ
形式 大きさ
15 20 25 30 35 45
低騒音リニアウェイ フランジ形上方向取付け スタンダード LWE…Q -
低騒音リニアウェイ フランジ形下方向取付け スタンダード LWET…Q -
低騒音リニアウェイ ブロック形下方向取付け スタンダード LWES…Q -

特別仕様

トラックレールの取付穴用埋栓

トラックレール取付穴用の専用埋栓を添付します。トラックレールの取付穴をふさぎ、運動方向のシール性を向上させます。アルミニウム合金製の埋栓も用意していますので、IKOにお問い合わせください。

ダブルシール

スライドユニットの側面シールを二重に取り付けて防じん性を高めます。

スクレーパ

スライドユニットに、金属製のスクレーパを取り付けます。 スクレーパは非接触構造で、トラックレールに付着する大きな異物を効果的に排除します。

ジャバラ取付け用めねじ

スライドユニットとトラックレールの端面に、ジャバラ取付け用めねじを付けます。

黒色クロム皮膜処理

黒色の浸透性クロム皮膜処理後、アクリル樹脂をコーティングして、防せい能力を向上させます。

ふっ素黒色クロム皮膜処理

黒色の浸透性クロム皮膜処理後、ふっ素樹脂をコーティングして、さらに防せい能力を向上させます。また、表面への異物の付着もしにくくなります。

下面シール

下方向からの異物の侵入を防ぐために、スライドユニットの下面にシールを取り付けます。

Cルーブ付き

スライドユニットの側面シール内側に潤滑剤を含浸させたCルーブを装着することにより、潤滑剤の補給間隔の延長を図ることができます。
