直動案内機器 リニアウェイLシリーズ

  • リニアウェイLシリーズ
  • CルーブリニアウェイL
  • リニアウェイL

直動案内機器 リニアウェイLシリーズ

ML LWL

IKO リニアウェイLは、軌道と4点で接触する鋼球を2条列に配置した構造のため、極めて小形にもかかわらず、方向や大きさが変動する荷重や複合荷重が作用する用途でも安定した精度と剛性が得られます。ステンレス鋼製を基本仕様として形状やサイズの種類が豊富にそろっており、用途に応じて適切な形式を選択できます。

CルーブリニアウェイL

ML

CルーブリニアウェイLは、小形の直動案内機器のリニアウェイLシリーズに、潤滑部品Cルーブを内蔵し、長期メンテナンスフリーを実現する製品です。

メンテナンスフリー

Cルーブ内の潤滑油が長期間にわたって潤滑性能を維持するので、わずらわしい潤滑管理の工数を低減します。


フリーコンビネーション

フリーコンビネーションの製品があります。スライドユニットとトラックレールが個別に寸法管理されているので、それぞれを自由に追加・交換することができます。


標準形と幅広形

スライドユニットの幅形状には、標準形とトラックレール単列での使用に適した幅広形の2つの形状があります。

スライドユニット長さ

ステンレス鋼製のボール保持式には、同じ断面寸法でスライドユニット長さの異なるショートタイプ・スタンダードタイプ・高剛性ロングタイプの3種類があり、用途に応じた適切な選択ができます。

ステンレス鋼製と炭素鋼製

耐食性に優れたステンレス鋼製は、医療機器・各種ディスクの読取り装置及び半導体製造装置などのクリーンルーム内で使用する機械・装置に最適です。トラックレールに追加工が可能な炭素鋼製は、搬送装置やハンドリング装置などの汎用的な用途に使用されています。

ボール保持

スライドユニットには、鋼球保持バンドが組み込まれているので、トラックレールからスライドユニットを取り外しても鋼球が脱落する事がなく、取扱いが容易です。

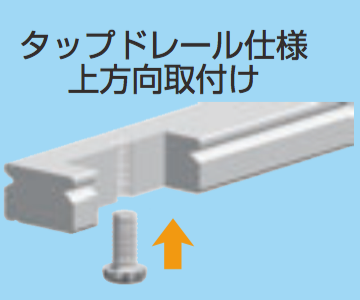

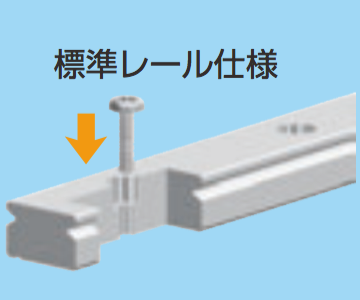

タップドレール

トラックレールは、通し穴にボルトを通して下方向に取り付ける標準仕様と、トラックレールにねじが加工されたタップドレール仕様があり、取付方向が自由に選択できるので、機械・装置の設計の自由度が広がります。

ラインナップ

CルーブリニアウェイL・リニアウェイL / ステンレス鋼製

製品 トラックレール スライド
ユニット長さ
構造 形式 大きさ
1 2 3 5 7 9 12 15 20 25
CルーブリニアウェイL 標準レール仕様 ショート ボール保持式 MLC - - -

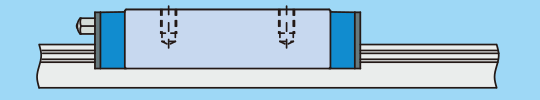

スタンダード ボール保持式 ML - - -
ロング ボール保持式 MLG - - - -

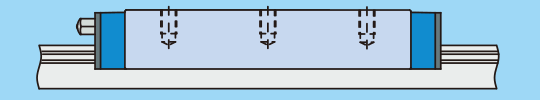

超ロング ボール保持式 MLL - - - - - - -
CルーブリニアウェイL タップドレール仕様上方向取付け ショート ボール非保持式 MLC - - - - - - - - -

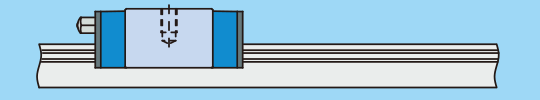

ボール保持式 MLC…N - - - - - - -
スタンダード ボール非保持式 ML - - - - - - - - -

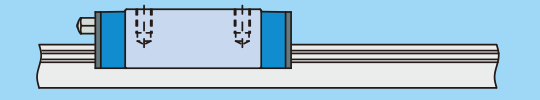

ボール保持式 ML…N - - - - - - -
ロング ボール保持式 MLG…N - - - - - - - -
ロング ボール保持式 MLL…N - - - - - - - - -

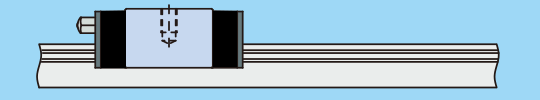

リニアウェイL 標準レール仕様 ショート ボール保持式 LWLC…B - - -

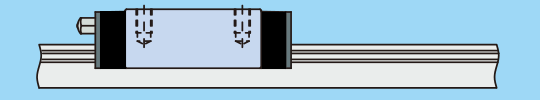

スタンダード ボール保持式 LWL…B - - -

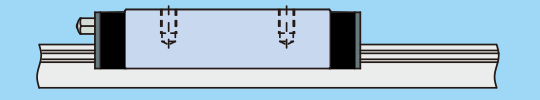

ロング ボール保持式 LWLG…B - - - -
リニアウェイL タップドレール仕様上方向取付け ショート ボール非保持式 LWLC - - - - - - - - -
ボール保持式 LWLC…N - - - - - - -
スタンダード ボール非保持式 LWL - - - - - - - -
ボール保持式 LWL…N - - - - - - -
ロング ボール保持式 LWLG…N - - - - - - - -

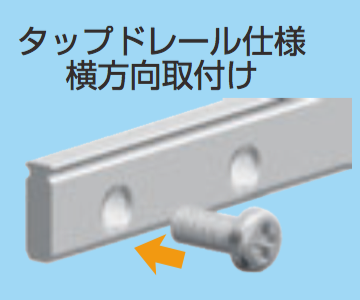

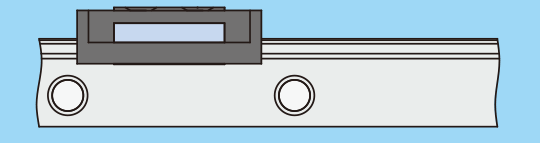

リニアウェイL タップドレール仕様横方向取付 スタンダード ボール非保持式 LWL…Y - - - - - - - - -

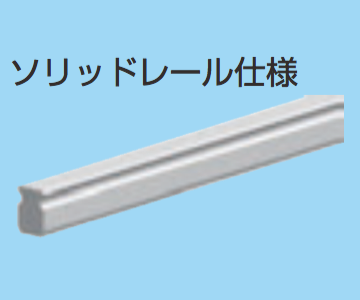

リニアウェイL ソリッドレール仕様 スタンダード ボール非保持式 LWL - - - - - - - - -

にはフリーコンビネーション仕様があります。

リニアウェイL / 炭素鋼製

製品 トラックレール スライド
ユニット長さ
構造 形式 大きさ
1 2 3 5 7 9 12 15 20 25
リニアウェイL 標準レール仕様 スタンダード ボール保持式 LWL…BCS - - - - - -

にはフリーコンビネーション仕様があります。

CルーブリニアウェイL・リニアウェイL / ステンレス鋼製

製品 トラックレール スライド
ユニット長さ
構造 形式 大きさ
4 6 10 14 18 24 30 42
CルーブリニアウェイL
(幅広形)

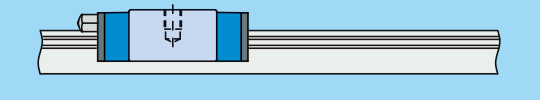

標準レール仕様 ショート ボール保持式 MLFC - -
ボール非保持式 MLFC - - - - - - -
スタンダード ボール保持式 MLF - -
ボール非保持式 MLF - - - - - - -

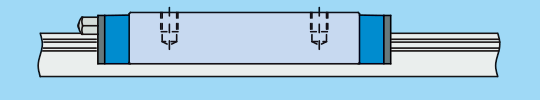

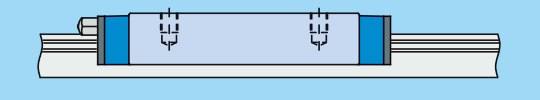

ロング ボール保持式 MLFG - - -
CルーブリニアウェイL
(幅広形)

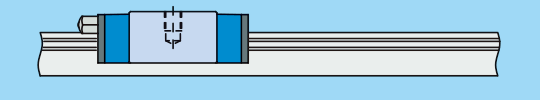

タップドレール仕様上方向取付け ショート ボール保持式 MLFC…N - - - - -
ボール非保持式 MLFC…N - - - - - - -

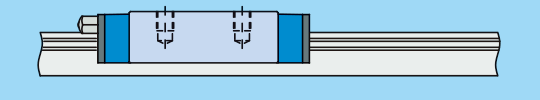

スタンダード ボール保持式 MLF…N - - - - -
ボール非保持式 MLF…N - - - - - - -
ロング ボール保持式 MLFG…N - - - - - -
リニアウェイL
(幅広形)

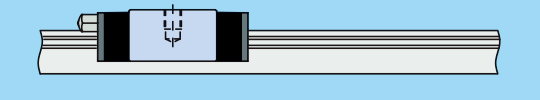

標準レール仕様 ショート ボール保持式 LWLFC…B - -
ボール非保持式 LWLFC - - - - - - -

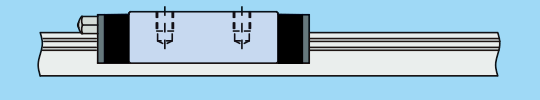

スタンダード ボール保持式 LWLF…B - -
ボール非保持式 LWLF - - - - - -

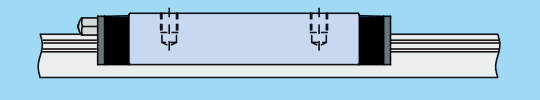

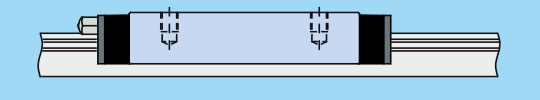

ロング ボール保持式 LWLFG…B - - -
リニアウェイL
(幅広形)

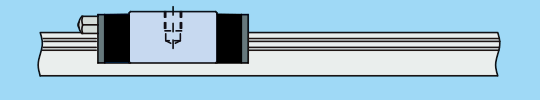

タップドレール仕様上方向取付け ショート ボール保持式 LWLFC…N - - - - -
ボール非保持式 LWLFC…N - - - - - - -
スタンダード ボール保持式 LWLF…N - - - - -
ボール非保持式 LWLF…N - - - - - - -
ロング ボール保持式 LWLFG…N - - - - - -

にはフリーコンビネーション仕様があります。

リニアウェイL / 炭素鋼製

製品 トラックレール スライド
ユニット長さ
構造 形式 大きさ
4 6 10 14 18 24 30 42
リニアウェイL
(幅広形)

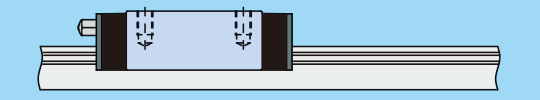

標準レール仕様 スタンダード ボール保持式 LWLF…BCS - - - -

にはフリーコンビネーション仕様があります。

特別仕様

下面シール

下方向からの異物の侵入を防ぐために、スライドユニットの下面にシールを取り付けます。

Cルーブ付き

スライドユニットの側面シール内側に潤滑剤を含浸させたCルーブを装着することにより、潤滑剤の補給間隔の延長を図ることができます。

特殊環境用シール

標準装備の側面シール及び下面シールを高温環境下で使用することができる特殊環境用のシールに変更します。
