Guía para movimiento lineal Serie de guía lineal de rodillos Super X
Guía para movimiento lineal Serie de guía lineal de rodillos Super X

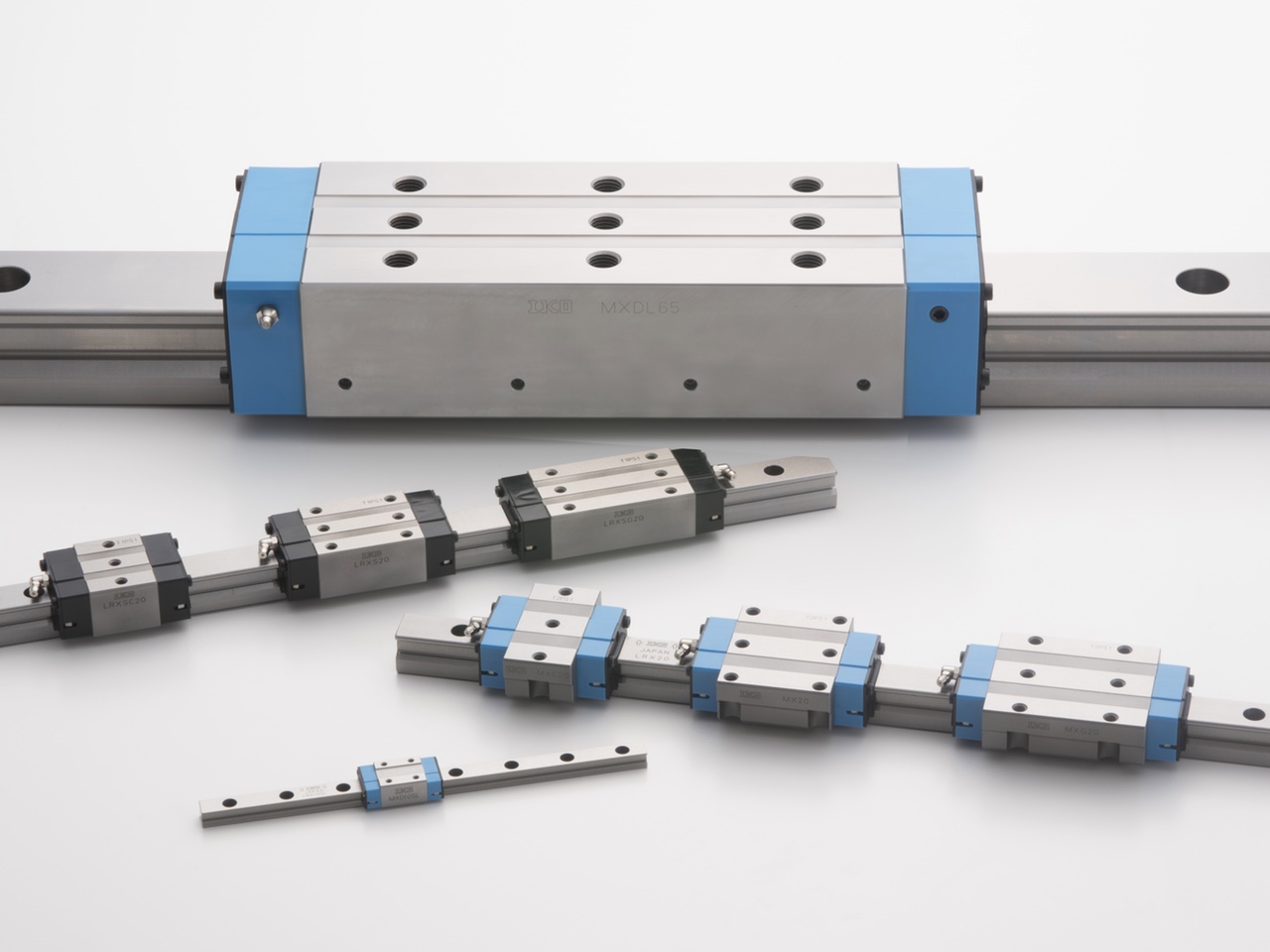

La guía lineal de rodillos Super X de IKO es una guía para movimiento lineal tipo rodillo de alto rendimiento, con 4 hileras de rodillos cilíndricos colocados en paralelo y de manera bien equilibrada en una cubierta de alta rigidez. Así, se logra un funcionamiento suave y una gran confiabilidad, además de una precisión y rigidez alta y estable. Incluso cuando se aplica una carga pesada o una carga fluctuante, tiene poca deformación elástica y es estable, lo que resulta ideal en casos donde se generan vibraciones o impactos. Además, los modelos están disponibles en muchos tamaños y rendimientos, y pueden seleccionarse según la aplicación.

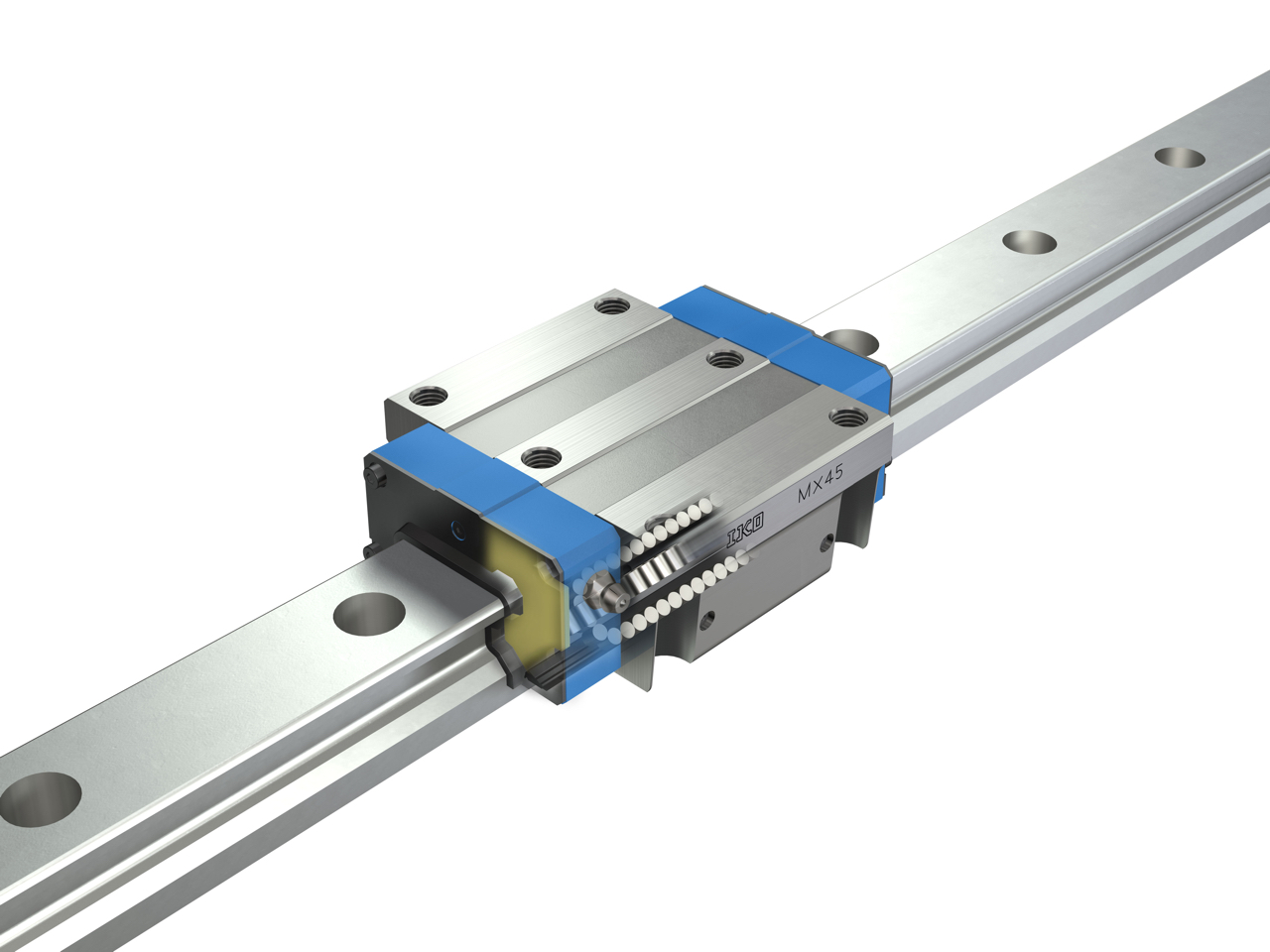

Guía lineal de rodillos Super MX con C-Lube
La guía lineal de rodillos Super MX con C-Lube incorpora la parte de lubricación C-Lube en la guía lineal de rodillos Super X, que tiene un excelente registro de seguimiento en aplicaciones que requieren una alta capacidad de carga y una precisión de ejecución, como herramientas de máquina y equipos de fabricación relacionados con semiconductores/cristal líquido. Esto permite un rendimiento libre de mantenimiento a largo plazo y reduce el costo de todo el sistema al eliminar el mecanismo de lubricación. Además, reduce los costos de ejecución al disminuir las horas de trabajo requeridas para la lubricación.
Libre de mantenimiento
Debido a que el aceite de lubricación en el interior de C-Lube mantiene el rendimiento de lubricación por un periodo prolongado, se reduce el molesto trabajo de administración de lubricación.

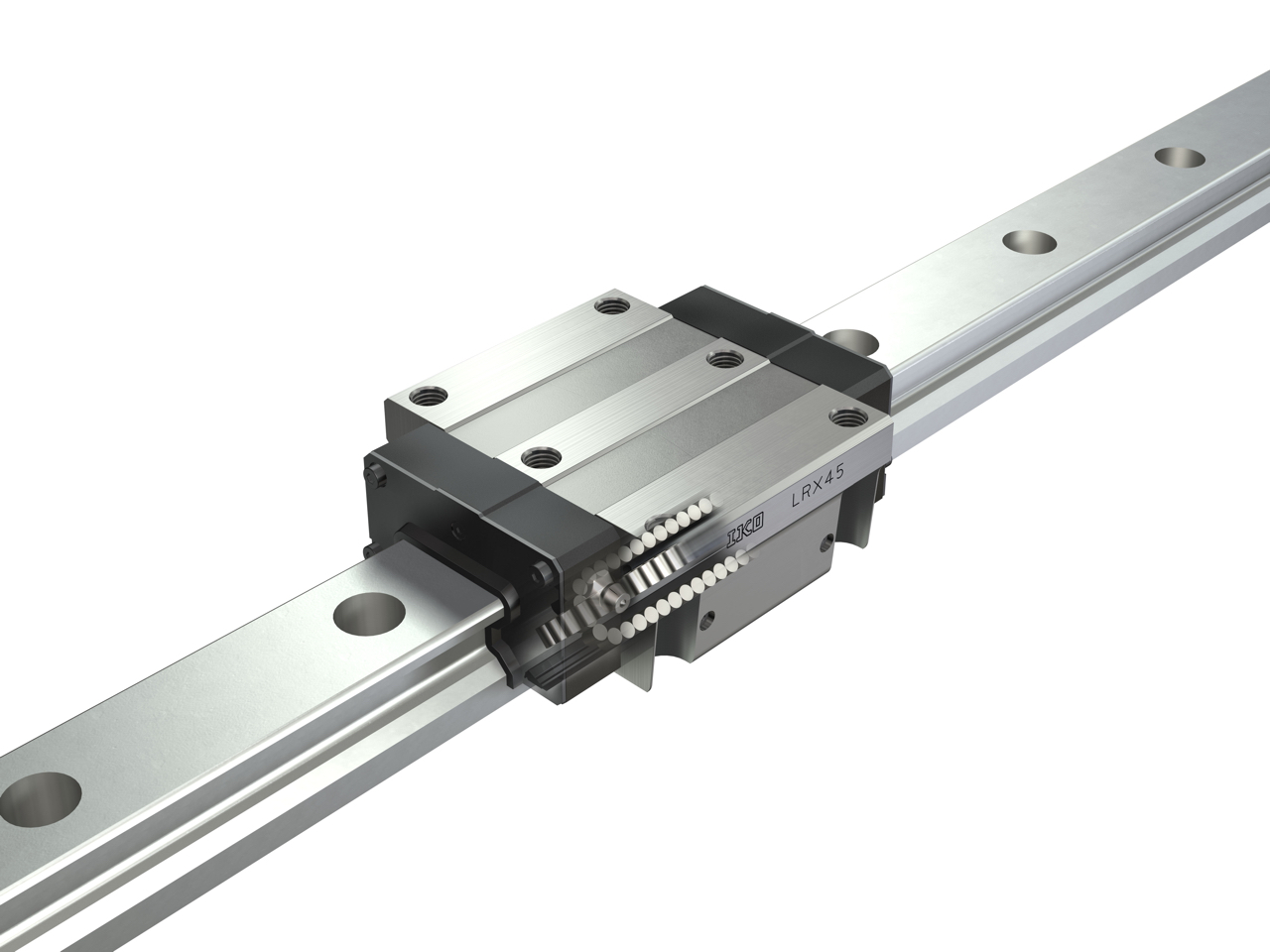

Guía lineal de rodillos Super X
Intercambiable
Está disponible la especificación intercambiable. Dado que las dimensiones de los rieles de guía y la unidad deslizante se manejan por separado, cada una puede agregarse e intercambiarse libremente.
Longitud de la unidad deslizante
Hay disponibles cuatro tipos con las mismas dimensiones de sección transversal y diferentes longitudes de la unidad deslizante: tipo corto, tipo estándar, tipo largo y tipo extra largo, que pueden seleccionarse según la aplicación.
Tipo brida y tipo bloque
Las formas de la unidad deslizante incluyen una tipo brida que puede montarse desde la parte superior o inferior y una estrecha tipo bloque.
Compatibilidad dimensional con el tipo de bola
Dado que las dimensiones de montaje son las mismas que la guía lineal tipo bola H, es fácil cambiar las especificaciones de las máquinas y los equipos.
Hecha en acero inoxidable
Los tipos de acero inoxidable también están disponibles, tienen una excelente resistencia a la corrosión y son ideales para utilizar en salas limpias, como en equipos médicos, distintos lectores de disco y dispositivos de fabricación de semiconductores.
Línea
Guía lineal de rodillos Super MX con C-Lube・ Guía lineal de rodillos Super X / Hecha en acero inoxidable
Modelo | Forma de la unidad deslizante |
Longitud de la unidad deslizante |
Model | Tamaño | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
10 | 12 | 15 | 20 | 25 | 30 | 35 | 45 | 55 | 65 | 85 | 100 | ||||
Guía lineal de rodillos Super MX con C-Lube |
![]() |
![]() |
MXD…SL | ○ | ○ | ○ | ○ | ○ | ○ | - | - | - | - | - | - |
Guía lineal de rodillos Super X |
![]() |
![]() |
LRXDC…SL | - | ○ | ○ | ○ | ○ | ○ | - | - | - | - | - | - |
![]() |
LRXD…SL | ○ | ○ | ○ | ○ | ○ | ○ | - | - | - | - | - | - | ||
![]() |
LRXDG…SL | - | ○ | ○ | ○ | ○ | ○ | - | - | - | - | - | - |
*Para los modelos indicados conestá disponible la especificación intercambiable.
Guía lineal de rodillos Super MX con C-Lube・Guía lineal de rodillos Super X / Hecha en acero de alto carbono
Modelo | Forma de la unidad deslizante |
Longitud de la unidad deslizante |
Model | Tamaño | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
10 | 12 | 15 | 20 | 25 | 30 | 35 | 45 | 55 | 65 | 85 | 100 | ||||
Guía lineal de rodillos Super MX con C-Lube |
![]() |
![]() |
MXC | - | ○ | ○ | ○(1) | ○ | ○ | ○ | ○ | ○ | ○ | - | - |
![]() |
MX | - | ○ | ○ | ○(1) | ○ | ○ | ○ | ○ | ○ | ○ | - | - | ||
![]() |
MXG | - | ○ | ○ | ○(1) | ○ | ○ | ○ | ○ | ○ | ○ | - | - | ||
![]() |
MXL | - | - | - | ○(1) | ○ | ○ | ○ | ○ | ○ | ○ | - | - | ||
Guía lineal de rodillos Super MX con C-Lube |
![]() |
![]() |
MXDC | - | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | - | - |
![]() |
MXD | - | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | - | - | ||
![]() |
MXDG | - | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | - | - | ||
![]() |
MXDL | - | - | - | ○ | ○ | ○ | ○ | ○ | ○ | ○ | - | - | ||
Guía lineal de rodillos Super MX con C-Lube |
![]() |
![]() |
MXSC | - | - | ○ | ○ | ○ | ○ | - | - | - | - | - | - |
![]() |
MXS | - | - | ○ | ○ | ○ | ○ | ○ | ○ | ○ | - | - | - | ||
![]() |
MXSG | - | - | ○ | ○ | ○ | ○ | ○ | ○ | ○ | - | - | - | ||
![]() |
MXSL | - | - | - | ○ | ○ | ○ | - | - | - | - | - | - | ||
Guía lineal de rodillos Super MX con C-Lube |
![]() |
![]() |
MXN | - | - | - | - | - | ○ | ○ | ○ | ○ | - | - | - |
![]() |
MXNG | - | - | - | - | - | ○ | ○ | ○ | ○ | - | - | - | ||
![]() |
MXNL | - | - | - | - | - | ○ | ○ | ○ | ○ | - | - | - | ||
Guía lineal de rodillos Super MX con C-Lube |
![]() |
![]() |
MXNS | - | - | - | - | - | ○ | ○ | ○ | ○ | - | - | - |
![]() |
MXNSG | - | - | - | - | - | ○ | ○ | ○ | ○ | - | - | - | ||
![]() |
MXNSL | - | - | - | - | - | ○ | ○ | ○ | ○ | - | - | - | ||
Guía lineal de rodillos Super X |
![]() |
![]() |
LRXC | - | ○ | ○ | ○(1) | ○ | ○ | ○ | ○ | ○ | ○ | - | - |
![]() |
LRX | - | ○ | ○ | ○(1) | ○ | ○ | ○ | ○ | ○ | ○ | ○ | - | ||
![]() |
LRXG | - | ○ | ○ | ○(1) | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||
![]() |
LRXL | - | - | - | - | - | - | - | - | - | - | ○ | - | ||
Guía lineal de rodillos Super X |
![]() |
![]() |
LRXDC | - | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | - | - |
![]() |
LRXD | - | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | - | ||
![]() |
LRXDG | - | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | - | ||
![]() |
LRXDL | - | - | - | - | - | - | - | - | - | - | ○ | - | ||
Guía lineal de rodillos Super X |
![]() |
![]() |
LRXSC | - | - | ○ | ○ | ○ | ○ | - | - | - | - | - | - |
![]() |
LRXS | - | - | ○ | ○ | ○ | ○ | - | - | - | - | - | - | ||
![]() |
LRXSG | - | - | ○ | ○ | ○ | ○ | - | - | - | - | - | - |
*Para los modelos indicados conestá disponible la especificación intercambiable.
Nota (1) MXC20, MX20, MXG20, MXL20, LRXC20, LRX20 y LRXG20 solo pueden montarse con los pernos desde la parte superior.
Los modelos con las mismas dimensiones que permiten el montaje desde la parte inferior son MXHC20, MXH20, MXHG20, MXHL20, LRXHC20, LRXH20
y LRXHG20.
Especificación especial
Tapones para los orificios de montaje del riel
Se incluyen los tapones para los orificios de montaje del riel dedicados. Estos cierran los orificios de montaje del riel de guía para mejorar la propiedad de sellado en una dirección de movimiento. Póngase en contacto con IKO para consultar sobre los tapones de aleación de aluminio para los orificios de montaje del riel.
Cubierta para riel de guía
Se entrega con la cubierta de riel de guía montada. Cubrir la superficie superior con una placa fina de acero inoxidable en forma de U después del ensamble del riel de guía mejora la propiedad de sellado aún más. Cambie el escudo final por uno dedicado.
Sellos de extremo dobles
Los sellos de extremo dobles están montados en la unidad deslizante para prevenir mejor el ingreso de polvo.
Raspador
Hay un raspador de metal montado en la unidad deslizante. El raspador es un tipo sin contacto y elimina eficazmente la adherencia de sustancias extrañas grandes al riel de guía.
Roscas hembra para fuelles
Las roscas hembra para fuelles están preparadas en la unidad deslizante y los extremos del riel de guía.
Sello interno
Coloque el sello interno en el interior de la unidad deslizante.
C-Wiper
El C-Wiper está montado en el extremo de la unidad deslizante para mejorar la propiedad de protección contra el polvo.
Con placa C-Lube
La C-Lube impregnada con lubricante se coloca dentro del escudo final de la unidad deslizante, de modo que el intervalo para volver a aplicar lubricante puede extenderse.
Tratamiento superficial de cromo negro
Se aplica un recubrimiento de resina de acrilato para mejorar la propiedad de antioxido después del tratamiento de superficie de cromo impregnado negro.
Tratamiento superficial de cromo negro de flúor
Se aplica un recubrimiento de resina fluorada para mejorar la propiedad de antioxido después del tratamiento de superficie de cromo impregnado negro. Además, esto evita que las sustancias extrañas se adhieran a la superficie.
