Guía para movimiento lineal Serie de guía lineal E
Guía para movimiento lineal Serie de guía lineal E

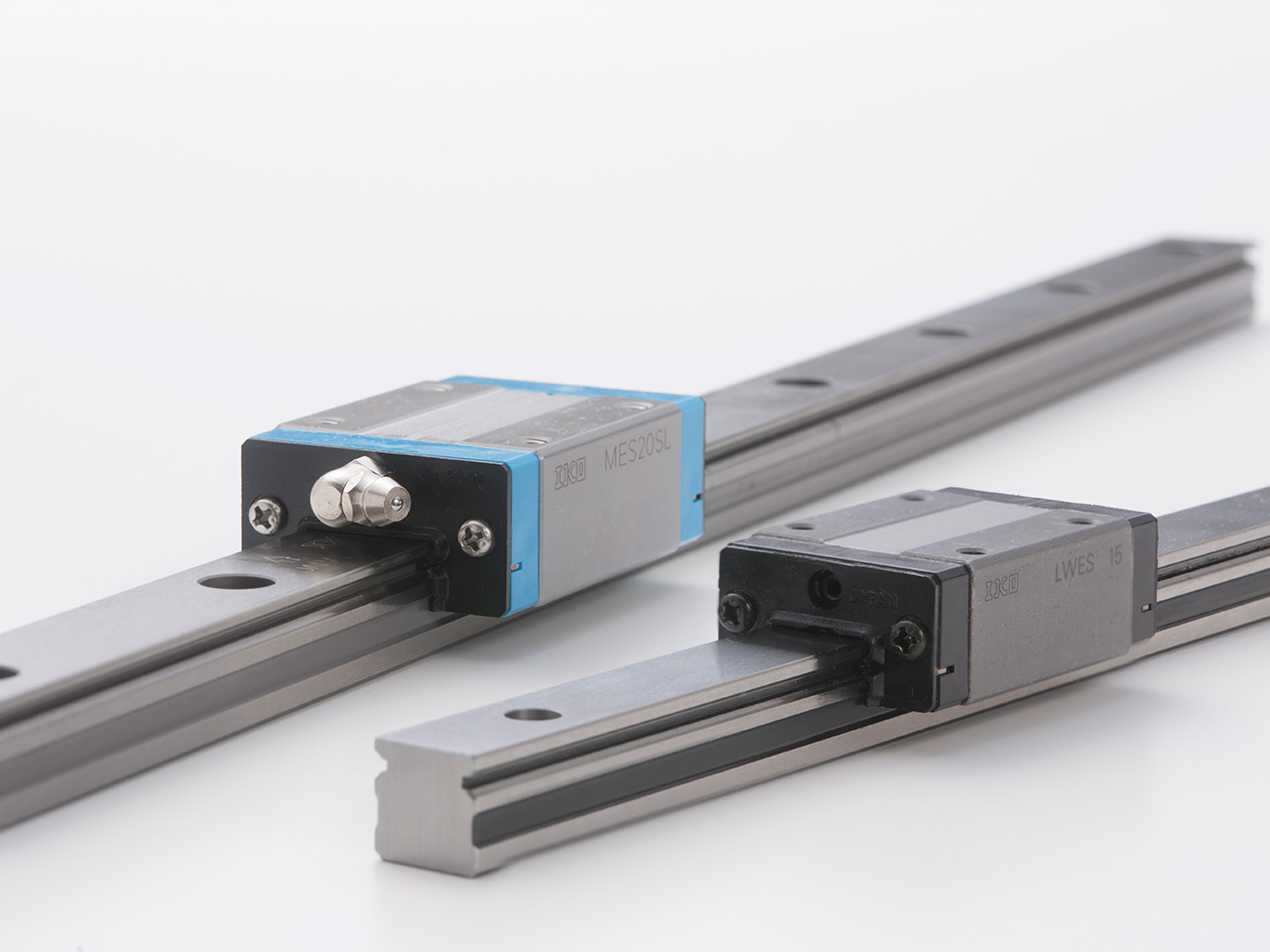

La guía lineal E es una guía para movimiento lineal, la cual presenta una unidad deslizante compacta que realiza un movimiento lineal interminable a lo largo de un riel de guía. Dado que dos hileras de bolas de acero entran en contacto con la superficie de pista en cuatro puntos, puede lograrse una precisión y rigidez estables, incluso en aplicaciones donde se aplica una carga con dirección y tamaño variables o una carga compleja. Esta serie universal compacta y altamente versátil está disponible en muchas formas y tamaños.

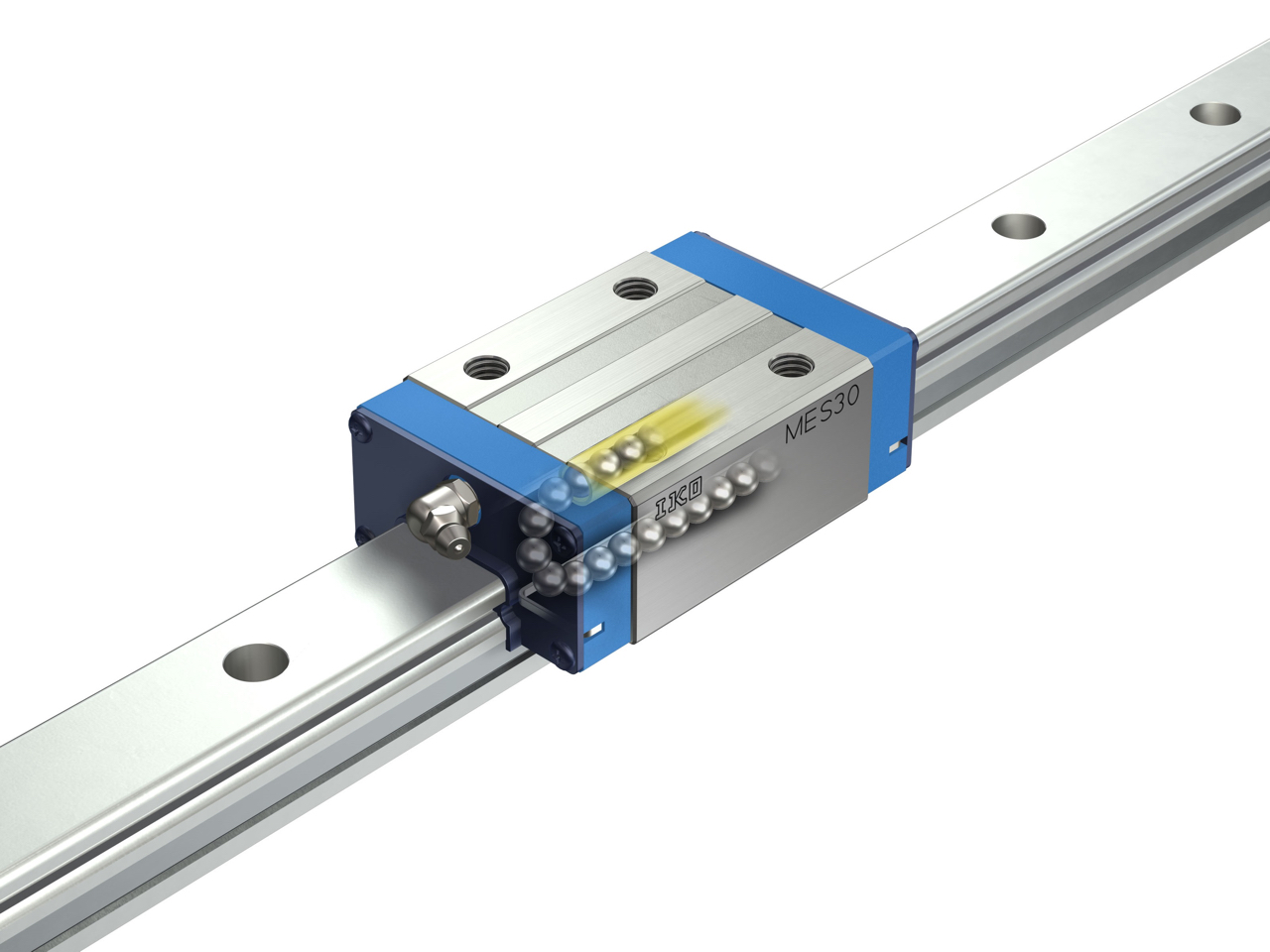

Guía lineal con C-Lube ME
La guía lineal C-Lube ME es una guía para movimiento lineal de serie E con una parte de lubricación C-Lube integrada que proporciona un uso libre de mantenimiento a largo plazo.
Libre de mantenimiento
Debido a que el aceite de lubricación en el interior de C-Lube mantiene el rendimiento de lubricación por un periodo prolongado, se reduce el molesto trabajo de administración de lubricación.
Guía lineal E
Intercambiable
Está disponible la especificación intercambiable. Dado que las dimensiones de los rieles de guía y la unidad deslizante se manejan por separado, cada una puede agregarse e intercambiarse libremente.
Diseño compacto
Más bajo, más estrecho, más corto...más compacto en todos los aspectos.
Tipo brida y tipo bloque

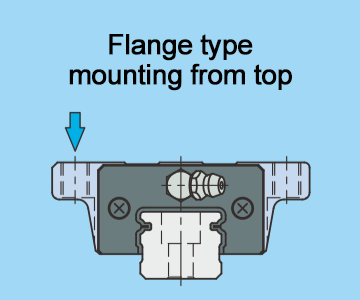

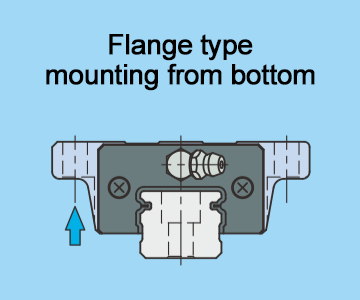

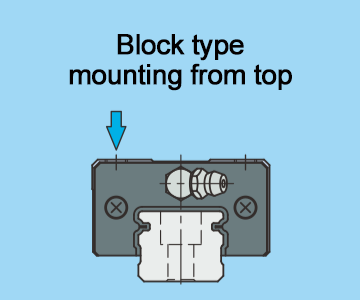

Las unidades deslizantes incluyen dos tipos brida con diferentes direcciones de montaje y tres modelos tipo bloque estrechos.
Longitud de la unidad deslizante
Están disponibles el tipo corto, con la misma sección transversal que el tipo estándar, pero con longitud diferente, y el tipo largo de alta rigidez.
Hecha en acero inoxidable
Los tipos de acero inoxidable también están disponibles, tienen una excelente resistencia a la corrosión y son ideales para utilizar en salas limpias, como en equipos médicos, distintos lectores de disco y dispositivos de fabricación de semiconductores.

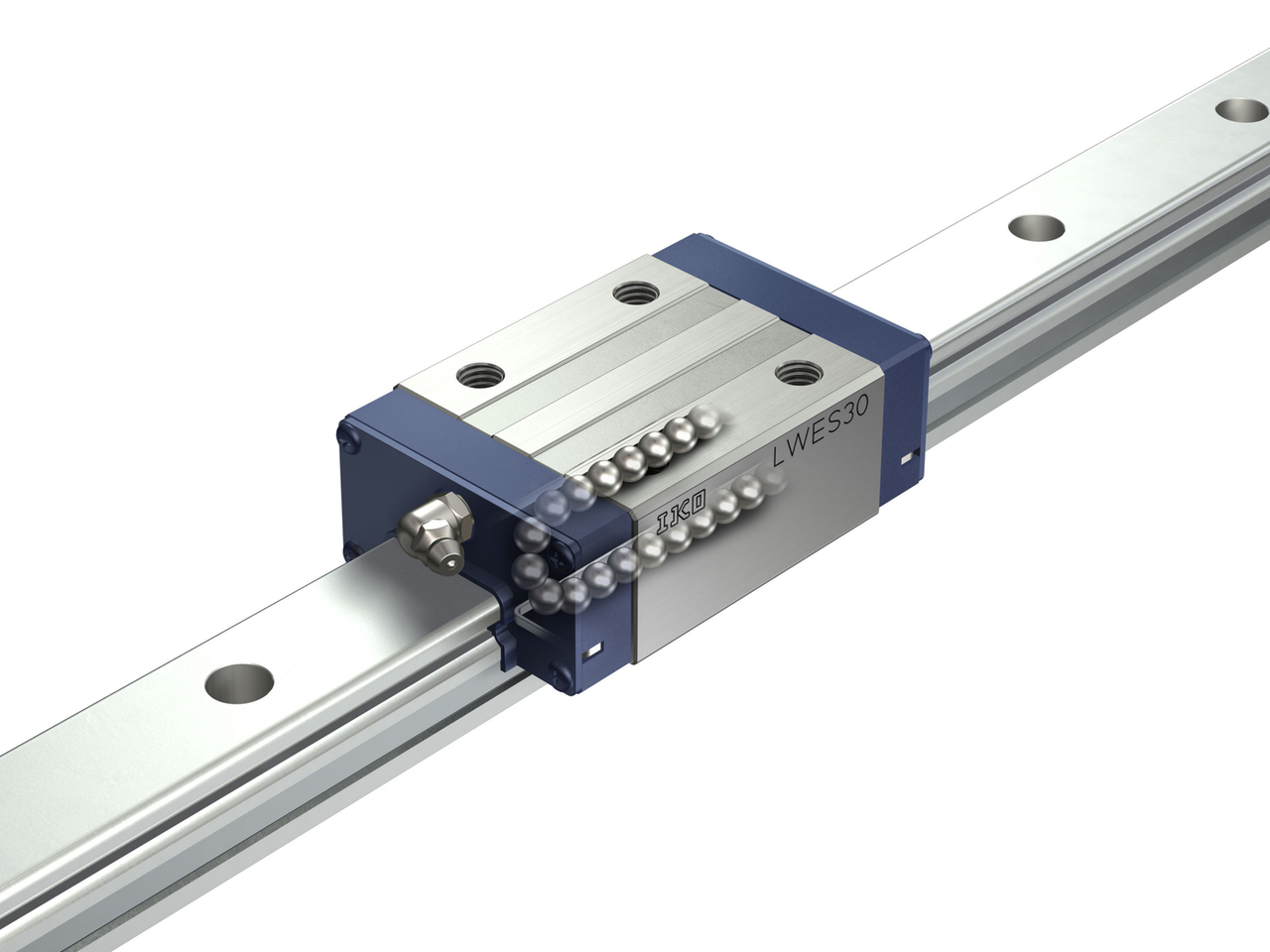

Guía lineal silenciosa E
La guía lineal silenciosa E es una guía para movimiento lineal diseñado óptimamente en base a un análisis exhaustivo del comportamiento de recirculación y un análisis de calidad de sonido de la recirculación de bolas. Gracias a un separador de resina integrado entre las bolas, se logra un movimiento suave y silencioso al eliminar el contacto directo de las bolas. Puede utilizarse para la fabricación de maquinaria y algo similar que utilice muchas guías para movimiento lineal, a fin de reducir el nivel de ruido en las fábricas y contribuir al entorno agradable para el personal.
Bajo nivel de ruido
Al incorporar un separador de resina que evita el contacto directo entre las bolas de acero, se logra un movimiento suave y silencioso.
Puede utilizarse para la fabricación de maquinaria y algo similar que utilice muchas guías para movimiento lineal, a fin de reducir el nivel de ruido en las fábricas y contribuir al entorno agradable para el personal.
Compatibilidad dimensional con la guía lineal E
Dado que las dimensiones de montaje son las mismas que la guía lineal E, se puede reemplazar sin cambiar el diseño de la máquina o del dispositivo.
Línea
Guía lineal con C-Lube ME・Guía lineal E / Hecha en acero inoxidable
Modelo | Forma de la unidad deslizante |
Longitud de la unidad deslizante |
Modelo | Tamaño | |||||
---|---|---|---|---|---|---|---|---|---|
15 | 20 | 25 | 30 | 35 | 45 | ||||
Guía lineal con C-Lube ME |
![]() |
![]() |
MEC…SL | ○ | ○ | ○ | ○ | - | - |
![]() |
ME…SL | ○ | ○ | ○ | ○ | - | - | ||
![]() |
MEG…SL | ○ | ○ | ○ | ○ | - | - | ||
Guía lineal con C-Lube ME |
![]() |
![]() |
METC…SL | ○ | ○ | ○ | ○ | - | - |
![]() |
MET…SL | ○ | ○ | ○ | ○ | - | - | ||
![]() |
METG…SL | ○ | ○ | ○ | ○ | - | - | ||
Guía lineal con C-Lube ME |
![]() |
![]() |
MESC…SL | ○ | ○ | ○ | ○ | - | - |
![]() |
MES…SL | ○ | ○ | ○ | ○ | - | - | ||
![]() |
MESG…SL | ○ | ○ | ○ | ○ | - | - | ||
Guía lineal E |
![]() |
![]() |
LWEC…SL | ○ | ○ | ○ | ○ | - | - |
![]() |
LWE…SL | ○ | ○ | ○ | ○ | - | - | ||
![]() |
LWEG…SL | ○ | ○ | ○ | ○ | - | - | ||
Guía lineal E |
![]() |
![]() |
LWETC…SL | ○ | ○ | ○ | ○ | - | - |
![]() |
LWET…SL | ○ | ○ | ○ | ○ | - | - | ||
![]() |
LWETG…SL | ○ | ○ | ○ | ○ | - | - | ||
Guía lineal E |
![]() |
![]() |
LWESC…SL | ○ | ○ | ○ | ○ | - | - |
![]() |
LWES…SL | ○ | ○ | ○ | ○ | - | - | ||
![]() |
LWESG…SL | ○ | ○ | ○ | ○ | - | - |
*Para los modelos indicados conestá disponible la especificación intercambiable.
Guía lineal con C-Lube ME・Guía lineal E / Hecha en acero de alto carbono
Modelo | Forma de la unidad deslizante |
Longitud de la unidad deslizante |
Modelo | Tamaño | |||||
---|---|---|---|---|---|---|---|---|---|
15 | 20 | 25 | 30 | 35 | 45 | ||||
Guía lineal con C-Lube ME |
![]() |
![]() |
MEC | ○ | ○ | ○ | ○ | ○ | - |
![]() |
ME | ○ | ○ | ○ | ○ | ○ | ○ | ||
![]() |
MEG | ○ | ○ | ○ | ○ | - | - | ||
Guía lineal con C-Lube ME |
![]() |
![]() |
METC | ○ | ○ | ○ | ○ | ○ | - |
![]() |
MET | ○ | ○ | ○ | ○ | ○ | ○ | ||
![]() |
METG | ○ | ○ | ○ | ○ | - | - | ||
Guía lineal con C-Lube ME |
![]() |
![]() |
MESC | ○ | ○ | ○ | ○ | ○ | - |
![]() |
MES | ○ | ○ | ○ | ○ | ○ | ○ | ||
![]() |
MESG | ○ | ○ | ○ | ○ | - | - | ||
Guía lineal E |
![]() |
![]() |
LWEC | ○ | ○ | ○ | ○ | ○ | - |
![]() |
LWE | ○ | ○ | ○ | ○ | ○ | ○ | ||
![]() |
LWEG | ○ | ○ | ○ | ○ | - | - | ||
Guía lineal E |
![]() |
![]() |
LWETC | ○ | ○ | ○ | ○ | ○ | - |
![]() |
LWET | ○ | ○ | ○ | ○ | ○ | ○ | ||
![]() |
LWETG | ○ | ○ | ○ | ○ | - | - | ||
Guía lineal E |
![]() |
![]() |
LWESC | ○ | ○ | ○ | ○ | ○ | - |
![]() |
LWES | ○ | ○ | ○ | ○ | ○ | ○ | ||
![]() |
LWESG | ○ | ○ | ○ | ○ | - | - |
*Para los modelos indicados conestá disponible la especificación intercambiable.
Guía lineal silenciosa E / Hecha en acero de alto carbono
Modelo | Forma de la unidad deslizante |
Longitud de la unidad deslizante |
Modelo | Tamaño | |||||
---|---|---|---|---|---|---|---|---|---|
15 | 20 | 25 | 30 | 35 | 45 | ||||
Guía lineal silenciosa |
![]() |
![]() |
LWE…Q | ○ | ○ | ○ | ○ | ○ | - |
Guía lineal silenciosa |
![]() |
![]() |
LWET…Q | ○ | ○ | ○ | ○ | ○ | - |
Guía lineal silenciosa |
![]() |
![]() |
LWES…Q | ○ | ○ | ○ | ○ | ○ | - |
Especificación especial
Tapones para los orificios de montaje del riel
Se incluyen los tapones para los orificios de montaje del riel dedicados. Estos cierran los orificios de montaje del riel de guía para mejorar la propiedad de sellado en una dirección de movimiento. Póngase en contacto con IKO para consultar sobre los tapones de aleación de aluminio para los orificios de montaje del riel.
Sellos de extremo dobles
Los sellos de extremo dobles están montados en la unidad deslizante para prevenir mejor el ingreso de polvo.
Raspador
Hay un raspador de metal montado en la unidad deslizante. El raspador es un tipo sin contacto y elimina eficazmente la adherencia de sustancias extrañas grandes al riel de guía.
Roscas hembra para fuelles
Las roscas hembra para fuelles están preparadas en la unidad deslizante y los extremos del riel de guía.
Tratamiento superficial de cromo negro
Se aplica un recubrimiento de resina de acrilato para mejorar la propiedad de antioxido después del tratamiento de superficie de cromo impregnado negro.
Tratamiento superficial de cromo negro de flúor
Se aplica un recubrimiento de resina fluorada para mejorar la propiedad de antioxido después del tratamiento de superficie de cromo impregnado negro. Además, esto evita que las sustancias extrañas se adhieran a la superficie.
Sello inferior
El sello se adhiere a la parte inferior de la unidad deslizante para evitar el ingreso de sustancias extrañas desde abajo.
Con placa C-Lube
La C-Lube impregnada con lubricante se coloca dentro del escudo final de la unidad deslizante, de modo que el intervalo para volver a aplicar lubricante puede extenderse.
