Guía para movimiento lineal Serie de guía lineal L
Guía para movimiento lineal Serie de guía lineal L
La guía lineal L de IKO tiene una estructura en la que dos hileras de bolas hacen contacto con la pista en cuatro puntos, lo que permite una precisión y rigidez estable, incluso en aplicaciones donde la carga tiene una dirección y tamaño variable o donde se aplica una carga compleja, a pesar de su cuerpo muy pequeño. La especificación de acero inoxidable, la especificación de base de modelo, está disponible en muchas formas y tamaños, y puede seleccionarse según la aplicación.

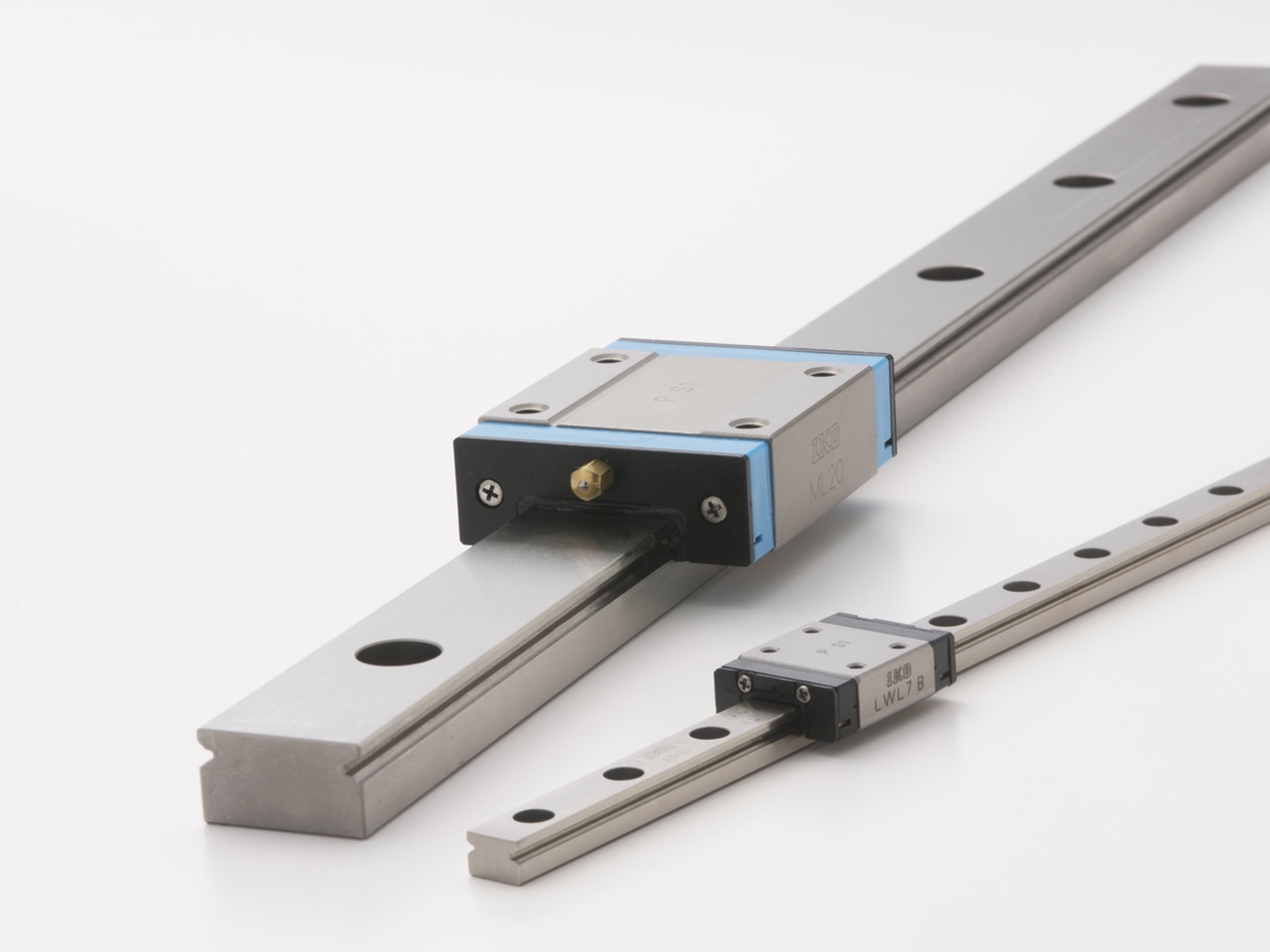

Guía lineal con C-Lube ML
La guía lineal con C-Lube ML es una guía para movimiento lineal de serie L pequeña con una parte de lubricación C-Lube integrada que proporciona un uso libre de mantenimiento a largo plazo.
Libre de mantenimiento
Debido a que el aceite de lubricación en el interior de C-Lube mantiene el rendimiento de lubricación por un periodo prolongado, se reduce el molesto trabajo de administración de lubricación.

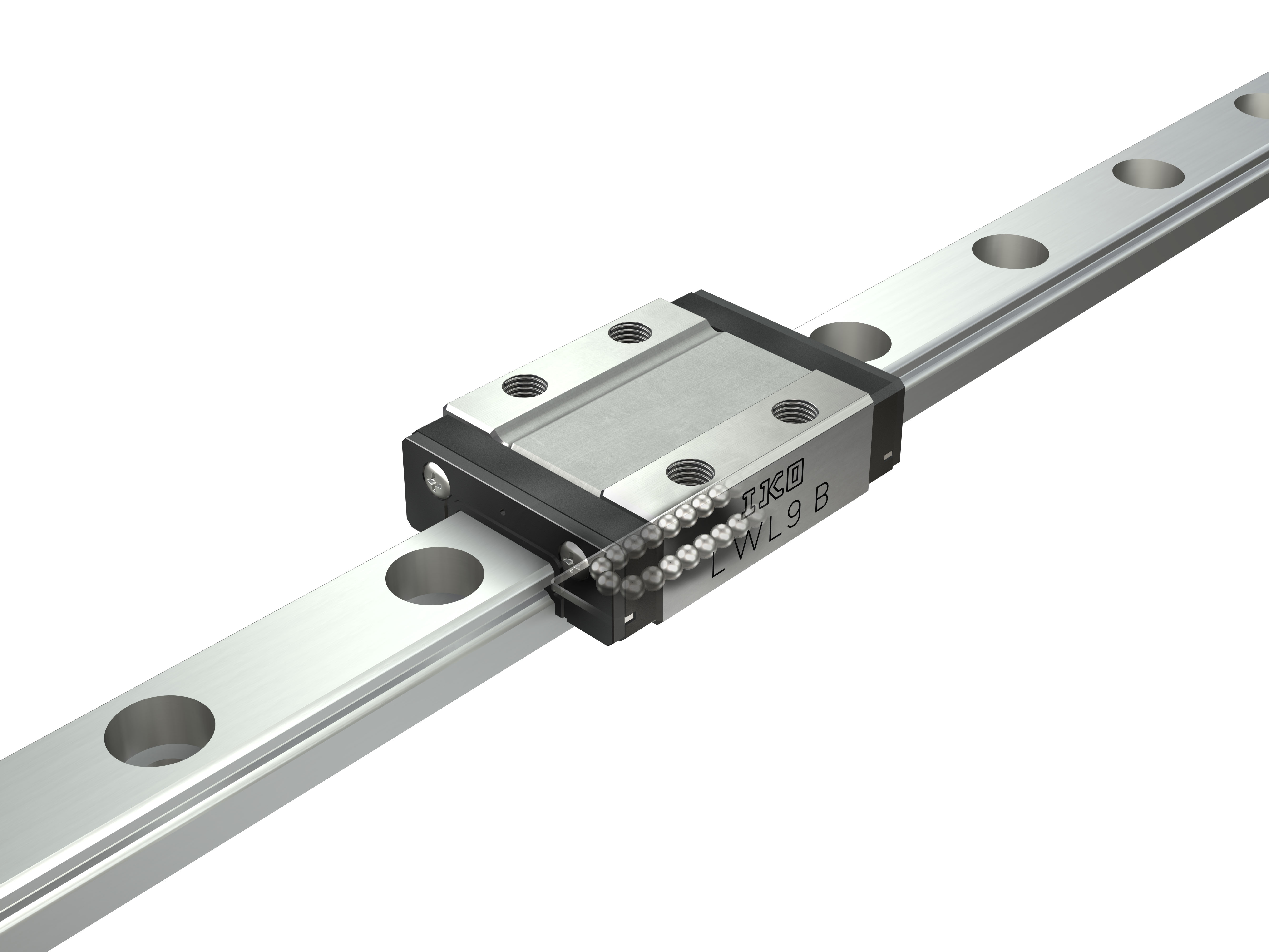

Guía lineal L
Intercambiable
Está disponible la especificación intercambiable. Dado que las dimensiones de los rieles de guía y la unidad deslizante se manejan por separado, cada una puede agregarse e intercambiarse libremente.
Tipo estándar y tipo de guía ancha
La unidad deslizante está disponible en un tipo estándar y un tipo de guía ancha, el último ideal para utilizar con un riel de guía simple.
Longitud de la unidad deslizante
Hay disponibles tres modelos de tipo de retención de bola de acero inoxidable con las mismas dimensiones de sección transversal y diferentes longitudes de la unidad deslizante: tipo corto, tipo estándar y tipo largo de alta rigidez, que pueden seleccionarse según la aplicación.
Tipos de acero inoxidable y acero de alto carbono
Los tipos de acero inoxidable también están disponibles, tienen una excelente resistencia a la corrosión y son ideales para utilizar en máquinas y equipos de salas limpias, como en equipos médicos, distintos lectores de disco y dispositivos de fabricación de semiconductores. El tipo de acero de alto carbono, con un riel de guía que puede modificarse, se utiliza para aplicaciones de propósito general, como equipos de transporte y manipulación.
Retención de bola
La unidad deslizante incorpora la retenedor de bolas, la cual evita que la bola caiga al extraer la unidad deslizante del riel de guía, facilitando así su manipulación.

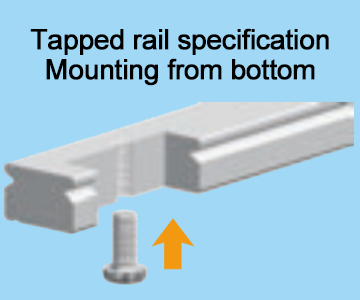

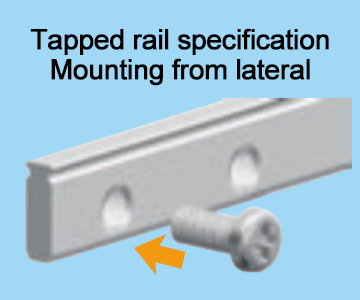

Guía con taladros roscados

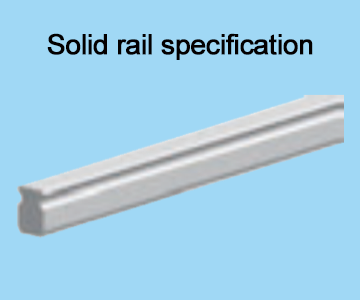

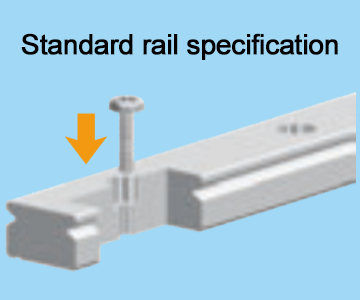

El riel de guía está disponible en la especificación estándar, en la que los pernos atraviesan el orificio hacia abajo, y en la especificación de Guía con taladros roscados, donde el riel de guía está roscado. Dado que puede seleccionarse la dirección de montaje, ofrece un grado de libertad más amplio en el diseño de máquina.
Línea
Guía lineal con C-Lube ML・Guía lineal L / Hecha en acero inoxidable
Modelo | Riel de guía | Longitud de la unidad deslizante |
Estructura | Modelo | Tamaño | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
1 | 2 | 3 | 5 | 7 | 9 | 12 | 15 | 20 | 25 | |||||
Guía lineal con C-Lube ML |
![]() |
![]() |
Tipo de retenedor de bola | MLC | - | - | - | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
![]() |
Tipo de retenedor de bola | ML | - | - | - | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||
![]() |
Tipo de retenedor de bola | MLG | - | - | - | - | ○ | ○ | ○ | ○ | ○ | ○ | ||
![]() |
Tipo de retenedor de bola | MLL | - | - | - | - | - | ○ | ○ | ○ | - | - | ||
Guía lineal con C-Lube ML |
![]() |
![]() |
Tipo sin retenedor de bolas | MLC | - | - | ○ | - | - | - | - | - | - | - |
Tipo de retenedor de bola | MLC…N | - | - | - | ○ | ○ | ○ | - | - | - | - | |||
![]() |
Tipo sin retenedor de bolas | ML | - | - | ○ | - | - | - | - | - | - | - | ||
Tipo de retenedor de bola | ML…N | - | - | - | ○ | ○ | ○ | - | - | - | - | |||
![]() |
Tipo de retenedor de bola | MLG…N | - | - | - | - | ○ | ○ | - | - | - | - | ||
![]() |
Tipo de retenedor de bola | MLL…N | - | - | - | - | - | ○ | - | - | - | - | ||
Guía lineal L |
![]() |
![]() |
Tipo de retenedor de bola | LWLC…B | - | - | - | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
![]() |
Tipo de retenedor de bola | LWL…B | - | - | - | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||
![]() |
Tipo de retenedor de bola | LWLG…B | - | - | - | - | ○ | ○ | ○ | ○ | ○ | ○ | ||
Guía lineal L |
![]() |
![]() |
Tipo sin retenedor de bolas | LWLC | - | - | ○ | - | - | - | - | - | - | - |
Tipo de retenedor de bola | LWLC…N | - | - | - | ○ | ○ | ○ | - | - | - | - | |||
![]() |
Tipo sin retenedor de bolas | LWL | - | ○ | ○ | - | - | - | - | - | - | - | ||
Tipo de retenedor de bola | LWL…N | - | - | - | ○ | ○ | ○ | - | - | - | - | |||
![]() |
Tipo de retenedor de bola | LWLG…N | - | - | - | - | ○ | ○ | - | - | - | - | ||
Guía lineal L |
![]() |
![]() |
Tipo sin retenedor de bolas | LWL…Y | ○ | - | - | - | - | - | - | - | - | - |
Guía lineal L |
![]() |
![]() |
Tipo sin retenedor de bolas | LWL | ○ | - | - | - | - | - | - | - | - | - |
*Para los modelos indicados conestá disponible la especificación intercambiable.
Guía lineal L / Hecha en acero de alto carbono
Modelo | Riel de guía | Longitud de la unidad deslizante |
Estructura | Modelo | Tamaño | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
1 | 2 | 3 | 5 | 7 | 9 | 12 | 15 | 20 | 25 | |||||
Guía lineal L |
![]() |
![]() |
Tipo de retenedor de bola | LWL…BCS | - | - | - | - | - | ○ | ○ | ○ | ○ | - |
*Para los modelos indicados conestá disponible la especificación intercambiable.
Guía lineal con C-Lube ML・Guía lineal L / Hecha en acero inoxidable
Modelo | Riel de guía | Longitud de la unidad deslizante |
Estructura | Modelo | Tamaño | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
4 | 6 | 10 | 14 | 18 | 24 | 30 | 42 | |||||||
Guía lineal con C-Lube ML (Tipo ancha) |
![]() |
![]() |
Tipo de retenedor de bola | MLFC | - | - | ○ | ○ | ○ | ○ | ○ | ○ | ||
Tipo sin retenedor de bolas | MLFC | - | ○ | - | - | - | - | - | - | |||||
![]() |
Tipo de retenedor de bola | MLF | - | - | ○ | ○ | ○ | ○ | ○ | ○ | ||||
Tipo sin retenedor de bolas | MLF | - | ○ | - | - | - | - | - | - | |||||
![]() |
Tipo de retenedor de bola | MLFG | - | - | - | ○ | ○ | ○ | ○ | ○ | ||||
Guía lineal con C-Lube ML (Tipo ancha) |
![]() |
![]() |
Tipo de retenedor de bola | MLFC…N | - | - | ○ | ○ | ○ | - | - | - | ||
Tipo sin retenedor de bolas | MLFC…N | - | ○ | - | - | - | - | - | - | |||||
![]() |
Tipo de retenedor de bola | MLF…N | - | - | ○ | ○ | ○ | - | - | - | ||||
Tipo sin retenedor de bolas | MLF…N | - | ○ | - | - | - | - | - | - | |||||
![]() |
Tipo de retenedor de bola | MLFG…N | - | - | - | ○ | ○ | - | - | - | ||||
Guía lineal L (Tipo ancha) |
![]() |
![]() |
Tipo de retenedor de bola | LWLFC…B | - | - | ○ | ○ | ○ | ○ | ○ | ○ | ||
Tipo sin retenedor de bolas | LWLFC | - | ○ | - | - | - | - | - | - | |||||
![]() |
Tipo de retenedor de bola | LWLF…B | - | - | ○ | ○ | ○ | ○ | ○ | ○ | ||||
Tipo sin retenedor de bolas | LWLF | ○ | ○ | - | - | - | - | - | - | |||||
![]() |
Tipo de retenedor de bola | LWLFG…B | - | - | - | ○ | ○ | ○ | ○ | ○ | ||||
Guía lineal L (Tipo ancha) |
![]() |
![]() |
Tipo de retenedor de bola | LWLFC…N | - | - | ○ | ○ | ○ | - | - | - | ||
Tipo sin retenedor de bolas | LWLFC…N | - | ○ | - | - | - | - | - | - | |||||
![]() |
Tipo de retenedor de bola | LWLF…N | - | - | ○ | ○ | ○ | - | - | - | ||||
Tipo sin retenedor de bolas | LWLF…N | - | ○ | - | - | - | - | - | - | |||||
![]() |
Tipo de retenedor de bola | LWLFG…N | - | - | - | ○ | ○ | - | - | - |
*Para los modelos indicados conestá disponible la especificación intercambiable.
Guía lineal L / Hecha en acero de alto carbono
Modelo | Riel de guía | Longitud de la unidad deslizante |
Estructura | Modelo | Tamaño | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
4 | 6 | 10 | 14 | 18 | 24 | 30 | 42 | |||||||
Guía lineal L (Tipo ancha) |
![]() |
![]() |
Tipo de retenedor de bola | LWLF…BCS | - | - | - | - | ○ | ○ | ○ | ○ |
*Para los modelos indicados conestá disponible la especificación intercambiable.
Especificación especial
Sello inferior
El sello se adhiere a la parte inferior de la unidad deslizante para evitar el ingreso de sustancias extrañas desde abajo.
Con placa C-Lube
La C-Lube impregnada con lubricante se coloca dentro del escudo final de la unidad deslizante, de modo que el intervalo para volver a aplicar lubricante puede extenderse.
Sello de entorno especial
Los sellos inferior y de extremo estándar son reemplazados con sellos para entornos especiales que pueden ser usados a altas temperaturas.
