Guía para movimiento lineal Serie de guía lineal U

  • Guía lineal U
  • Guía lineal U
  • Guía lineal U

Guía para movimiento lineal Serie de guía lineal U

MUL LWU

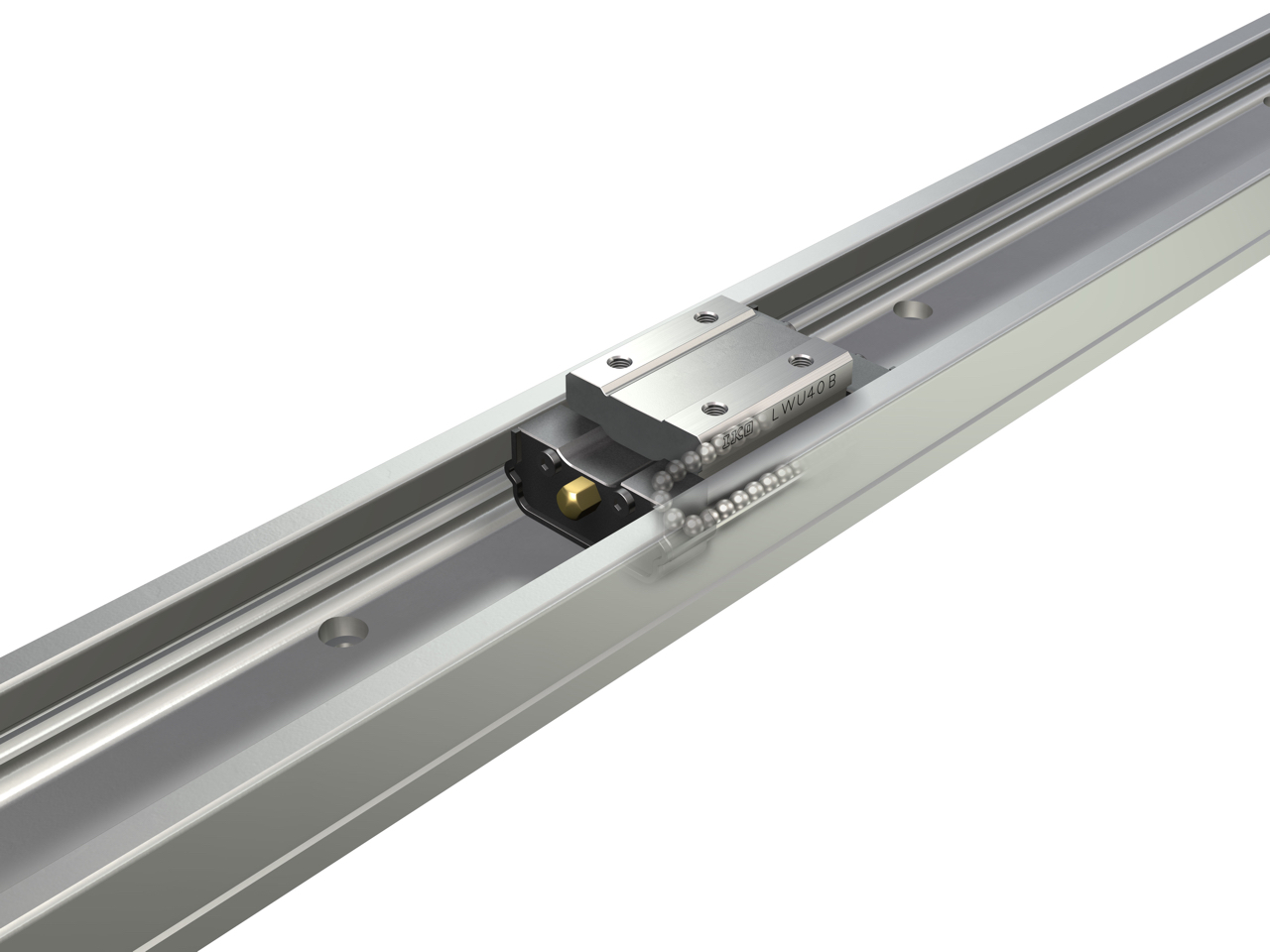

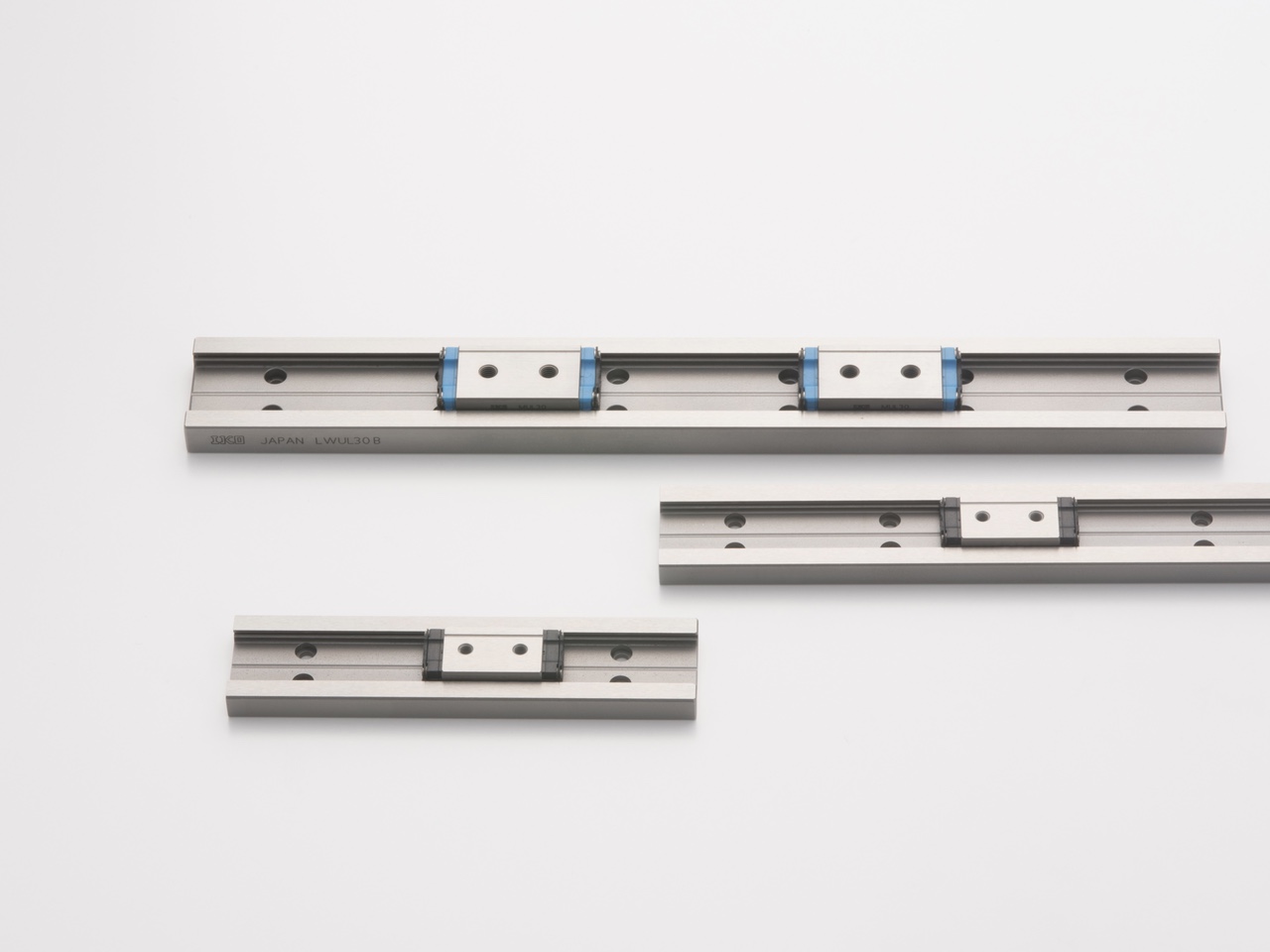

La guía lineal U de IKO es una guía para movimiento lineal con una estructura que contiene una pista dentro del riel de guía de sección en U y una unidad deslizante en su interior. Al adoptar un guía en forma de U, la rigidez contra la torsión y la carga de momento del riel de guía se incrementan significativamente. Por lo tanto, es posible no solo fijar el riel de guía a la base de montaje como se hace convencionalmente, sino utilizar el riel de guía como una viga estructural, como un voladizo o soporte de doble extremo en máquinas y equipos.

Libre de mantenimiento

Debido a que el aceite de lubricación en el interior de C-Lube mantiene el rendimiento de lubricación por un periodo prolongado, se reduce el molesto trabajo de administración de lubricación.

Peso ligero y compacto

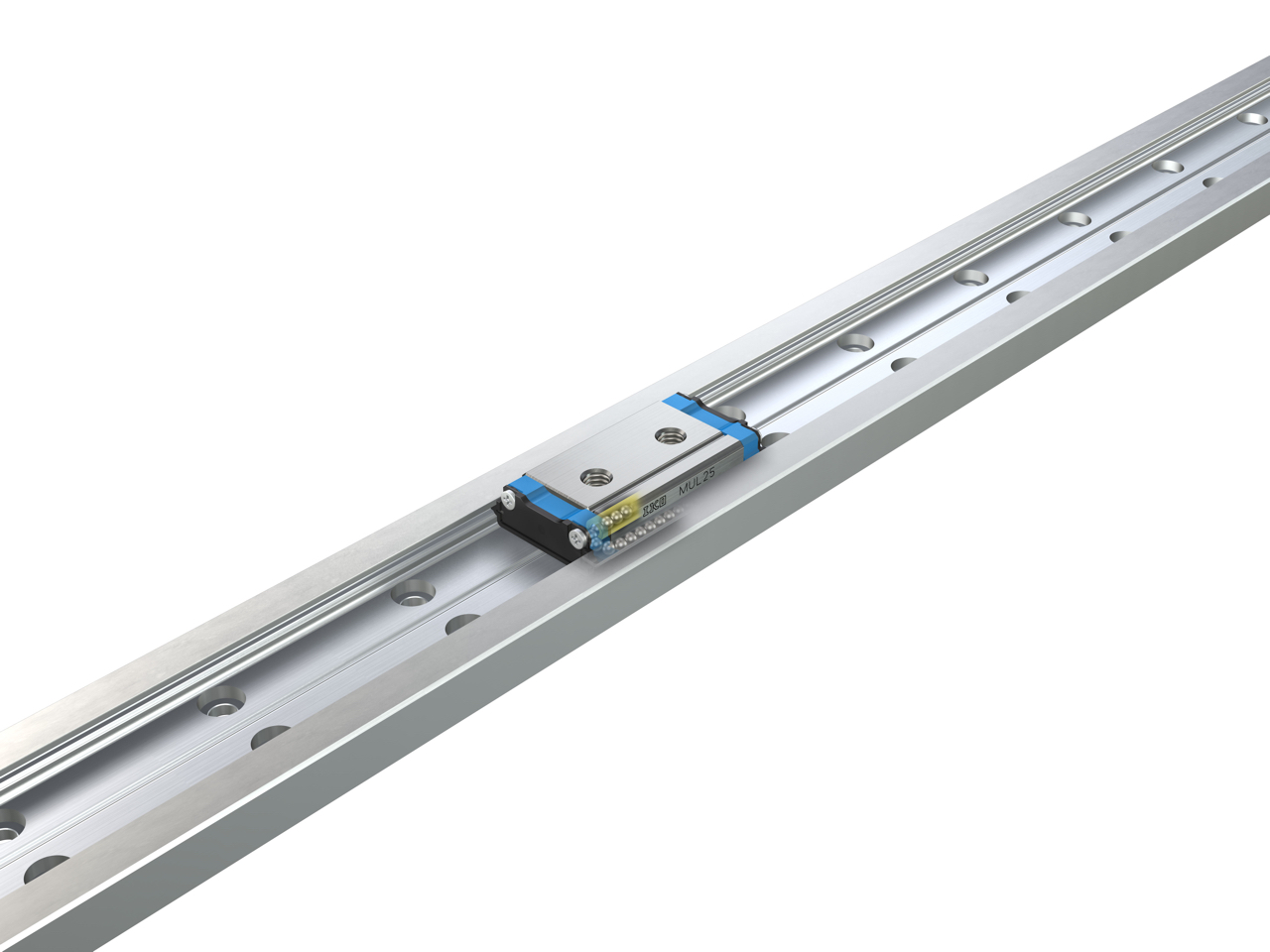

Debido a que el C-Lube está integrado en la guía lineal U pequeña, el producto es liviano y compacto con las mismas dimensiones externas.

Hecha en acero inoxidable

Los tipos de acero inoxidable también están disponibles, tienen una excelente resistencia a la corrosión y son ideales para utilizar en salas limpias, como en equipos médicos, distintos lectores de disco y dispositivos de fabricación de semiconductores.

Guía en forma de U

Del mismo modo, al adoptar un guía en forma de U revolucionario, la rigidez del riel de guía bajo torsión y carga de momento aumenta en gran medida. El riel de guía puede utilizarse como una viga estructural, como un voladizo o soporte de doble extremo en máquinas y equipos. Por lo tanto, el usuario tiene mayor libertad de ensamble.

Alta precisión y alta rigidez

Dado que la unidad deslizante tiene una estructura donde dos hileras de bolas de acero de gran diámetro entran en contacto con la pista en cuatro puntos, puede lograrse una precisión y rigidez estable, incluso en aplicaciones donde se aplica una carga con dirección y tamaño variables, y una carga compleja.

Forma compacta con altura transversal baja

Debido a que la unidad deslizante y el riel de guía se fabrican compactos con su altura seccional lo más baja posible, el grado de libertad en el diseño de los dispositivos periféricos, como los mecanismos de accionamiento, se expande y contribuye a la reducción del tamaño y el peso de la maquinaria y el equipo.

Retención de bola

La unidad deslizante incorpora la retenedor de bolas, la cual evita que la bola caiga al extraer la unidad deslizante del riel de guía, facilitando así su manipulación.

Maquinaria adicional disponible para satisfacer las necesidades

La modificación adicional es posible para fijar componentes mecánicos, como un mecanismo de accionamiento, directamente en el riel de guía. (* No es posible realizar una modificación adicional alrededor de la pista del riel de guía. Para obtener información detallada sobre el alcance de la modificación adicional, póngase en contacto con IKO.)

Línea

Modelo Material Forma de
la unidad deslizante
Modelo Tamaño
25 30 40 50 60 86
Guía lineal UL Hecha en acero de alto carbono tipo estándar LWU…B - -
Guía lineal con C-Lube UL Hecha en acero inoxidable 小形 MUL - - - -

Especificación especial

Tapones para los orificios de montaje del riel

Se incluyen los tapones para los orificios de montaje del riel dedicados. Estos cierran los orificios de montaje del riel de guía para mejorar la propiedad de sellado en una dirección de movimiento. Póngase en contacto con IKO para consultar sobre los tapones de aleación de aluminio para los orificios de montaje del riel.

Tratamiento superficial de cromo negro

Se aplica un recubrimiento de resina de acrilato para mejorar la propiedad de antioxido después del tratamiento de superficie de cromo impregnado negro.

Sello superior

El sello se adhiere al extremo superior de la unidad deslizante para evitar que las sustancias extrañas ingresen desde abajo.

Con placa C-Lube

La C-Lube impregnada con lubricante se coloca dentro del escudo final de la unidad deslizante, de modo que el intervalo para volver a aplicar lubricante puede extenderse.
