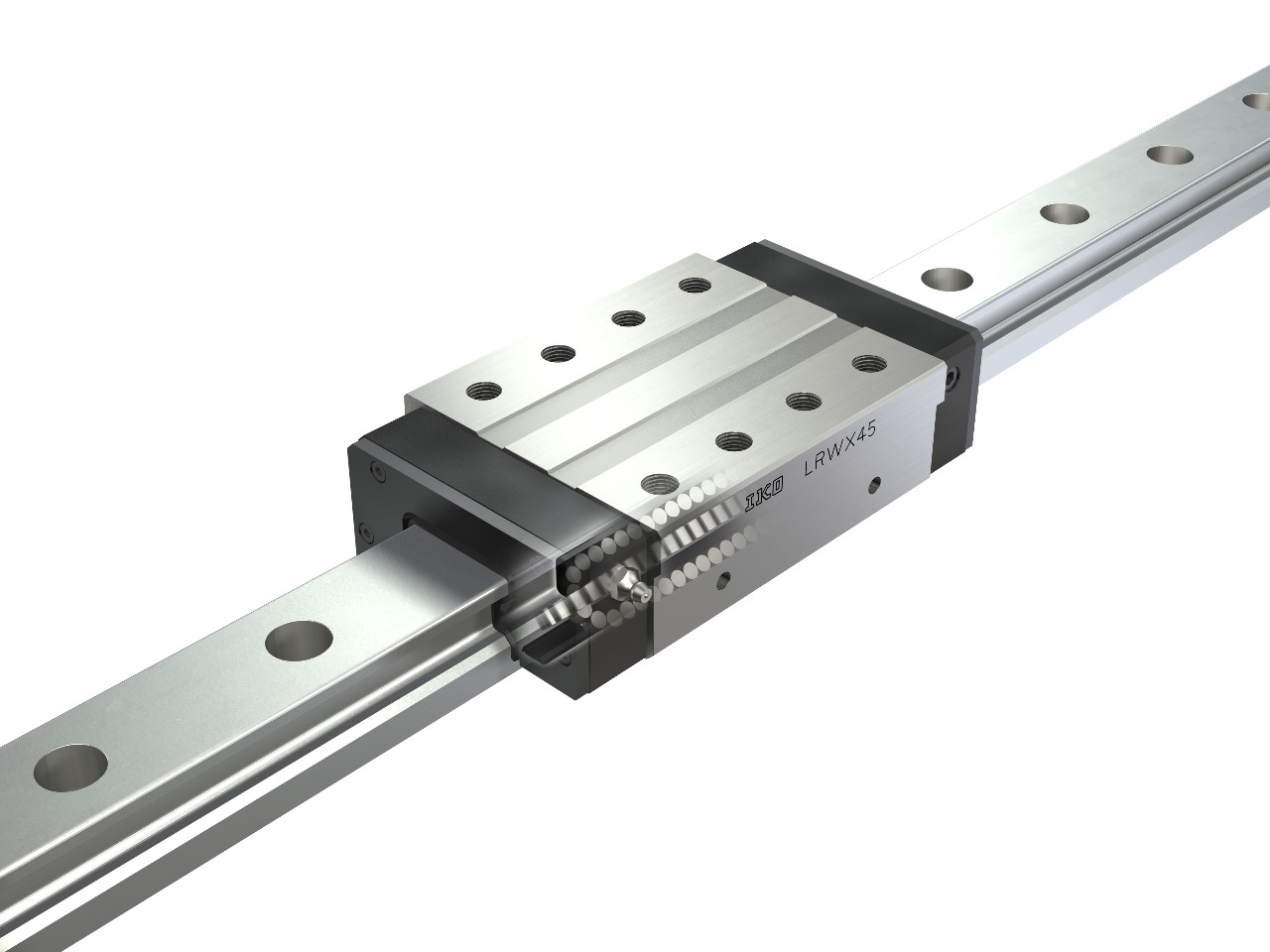

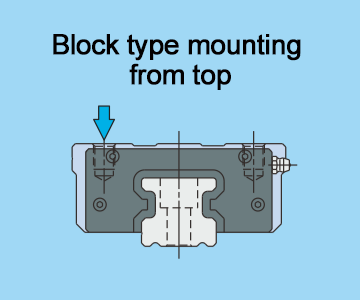

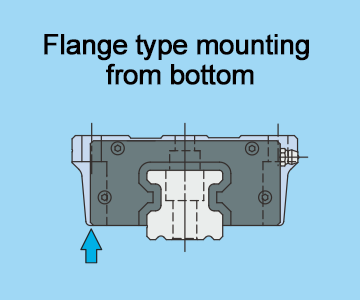

Una guía lineal de rodillos con rodillos cilíndricos en cuatro hileras. La disposición de rodillo bien equilibrada le permite soportar cargas de manera uniforme en todas las direcciones. Las formas de la unidad deslizante incluyen una tipo brida que puede montarse desde la parte superior o inferior y una estrecha tipo bloque.
Línea
Guía lineal de rodillos X
Modelo | Forma de la unidad deslizante | Modelo | Tamaño | ||||
---|---|---|---|---|---|---|---|
25 | 35 | 45 | 55 | 75 | |||
Guía lineal de rodillos X |
![]() |
LRWX…B | ○ | ○ | ○ | ○ | ○ |
Guía lineal de rodillos X |
![]() |
LRWXH | - | ○ | ○ | ○ | ○ |
Especificación especial
Tapones para los orificios de montaje del riel
Se incluyen los tapones para los orificios de montaje del riel dedicados. Estos cierran los orificios de montaje del riel de guía para mejorar la propiedad de sellado en una dirección de movimiento. Póngase en contacto con IKO para consultar sobre los tapones de aleación de aluminio para los orificios de montaje del riel.
Sellos de extremo dobles
Los sellos de extremo dobles están montados en la unidad deslizante de especificación intercambiable para mejorar la propiedad de protección contra el polvo.
Raspador
Hay un raspador de metal montado en la unidad deslizante. El raspador es un tipo sin contacto y elimina eficazmente la adherencia de sustancias extrañas grandes al riel de guía.
Roscas hembra para fuelles
Las roscas hembra para fuelles están preparadas en la unidad deslizante y los extremos del riel de guía.
Tratamiento superficial de cromo negro
Se aplica un recubrimiento de resina de acrilato para mejorar la propiedad de antioxido después del tratamiento de superficie de cromo impregnado negro.
Tratamiento superficial de cromo negro de flúor
Se aplica un recubrimiento de resina fluorada para mejorar la propiedad de antioxido después del tratamiento de superficie de cromo impregnado negro. Además, esto evita que las sustancias extrañas se adhieran a la superficie.
Con placa C-Lube
La C-Lube impregnada con lubricante se coloca dentro del escudo final de la unidad deslizante, de modo que el intervalo para volver a aplicar lubricante puede extenderse.
