Guía para movimiento lineal Serie de guía lineal H

MH LWH

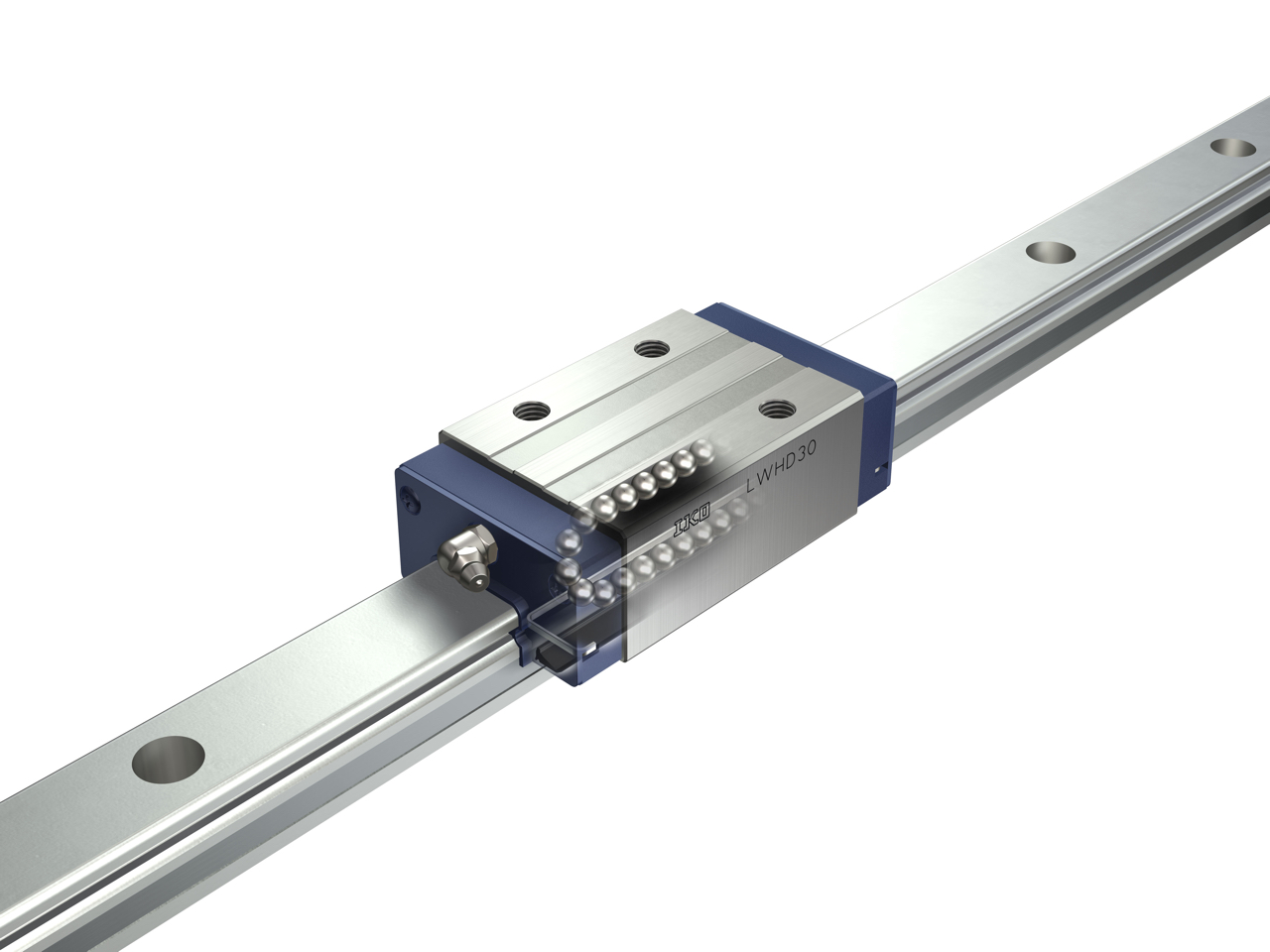

La guía lineal L de IKO contiene dos hileras de bolas de acero que hacen contacto con la pista en cuatro puntos, lo que permite una precisión y rigidez estable, incluso en aplicaciones donde la carga tiene una dirección y tamaño variable o donde se aplica una carga compleja. Esta serie de tipo de bola, con el rango de carga y rigidez más grande en su clase, está disponible en muchos rendimientos y tamaños, y los modelos pueden seleccionarse según la aplicación.

Guía lineal con C-Lube MH

La guía lineal con C-Lube MH es una guía para movimiento lineal de serie H con un rango de carga y rigidez altos que utiliza bolas de acero de gran diámetro. Tiene una parte de lubricación C-Lube integrada y proporciona un uso libre de mantenimiento a largo plazo.

Libre de mantenimiento

Debido a que el aceite de lubricación en el interior de C-Lube mantiene el rendimiento de lubricación por un periodo prolongado, se reduce el molesto trabajo de administración de lubricación.

Haga clic aquí para obtener detalles sobre C-Lube.

Guía lineal H

LWH

Intercambiable

Está disponible la especificación intercambiable. Dado que las dimensiones de los rieles de guía y la unidad deslizante se manejan por separado, cada una puede agregarse e intercambiarse libremente.

Haga clic aquí para obtener detalles sobre el tipo intercambiable.

Tipo brida y tipo bloque

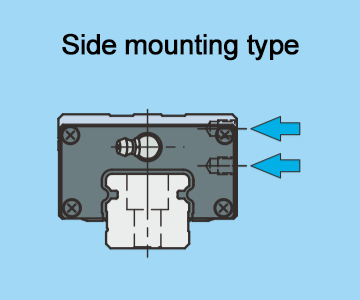

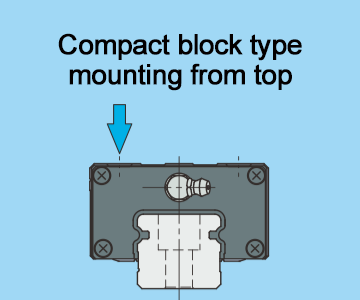

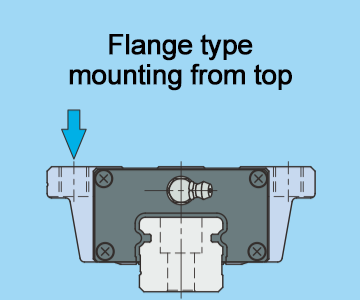

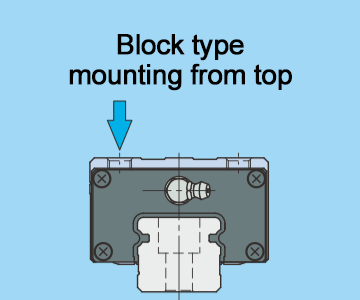

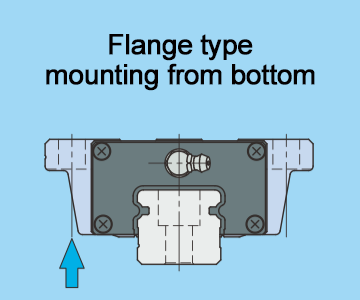

Las unidades deslizantes incluyen dos tipos brida con diferentes direcciones de montaje y tres modelos tipo bloque estrechos con diferentes alturas y direcciones de montaje.

Longitud de la unidad deslizante

Están disponibles el tipo corto, con la misma sección transversal que el tipo estándar, pero con longitud diferente, y el tipo largo de alta rigidez. Pueden seleccionarse según la aplicación.

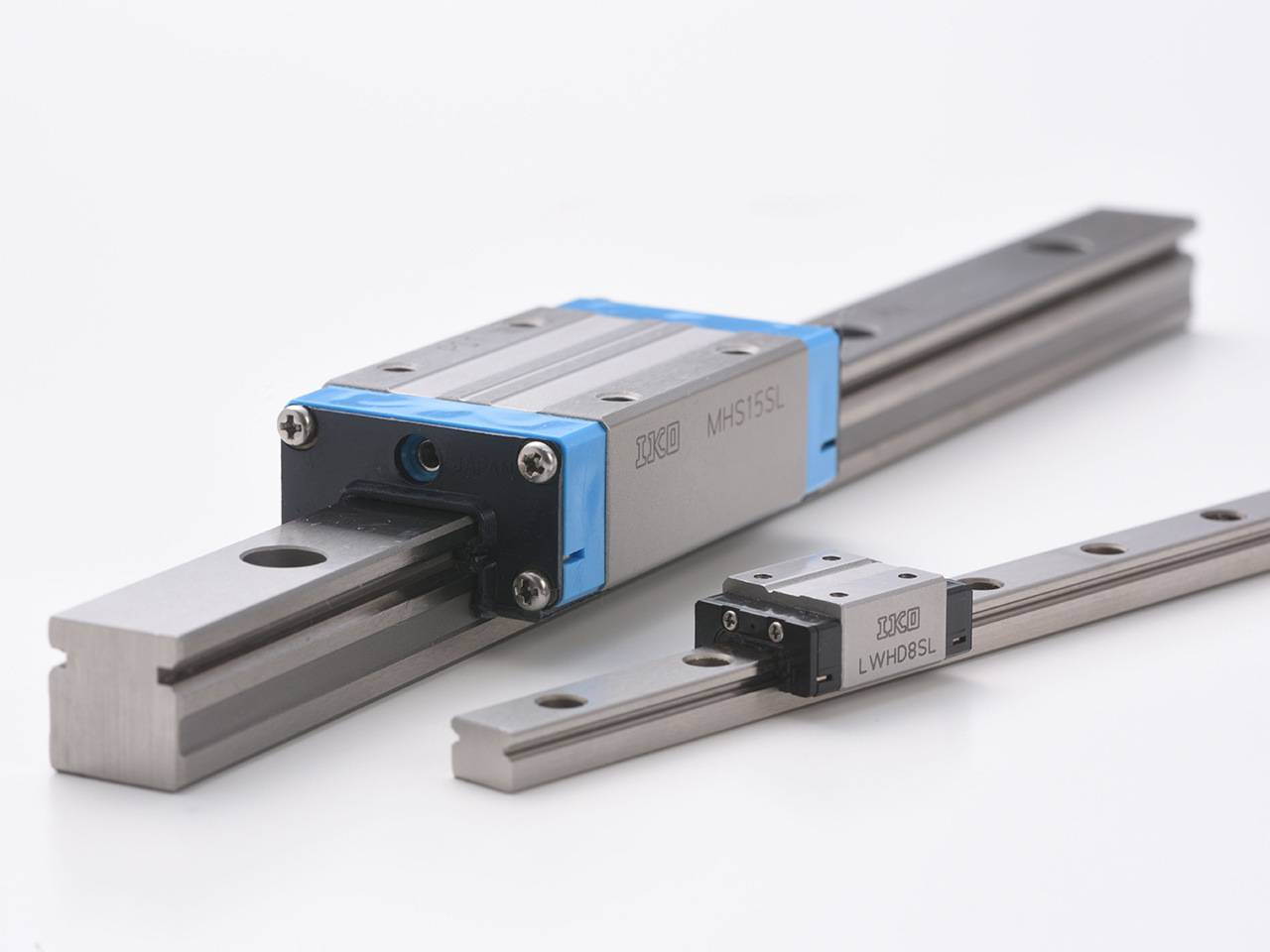

Hecha en acero inoxidable

Los tipos de acero inoxidable también están disponibles, tienen una excelente resistencia a la corrosión y son ideales para utilizar en salas limpias, como en equipos médicos, distintos lectores de disco y dispositivos de fabricación de semiconductores.

Especificación de sello ultra

Tiene una especificación de sello ultra con un excelente rendimiento de prevención contra el polvo gracias a la combinación del riel de guía dedicado terminado con un acabado rectificado general y la unidad deslizante con un escudo final y un sello inferior de formas especiales.

Tamaño miniatura

Los tamaños miniatura con anchos de riel de guía de 8 mm, 10 mm y 12 mm también están disponibles y expanden aún más las aplicaciones.

Línea

Guía lineal con C-Lube MH・Guía lineal H　／　Hecha en acero inoxidable

Modelo	Forma de la unidad deslizante	Longitud de la unidad deslizante	Modelo	Tamaño
Modelo	Forma de la unidad deslizante	Longitud de la unidad deslizante	Modelo	8	10	12	15	20	25	30	35	45	55	65
Guía lineal con C-Lube MH			MHT…SL	○ (1)	○ (1)	○ (1)	○	○	○	○	-	-	-	-
Guía lineal con C-Lube MH			MHDC…SL	○	○	○	-	-	-	-	-	-	-	-
			MHD…SL	○	○	○	-	-	-	-	-	-	-	-
			MHDG…SL	○	○	○	-	-	-	-	-	-	-	-
Guía lineal con C-Lube MH			MHS…SL	-	-	-	○	○	○	○	-	-	-	-
Guía lineal H			LWH…SL	-	-	-	○	○	○	○	-	-	-	-
Guía lineal H			LWHT…SL	○ (1)	○ (1)	○ (1)	○	○	○	○	-	-	-	-
Guía lineal H			LWHDC…SL	○	○	○	-	-	-	-	-	-	-	-
			LWHD…SL	○	○	○	-	-	-	-	-	-	-	-
			LWHDG…SL	○	○	○	-	-	-	-	-	-	-	-
Guía lineal H			LWHS…SL	-	-	-	○	○	○	○	-	-	-	-

Notas (1) Puede montarse hacia arriba.

*Para los modelos indicados conestá disponible la especificación intercambiable.

Guía lineal con C-Lube MH・Guía lineal H　／　Hecha en acero de alto carbono

Modelo	Forma de la unidad deslizante	Longitud de la unidad deslizante	Modelo	Tamaño
Modelo	Forma de la unidad deslizante	Longitud de la unidad deslizante	Modelo	8	10	12	15	20	25	30	35	45	55	65
Guía lineal con C-Lube MH			MH	-	-	-	○	○	○	○	○	○	-	-
			MH…M（U)	-	-	-	-	-	○	○	-	-	-	-
			MHG	-	-	-	-	○	○	○	○	○	-	-
Guía lineal con C-Lube MH			MHT	-	-	○ (1)	○	○	○	○	○	○	-	-
			MHT…M（U)	-	-	-	-	-	○	○	-	-	-	-
			MHTG	-	-	-	○ (1)	○	○	○	○	○	-	-
Guía lineal con C-Lube MH			MHD	-	-	○ (1)	○	-	○	○	○	○	-	-
			MHD…M(U)	-	-	-	-	-	○	○	-	-	-	-
			MHDG	-	-	-	-	-	○	○	○	○	-	-
Guía lineal con C-Lube MH			MHS	-	-	-	○	○	○	○	-	-	-	-
			MHS…M(U)	-	-	-	-	-	○	○	-	-	-	-
			MHSG	-	-	-	○	○	○	○	-	-	-	-
Guía lineal H			LWH…B	-	-	-	○	○	○	○	○	○	○	○
			LWH…M（U)	-	-	-	○	○	○	○	○	○	-	-
			LWHG	-	-	-	-	○	○	○	○	○	○	○
Guía lineal H			LWHT…B	-	-	○ (1)(2)	○	○	○	○	○	○	○	○
			LWHT…M（U)	-	-	-	○	○	○	○	○	○	-	-
			LWHTG	-	-	-	-	○	○	○	○	○	○	○
Guía lineal H			LWHD…B	-	-	○ (2)	○	-	○	○	○	○	○	○
			LWHD…M(U)	-	-	-	○	-	○	○	○	○	-	-
			LWHDG	-	-	-	-	-	○	○	○	○	○	○
Guía lineal H			LWHS…B	-	-	-	○	○	○	○	-	-	-	-
			LWHD…M(U)	-	-	-	○	○	○	○	-	-	-	-
			LWHSG	-	-	-	-	○	○	○	-	-	-	-
Guía lineal H			LWHY	-	-	-	○	○	○	○	○	○	-	-

Notas (1) Puede montarse hacia arriba.
Notas (2) "…B" no se incluye en el código de modelo.

*Para los modelos indicados conestá disponible la especificación intercambiable.

Especificación especial

Tapones para los orificios de montaje del riel

Se incluyen los tapones para los orificios de montaje del riel dedicados. Estos cierran los orificios de montaje del riel de guía para mejorar la propiedad de sellado en una dirección de movimiento. Póngase en contacto con IKO para consultar sobre los tapones de aleación de aluminio para los orificios de montaje del riel.

Cubierta para riel de guía

Se entrega con la cubierta de riel de guía montada. Cubrir la superficie superior con una placa fina de acero inoxidable en forma de U después del ensamble del riel de guía mejora la propiedad de sellado aún más. Cambie el escudo final por uno dedicado.

Sellos de extremo dobles

Los sellos de extremo dobles están montados en la unidad deslizante para prevenir mejor el ingreso de polvo.

Raspador

Hay un raspador de metal montado en la unidad deslizante. El raspador es un tipo sin contacto y elimina eficazmente la adherencia de sustancias extrañas grandes al riel de guía.

Roscas hembra para fuelles

Las roscas hembra para fuelles están preparadas en la unidad deslizante y los extremos del riel de guía.

Tratamiento superficial de cromo negro

Se aplica un recubrimiento de resina de acrilato para mejorar la propiedad de antioxido después del tratamiento de superficie de cromo impregnado negro.

Tratamiento superficial de cromo negro de flúor

Se aplica un recubrimiento de resina fluorada para mejorar la propiedad de antioxido después del tratamiento de superficie de cromo impregnado negro. Además, esto evita que las sustancias extrañas se adhieran a la superficie.

Sello interno

Coloque el sello interno en el interior de la unidad deslizante.

Sello inferior

El sello se adhiere a la parte inferior de la unidad deslizante para evitar el ingreso de sustancias extrañas desde abajo.

Con placa C-Lube

La C-Lube impregnada con lubricante se coloca dentro del escudo final de la unidad deslizante, de modo que el intervalo para volver a aplicar lubricante puede extenderse.

Para otras especificaciones de entornos especiales.
