Guía para movimiento lineal Guía lineal F

LWFS LWFF LWFH

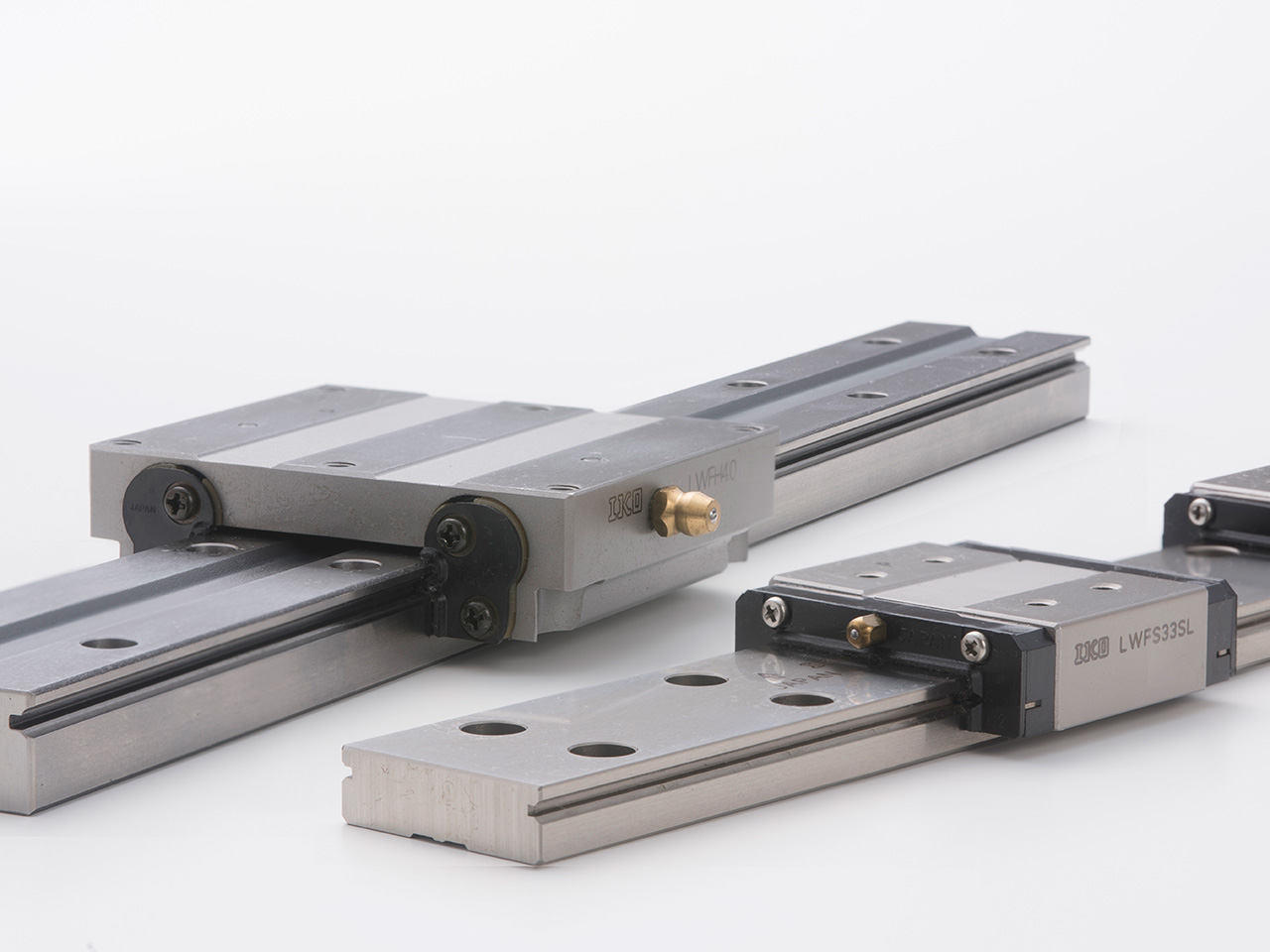

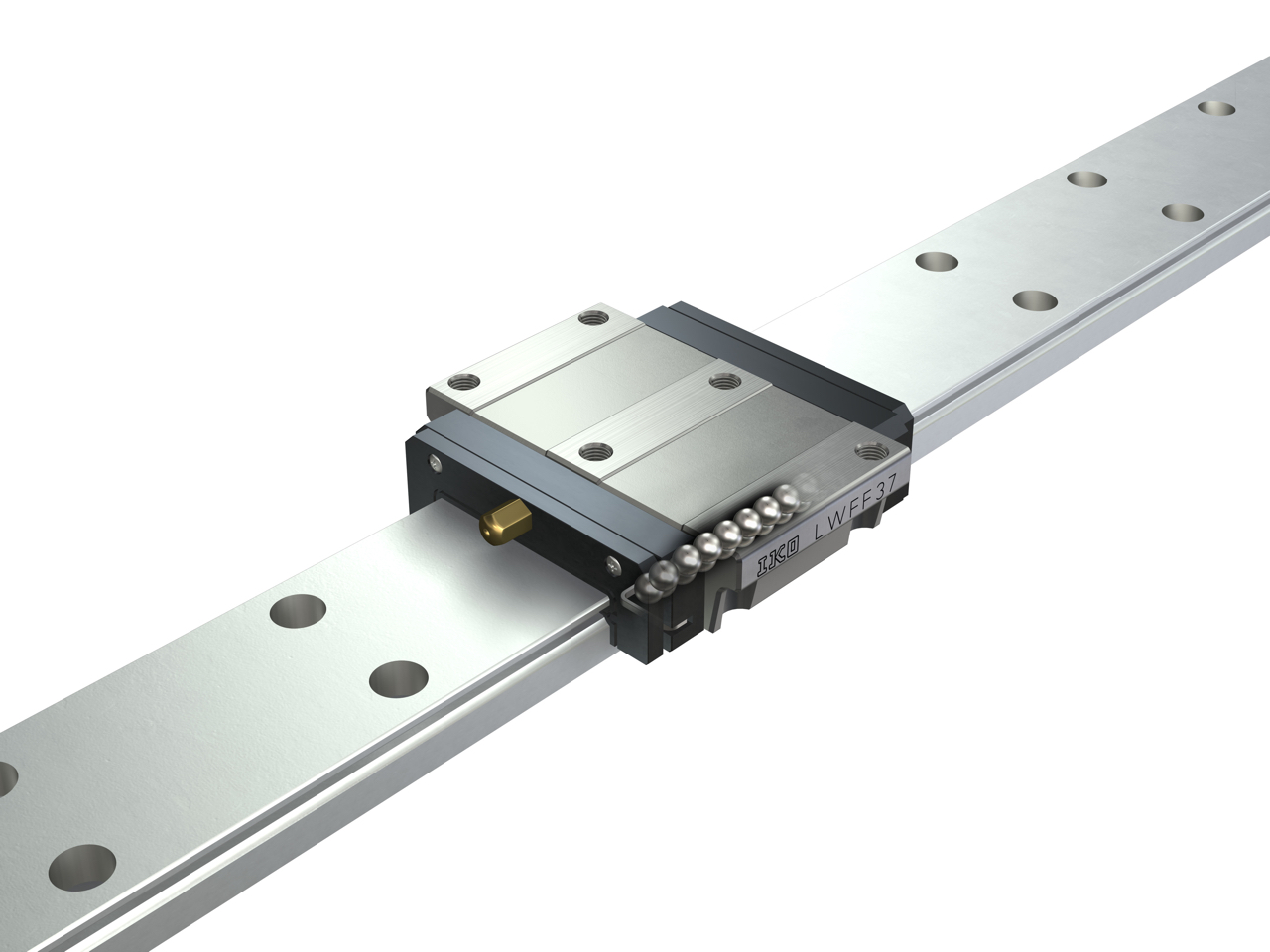

La guía lineal F de IKO es una guía para movimiento lineal, la cual presenta el patín muy rígido que realiza un movimiento lineal sin limite a lo largo de un rail de guía ancho. Dos hileras de bolas de acero hacen contacto con la pista en cuatro puntos, con una gran cantidad de bolas de soporte de carga que permiten una rigidez y precisión alta y estable incluso en aplicaciones donde la carga tiene una dirección y un tamaño variables o se aplica una carga compleja. Además, dado que es ancha, es resistente a la carga de momento en el sentido de anchura, por lo que a veces se utiliza solo una guia en lugar de dos guias en paralero.

Características de producto

Estructura ancha

Debido a su anchura de la guia, es resistente a una carga de momento y una carga compleja.

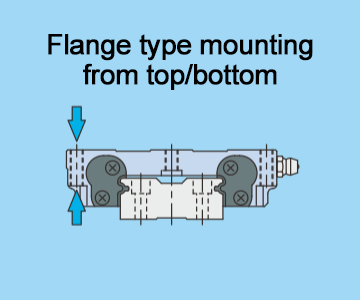

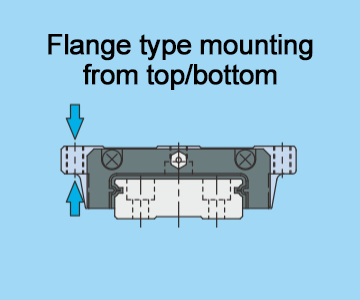

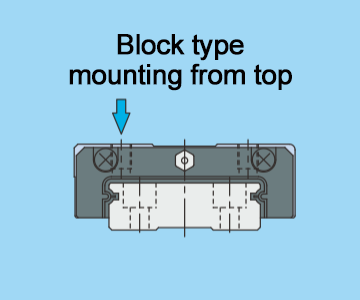

Tipo brida y tipo bloque

Las unidades deslizantes incluyen dos tipos brida de diferentes series dimensionales y tres modelos tipo bloque estrechos.

Hecha en acero inoxidable

Los tipos de acero inoxidable también están disponibles, tienen una excelente resistencia a la corrosión y son ideales para utilizar en salas limpias, como en equipos médicos, distintos lectores de disco y dispositivos de fabricación de semiconductores.

Intercambiable

Está disponible la especificación intercambiable. Dado que las dimensiones de los rieles de guía y la unidad deslizante se manejan por separado, cada una puede agregarse e intercambiarse libremente.

Haga clic aquí para obtener detalles sobre el tipo intercambiable.

Excelente balance de carga

La estructura simple de dos hileras que permite el uso de bolas de acero de gran diámetro para un rango de carga alto, lo que posibilita un balance de carga en todas las direcciones.

Alta rigidez

Debido a que las bolas de acero hacen contacto con la cubierta rígida en cuatro puntos, la restricción de las bolas es excelente y puede obtenerse una alta rigidez en todas las direcciones.

Línea

Guía lineal F

Modelo	Material	Forma de la unidad deslizante	Modelo	Tamaño
Modelo	Material	Forma de la unidad deslizante	Modelo	33	37	40	42	60	69	90
Guía lineal F	Hecha en acero de alto carbono		LWFH	-	-	○	-	○	-	○
Guía lineal F			LWFF	○	○	-	○	-	○	-
Guía lineal F			LWFS	○	○	-	-	-	-	-
Guía lineal F	Hecha en acero inoxidable		LWFS…SL	○	○	-	○	-	-	-

*Para los modelos indicados conestá disponible la especificación intercambiable.

Especificación especial

Tapones para los orificios de montaje del riel

Se incluyen los tapones para los orificios de montaje del riel dedicados. Estos cierran los orificios de montaje del riel de guía para mejorar la propiedad de sellado en una dirección de movimiento. Póngase en contacto con IKO para consultar sobre los tapones para los orificios de montaje del riel de aleación de aluminio.

Sellos de extremos dobles

Los sellos de extremo dobles están montados en la unidad deslizante para prevenir mejor el ingreso de polvo.

Raspador

Hay un raspador de metal montado en la unidad deslizante. El raspador es un tipo sin contacto y elimina eficazmente la adherencia de sustancias extrañas grandes al riel de guía.

Roscas hembra para fuelles

Las roscas hembra para fuelles están preparadas en la unidad deslizante y los extremos del riel de guía.

Tratamiento superficial de cromo negro

Se aplica un recubrimiento de resina de acrilato para mejorar la propiedad de antioxido después del tratamiento de superficie de cromo impregnado negro.

Tratamiento superficial de cromo negro de flúor

Se aplica un recubrimiento de resina fluorada para mejorar la propiedad de antioxido después del tratamiento de superficie de cromo impregnado negro. Además, esto evita que las sustancias extrañas se adhieran a la superficie.

Sello inferior

El sello se adhiere a la parte inferior de la unidad deslizante para evitar que las sustancias extrañas ingresen desde abajo.

Con placa C-Lube

La C-Lube impregnada con lubricante se coloca dentro del escudo final de la unidad deslizante, de modo que el intervalo para volver a aplicar lubricante pueda extenderse.

Para otras especificaciones de entornos especiales
