直线导轨 圆柱滚子直线导轨超级X系列
直线导轨 圆柱滚子直线导轨超级X系列

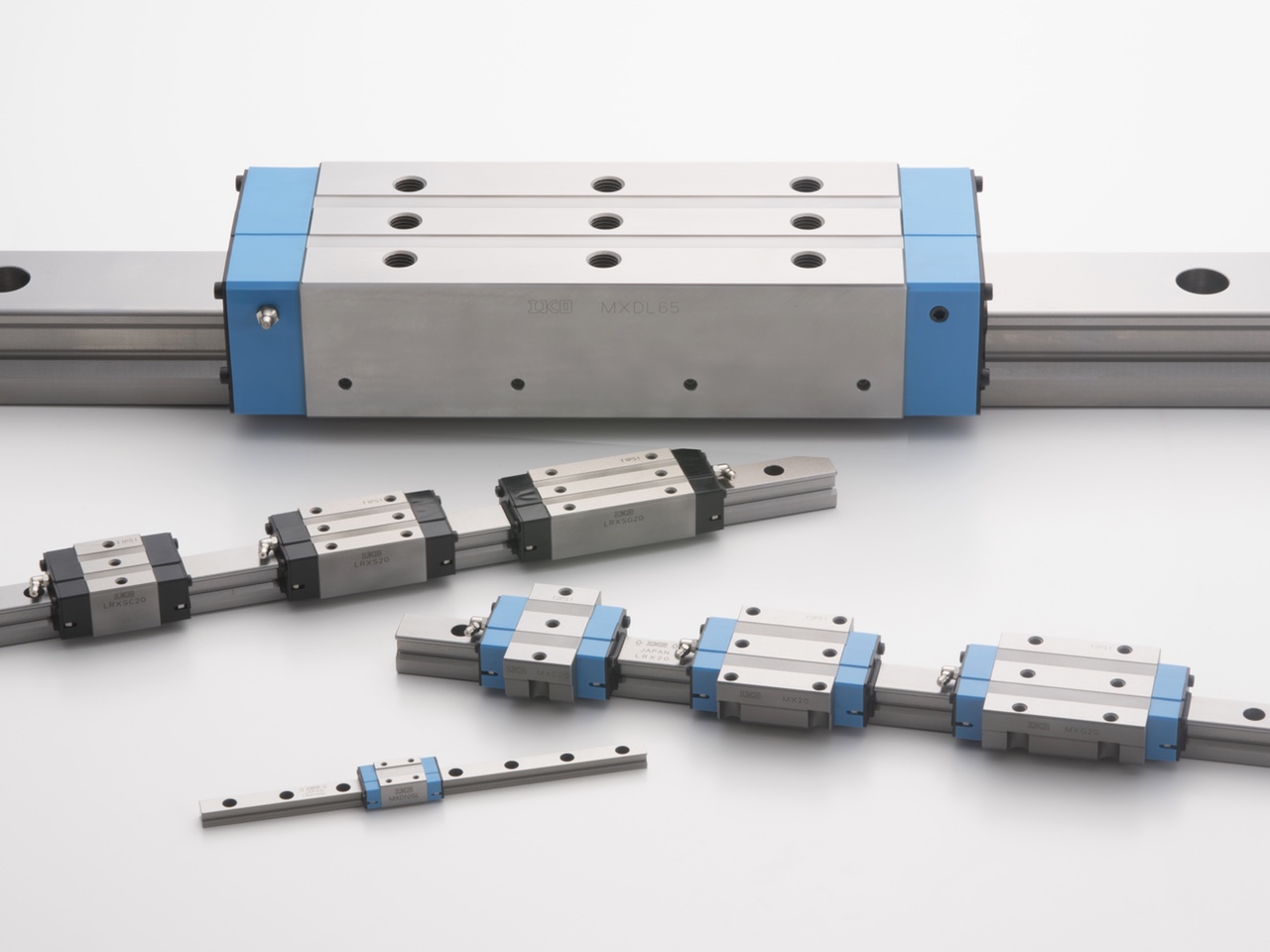

IKO圆柱滚子直线导轨超级X在高刚性外壳上均衡地并列排列了4排圆柱滚子，实现了顺畅行驶和高可靠性，以及稳定的高精度和高刚性，是高性能的滚子型直线导轨。在承受重负荷和变动负荷时弹性位移量也比较小，运行稳定、适用于存在振动和冲击的部位。而且性能和尺寸种类丰富，可根据用途选择合适的型号。
C-Lube自润滑圆柱滚子直线导轨超级X
机床、半导体及液晶相关制造装置等用途对高负荷能力和行走精度提出了要求，C-Lube自润滑圆柱滚子直线导轨超级X以已经大量应用于这些设备的圆柱滚子直线导轨超级X为基础，内置润滑零件C-Lube自润滑零件，实现了长期免维护，可以通过减少装置的加油机构降低整个系统的成本，并通过减少加油工时降低运行成本。
免维护
由于C-Lube自润滑零件内的润滑油能长期保持润滑性能，从而减少了烦琐的润滑管理工时。
圆柱滚子直线导轨超级X
自由组合
备有能够自由组合的产品。由于滑块和滑轨是分别进行尺寸管理的，因此各自均可自由增加或更换。
滑块长度
备有截面尺寸相同，但滑块长度不同的短型、标准型、加长型、超长型4种，可根据用途适当选择。
法兰型和滑块型

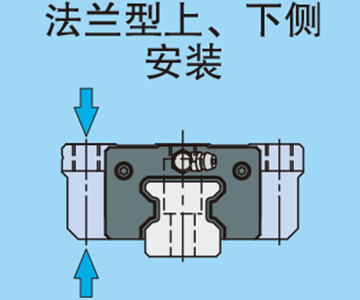

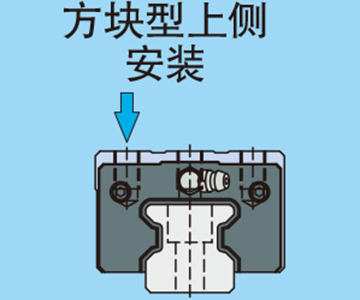

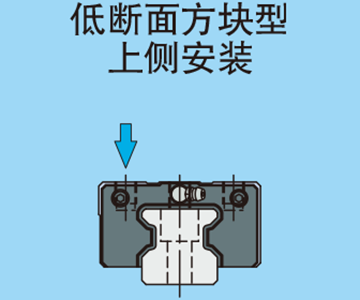

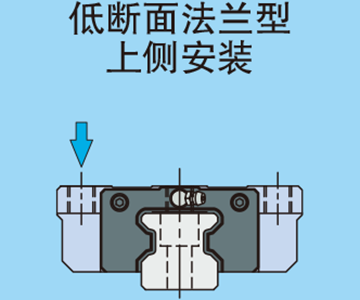

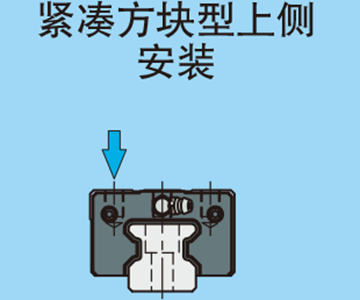

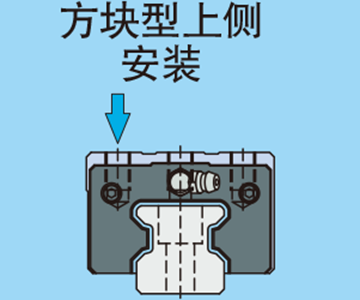

滑块的形状有上侧、下侧均能安装的法兰型，以及宽度窄的滑块型。
尺寸与滚珠型互换
安装尺寸与滚珠型的直线导轨H相同。因此，能轻松进行机械和设备的规格变更。
不锈钢制
还备有耐腐蚀性优异的不锈钢制产品，最适合在无尘室内使用的医疗设备、各种磁盘的读取装置及半导体制造装置等。
产品阵容
C-Lube自润滑圆柱滚子直线导轨超级X、圆柱滚子直线导轨超级X ／ 不锈钢制
| 产品 | 滑块形状 | 滑块长度 | 型号 | 大小尺寸 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10 | 12 | 15 | 20 | 25 | 30 | 35 | 45 | 55 | 65 | 85 | 100 | ||||
| C-Lube自润滑圆柱滚子直线导轨超级X |
 |
 |
MXD…SL | ○ | ○ | ○ | ○ | ○ | ○ | - | - | - | - | - | - |
| 圆柱滚子直线导轨超级X |
 |
 |
LRXDC…SL | - | ○ | ○ | ○ | ○ | ○ | - | - | - | - | - | - |
 |
LRXD…SL | ○ | ○ | ○ | ○ | ○ | ○ | - | - | - | - | - | - | ||
 |
LRXDG…SL | - | ○ | ○ | ○ | ○ | ○ | - | - | - | - | - | - | ||
※表中带的备有自由组合规格。
C-Lube自润滑圆柱滚子直线导轨超级X、圆柱滚子直线导轨超级X ／ 碳素钢制
| 产品 | 滑块形状 | 滑块长度 | 型号 | 大小尺寸 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10 | 12 | 15 | 20 | 25 | 30 | 35 | 45 | 55 | 65 | 85 | 100 | ||||
| C-Lube自润滑圆柱滚子直线导轨超级X |
 |
 |
MXC | - | ○ | ○ | ○(1) | ○ | ○ | ○ | ○ | ○ | ○ | - | - |
 |
MX | - | ○ | ○ | ○(1) | ○ | ○ | ○ | ○ | ○ | ○ | - | - | ||
 |
MXG | - | ○ | ○ | ○(1) | ○ | ○ | ○ | ○ | ○ | ○ | - | - | ||
 |
MXL | - | - | - | ○(1) | ○ | ○ | ○ | ○ | ○ | ○ | - | - | ||
| C-Lube自润滑圆柱滚子直线导轨超级X |
|
 |
MXDC | - | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | - | - |
 |
MXD | - | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | - | - | ||
 |
MXDG | - | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | - | - | ||
 |
MXDL | - | - | - | ○ | ○ | ○ | ○ | ○ | ○ | ○ | - | - | ||
| C-Lube自润滑圆柱滚子直线导轨超级X |
 |
 |
MXSC | - | - | ○ | ○ | ○ | ○ | - | - | - | - | - | - |
 |
MXS | - | - | ○ | ○ | ○ | ○ | ○ | ○ | ○ | - | - | - | ||
 |
MXSG | - | - | ○ | ○ | ○ | ○ | ○ | ○ | ○ | - | - | - | ||
 |
MXSL | - | - | - | ○ | ○ | ○ | - | - | - | - | - | - | ||
| C-Lube自润滑圆柱滚子直线导轨超级X |
 |
 |
MXN | - | - | - | - | - | ○ | ○ | ○ | ○ | - | - | - |
 |
MXNG | - | - | - | - | - | ○ | ○ | ○ | ○ | - | - | - | ||
 |
MXNL | - | - | - | - | - | ○ | ○ | ○ | ○ | - | - | - | ||
| C-Lube自润滑圆柱滚子直线导轨超级X |
 |
 |
MXNS | - | - | - | - | - | ○ | ○ | ○ | ○ | - | - | - |
 |
MXNSG | - | - | - | - | - | ○ | ○ | ○ | ○ | - | - | - | ||
 |
MXNSL | - | - | - | - | - | ○ | ○ | ○ | ○ | - | - | - | ||
| 圆柱滚子直线导轨超级X |
|
 |
LRXC | - | ○ | ○ | ○(1) | ○ | ○ | ○ | ○ | ○ | ○ | - | - |
 |
LRX | - | ○ | ○ | ○(1) | ○ | ○ | ○ | ○ | ○ | ○ | ○ | - | ||
 |
LRXG | - | ○ | ○ | ○(1) | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||
 |
LRXL | - | - | - | - | - | - | - | - | - | - | ○ | - | ||
| 圆柱滚子直线导轨超级X |
|
 |
LRXDC | - | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | - | - |
 |
LRXD | - | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | - | ||
 |
LRXDG | - | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | - | ||
 |
LRXDL | - | - | - | - | - | - | - | - | - | - | ○ | - | ||
| 圆柱滚子直线导轨超级X |
|
 |
LRXSC | - | - | ○ | ○ | ○ | ○ | - | - | - | - | - | - |
 |
LRXS | - | - | ○ | ○ | ○ | ○ | - | - | - | - | - | - | ||
 |
LRXSG | - | - | ○ | ○ | ○ | ○ | - | - | - | - | - | - | ||
※表中带的备有自由组合规格。
注(1) MXC20、MX20、MXG20、MXL20、LRXC20、LRX20、LRXG20的安装螺栓只能安装在上侧。
与其相同尺寸的下侧安装形式是MXHC20、MXH20、MXHG20、MXHL20、LRXHC20、LRXH20、LRXHG20。
特殊规格
滑轨安装孔用防尘盖
附带滑轨安装孔用的专用防尘盖。可塞住滑轨安装孔，提高运动方向的密封性。也备有铝合金制的防尘盖，请向IKO咨询。
滑轨用密封板
安装滑轨用密封板后供货。滑轨安装完毕后，用冲压成U字形的不 锈钢制薄板覆盖在上表面，进一步提高密封性。侧面密封垫片更换为专 用密封件。 此外，安装密封板时，请参照同包装的密封板使用说明书。
双层密封垫片
在滑块上安装两层侧面密封垫片，提高了防尘性能。
刮板
在滑块上安装金属制的刮板。刮板为非接触结构，可有效排除粘附在滑轨上的较大异物。
防尘罩安装用内螺纹
在滑块和滑轨的端面设有防尘罩安装用内螺纹。
内面密封垫片
滑块内部安装内面密封垫片。
C-Wiper密封器
滑块端面安装C-Wiper密封器提高防尘性能。
C-Lube自润滑部件
在滑块的侧面密封垫片内侧安装含有润滑剂的C-Lube自润滑部件，可延长润滑剂的补给间隔。
黑铬皮膜处理
黑色的渗透性铬皮膜处理后，用丙烯酸树脂进行涂层处理，提高防锈能力。
氟化黑铬皮膜处理
黑色的渗透性铬皮膜处理后，用氟树脂进行涂层处理，进一步提高防锈能力，而且异物不易粘附在表面。
