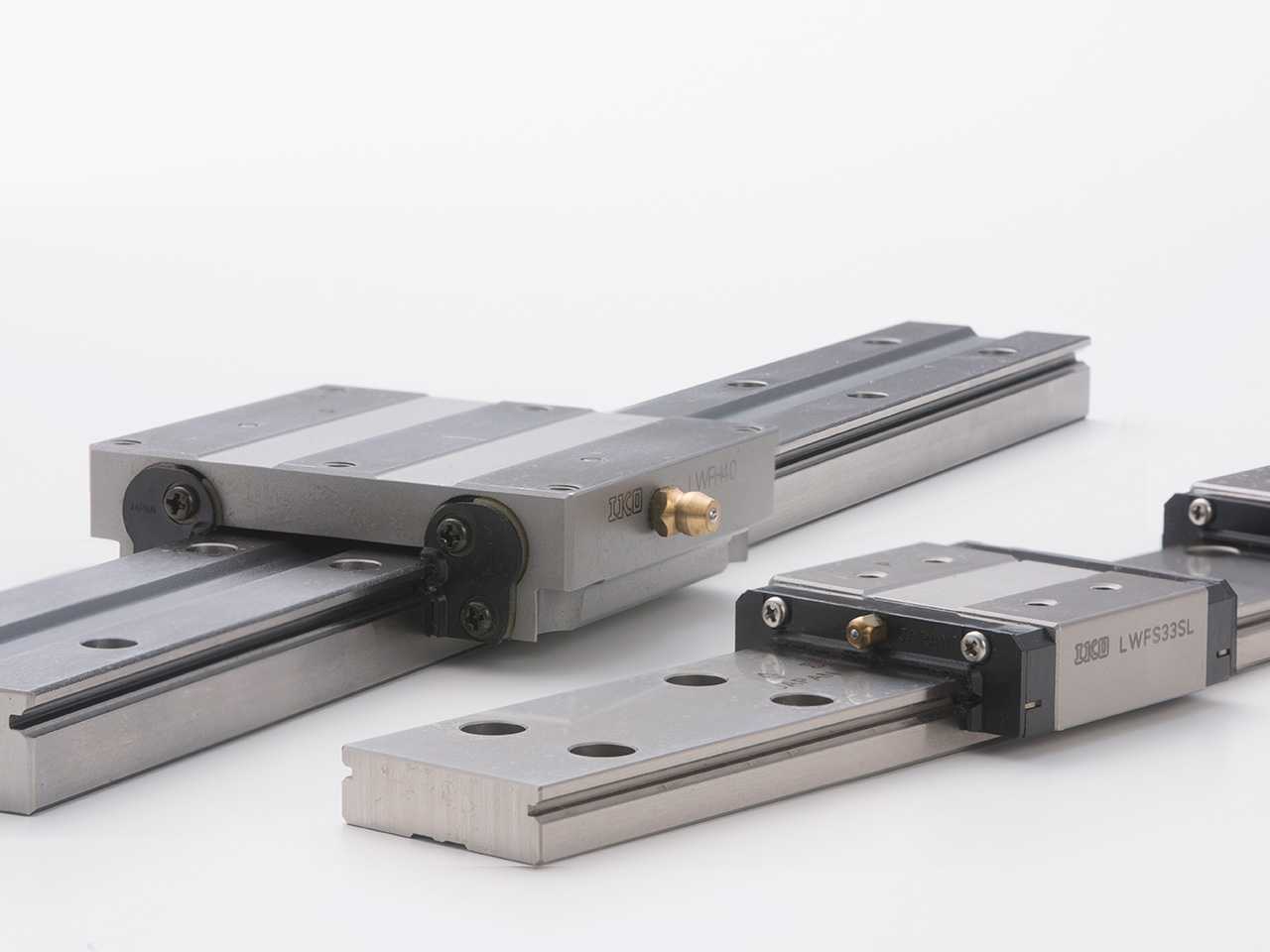

IKO直线导轨F是高刚性滑块在宽幅滑轨上做无限直线运动的直线导轨装置。装有2列数量较多的与轨道4点接触的大直径钢球，即使是用于方向及大小发生变动的负荷及复合负荷作用的用途时，也能获得稳定的高精度和刚性。由于采用宽幅滑轨，因此可承受较强的宽度方向上的力矩负荷，也适合单列使用。
产品特长
宽幅结构
负载力矩时负荷点之间的距离长，耐力矩能力强，对复合负荷也具有强大的耐受力。
法兰型和滑块型

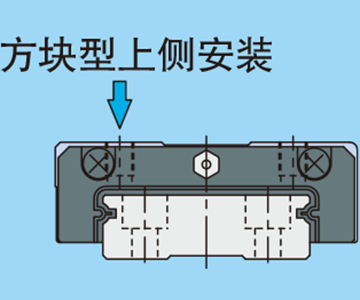

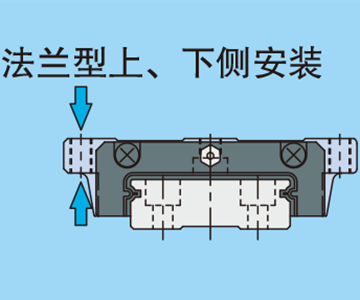

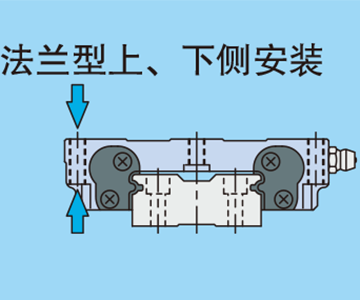

滑块有3种型号，分别是尺寸系列不同的2种法兰型，以及宽度窄的滑块型。
不锈钢制
还备有耐腐蚀性优异的不锈钢制产品，最适合在无尘室内使用的医疗设备、各种磁盘的读取装置及半导体制造装置等。
自由组合
备有能够自由组合的产品。由于滑块和滑轨是分别进行尺寸管理的，因此各自均可自由增加或更换。
负荷平衡好
采用2列简单结构，可以使用大直径钢球，额定负荷大，可以平衡地承受各个方向的负荷。
高刚性
采用钢球与高刚性外壳4点接触的结构，对钢球的制约性强，能够在各个方向获得强大的刚性。
产品阵容
直线导轨F
| 产品 | 材质 | 滑块形状 | 型号 | 大小尺寸 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 33 | 37 | 40 | 42 | 60 | 69 | 90 | ||||
| 直线导轨F | 碳素钢制 |
 |
LWFH | - | - | ○ | - | ○ | - | ○ |
| 直线导轨F |
 |
LWFF | ○ | ○ | - | ○ | - | ○ | - | |
| 直线导轨F |
 |
LWFS | ○ | ○ | - | - | - | - | - | |
| 直线导轨F | 不锈钢制 |
|
LWFS…SL | ○ | ○ | - | ○ | - | - | - |
※表中带的备有自由组合规格。
特殊规格
滑轨安装孔用防尘盖
附带滑轨安装孔用的专用防尘盖。可塞住滑轨安装孔，提高运动方向的密封性。也备有铝合金制的防尘盖，请向IKO咨询。
双层密封
在滑块上安装两层侧面密封垫片，提高了防尘性能。
刮板
在滑块上安装金属制的刮板。刮板为非接触结构，可有效排除粘附在滑轨上的较大异物。
防尘罩安装用内螺纹
在滑块和滑轨的端面设有防尘罩安装用内螺纹。
黑铬皮膜处理
黑色的渗透性铬皮膜处理后，用丙烯酸树脂进行涂层处理，提高防锈能力。
氟化黑铬皮膜处理
黑色的渗透性铬皮膜处理后，用氟树脂进行涂层处理，进一步提高防锈能力，而且异物不易粘附在表面。
下面密封垫片
为了防止异物从直线导轨的下方侵入，在滑块的下面安装密封垫片。
C-Lube自润滑部件
在滑块的侧面密封垫片内侧安装含有润滑剂的C-Lube自润滑零件，可延长润滑剂的补给间隔。
