直线导轨 直线导轨L系列

  • 直线导轨L系列
  • C-Lube自润滑直线导轨L
  • 直线导轨L

直线导轨 直线导轨L系列

ML LWL

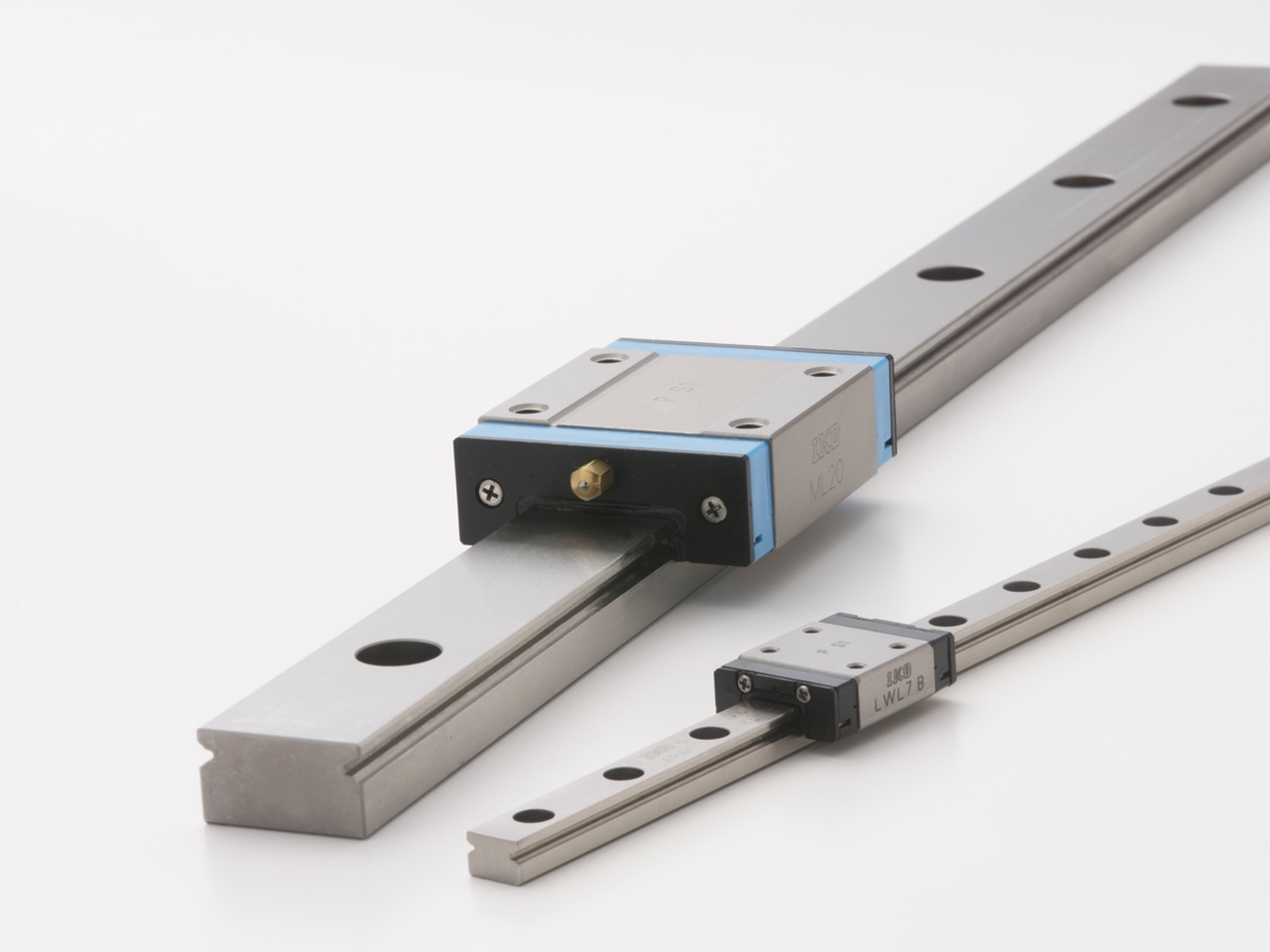

IKO直线导轨L采用2列钢球与轨道4点接触结构，虽然很小，但在承受方向和大小改变的负荷及复合负荷的用途中仍能获得稳定的精度和刚性。以不锈钢制为基本规格，备有丰富的形状和各种尺寸规格，可根据用途选择合适的型号。

C-Lube自润滑直线导轨L

ML

C-Lube自润滑直线导轨L以小型直线导轨直线导轨L系列为基础，内置润滑零件C-Lube自润滑零件，是实现了长期免维护的产品。

自由组合

备有能够自由组合的产品。由于滑块和滑轨是分别进行尺寸管理的，因此各自均可自由增加或更换。

自由组合的详情请点击这里

标准型和宽幅型

滑块的宽度形状有2种，分别是标准型和适合单列使用滑轨的宽幅型。

滑块长度

不锈钢制滚珠固定式备有截面尺寸相同但但滑块长度不同的短型、标准型、高刚性加长型3种，可根据用途适当选择。

不锈钢制和碳钢制

耐腐蚀性优异的不锈钢制最适合医疗设备、各种磁盘的读取装置及半导体制造装置等在无尘室内使用的机械和装置。可对滑轨进行追加加工的碳钢制已应用于搬运装置和处理装置等通用用途。

滚珠固定

滑块中装有钢球保持架，即使将滑块从滑轨上卸下，钢球也不会脱落，从而便于操作。

有内螺纹的滑轨

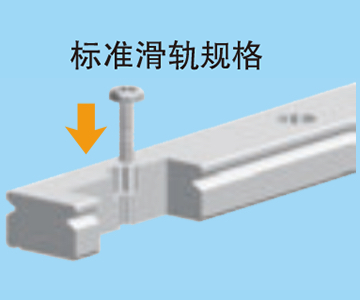

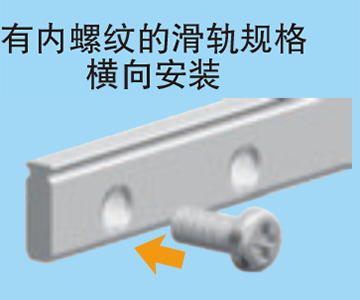

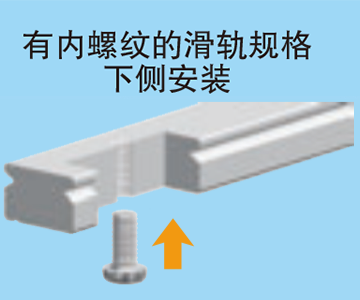

滑轨有在通孔中穿入螺栓向下安装的标准规格，以及在滑轨上加工了螺纹的有内螺纹的滑轨规格，安装方向可以自由选择，扩大了设计机械和装置的自由度。

产品阵容

C-Lube自润滑直线导轨L、直线导轨L　／　不锈钢制

产品 滑轨 滑块长度 结构 型号 大小尺寸
1 2 3 5 7 9 12 15 20 25
C-Lube自润滑直线导轨L 標準レール仕様 ショート 滚珠固定式 MLC - - - ○ ○ ○ ○ ○ ○ ○
标准 滚珠固定式 ML - - - ○ ○ ○ ○ ○ ○ ○
加长型 滚珠固定式 MLG - - - - ○ ○ ○ ○ ○ ○
超ロング 滚珠固定式 MLL - - - - - ○ ○ ○ - -
C-Lube自润滑直线导轨L タップドレール仕様上方向取付け ショート 滚珠非固定式 MLC - - ○ - - - - - - -
滚珠固定式 MLC…N - - - ○ ○ ○ - - - -
标准 滚珠非固定式 ML - - ○ - - - - - - -
滚珠固定式 ML…N - - - ○ ○ ○ - - - -
加长型 滚珠固定式 MLG…N - - - - ○ ○ - - - -
加长型 滚珠固定式 MLL…N - - - - - ○ - - - -
直线导轨L 標準レール仕様 ショート 滚珠固定式 LWLC…B - - - ○ ○ ○ ○ ○ ○ ○
标准 滚珠固定式 LWL…B - - - ○ ○ ○ ○ ○ ○ ○
加长型 滚珠固定式 LWLG…B - - - - ○ ○ ○ ○ ○ ○
直线导轨L タップドレール仕様上方向取付け ショート 滚珠非固定式 LWLC - - ○ - - - - - - -
滚珠固定式 LWLC…N - - - ○ ○ ○ - - - -
标准 滚珠非固定式 LWL - ○ ○ - - - - - - -
滚珠固定式 LWL…N - - - ○ ○ ○ - - - -
加长型 滚珠固定式 LWLG…N - - - - ○ ○ - - - -
直线导轨L タップドレール仕様横方向取付 标准 滚珠非固定式 LWL…Y ○ - - - - - - - - -

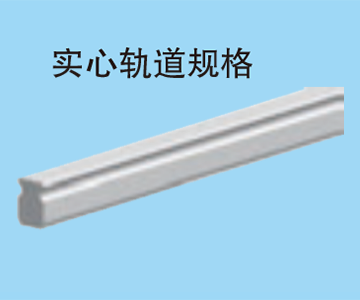

直线导轨L ソリッドレール仕様 标准 滚珠非固定式 LWL ○ - - - - - - - - -

※表中带的备有自由组合规格。

直线导轨L　／　碳素钢制

产品 滑轨 滑块长度 结构 型号 大小尺寸　
1 2 3 5 7 9 12 15 20 25
直线导轨L 標準レール仕様 标准 滚珠固定式 LWL…BCS - - - - - ○ ○ ○ ○ -

※表中带的备有自由组合规格。

C-Lube自润滑直线导轨L、直线导轨L　／　不锈钢制

产品 滑轨 滑块长度 结构 型号 大小尺寸
4 6 10 14 18 24 30 42
C-Lube自润滑直线导轨L
(宽幅型)		 標準レール仕様 ショート 滚珠固定式 MLFC - - ○ ○ ○ ○ ○ ○
滚珠非固定式 MLFC - ○ - - - - - -
标准 滚珠固定式 MLF - - ○ ○ ○ ○ ○ ○
滚珠非固定式 MLF - ○ - - - - - -
加长型 滚珠固定式 MLFG - - - ○ ○ ○ ○ ○
C-Lube自润滑直线导轨L
(宽幅型)		 タップドレール仕様上方向取付け ショート 滚珠固定式 MLFC…N - - ○ ○ ○ - - -
滚珠非固定式 MLFC…N - ○ - - - - - -
标准 滚珠固定式 MLF…N - - ○ ○ ○ - - -
滚珠非固定式 MLF…N - ○ - - - - - -
加长型 滚珠固定式 MLFG…N - - - ○ ○ - - -
直线导轨L
(宽幅型)		 標準レール仕様 ショート 滚珠固定式 LWLFC…B - - ○ ○ ○ ○ ○ ○
滚珠非固定式 LWLFC - ○ - - - - - -
标准 滚珠固定式 LWLF…B - - ○ ○ ○ ○ ○ ○
滚珠非固定式 LWLF ○ ○ - - - - - -
加长型 滚珠固定式 LWLFG…B - - - ○ ○ ○ ○ ○
直线导轨L
(宽幅型)		 タップドレール仕様上方向取付け ショート 滚珠固定式 LWLFC…N - - ○ ○ ○ - - -
滚珠非固定式 LWLFC…N - ○ - - - - - -
标准 滚珠固定式 LWLF…N - - ○ ○ ○ - - -
滚珠非固定式 LWLF…N - ○ - - - - - -
加长型 滚珠固定式 LWLFG…N - - - ○ ○ - - -

※表中带的备有自由组合规格。

直线导轨L　／　碳素钢制

产品 滑轨 滑块长度 结构 型号 大小尺寸
4 6 10 14 18 24 30 42
直线导轨L
(宽幅型)		 標準レール仕様 标准 滚珠固定式 LWLF…BCS - - - - ○ ○ ○ ○

※表中带的备有自由组合规格。

特殊规格

下面密封垫片

为了防止异物从直线导轨的下方侵入，在滑块的下面安装密封垫片。

C-Lube自润滑部件

在滑块的侧面密封垫片内侧安装含有润滑剂的C-Lube自润滑部件，可延长润滑剂的补给间隔。

特殊环境用密封垫片

将标准配备的侧面密封垫片及下面密封垫片更换为能在高温环境下使用的特殊环境用侧面密封垫片。


如需其他特殊环境规格，请点击这里
