直线导轨 直线导轨H系列
直线导轨 直线导轨H系列
IKO直线导轨装有与轨道4点接触的2列大直径钢球，即使是用于方向及大小发生变动的负荷及复合负荷作用的用途时，也能获得稳定的高精度和刚性。滚珠型中额定负荷和刚性最高的系列，形状和尺寸种类丰富，可根据用途选择合适的型号。
C-Lube自润滑直线导轨H
C-Lube自润滑直线导轨H以使用大直径钢球的大额定负荷、高刚性直线导轨直线导轨H系列为基础，内置润滑零件C-Lube自润滑零件，是实现了长期免维护的产品。
免维护
由于C-Lube自润滑零件内的润滑油能长期保持润滑性能，从而减少了烦琐的润滑管理工时。
直线导轨H
自由组合
备有能够自由组合的产品。由于滑块和滑轨是分别进行尺寸管理的，因此各自均可自由增加或更换。
法兰型和滑块型

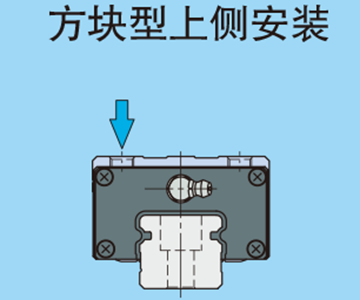

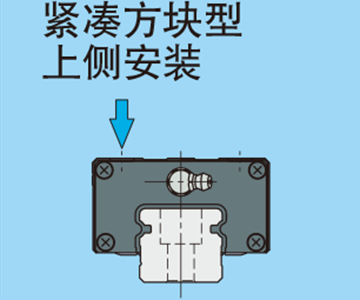

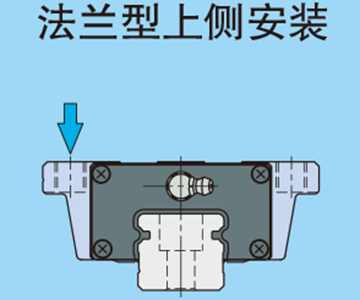

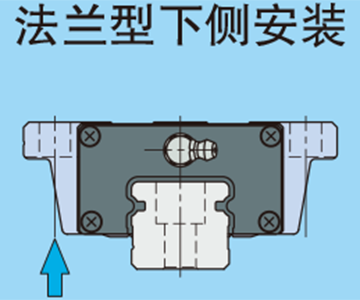

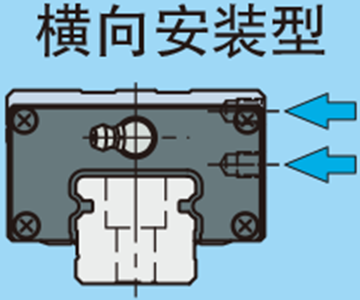

滑块有5种形状，分别是安装方向不同的2种法兰型，以及高度尺寸和安装方向不同且宽度窄的3种滑块型。
滑块长度
备有标准型和截面尺寸相同但长度不同的短型、高刚性加长型，可根据用途适当选择。
不锈钢制

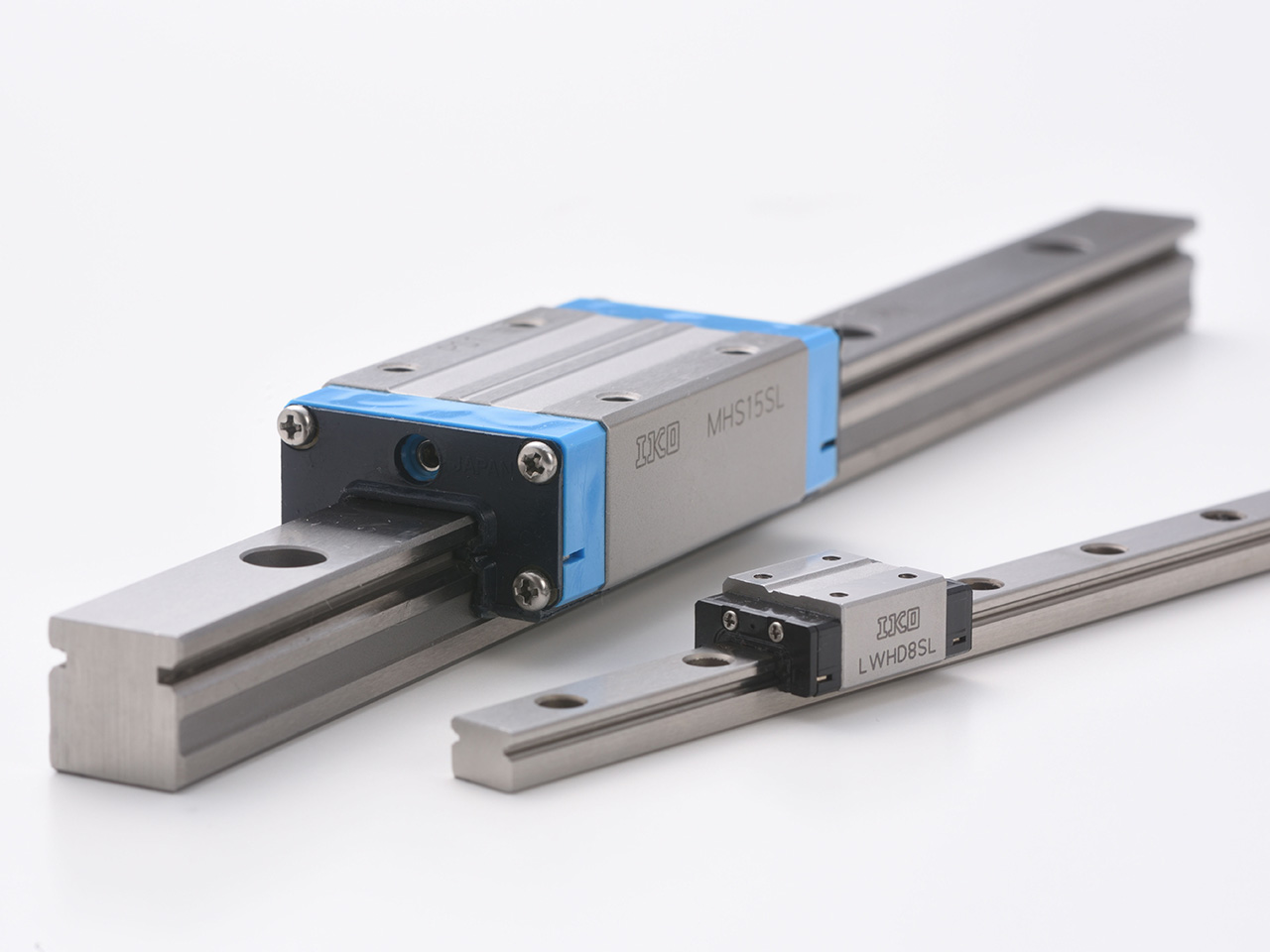

还备有耐腐蚀性优异的不锈钢制产品，最适合在无尘室内使用的医疗设备、各种磁盘的读取装置及半导体制造装置等。
高防尘规格
备有将所有面经过磨削加工的专用滑轨和装有特殊形状侧面密封垫片及下面密封垫片的滑块组合在一起，防尘性能优异的高防尘规格。
微型尺寸
还备有滑轨宽度8mm、10mm、12mm的微型规格，进一步拓展了用途。
产品阵容
C-Lube自润滑直线导轨H、直线导轨H ／ 不锈钢制
| 产品 | 滑块形状 | 滑块长度 | 型号 | 大小尺寸 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 8 | 10 | 12 | 15 | 20 | 25 | 30 | 35 | 45 | 55 | 65 | ||||
| C-Lube自润滑直线导轨H |
 |
 |
MHT…SL | ○ (1) |
○ (1) |
○ (1) |
○ | ○ | ○ | ○ | - | - | - | - |
| C-Lube自润滑直线导轨H |
 |
 |
MHDC…SL | ○ | ○ | ○ | - | - | - | - | - | - | - | - |
 |
MHD…SL | ○ | ○ | ○ | - | - | - | - | - | - | - | - | ||
 |
MHDG…SL | ○ | ○ | ○ | - | - | - | - | - | - | - | - | ||
| C-Lube自润滑直线导轨H |
 |
 |
MHS…SL | - | - | - | ○ | ○ | ○ | ○ | - | - | - | - |
| 直线导轨H |
 |
 |
LWH…SL | - | - | - | ○ | ○ | ○ | ○ | - | - | - | - |
| 直线导轨H |
|
 |
LWHT…SL | ○ (1) |
○ (1) |
○ (1) |
○ | ○ | ○ | ○ | - | - | - | - |
| 直线导轨H |
|
 |
LWHDC…SL | ○ | ○ | ○ | - | - | - | - | - | - | - | - |
 |
LWHD…SL | ○ | ○ | ○ | - | - | - | - | - | - | - | - | ||
 |
LWHDG…SL | ○ | ○ | ○ | - | - | - | - | - | - | - | - | ||
| 直线导轨H |
|
 |
LWHS…SL | - | - | - | ○ | ○ | ○ | ○ | - | - | - | - |
注(1) 也可以安装在下侧。
※表中带的备有自由组合规格。
C-Lube自润滑直线导轨H、直线导轨H ／ 碳素钢制
| 产品 | 滑块形状 | 滑块长度 | 型号 | 大小尺寸 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 8 | 10 | 12 | 15 | 20 | 25 | 30 | 35 | 45 | 55 | 65 | ||||
| C-Lube自润滑直线导轨H |
|
 |
MH | - | - | - | ○ | ○ | ○ | ○ | ○ | ○ | - | - |
 |
MH…M（U) | - | - | - | - | - | ○ | ○ | - | - | - | - | ||
 |
MHG | - | - | - | - | ○ | ○ | ○ | ○ | ○ | - | - | ||
| C-Lube自润滑直线导轨H |
|
 |
MHT | - | - | ○ (1) |
○ | ○ | ○ | ○ | ○ | ○ | - | - |
 |
MHT…M（U) | - | - | - | - | - | ○ | ○ | - | - | - | - | ||
 |
MHTG | - | - | - | ○ (1) |
○ | ○ | ○ | ○ | ○ | - | - | ||
| C-Lube自润滑直线导轨H |
|
 |
MHD | - | - | ○ (1) |
○ | - | ○ | ○ | ○ | ○ | - | - |
 |
MHD…M(U) | - | - | - | - | - | ○ | ○ | - | - | - | - | ||
 |
MHDG | - | - | - | - | - | ○ | ○ | ○ | ○ | - | - | ||
| C-Lube自润滑直线导轨H |
|
 |
MHS | - | - | - | ○ | ○ | ○ | ○ | - | - | - | - |
 |
MHS…M(U) | - | - | - | - | - | ○ | ○ | - | - | - | - | ||
 |
MHSG | - | - | - | ○ | ○ | ○ | ○ | - | - | - | - | ||
| 直线导轨H |
|
 |
LWH…B | - | - | - | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
 |
LWH…M（U) | - | - | - | ○ | ○ | ○ | ○ | ○ | ○ | - | - | ||
 |
LWHG | - | - | - | - | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||
| 直线导轨H |
|
 |
LWHT…B | - | - | ○ (1)(2) |
○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
 |
LWHT…M（U) | - | - | - | ○ | ○ | ○ | ○ | ○ | ○ | - | - | ||
 |
LWHTG | - | - | - | - | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||
| 直线导轨H |
|
 |
LWHD…B | - | - | ○ (2) |
○ | - | ○ | ○ | ○ | ○ | ○ | ○ |
 |
LWHD…M(U) | - | - | - | ○ | - | ○ | ○ | ○ | ○ | - | - | ||
 |
LWHDG | - | - | - | - | - | ○ | ○ | ○ | ○ | ○ | ○ | ||
| 直线导轨H |
|
 |
LWHS…B | - | - | - | ○ | ○ | ○ | ○ | - | - | - | - |
|
|
LWHD…M(U) | - | - | - | ○ | ○ | ○ | ○ | - | - | - | - | ||
 |
LWHSG | - | - | - | - | ○ | ○ | ○ | - | - | - | - | ||
| 直线导轨H |
 |
 |
LWHY | - | - | - | ○ | ○ | ○ | ○ | ○ | ○ | - | - |
注(1) 也可以安装在下侧。
注(2) 形式标记中不带“…B”。
※表中带的备有自由组合规格。
特殊规格
滑轨安装孔用防尘盖
附带滑轨安装孔用的专用防尘盖。可塞住滑轨安装孔，提高运动方向的密封性。我公司也备有铝合金制的防尘盖，需要时请向IKO咨询。
滑轨用密封板
安装滑轨用密封板后供货。滑轨安装完毕后，用冲压成U字形的不 锈钢制薄板覆盖在上表面，进一步提高密封性。侧面密封垫片更换为专 用密封件。 此外，安装密封板时，请参照同包装的密封板使用说明书。
双层密封垫片
在自由组合规格的滑块单件上装上两层侧面密封垫片，提高防尘性能。
刮板
在滑块上安装金属制的刮板。刮板为非接触结构，可有效排除粘附在滑轨上的较大异物。
防尘罩安装用内螺纹
在滑块和滑轨的端面设有防尘罩安装用内螺纹。
黑铬皮膜处理
黑色的渗透性铬皮膜处理后，用丙烯酸树脂进行涂层处理，提高防锈能力。
氟化黑铬皮膜处理
黑色的渗透性铬皮膜处理后，用氟树脂进行涂层处理，进一步提高防锈能力，而且异物不易粘附在表面。
内面密封垫片
滑块内部安装内面密封垫片。
下面密封垫片
为了防止异物从直线导轨的下方侵入，在滑块的下面安装密封垫片。
C-Lube自润滑部件
在滑块的侧面密封垫片内侧安装含有润滑剂的C-Lube自润滑部件，可延长润滑剂的补给间隔。
