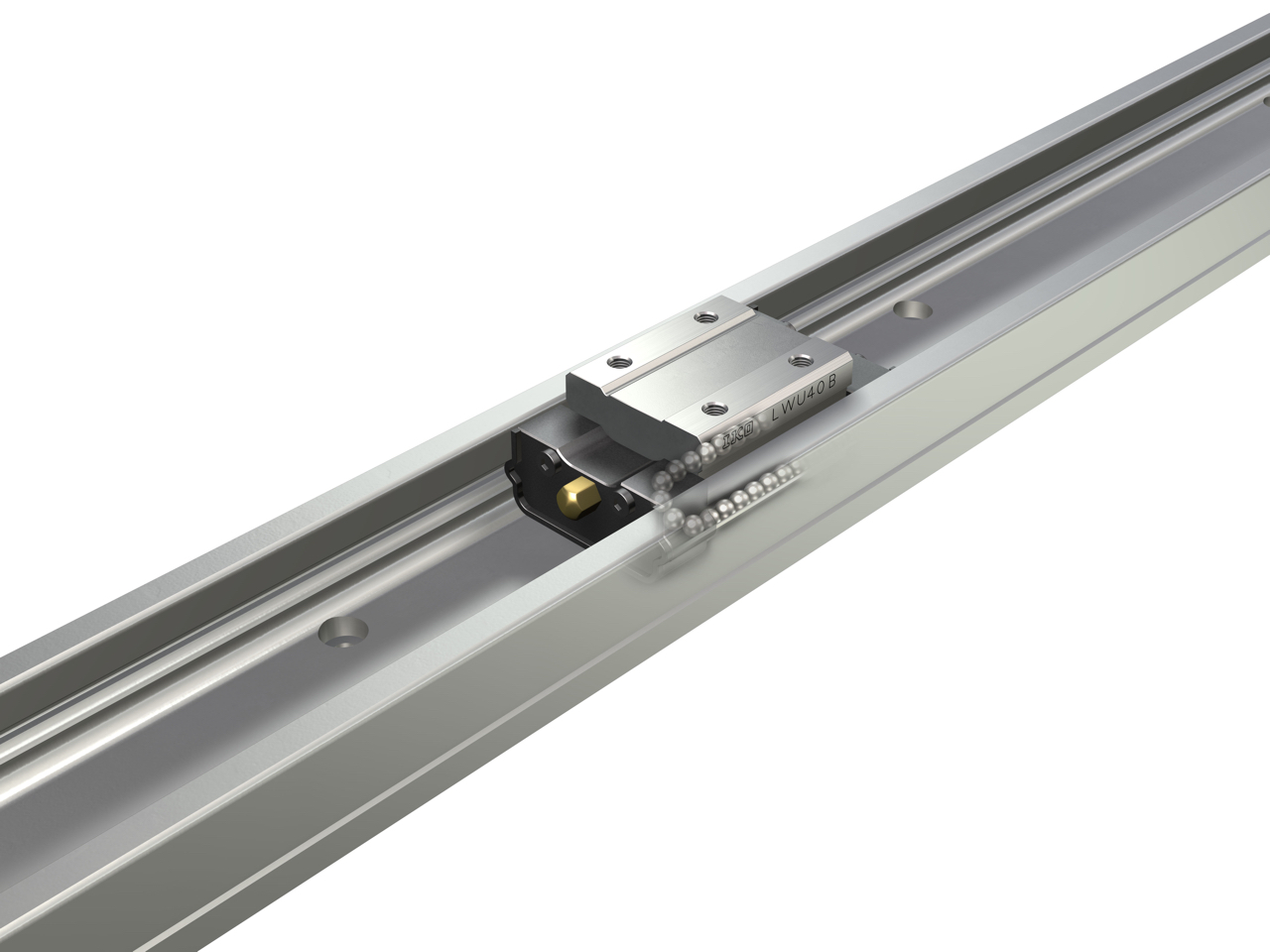

IKO直线导轨U是轨道设置在U字形截面的滑轨内侧,滑块配置在轨道内侧的直线导轨装置。由于采用了U字形滑轨,大大提高了抗滑轨力矩及扭曲的刚性。因此,除了按照传统在滑轨上固定安装基座外,还可以通过单侧提升或两端支撑的方式使用滑轨,也可以作为机械、装置的结构件使用。
C-Lube自润滑直线导轨UL
C-Lube自润滑直线导轨UL以滑轨截面为U字形的直线导轨U系列为基础,内置润滑零件C-Lube自润滑零件,是实现了长期免维护的产品。
免维护
由于C-Lube自润滑零件内的润滑油能长期保持润滑性能,从而减少了烦琐的润滑管理工时。
轻量、小型

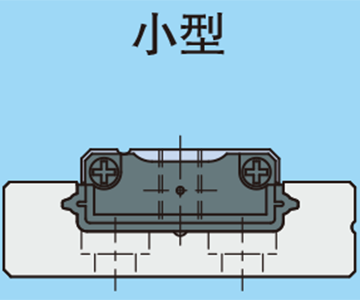

小型系列的直线导轨U内置C-Lube自润滑零件,因此外形尺寸不变,轻量而且紧凑。
不锈钢制
还备有耐腐蚀性优异的不锈钢制产品,最适合在无尘室内使用的医疗设备、各种磁盘的读取装置及半导体制造装置等。
直线导轨U
U字形滑轨
采用全新思维的U字形滑轨,大大提高了抗力矩及抗扭曲的刚性。滑轨可以单侧提升或两端支撑使用,也可以作为机械设备的结构件使用,安装方法更自由。
高精度、高刚性
由于采用滑块上配置的2列大口径钢球与轨道4点接触的结构,即使用于方向及大小会变动的负荷及复合负荷作用的用途,仍能获得稳定的高精度和高刚性。
截面低、小巧紧凑
大大降低了滑块与滑轨的截面高度,结构紧凑,因此驱动机构等外围设备的设计自由度大大提高,有利于机械设备的小型化、轻量化。
滚珠固定
滑块中装有钢球保持架,即使将滑块从滑轨上卸下,钢球也不会脱落,从而便于操作。
可根据用途进行追加加工
可以对滑轨进行追加加工,因此可以将驱动机构等外围设备直接固定在滑轨上。(※滑轨的轨道周围不可以进行追加加工。有关追加加工范围的详细内容,请咨询IKO。)
产品阵容

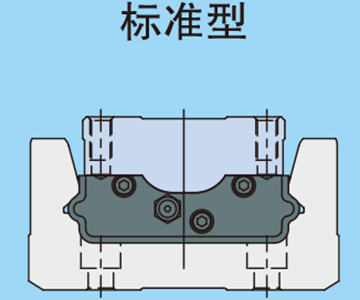

产品 | 材质 | 滑块形状 | 型号 | 大小尺寸 | |||||
---|---|---|---|---|---|---|---|---|---|
25 | 30 | 40 | 50 | 60 | 86 | ||||
直线导轨U | 碳素钢制 |
![]() |
LWU…B | - | - | ○ | ○ | ○ | ○ |
C-Lube自润滑直线导轨UL | 不锈钢制 |
![]() |
MUL | ○ | ○ | - | - | - | - |
特殊规格
滑轨安装孔用防尘盖
附带滑轨安装孔用的专用防尘盖。可塞住滑轨安装孔,提高运动方向的密封性。也备有铝合金制的防尘盖,请向IKO咨询。
黑铬皮膜处理
黑色的渗透性铬皮膜处理后,用丙烯酸树脂进行涂层处理,提高防锈能力。
上面密封垫片
为了防止异物从直线导轨的上方侵入,在滑块的顶面安装密封垫片。
C-Lube自润滑部件
在滑块的侧面密封垫片内侧安装含有润滑剂的C-Lube自润滑部件,可延长润滑剂的补给间隔。
