直线导轨 直线导轨E系列
直线导轨 直线导轨E系列
直线导轨E是紧凑型滑块在滑轨上做无限直线运动的直线导轨。采用2列钢球与轨道4点接触结构，即使是用于方向及大小发生变动的负荷及复合负荷作用的用途时，依然能获得稳定的高精度和刚性。该系列产品形状、尺寸种类丰富，是通用性极高的简约型多功能导向设备。
C-Lube自润滑直线导轨E
C-Lube自润滑直线导轨E以直线导轨E系列为基础，内置润滑零件C-Lube自润滑零件，是实现了长期免维护的产品。
免维护
由于C-Lube自润滑零件内的润滑油能长期保持润滑性能，从而减少了烦琐的润滑管理工时。
直线导轨E
自由组合
备有能够自由组合的产品。由于滑块和滑轨是分别进行尺寸管理的，因此各自均可自由增加或更换。
紧凑型设计
更低、更窄、更短……追求全方位紧凑化。

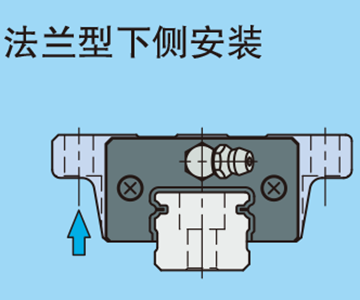

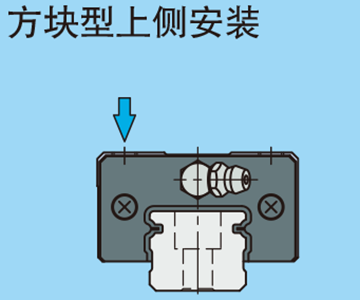

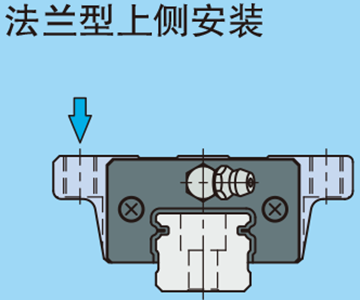

法兰型和滑块型
滑块有3种形状，分别是安装方向不同的2种法兰型，以及宽度窄的滑块型。
滑块长度
备有标准型和截面尺寸相同但长度不同的短型、高刚性加长型。
不锈钢制
还备有耐腐蚀性优异的不锈钢制产品，最适合在无尘室内使用的医疗设备、各种磁盘的读取装置及半导体制造装置等。
低噪音直线导轨E
低噪音直线导轨E是通过对钢球循环彻底进行动作分析和音质分析优化了设计的直线导轨。通过装入防止钢球间直接接触的树脂制分离器，实现了顺畅安静的动作。应用于大量使用直线导轨的生产设备机械等，能够为创造低噪音的工厂环境和宜居生活环境作出贡献。
低噪音
通过装入树脂制分离器防止钢球间直接接触，实现了顺畅安静的动作。
应用于大量使用直线导轨的生产设备机械等，能够为创造低噪音的工厂环境和宜居生活环境作出贡献。
尺寸与直线导轨E互换
安装尺寸与直线导轨E相同，无需变更机械、装置的设计即可直接进行替换。
产品阵容
C-Lube自润滑直线导轨E、直线导轨E ／ 不锈钢制
| 产品 | 滑块形状 | 滑块长度 | 型号 | 大小尺寸 | |||||
|---|---|---|---|---|---|---|---|---|---|
| 15 | 20 | 25 | 30 | 35 | 45 | ||||
| C-Lube自润滑直线导轨E |
 |
 |
MEC…SL | ○ | ○ | ○ | ○ | - | - |
 |
ME…SL | ○ | ○ | ○ | ○ | - | - | ||
 |
MEG…SL | ○ | ○ | ○ | ○ | - | - | ||
| C-Lube自润滑直线导轨E |
 |
 |
METC…SL | ○ | ○ | ○ | ○ | - | - |
 |
MET…SL | ○ | ○ | ○ | ○ | - | - | ||
 |
METG…SL | ○ | ○ | ○ | ○ | - | - | ||
| C-Lube自润滑直线导轨E |
 |
 |
MESC…SL | ○ | ○ | ○ | ○ | - | - |
 |
MES…SL | ○ | ○ | ○ | ○ | - | - | ||
 |
MESG…SL | ○ | ○ | ○ | ○ | - | - | ||
| 直线导轨E |
|
 |
LWEC…SL | ○ | ○ | ○ | ○ | - | - |
 |
LWE…SL | ○ | ○ | ○ | ○ | - | - | ||
 |
LWEG…SL | ○ | ○ | ○ | ○ | - | - | ||
| 直线导轨E |
|
 |
LWETC…SL | ○ | ○ | ○ | ○ | - | - |
 |
LWET…SL | ○ | ○ | ○ | ○ | - | - | ||
 |
LWETG…SL | ○ | ○ | ○ | ○ | - | - | ||
| 直线导轨E |
|
 |
LWESC…SL | ○ | ○ | ○ | ○ | - | - |
 |
LWES…SL | ○ | ○ | ○ | ○ | - | - | ||
 |
LWESG…SL | ○ | ○ | ○ | ○ | - | - | ||
※表中带的备有自由组合规格。
C-Lube自润滑直线导轨E、直线导轨E ／ 碳素钢制
| 产品 | 滑块形状 | 滑块长度 | 型号 | 大小尺寸 | |||||
|---|---|---|---|---|---|---|---|---|---|
| 15 | 20 | 25 | 30 | 35 | 45 | ||||
| C-Lube自润滑直线导轨E |
|
 |
MEC | ○ | ○ | ○ | ○ | ○ | - |
 |
ME | ○ | ○ | ○ | ○ | ○ | ○ | ||
 |
MEG | ○ | ○ | ○ | ○ | - | - | ||
| C-Lube自润滑直线导轨E |
|
 |
METC | ○ | ○ | ○ | ○ | ○ | - |
 |
MET | ○ | ○ | ○ | ○ | ○ | ○ | ||
 |
METG | ○ | ○ | ○ | ○ | - | - | ||
| C-Lube自润滑直线导轨E |
|
 |
MESC | ○ | ○ | ○ | ○ | ○ | - |
 |
MES | ○ | ○ | ○ | ○ | ○ | ○ | ||
 |
MESG | ○ | ○ | ○ | ○ | - | - | ||
| 直线导轨E |
|
 |
LWEC | ○ | ○ | ○ | ○ | ○ | - |
 |
LWE | ○ | ○ | ○ | ○ | ○ | ○ | ||
 |
LWEG | ○ | ○ | ○ | ○ | - | - | ||
| 直线导轨E |
|
 |
LWETC | ○ | ○ | ○ | ○ | ○ | - |
 |
LWET | ○ | ○ | ○ | ○ | ○ | ○ | ||
 |
LWETG | ○ | ○ | ○ | ○ | - | - | ||
| 直线导轨E |
|
 |
LWESC | ○ | ○ | ○ | ○ | ○ | - |
 |
LWES | ○ | ○ | ○ | ○ | ○ | ○ | ||
 |
LWESG | ○ | ○ | ○ | ○ | - | - | ||
※表中带的备有自由组合规格。
低噪音直线导轨E ／ 碳素钢制
| 产品 | 滑块形状 | 滑块长度 | 型号 | 大小尺寸 | |||||
|---|---|---|---|---|---|---|---|---|---|
| 15 | 20 | 25 | 30 | 35 | 45 | ||||
| 低噪音直线导轨 |
|
 |
LWE…Q | ○ | ○ | ○ | ○ | ○ | - |
| 低噪音直线导轨 |
|
 |
LWET…Q | ○ | ○ | ○ | ○ | ○ | - |
| 低噪音直线导轨 |
|
 |
LWES…Q | ○ | ○ | ○ | ○ | ○ | - |
特殊规格
滑轨安装孔用防尘盖
附带滑轨安装孔用的专用防尘盖。可塞住滑轨安装孔，提高运动方向的密封性。我公司也备有铝合金制的防尘盖，需要时请向IKO咨询。
双层密封垫片
在自由组合规格的滑块单件上装上两层侧面密封垫片，提高防尘性能。
刮板
在滑块上安装金属制的刮板。刮板为非接触结构，可有效排除粘附在滑轨上的较大异物。
防尘罩安装用内螺纹
在滑块和滑轨的端面设有防尘罩安装用内螺纹。
黑铬皮膜处理
黑色的渗透性铬皮膜处理后，用丙烯酸树脂进行涂层处理，提高防锈能力。
氟化黑铬皮膜处理
黑色的渗透性铬皮膜处理后，用氟树脂进行涂层处理，进一步提高防锈能力，而且异物不易粘附在表面。
下面密封垫片
为了防止异物从直线导轨的下方侵入，在滑块的下面安装密封垫片。
C-Lube自润滑部件
在滑块的侧面密封垫片内侧安装含有润滑剂的C-Lube自润滑部件，可延长润滑剂的补给间隔。
