直動案内機器 フラットケージ

  • フラットケージ

直動案内機器 フラットケージ

FT FTW…A

IKOフラットケージは、高精度なころと保持器を組み合わせたシンプル構造で、ころの直径を断面高さとする、低断面な有限直動案内です。
小さなピッチでころを組み込んでいるので、定格荷重が大きく、高剛性です。

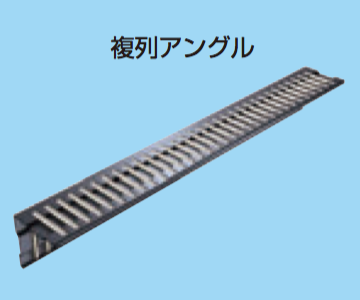

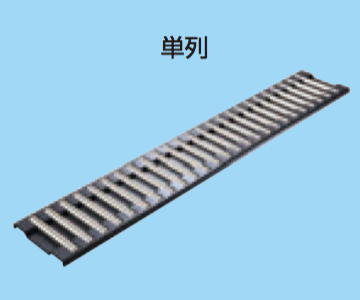

単列形式と90°アングルをもった複列形式が標準化されており、工作機械のベッドなどのすべり案内部を大幅な設計変更することなく、転がり案内へ変更できます。
高精度に加工した保持器でころを案内しているので摩擦抵抗が小さく、スティックスリップのない安定した直線運動が得られます。また、合成樹脂製保持器のものは、音響を重要視する用途に最適です。
ころと保持器は分離しないため、取扱いが容易です。

フラットケージ


ラインナップ

フラットゲージ

製品 形状 材料 形式 大きさ
20 25 30 35 40 50 100 200
フラットゲージ 単列 鋼製 FT
フラットゲージ 合成樹脂 FT…N - - - -
フラットゲージ 複列アンサンブル 鋼製 FTW…A - - - -
