IKO 精密ボールスライド BSP/BSPG/BSR

IKO 精密ボールスライド BSP/BSPG/BSR

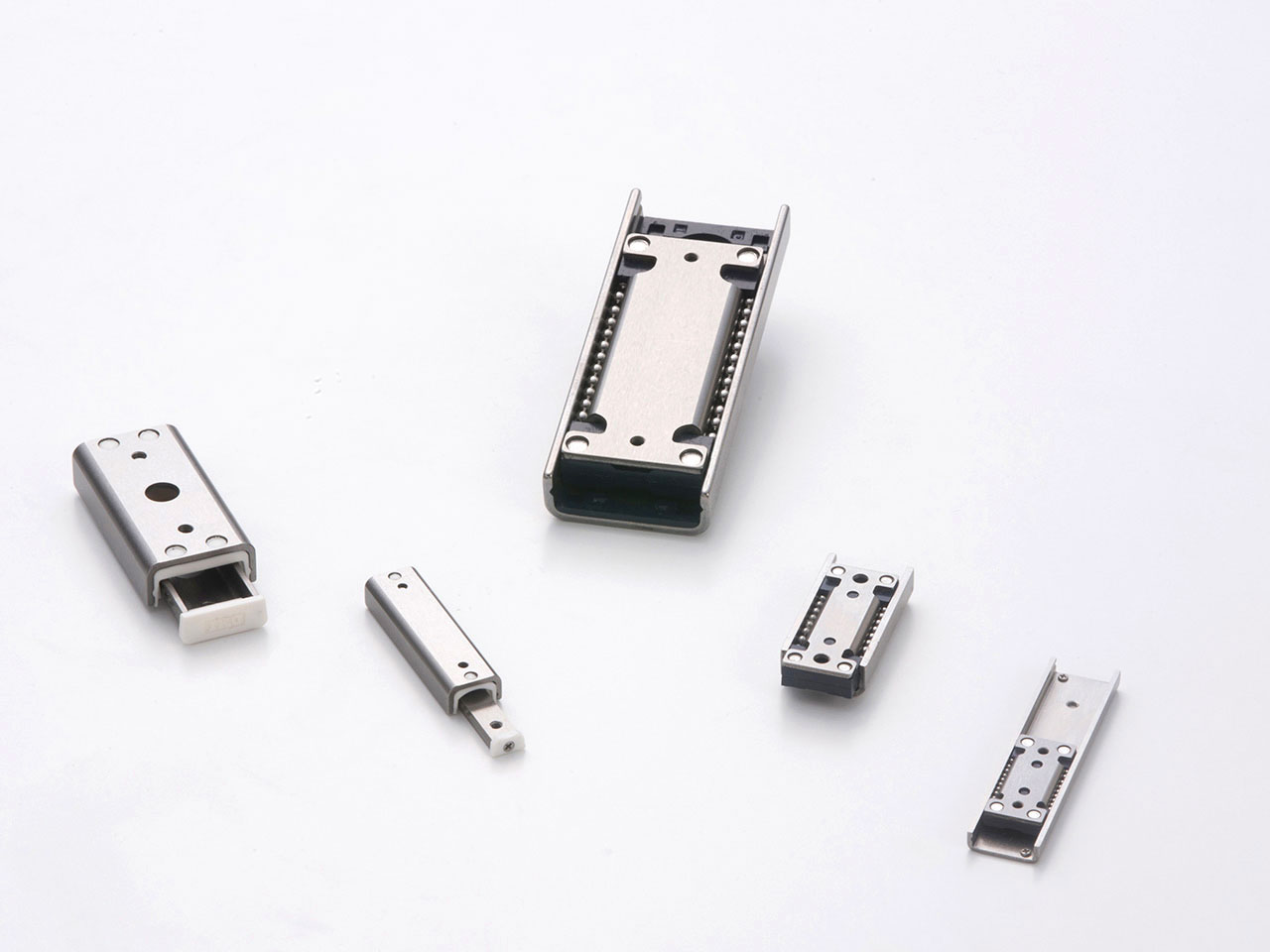

IKO精密ボールスライドは、ステンレス鋼板をU字形に精密成形し、軌道部分と取付面を一体にした極めて小形で軽量な転がり案内を行う直動案内機器です。高い性能と品質を長期にわたり安定して維持できるため、精密計測装置やコンピュータ外部記憶装置の磁気ヘッド案内部、更には半導体の製造・検査装置など精密直線運動用機能部品として広く使用されています。
性能やサイズの種類が豊富にそろっており、用途に応じて適切な形式を選択できます。

ダウンロード

CADデータをダウンロード 製品カタログPDFをダウンロード
カタログに掲載のない製品もございます。また、お客様のご要望に合わせ開発もいたします。まずはお気軽にお問い合わせください。

製品特長

優れた耐食性
すべての鋼製部品にステンレス鋼を使用しているので耐食性に優れ、クリーンルーム内での使用にも最適です。
静かで滑らかな運動
鋼球の優れた保持・案内機構と精密に仕上げられた軌道面により、極めて静かで円滑な摩擦抵抗の小さな直線運動を行います。微小送りの運動時にも高い応答性と位置決め精度が得られます。
高い安全性
すべての合成樹脂製部品に不燃性又は自己消火性材料を使用しているので、難燃性が必要な家庭用機器やOA機器などにも広く使用できます。
軽量でコンパクト
直線運動機構に必要な部品を極力一体にして軽量化を図り、各部品を機能的に配置して小形化しているので、直線運動案内部を大幅に軽量化しコンパクトにすることができます。
安定した性能
2条の鋼球列は、軌道と4点で接触する構造のため、あらゆる方向の荷重に対し安定した負荷能力をもっています。また構造がシンプルなため、加工誤差や組付誤差が少なく高い運動精度が得られます。
