Guia de Rolagem de Movimentação Linear Guia Linear Série U
Guia de Rolagem de Movimentação Linear Guia Linear Série U
A Guia linear Série U da IKO é uma guia de rolagem de movimentação linear com uma estrutura contendo um canal dentro do trilho de seção em U e patins no seu interior. Com o trilho em forma de U, a rigidez do trilho contra torção e momento de carga do trilho é muito maior. Portanto, é possível não apenas fixar o trilho na base de montagem como é feito convencionalmente, mas também usar o trilho como um braço estrutural, como um cantilever ou suporte de duas extremidades em máquinas e equipamentos.

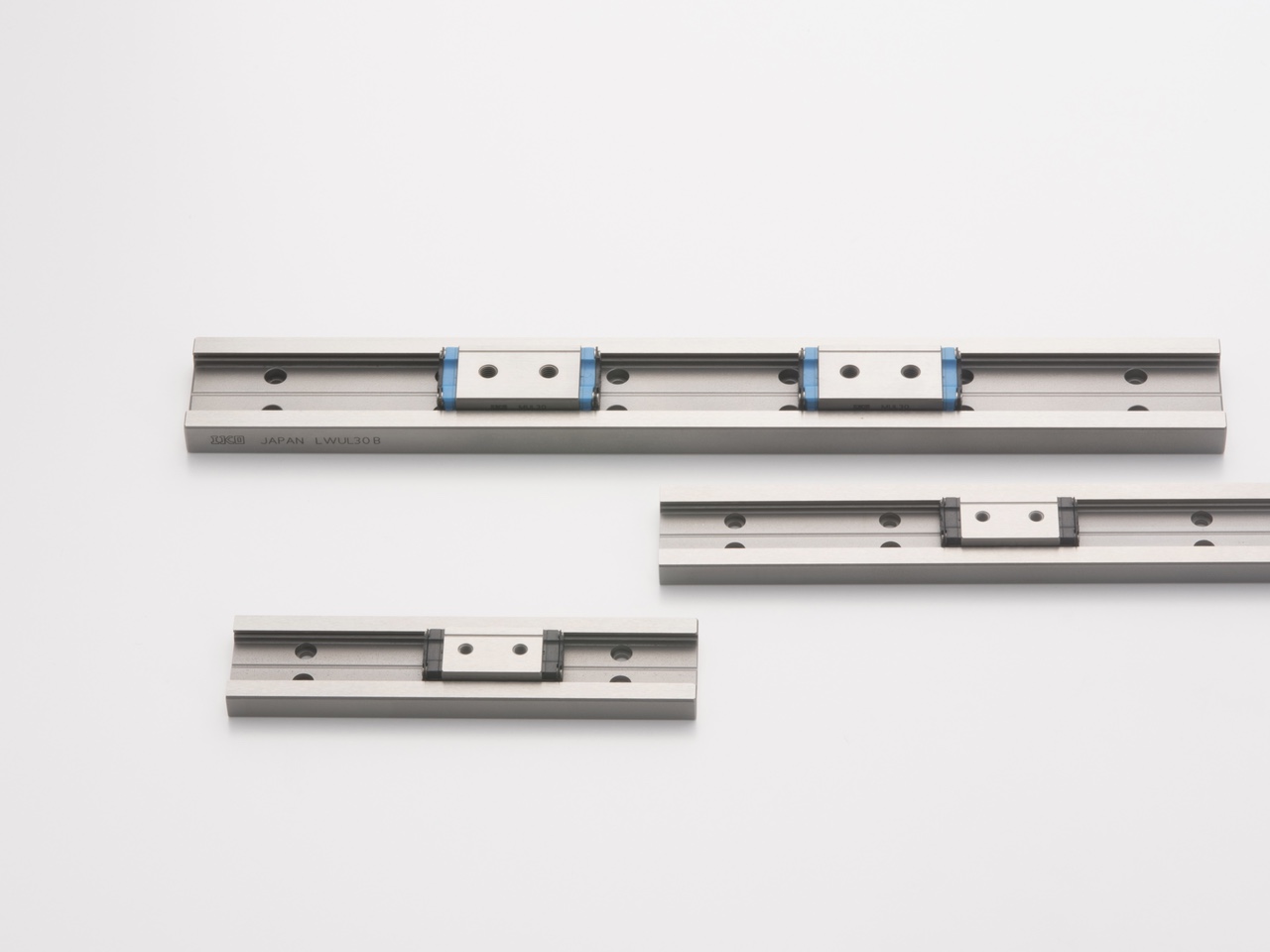

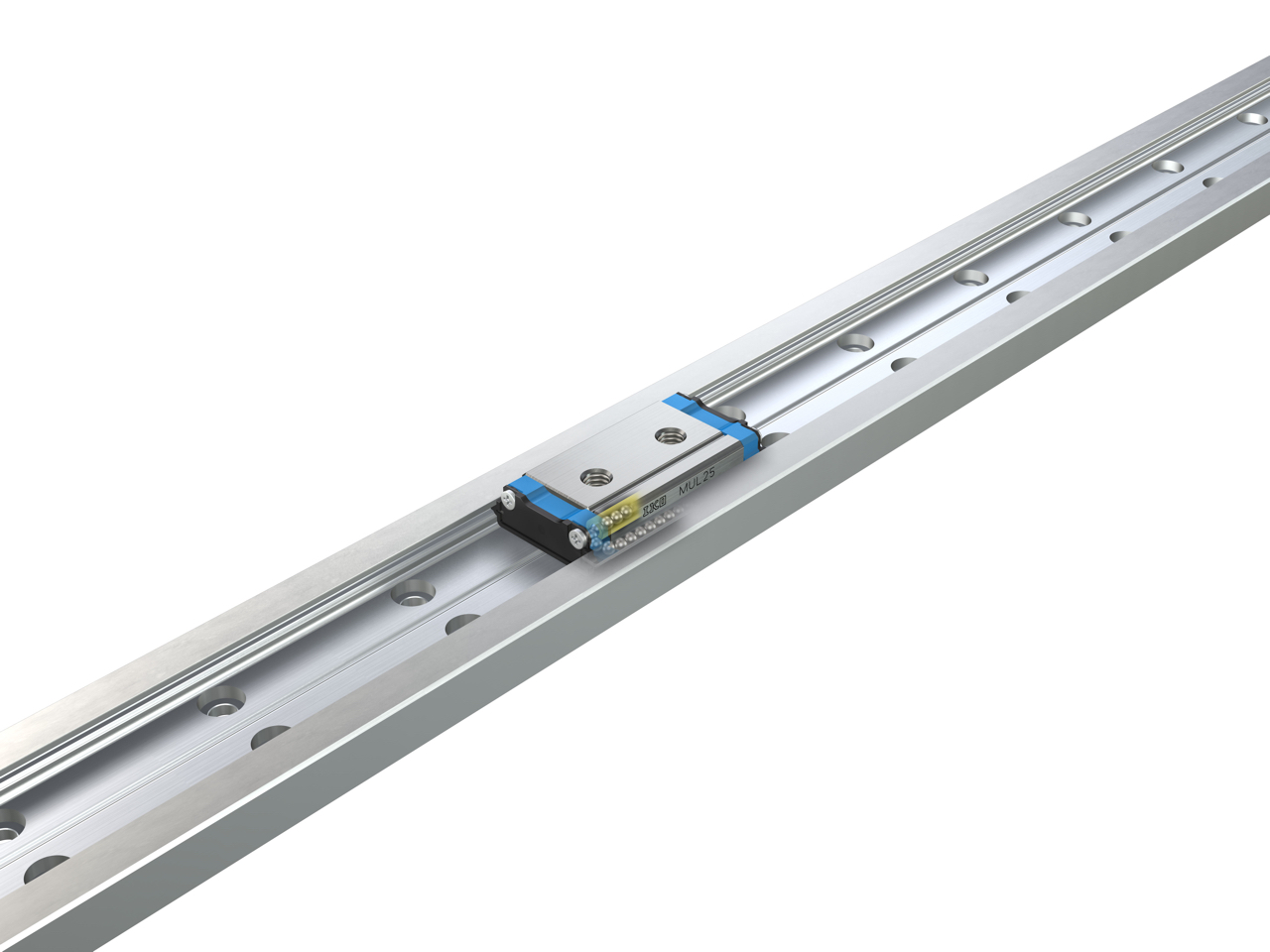

Guia Linear C-Lube MUL
A Guia Linear C-Lube MUL é uma guia de rolagem de movimentação linear da Série U com uma seção transversal do trilho em forma de U e um componente de lubrificação C-Lube integrado que proporciona uso livre de manutenção a longo prazo.
Livre de manutenção
O óleo de lubrificação no interior da C-Lube mantém o desempenho de lubrificação por longo período e reduz o tedioso trabalho de gestão de lubrificação.
Leve e compacto
Como a C-Lube é integrada na pequena Guia linear U, é leve e compacta com as mesmas dimensões externas.
Produzido em aço inoxidável
Tipos de aço inoxidável também estão disponíveis, com excelente resistência a corrosão e ideais para uso em salas esterilizadas, como em equipamentos médicos, leitores de disco e dispositivos de fabricação de semicondutores.

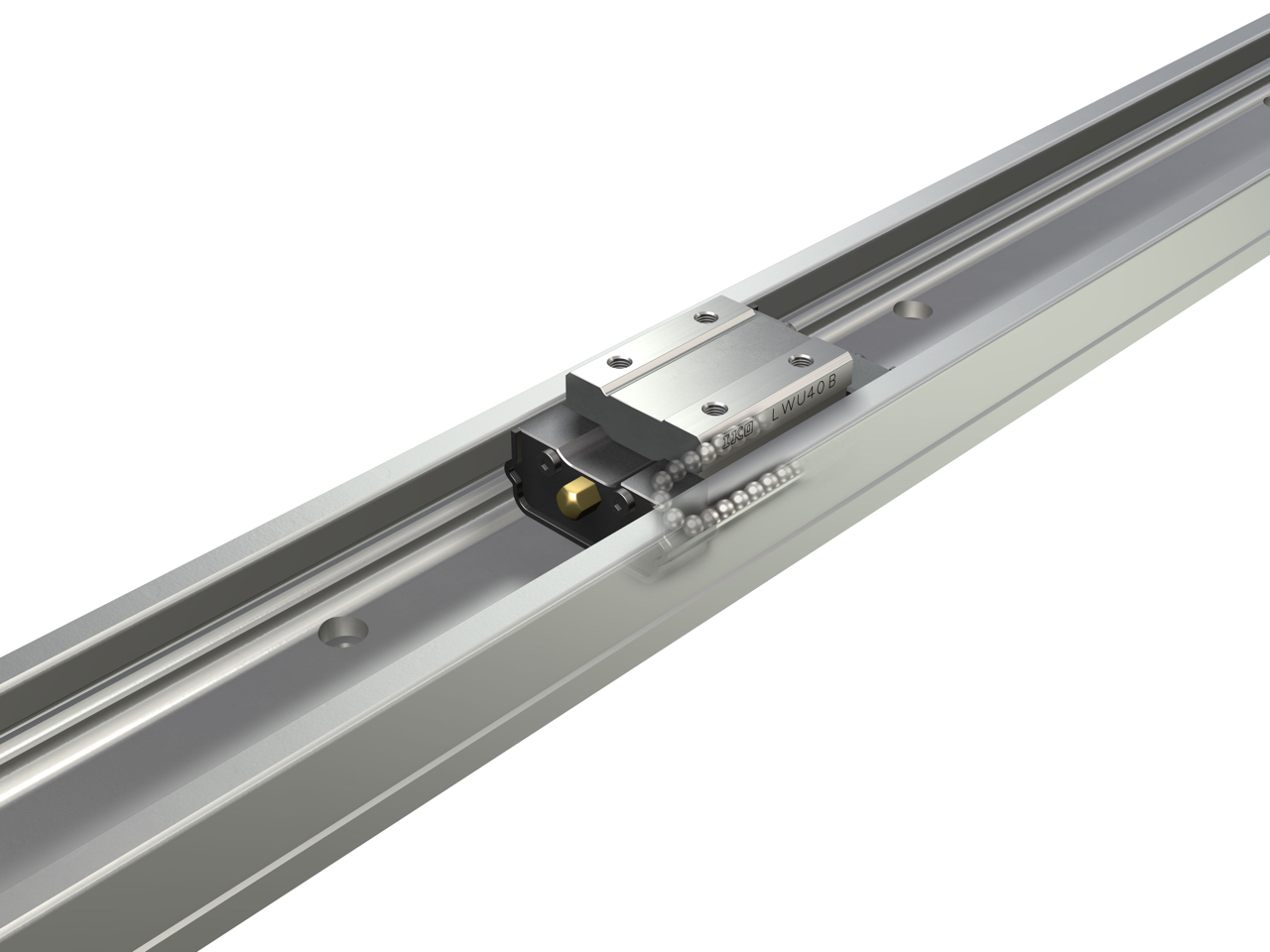

Guia Linear U
Trilho em forma de U
Além disso, ao adotar um revolucionário trilho em forma de U, a rigidez do trilho no momento de carga e na torção é muito maior. O trilho pode ser usado como um braço de estrutura, como um cantilever ou suporte com duas extremidades em máquinas e equipamentos. O usuário, portanto, possui maior liberdade de montagem.
Alta precisão e alta rigidez
Como os patins possuem uma estrutura na qual duas fileiras de esferas de diâmetro grande entram em contato com a superfície do canal em quatro pontos, precisão e rigidez estáveis podem ser obtidas até mesmo em aplicações em que cargas com direção e tamanho variável ou cargas complexas são aplicadas.
Formato compacto com baixa altura transversal
Como os patins e o trilho são compactados com sua altura seccional a mais baixa possível, o grau de liberdade ao projetar dispositivos periféricos como mecanismos de acionamento é expandida, contribuindo com a redução no tamanho e peso de maquinários e equipamentos.
Retenção de esferas
Os patins possuem uma banda retentora de esferas, o que evita que as esferas caiam quando os patins são removidos do trilho, tornando-os fáceis de manusear.
Usinagem adicional disponível para corresponder às necessidades
Modificações adicionais são possíveis para fixar componentes mecânicos como um mecanismo de acionamento diretamente no trilho. (* Modificações adicionais não são possíveis ao redor do canal do trilho. Para obter informações detalhadas sobre o escopo das modificações adicionais, entre em contato com a IKO.)
Linha
Produto | Material | Formato dos patins | Modelo | Tamanho | |||||
---|---|---|---|---|---|---|---|---|---|
25 | 30 | 40 | 50 | 60 | 86 | ||||
Guia linear U | Produzida em aço de alto carbono |
![]() |
LWU…B | - | - | ○ | ○ | ○ | ○ |
Guia linear C-Lube UL | Produzido em aço inoxidável |
![]() |
MUL | ○ | ○ | - | - | - | - |
Especificações Especiais
Tampas para os orifícios de fixação do trilho
Tampas dedicadas para os orifícios do trilho estão incluídas. Elas fecham os orifícios do trilho para melhorar a propriedade de vedação em um sentido de movimentação. Entre em contato com a IKO para obter tampas de liga de alumínio para os orifícios do trilho.
Tratamento de superfície de crômio preto
Um revestimento de resina de acrilato é aplicado para melhorar a propriedade de prevenção contra ferrugem depois do tratamento de superfície com impregnação de cromo.
Vedação superior
A vedação é fixada na parte superior dos patins para impedir que substâncias estranhas entrem por cima.
Com placa C-Lube
A C-Lube impregnada com lubrificante é fixada dentro do vedante da extremidade dos patins, de modo que o intervalo para reaplicação de lubrificante possa ser estendido.
