Guia de rolagem de movimentação linear Guia Linear F

LWFS LWFF LWFH

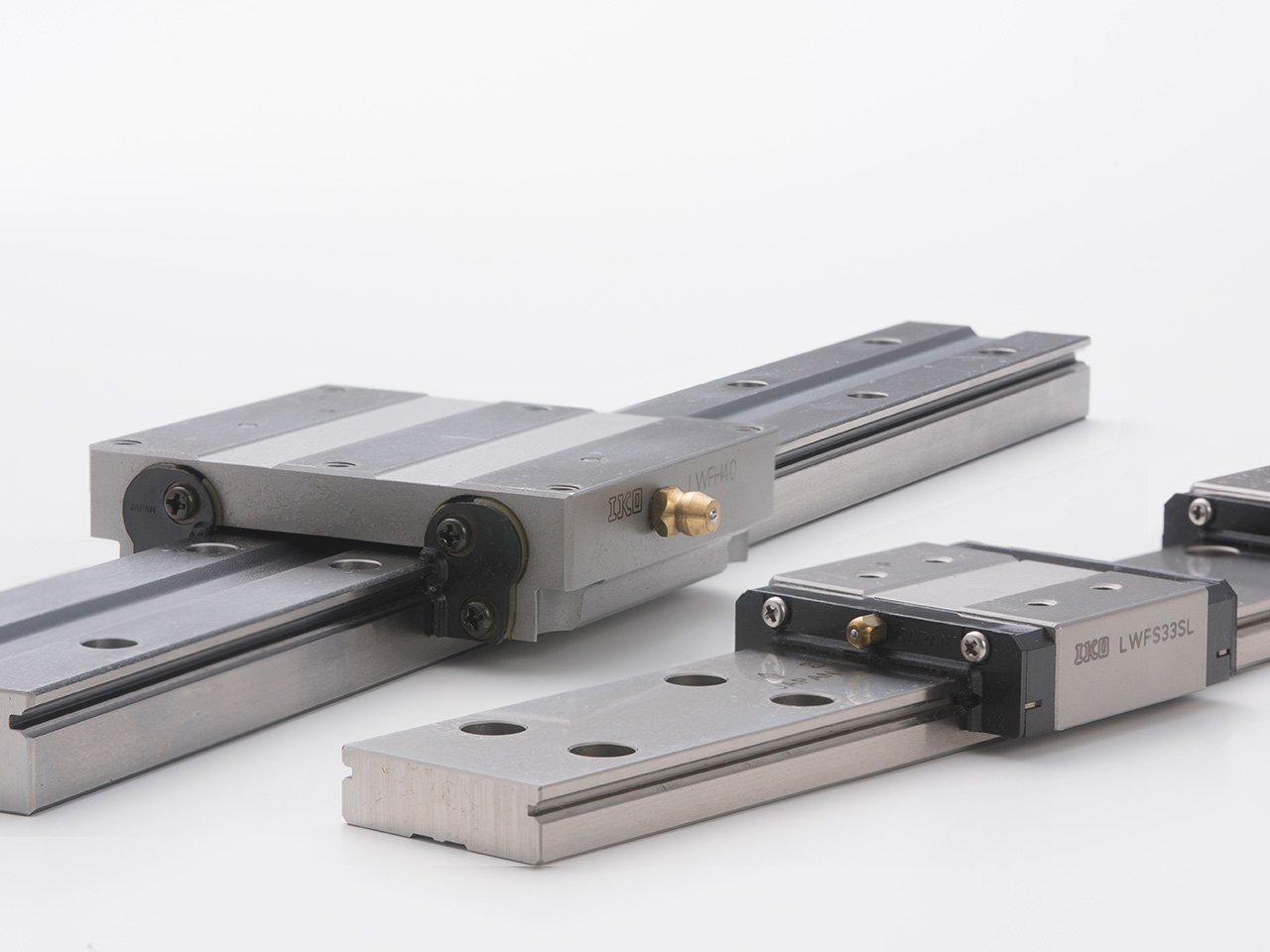

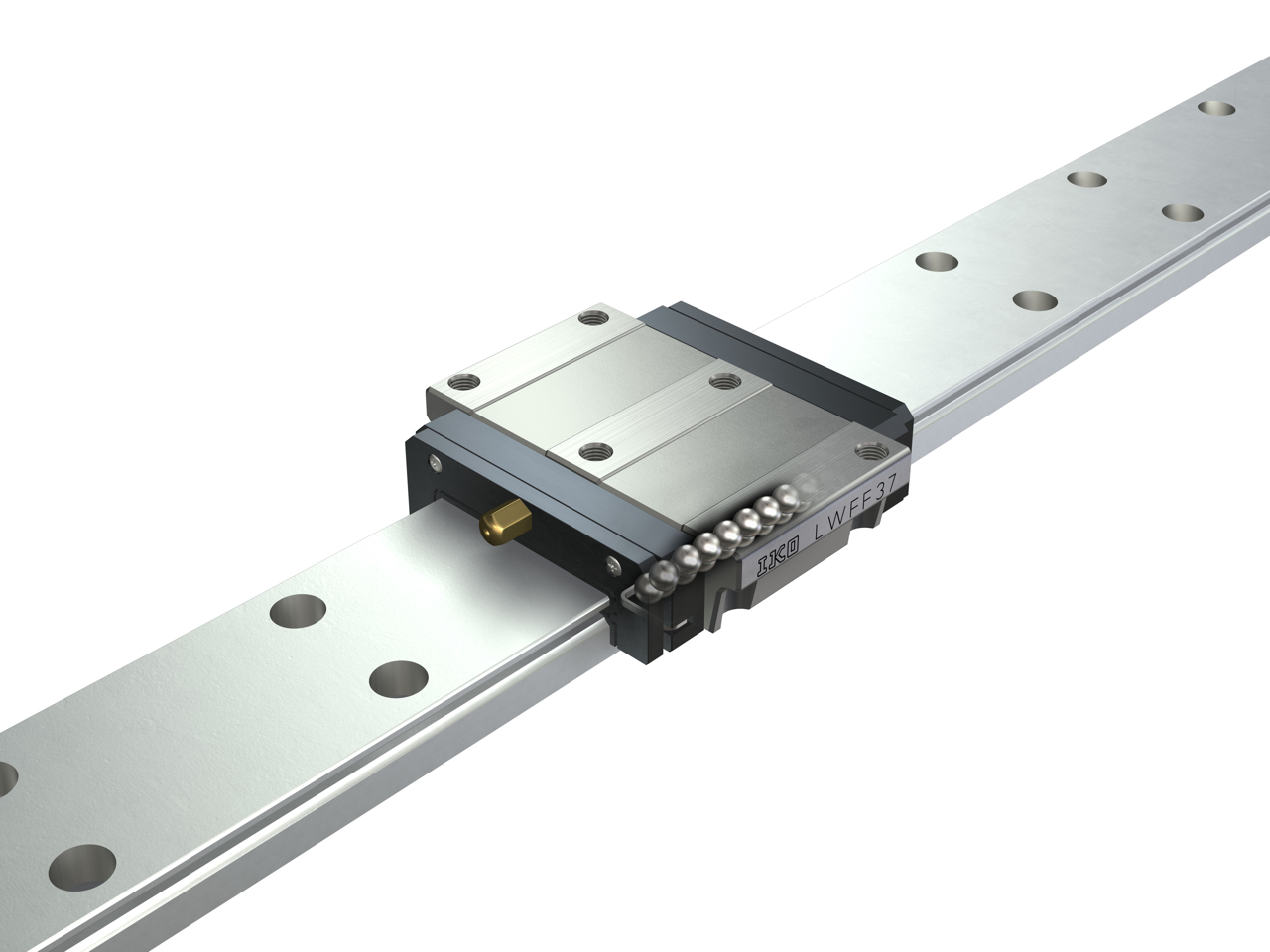

A Guia Linear F da IKO é uma guia de rolagem de movimentação linear na qual uma unidade de patins altamente rígida realiza um movimento linear contínuo sobre um trilho largo. Duas fileiras de esferas de aço tocam o canal em quatro pontos. O alto número de esferas condutoras de carga permite a alta precisão e estabilidade de rigidez, até mesmo em aplicações em que cargas com direção e tamanho variável ou cargas grandes e complexas são aplicadas. Além disso, por ser larga, é resistente ao momento de carga no sentido lateral, tornando-se também adequada para uso em fila única.

Características do Produto

Estrutura larga

Como a distância entre pontos de momento de carga é longa, é resistente ao momento de carga e carga complexa.

Tipo flange e tipo bloco

Os patins incluem dois modelos tipo flange de séries dimensionais diferentes e três tipo bloco estreito.

Produzido em aço inoxidável

Modelos do tipo aço inoxidável também estão disponíveis. Possuem excelente resistência à corrosão e são ideais para o uso em salas esterilizadas e em equipamentos médicos, leitores de disco e dispositivos de fabricação de semicondutores.

Intercambiável

Disponibilização de especificações intercambiáveis. Como as dimensões dos patins e do trilho são gerenciadas individualmente, cada um deles pode ser livremente adicionado ou trocado.

Clique aqui para obter detalhes sobre os tipos intercambiáveis

Excelente equilíbrio de carga

A estrutura simples de duas fileiras permite que se usem esferas de aço de diâmetros grandes, tenha alta classificação de carga e um bom equilíbrio de carga em todas as direções.

Alta rigidez

Como as esferas de aço tocam no bloco rígido em quatro pontos, sua contenção é excelente e uma alta rigidez pode ser obtida em todas as direções.

Linha

Guia Linear F

Produto	Material	Formato do patins	Modelo	Tamanho
Produto	Material	Formato do patins	Modelo	33	37	40	42	60	69	90
Guia Linear F	Produzida em aço de alto carbono		LWFH	-	-	○	-	○	-	○
Guia Linear F			LWFF	○	○	-	○	-	○	-
Guia Linear F			LWFS	○	○	-	-	-	-	-
Guia Linear F	Produzido em aço inoxidável		LWFS…SL	○	○	-	○	-	-	-

A especificação intercambiável está disponível para os modelos indicados com.

Especificações Especiais

Tampas para os orifícios de fixação do trilho

Tampas dedicadas para os orifícios do trilho estão incluídas. Elas fecham os orifícios do trilho para melhorar a propriedade de vedação em um sentido de movimentação. Entre em contato com a IKO para obter tampas de liga de alumínio para os orifícios do trilho.

Vedantes nas duas extremidades

Vedantes nas duas extremidades são montadas nos patins para melhorar a proteção contra poeira.

Raspador

Raspador de metal montado em patins. Raspador tipo sem contato, elimina eficientemente as substâncias estranhas grandes que ficam presas no trilho.

Roscas fêmeas para foles

Roscas fêmeas para foles estão preparadas nos patins e nas extremidades do trilho.

Tratamento de superfície de crômio preto

Um revestimento de resina de acrilato é aplicado para melhorar a propriedade de prevenção contra ferrugem depois do tratamento de superfície com impregnação de cromo.

Tratamento de superfície de crômio preto e flúor

Um revestimento de resina fluorada é aplicado para melhorar a propriedade de prevenção contra ferrugem depois do tratamento de superfície com impregnação de cromo. Além disso, ele impede que substâncias estranhas fiquem presas na superfície.

Vedação inferior

A vedação é fixada na parte inferior dos patins para impedir que substâncias estranhas entrem por baixo.

Com placa C-Lube

A C-Lube impregnada com lubrificante é fixada dentro do vedante da extremidade dos patins, de modo que o intervalo para reaplicação de lubrificante possa ser estendido.

Para outras especificações de ambiente especial
