Guia de Rolagem de Movimentação Linear Guia Linear Série H

MH LWH

A Guia Linear H da IKO possui duas fileiras de esferas que tocam o canal em quatro pontos, permitindo alta precisão e rigidez estáveis até mesmo em aplicações em que cargas com direção e tamanho variável ou cargas grandes e complexas são aplicadas. Essa série tipo esfera, com a maior classificação de carga e rigidez da categoria, está disponível em muitos formatos e tamanhos e os modelos podem ser selecionados de acordo com a aplicação.

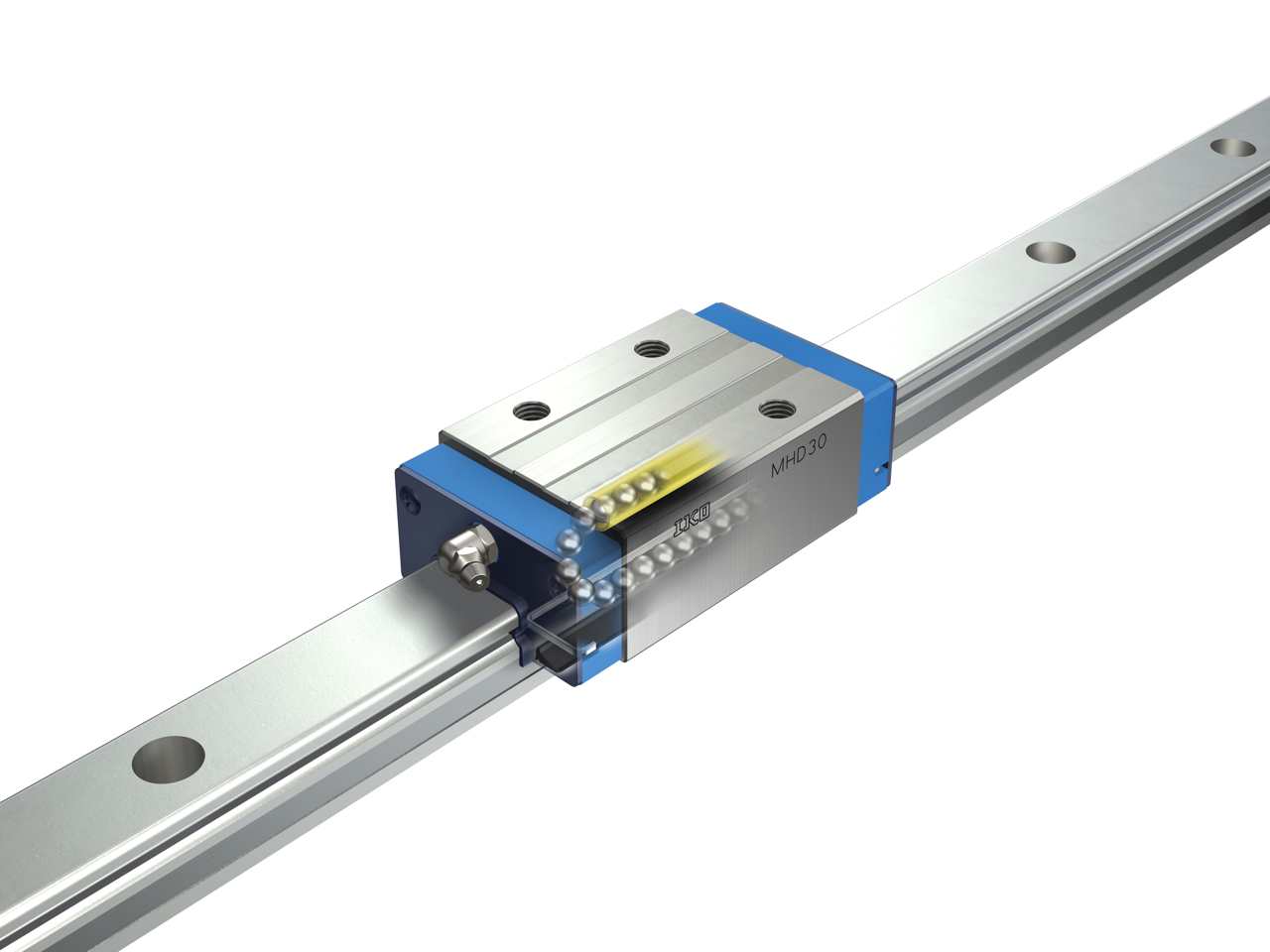

Guia Linear C-Lube MH

A Guia Linear C-Lube MH é uma guia de rolagem de movimentação linear da Série H com alta classificação de carga e rigidez que utiliza esferas de aço de diâmetro grande, possui um componente de lubrificação C-Lube integrado e proporciona o uso livre de manutenção a longo prazo.

Livre de manutenção

Como o óleo de lubrificação no interior da C-Lube mantém o desempenho de lubrificação por um longo período, reduz o tedioso trabalho de gestão de lubrificação.

Clique aqui para obter detalhes sobre a C-Lube

Guia Linear H

LWH

Intercambiável

Especificações intercambiáveis estão disponíveis. Como as dimensões dos patins e do trilho são gerenciadas individualmente, cada um deles pode ser livremente adicionado e trocado.

Clique aqui para obter detalhes sobre os tipos intercambiáveis

Tipo flange e tipo bloco

Os patins incluem dois modelos tipos flange com diferentes sentidos de montagem e três modelos tipo bloco estreito com diferentes alturas e sentidos de montagem.

Comprimento dos patins

Existe o tipo curto, com a mesma seção transversal que o tipo padrão, mas com um comprimento diferente, e o tipo longo de alta rigidez estão disponíveis e podem ser selecionados de acordo com a aplicação.

Produzido em aço inoxidável

Modelos do tipo aço inoxidável também estão disponíveis, possuem excelente resistência a corrosão e são ideais para uso em salas esterilizadas, como em equipamentos médicos, leitores de disco e dispositivos de fabricação de semicondutores.

Especificação de ultra vedação

Possui uma especificação de ultra vedação com excelente desempenho de proteção contra poeira graças à combinação do trilho dedicado com acabamento de esmerilhamento geral e dos patins em formato especial com vedantes da extremidade e inferior.

Tamanho miniatura

Tamanhos miniatura com larguras de trilho de 8 mm, 10 mm e 12 mm também estão disponíveis, expandindo ainda mais as aplicações.

Linha

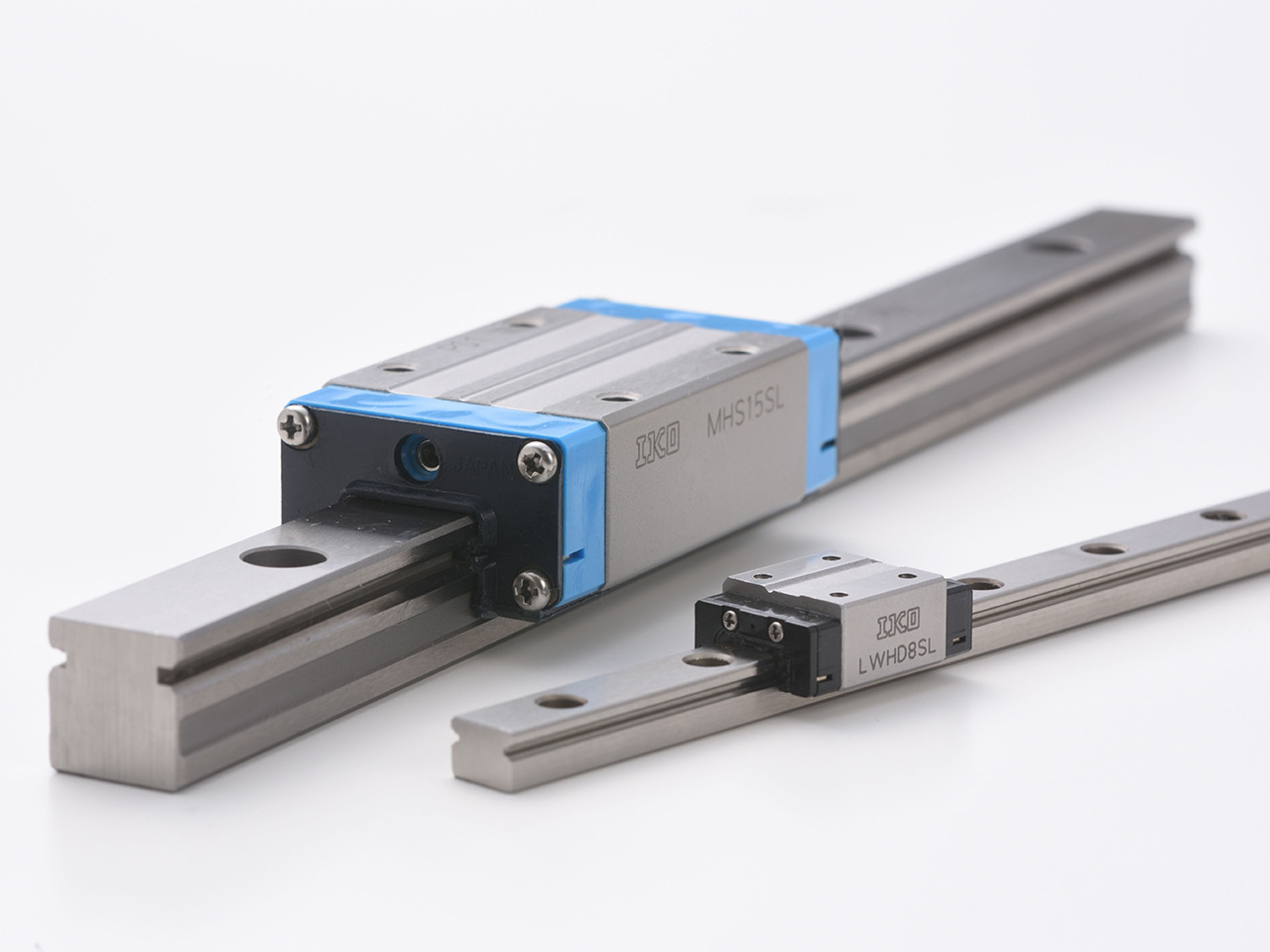

Guia Linear C-Lube MH／Guia Linear H　／　Produzido em aço inoxidável

Produto	Formato dos patins	Comprimento dos patins	Modelo	Tamanho
Produto	Formato dos patins	Comprimento dos patins	Modelo	8	10	12	15	20	25	30	35	45	55	65
Guia Linear C-Lube MH			MHT…SL	○ (1)	○ (1)	○ (1)	○	○	○	○	-	-	-	-
Guia Linear C-Lube MH			MHDC…SL	○	○	○	-	-	-	-	-	-	-	-
			MHD…SL	○	○	○	-	-	-	-	-	-	-	-
			MHDG…SL	○	○	○	-	-	-	-	-	-	-	-
Guia Linear C-Lube MH			MHS…SL	-	-	-	○	○	○	○	-	-	-	-
Guia Linear H			LWH…SL	-	-	-	○	○	○	○	-	-	-	-
Guia Linear H			LWHT…SL	○ (1)	○ (1)	○ (1)	○	○	○	○	-	-	-	-
Guia Linear H			LWHDC…SL	○	○	○	-	-	-	-	-	-	-	-
			LWHD…SL	○	○	○	-	-	-	-	-	-	-	-
			LWHDG…SL	○	○	○	-	-	-	-	-	-	-	-
Guia Linear H			LWHS…SL	-	-	-	○	○	○	○	-	-	-	-

Notas（1）Pode ser montado voltado para cima.

A especificação intercambiável está disponível para os modelos indicados com .

Guia Linear C-Lube MH／Guia Linear H　／　Produzida em aço de alto carbono

Produto	Formato dos patins	Comprimento dos patins	Modelo	Tamanho
Produto	Formato dos patins	Comprimento dos patins	Modelo	8	10	12	15	20	25	30	35	45	55	65
Guia Linear C-Lube MH			MH	-	-	-	○	○	○	○	○	○	-	-
			MH…M（U)	-	-	-	-	-	○	○	-	-	-	-
			MHG	-	-	-	-	○	○	○	○	○	-	-
Guia Linear C-Lube MH			MHT	-	-	○ (1)	○	○	○	○	○	○	-	-
			MHT…M（U)	-	-	-	-	-	○	○	-	-	-	-
			MHTG	-	-	-	○ (1)	○	○	○	○	○	-	-
Guia Linear C-Lube MH			MHD	-	-	○ (1)	○	-	○	○	○	○	-	-
			MHD…M(U)	-	-	-	-	-	○	○	-	-	-	-
			MHDG	-	-	-	-	-	○	○	○	○	-	-
Guia Linear C-Lube MH			MHS	-	-	-	○	○	○	○	-	-	-	-
			MHS…M(U)	-	-	-	-	-	○	○	-	-	-	-
			MHSG	-	-	-	○	○	○	○	-	-	-	-
Guia Linear H			LWH…B	-	-	-	○	○	○	○	○	○	○	○
			LWH…M（U)	-	-	-	○	○	○	○	○	○	-	-
			LWHG	-	-	-	-	○	○	○	○	○	○	○
Guia Linear H			LWHT…B	-	-	○ (1)(2)	○	○	○	○	○	○	○	○
			LWHT…M（U)	-	-	-	○	○	○	○	○	○	-	-
			LWHTG	-	-	-	-	○	○	○	○	○	○	○
Guia Linear H			LWHD…B	-	-	○ (2)	○	-	○	○	○	○	○	○
			LWHD…M(U)	-	-	-	○	-	○	○	○	○	-	-
			LWHDG	-	-	-	-	-	○	○	○	○	○	○
Guia Linear H			LWHS…B	-	-	-	○	○	○	○	-	-	-	-
			LWHD…M(U)	-	-	-	○	○	○	○	-	-	-	-
			LWHSG	-	-	-	-	○	○	○	-	-	-	-
Guia Linear H			LWHY	-	-	-	○	○	○	○	○	○	-	-

Notas（1）Pode ser montado voltado para cima.
Notas（2）"…B" não está incluído no código do modelo.

A especificação intercambiável está disponível para os modelos indicados com .

Especificações Especiais

Tampas para os orifícios de fixação do trilho

Tampas dedicadas para os orifícios do trilho estão incluídas. Elas fecham os orifícios do trilho para melhorar a propriedade de vedação em um sentido de movimentação. Entre em contato com a IKO para obter tampas de liga de alumínio para os orifícios do trilho.

Placa de cobertura do trilho

Entregue com a placa de cobertura do trilho montada. Cobrir a superfície superior com uma chapa fina de aço inoxidável em forma de U depois da montagem do trilho melhora ainda mais a vedação. A vedante da extremidade será trocada pela dedicada.

Vedantes nas duas extremidades

Vedantes nas duas extremidades são montadas nos patins para melhorar a proteção contra poeira.

Raspador

Um raspador de metal está montado nos patins. O raspador é do tipo sem contato e elimina eficientemente substâncias estranhas grandes que ficam presas no trilho.

Roscas fêmeas para foles

Roscas fêmeas para foles estão preparadas nos patins e nas extremidades do trilho.

Tratamento de superfície de crômio preto

Um revestimento de resina de acrilato é aplicado para melhorar a propriedade de prevenção contra ferrugem depois do tratamento de superfície com impregnação de cromo.

Tratamento de superfície de crômio preto e flúor

Um revestimento de resina fluorada é aplicado para melhorar a propriedade de prevenção contra ferrugem depois do tratamento de superfície com impregnação de cromo. Além disso, ele impede que substâncias estranhas fiquem presas na superfície.

Vedação interna

Uma vedação interna será fixada na parte interna dos patins.

Vedação inferior

A vedação é fixada na parte inferior dos patins para impedir que substâncias estranhas entrem por baixo.

Com placa C-Lube

A C-Lube impregnada com lubrificante é fixada dentro do vedante da extremidade dos patins, de modo que o intervalo para reaplicação de lubrificante possa ser estendido.

Para outras especificações de ambientes especiais
