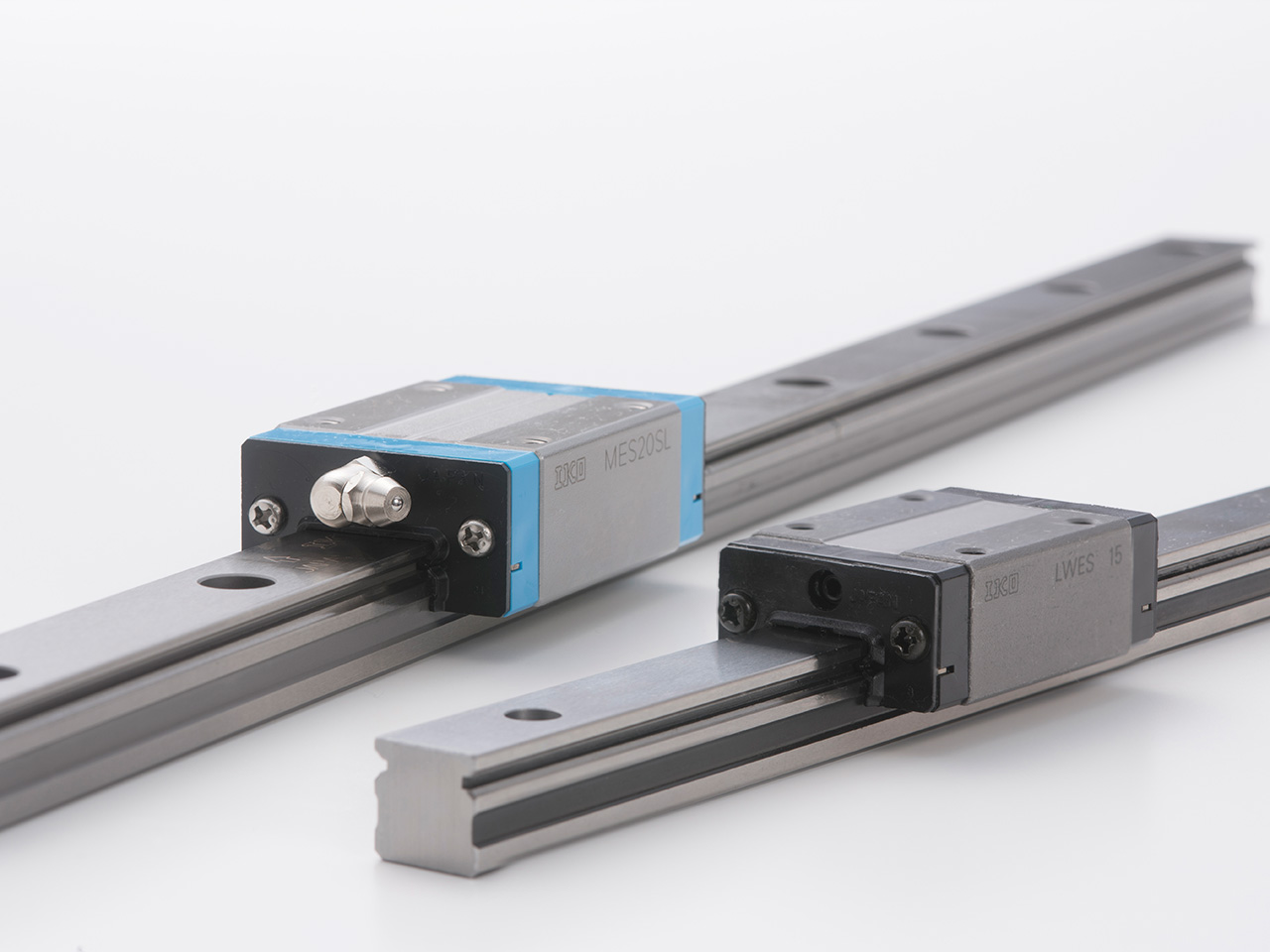

Guia de Rolagem de Movimentação Linear Guia Linear Série E

ME LWE LWE…Q

A Guia Linear E é uma Guia de Rolagem de Movimentação Linear na qual os patins compactos realizam um movimento linear contínuo ao longo do trilho. Como duas fileiras de esferas entram em contato com a superfície do canal em quatro pontos, precisão e rigidez estável podem ser obtidas, mesmo em aplicações onde cargas com direção e tamanho variável ou cargas grandes e complexas são aplicadas. Essa série universal compacta e altamente versátil está disponível em muitos formatos e tamanhos.

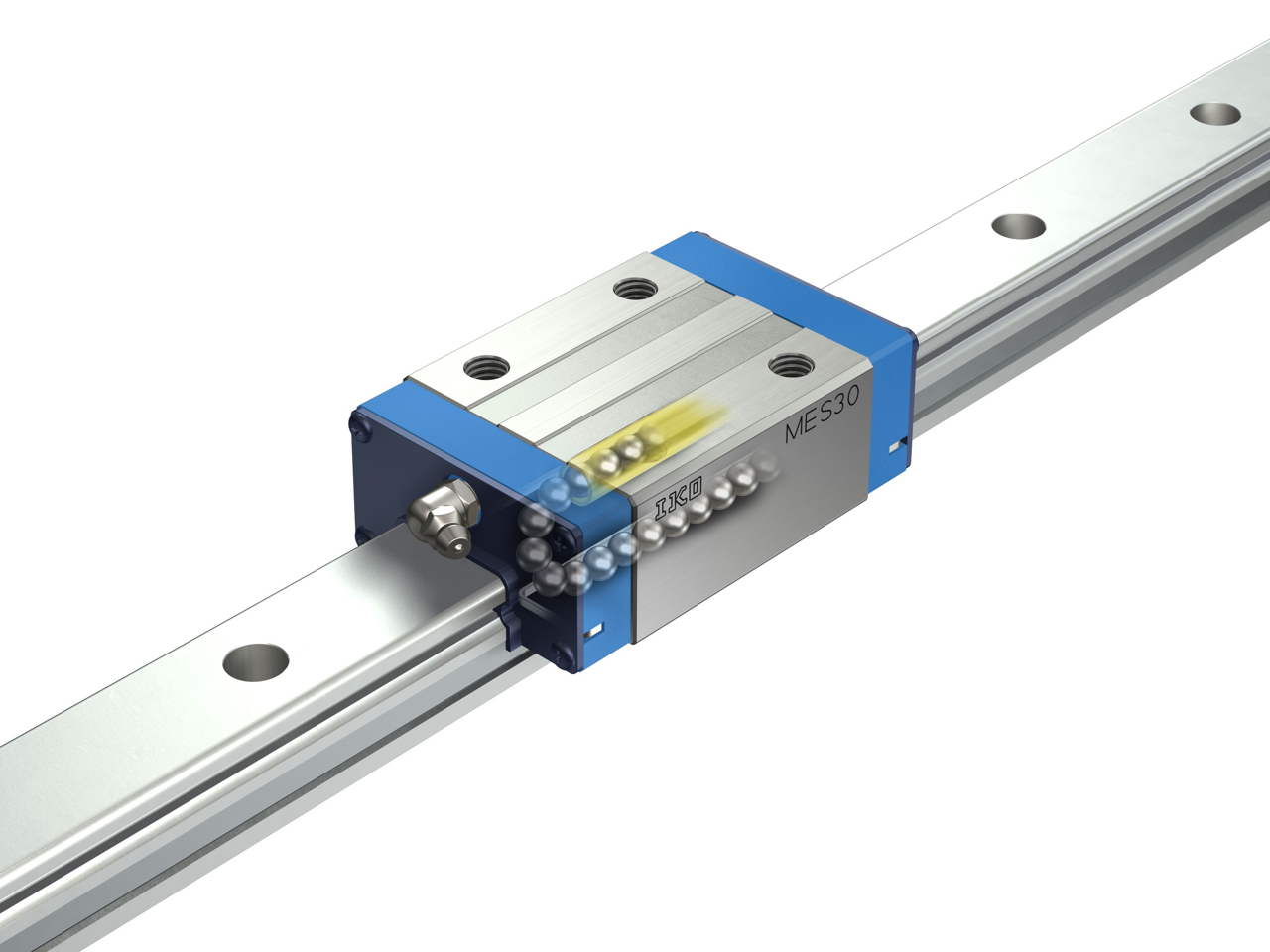

Guia Linear C-Lube ME

A Guia Linear C-Lube ME é uma Guia de Rolagem de Movimentação Linear da Série E com um componente de lubrificação C-Lube integrado que proporciona uso livre de manutenção a longo prazo.

Livre de manutenção

O óleo de lubrificação no interior da C-Lube mantém o desempenho de lubrificação por longo período e reduz o tedioso trabalho de gestão de lubrificação.

Clique aqui para obter detalhes sobre a C-Lube

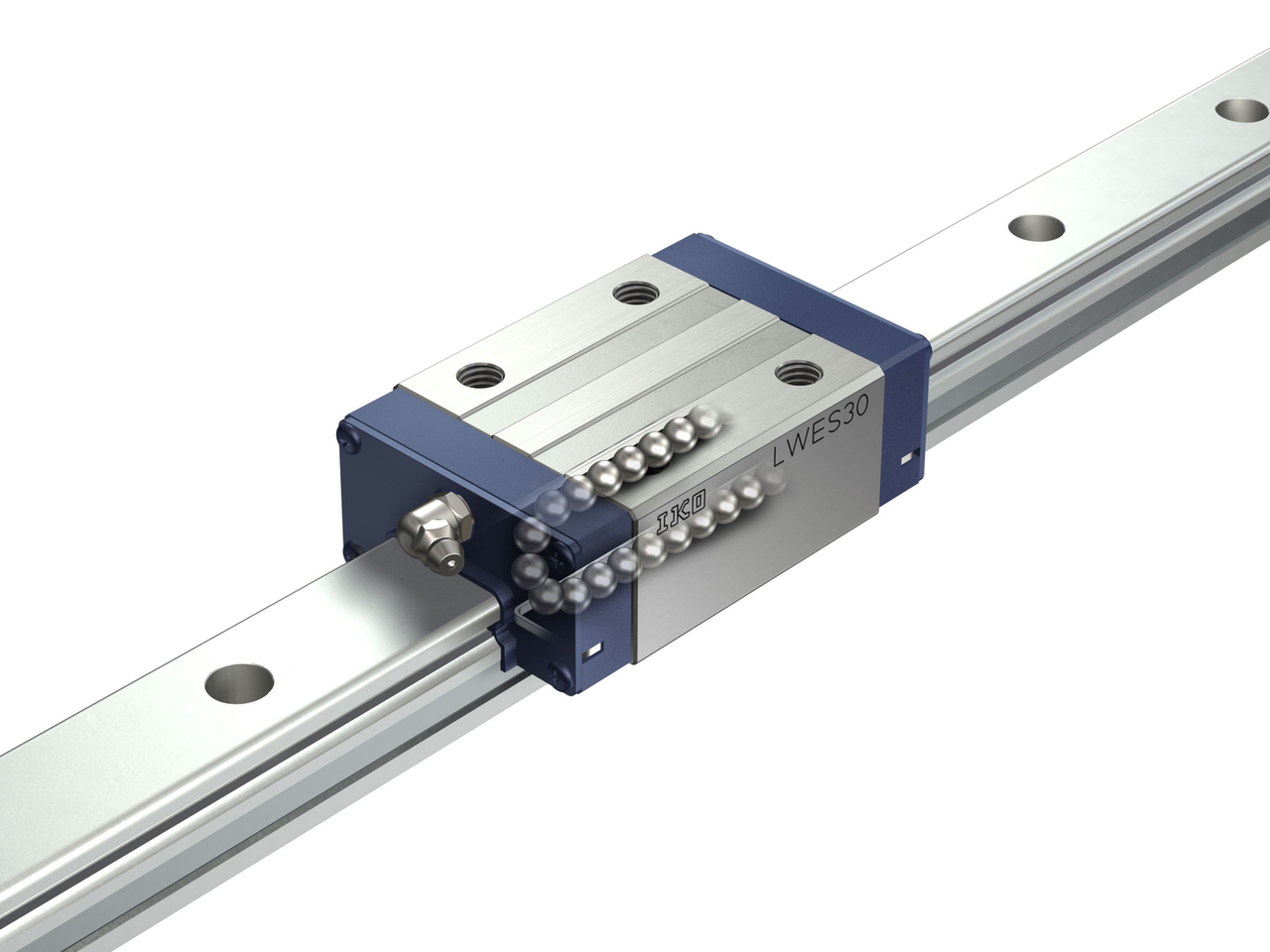

Guia Linear E

LWE

Intercambiável

Especificações intercambiáveis estão disponíveis. Como as dimensões dos patins e do trilho são gerenciadas individualmente, cada um deles pode ser livremente adicionado e trocado.

Clique aqui para obter detalhes sobre os tipos intercambiáveis

Desenho compacto

Mais baixo, mais estreito, mais curto... mais compacto em todos os aspectos.

Tipo flange e tipo bloco

Os patins incluem dois modelos tipo flange com diferentes sentidos de montagem e três tipo bloco estreito.

Comprimento dos patins

Existe o tipo curto, com a mesma seção transversal que o tipo padrão, mas com um comprimento diferente, e o tipo longo de alta rigidez estão disponíveis.

Produzido em aço inoxidável

Modelos do tipo aço inoxidável também estão disponíveis, possuem excelente resistência a corrosão e são ideais para uso em salas esterilizadas, como em equipamentos médicos, leitores de disco e dispositivos de fabricação de semicondutores.

Guia Linear de Baixo Ruído E

LWE…Q

A Guia Linear de Baixo Ruído E é uma Guia de Rolagem de Movimentação Linear projetada idealmente com base em uma análise completa do comportamento e da qualidade do som da recirculação de esferas. Devido a um separador de resina integrado entre as esferas, ela obtém um movimento suave e silencioso eliminando o contato direto das esferas. Pode ser usada para a fabricação de maquinário e similares que utilizam muitas guias de rolagem de movimentação linear, para reduzir o nível de ruído em fábricas e contribuir com um ambiente agradável.

Baixo ruído

Ao incorporar um separador de resina que impede o contato direto entre esferas de aço, o movimento suave e silencioso é realizado.
Pode ser usada para fabricação de maquinário e similares que utilizam muitas guias de rolagem de movimentação linear, para reduzir o nível de ruído em fábricas e contribuir com um ambiente agradável.

Compatibilidade dimensional com a Guia Linear E

Como as dimensões de montagem são iguais às da Guia Linear E, pode ser substituída sem alterar o projeto da máquina ou do dispositivo.

Linha

Guia Linear C-Lube ME／Guia Linear E　／　Produzida em aço inoxidável

Produto	Formato do patins	Comprimento dos patins	Modelo	Tamanho
Produto	Formato do patins	Comprimento dos patins	Modelo	15	20	25	30	35	45
Guia Linear C-Lube ME			MEC…SL	○	○	○	○	-	-
			ME…SL	○	○	○	○	-	-
			MEG…SL	○	○	○	○	-	-
Guia Linear C-Lube ME			METC…SL	○	○	○	○	-	-
			MET…SL	○	○	○	○	-	-
			METG…SL	○	○	○	○	-	-
Guia Linear C-Lube ME			MESC…SL	○	○	○	○	-	-
			MES…SL	○	○	○	○	-	-
			MESG…SL	○	○	○	○	-	-
Guia Linear E			LWEC…SL	○	○	○	○	-	-
			LWE…SL	○	○	○	○	-	-
			LWEG…SL	○	○	○	○	-	-
Guia Linear E			LWETC…SL	○	○	○	○	-	-
			LWET…SL	○	○	○	○	-	-
			LWETG…SL	○	○	○	○	-	-
Guia Linear E			LWESC…SL	○	○	○	○	-	-
			LWES…SL	○	○	○	○	-	-
			LWESG…SL	○	○	○	○	-	-

A especificação intercambiável está disponível para os modelos indicados com .

Guia Linear C-Lube ME／Guia Linear E　／　Produzida em aço de alto carbono

Produto	Formato do patins	Comprimento dos patins	Modelo	Tamanho
Produto	Formato do patins	Comprimento dos patins	Modelo	15	20	25	30	35	45
Guia Linear C-Lube ME			MEC	○	○	○	○	○	-
			ME	○	○	○	○	○	○
			MEG	○	○	○	○	-	-
Guia Linear C-Lube ME			METC	○	○	○	○	○	-
			MET	○	○	○	○	○	○
			METG	○	○	○	○	-	-
Guia Linear C-Lube ME			MESC	○	○	○	○	○	-
			MES	○	○	○	○	○	○
			MESG	○	○	○	○	-	-
Guia Linear E			LWEC	○	○	○	○	○	-
			LWE	○	○	○	○	○	○
			LWEG	○	○	○	○	-	-
Guia Linear E			LWETC	○	○	○	○	○	-
			LWET	○	○	○	○	○	○
			LWETG	○	○	○	○	-	-
Guia Linear E			LWESC	○	○	○	○	○	-
			LWES	○	○	○	○	○	○
			LWESG	○	○	○	○	-	-

A especificação intercambiável está disponível para os modelos indicados com .

Guia Linear de Baixo Ruído E　／　Produzida em aço de alto carbono

Produto	Formato do patins	Comprimento dos patins	Modelo	Tamanho
Produto	Formato do patins	Comprimento dos patins	Modelo	15	20	25	30	35	45
Guia linear de baixo ruído			LWE…Q	○	○	○	○	○	-
Guia linear de baixo ruído			LWET…Q	○	○	○	○	○	-
Guia linear de baixo ruído			LWES…Q	○	○	○	○	○	-

Especificações Especiais

Tampas para os orifícios de fixação do trilho

Tampas dedicadas para os orifícios do trilho estão incluídas. Elas fecham os orifícios do trilho para melhorar a propriedade de vedação em um sentido de movimentação. Entre em contato com a IKO para obter tampas de liga de alumínio para os orifícios do trilho.

Vedantes nas duas extremidades

Vedantes nas duas extremidades são montadas nos patins para melhorar a proteção contra poeira.

Raspador

Um raspador de metal está montado nos patins. O raspador é do tipo sem contato e elimina eficientemente as substâncias estranhas grandes que ficam presas no trilho.

Roscas fêmeas para foles

Roscas fêmeas para foles estão preparadas nos patins e nas extremidades do trilho.

Tratamento de superfície de crômio preto

Um revestimento de resina de acrilato é aplicado para melhorar a propriedade de prevenção contra ferrugem depois do tratamento de superfície com impregnação de cromo.

Tratamento de superfície de crômio preto e flúor

Um revestimento de resina fluorada é aplicado para melhorar a propriedade de prevenção contra ferrugem depois do tratamento de superfície com impregnação de cromo. Além disso, ele impede que substâncias estranhas fiquem presas na superfície.

Vedação inferior

A vedação é fixada na parte inferior dos patins para impedir que substâncias estranhas entrem por baixo.

Com placa C-Lube

A C-Lube impregnada com lubrificante é fixada dentro do vedante da extremidade dos patins, de modo que o intervalo para reaplicação de lubrificante possa ser estendido.

Para outras especificações de ambientes especiais
