직동안내기기 리니어롤러웨이 수퍼 X 시리즈

MX LRX

IKO 리니어롤러웨이 수퍼 X는 강성이 높은 케이싱에 4조열의 원통 롤러를 균형있게 병렬 배치하여 부드러운 주행과 높은 신뢰성 및 안정된 높은 정밀도와 강성을 실현한 고성능 롤러 타입의 직동안내기기입니다. 중(重)하중과 변동 하중이 부하되는 경우에도 탄성변위량이 적고 안정되어 있으므로 진동과 충격을 수반하는 부위에서의 사용에 적합합니다. 또한, 다양한 성능 및 사이즈가 있으므로 용도에 맞춰 적절한 형식을 선택할 수 있습니다.

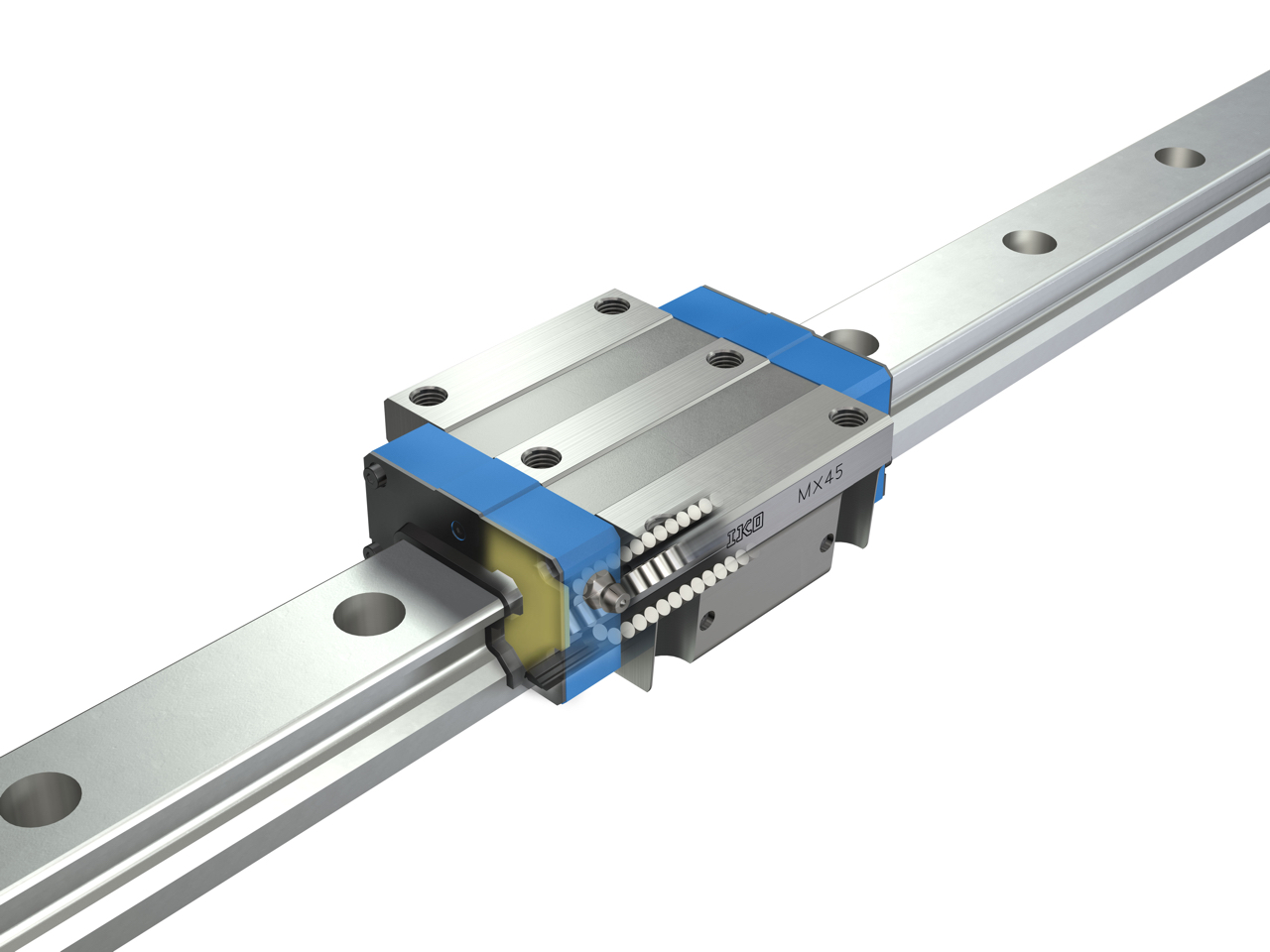

C루브 리니어롤러웨이 수퍼 X

C루브 리니어롤러웨이 수퍼 X는 공작기계, 반도체 및 액정 관련 제조 장치 등 높은 부하 능력과 주행 정밀도가 요구되는 용도에서 많은 실적이 있는 리니어롤러웨이 수퍼 X에 윤활 부품 C루브를 내장하여 장기 메인터넌스 프리를 실현하고, 장치의 급유 기구를 줄여 시스템 전체의 비용 절감 및 급유에 드는 시간과 비용 절감을 통해 러닝 코스트 절감을 할 수 있습니다.

메인터넌스 프리

C루브 내의 윤활유가 장기간에 걸쳐 윤활 성능을 유지하므로 번거로운 윤활 관리에 드는 시간과 비용이 절감됩니다.

C루브에 대한 자세한 내용은 여기를 클릭

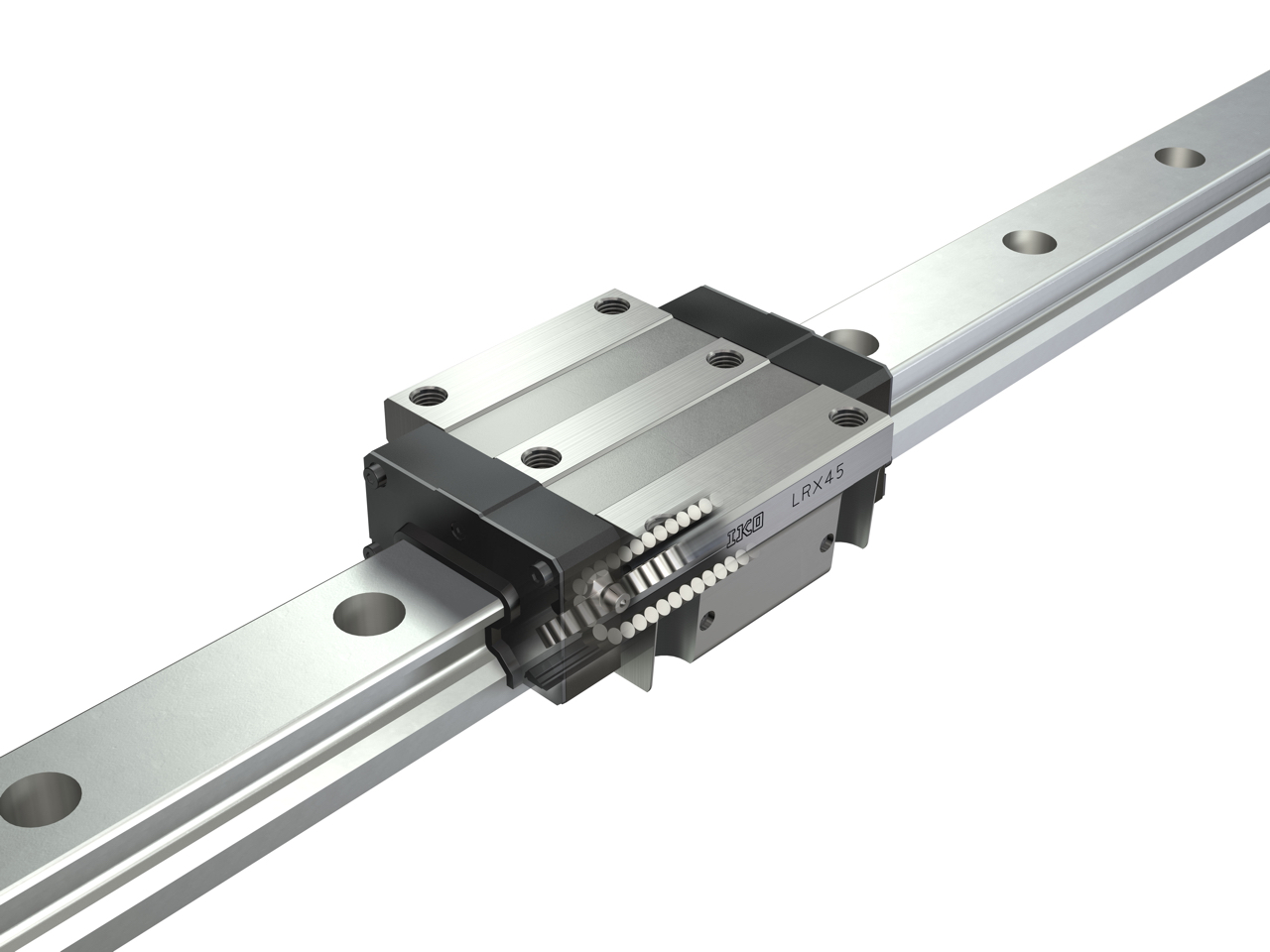

리니어롤러웨이 수퍼 X

LRX

프리콤비네이션

프리콤비네이션 제품이 있습니다. 슬라이드 유닛과 트랙레일이 개별적으로 치수 관리되므로 각각 자유롭게 추가, 교환할 수 있습니다.

프리콤비네이션에 대한 자세한 내용은 여기를 클릭

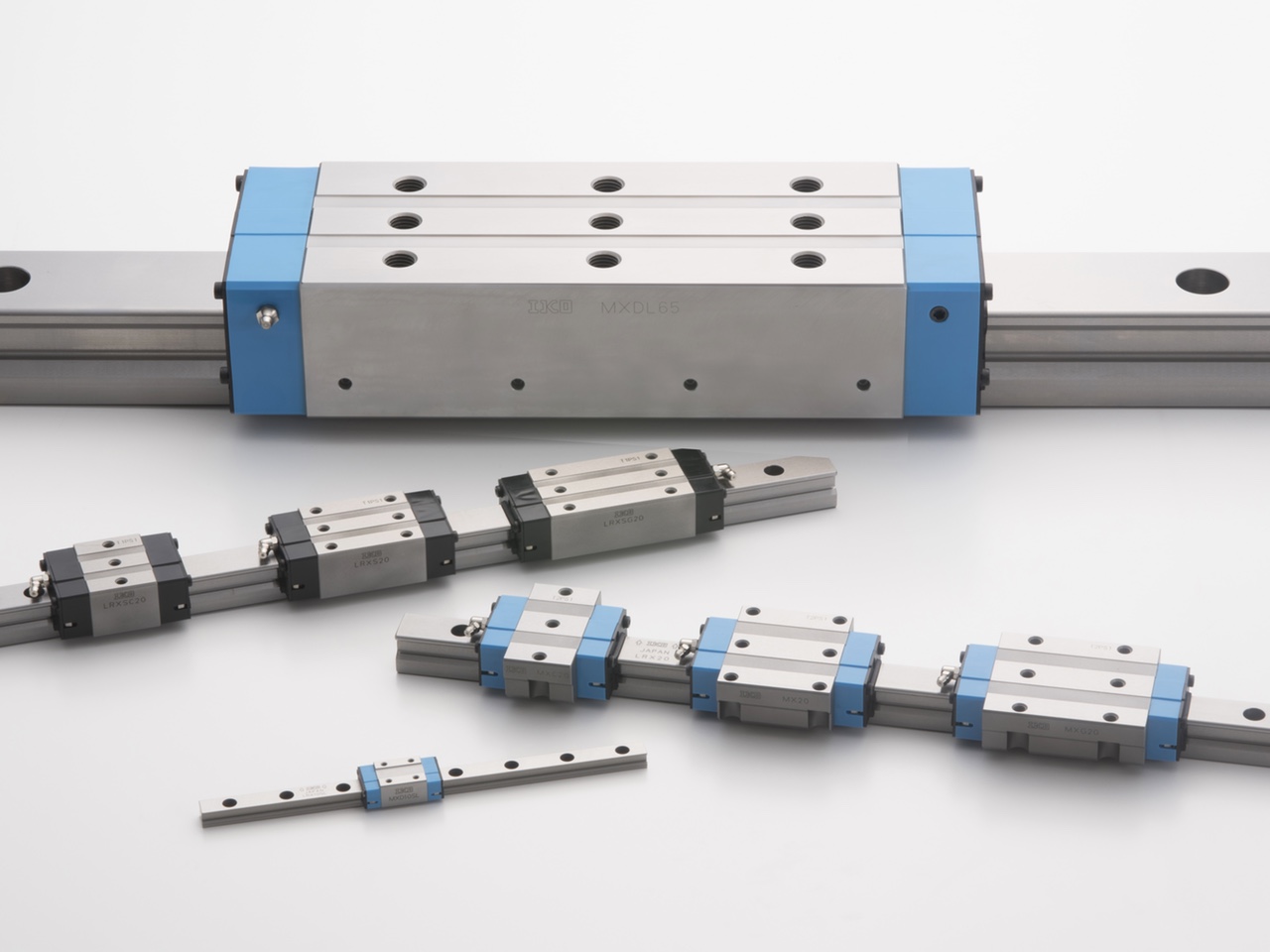

슬라이드 유닛 길이

동일 단면 치수에서 슬라이드 유닛의 길이가 다른 쇼트 타입, 스탠다드 타입, 롱 타입, 수퍼 롱 타입의 네가지 종류가 있으므로 용도에 맞춰 적절하게 선택할 수 있습니다.

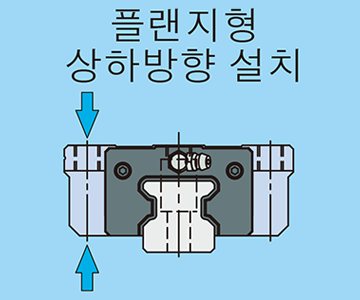

플랜지형과 블록형

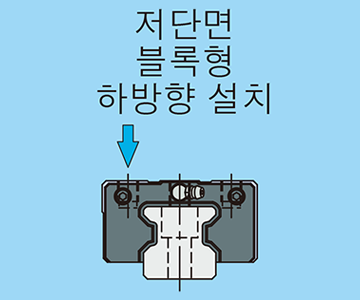

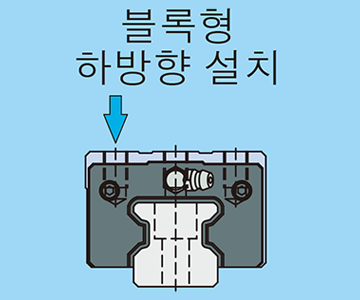

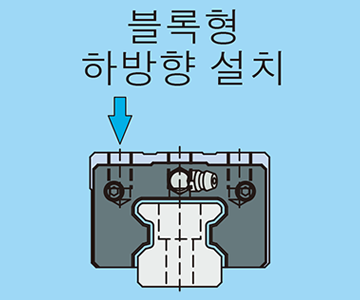

슬라이드 유닛의 형상에는 상하 어떤 방향에서도 설치할 수 있는 플랜지형과 폭 치수가 작은 블록형이 있습니다.

볼 타입과 치수 호환

설치 치수가 볼 타입인 리니어웨이 H와 동일하므로 기계 및 장치의 사양 변경을 간단하게 할 수 있습니다.

스텐레스강제

내부식성이 뛰어나고 의료기기와 각종 디스크 판독 장치 및 반도체 제조 장치 등의 클린룸 내에서 사용할 때 가장 적합한 스텐레스강제로 된 제품도 있습니다.

라인업

C루브 리니어롤러웨이 수퍼 X ・리니어롤러웨이 수퍼 X/스텐레스강제

제품	슬라이드 유닛 형상	슬라이드 유닛 길이	형식	크기
제품	슬라이드 유닛 형상	슬라이드 유닛 길이	형식	10	12	15	20	25	30	35	45	55	65	85	100
C루브 리니어롤러웨이 수퍼 X			MXD…SL	○	○	○	○	○	○	-	-	-	-	-	-
리니어롤러웨이 수퍼 X			LRXDC…SL	-	○	○	○	○	○	-	-	-	-	-	-
			LRXD…SL	○	○	○	○	○	○	-	-	-	-	-	-
			LRXDG…SL	-	○	○	○	○	○	-	-	-	-	-	-

※에는 프리콤비네이션 사양이 있습니다.

C루브 리니어롤러웨이 수퍼 X・리니어롤러웨이 수퍼 X　／　탄소강제

제품	슬라이드 유닛 형상	슬라이드 유닛 길이	형식	크기
제품	슬라이드 유닛 형상	슬라이드 유닛 길이	형식	10	12	15	20	25	30	35	45	55	65	85	100
C루브 리니어롤러웨이 수퍼 X			MXC	-	○	○	○(1)	○	○	○	○	○	○	-	-
			MX	-	○	○	○(1)	○	○	○	○	○	○	-	-
			MXG	-	○	○	○(1)	○	○	○	○	○	○	-	-
			MXL	-	-	-	○(1)	○	○	○	○	○	○	-	-
C루브 리니어롤러웨이 수퍼 X			MXDC	-	○	○	○	○	○	○	○	○	○	-	-
			MXD	-	○	○	○	○	○	○	○	○	○	-	-
			MXDG	-	○	○	○	○	○	○	○	○	○	-	-
			MXDL	-	-	-	○	○	○	○	○	○	○	-	-
C루브 리니어롤러웨이 수퍼 X			MXSC	-	-	○	○	○	○	-	-	-	-	-	-
			MXS	-	-	○	○	○	○	○	○	○	-	-	-
			MXSG	-	-	○	○	○	○	○	○	○	-	-	-
			MXSL	-	-	-	○	○	○	-	-	-	-	-	-
C루브 리니어롤러웨이 수퍼 X			MXN	-	-	-	-	-	○	○	○	○	-	-	-
			MXNG	-	-	-	-	-	○	○	○	○	-	-	-
			MXNL	-	-	-	-	-	○	○	○	○	-	-	-
C루브 리니어롤러웨이 수퍼 X			MXNS	-	-	-	-	-	○	○	○	○	-	-	-
			MXNSG	-	-	-	-	-	○	○	○	○	-	-	-
			MXNSL	-	-	-	-	-	○	○	○	○	-	-	-
리니어롤러웨이 수퍼 X			LRXC	-	○	○	○(1)	○	○	○	○	○	○	-	-
			LRX	-	○	○	○(1)	○	○	○	○	○	○	○	-
			LRXG	-	○	○	○(1)	○	○	○	○	○	○	○	○
			LRXL	-	-	-	-	-	-	-	-	-	-	○	-
리니어롤러웨이 수퍼 X			LRXDC	-	○	○	○	○	○	○	○	○	○	-	-
			LRXD	-	○	○	○	○	○	○	○	○	○	○	-
			LRXDG	-	○	○	○	○	○	○	○	○	○	○	-
			LRXDL	-	-	-	-	-	-	-	-	-	-	○	-
리니어롤러웨이 수퍼 X			LRXSC	-	-	○	○	○	○	-	-	-	-	-	-
			LRXS	-	-	○	○	○	○	-	-	-	-	-	-
			LRXSG	-	-	○	○	○	○	-	-	-	-	-	-

※에는 프리콤비네이션 사양이 있습니다.

주(1) MXC20, MX20, MXG20, MXL20, LRXC20, LRX20, LRXG20은 설치 볼트를 하방향으로만 설치할 수 있습니다.
이와 동일한 치수로 상방향으로 설치할 수 있는 형식은 MXHC20, MXH20, MXHG20, MXHL20, LRXHC20, LRXH20, LRXHG20입니다.
