직동안내기기 리니어롤러웨이X

  • 리니어롤러웨이X

직동안내기기 리니어롤러웨이X

LRWX

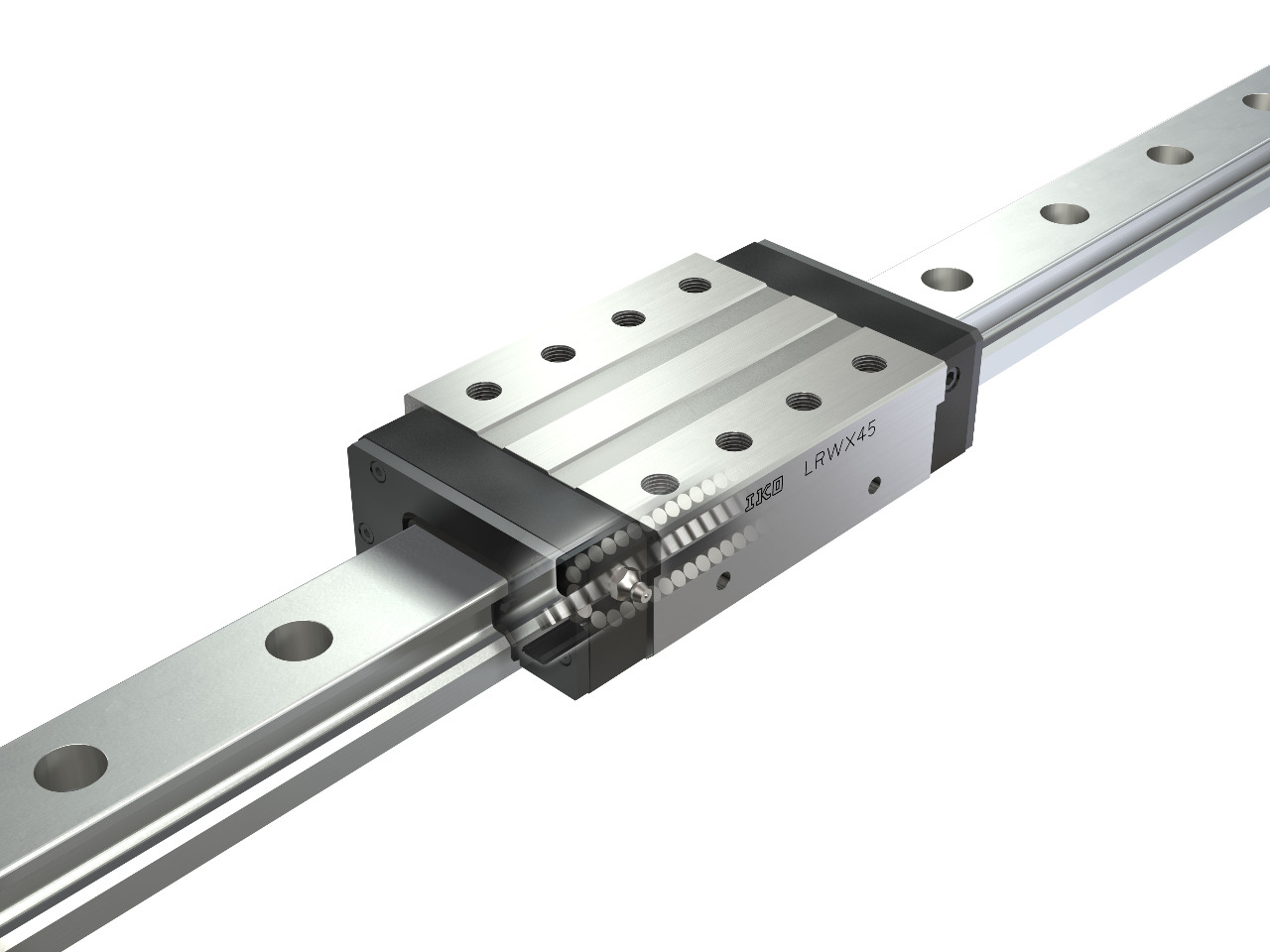

4조열 롤러 타입 직동안내기기입니다. 모든 방향의 부하에 거의 균등하게 견딜 수 있도록 균형감 있게 롤러를 배치했습니다. 슬라이드 유닛의 형상에는 상하 어떤 방향에서도 설치할 수 있는 플랜지형과 폭 치수가 작은 블록형의 두 가지 타입이 있습니다.

라인업

리니어롤러웨이 X

제품 슬라이드 유닛 형상 형식 크기
25 35 45 55 75

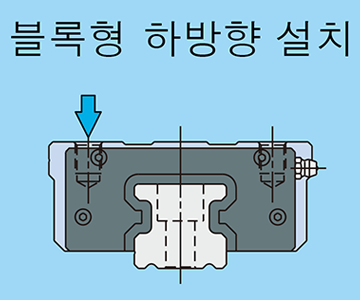

리니어롤러웨이 X ブロック形下方向取付け LRWX…B

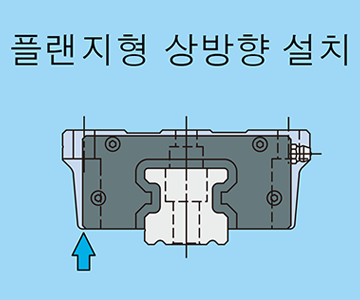

리니어롤러웨이 X フランジ形上方向取付け LRWXH -

특별 사양

트랙레일의 취부 홀 전용 캡

트랙레일 취부 홀 전용 캡을 첨부합니다. 트랙레일의 취부 홀을 막아서 운동 방향의 씰 성능을 향상시킵니다. 알루미늄 합금제 캡도 있으므로 IKO에 문의하십시오.

더블 씰

슬라이드 유닛의 측면 씰을 이중으로 부착하여 방진성을 높입니다.

스크레이퍼

슬라이드 유닛에 금속제 스크레이퍼를 부착합니다. 스크레이퍼는 비접촉 구조이며, 트랙레일에 부착되는 큰 이물질을 효과적으로 배제합니다.

벨로우즈 조립용 탭 홀

슬라이드 유닛과 트랙레일의 단면에 벨로우즈 조립용 탭 홀을 설치합니다.

흑색크롬 피막 처리

흑색의 침투성 크롬 피막 처리 후에 아크릴 수지를 코팅하여 방청 능력을 향상시킵니다.

불소흑색크롬 피막 처리

흑색의 침투성 크롬 피막 처리 후에 불소 수지를 코팅하여 방청 능력을 더욱 향상시킵니다. 또한, 표면에 이물질의 부착을 막습니다.

C루브 장착

슬라이드 유닛의 측면 씰 안쪽에 윤활제를 함침시킨 C루브를 장착하여 윤활제의 보급 간격을 연장시킬 수 있습니다.
