직동안내기기 리니어웨이 H 시리즈

  • 리니어웨이 H
  • 리니어웨이 H
  • 리니어웨이 H

직동안내기기 리니어웨이 H 시리즈

MH LWH

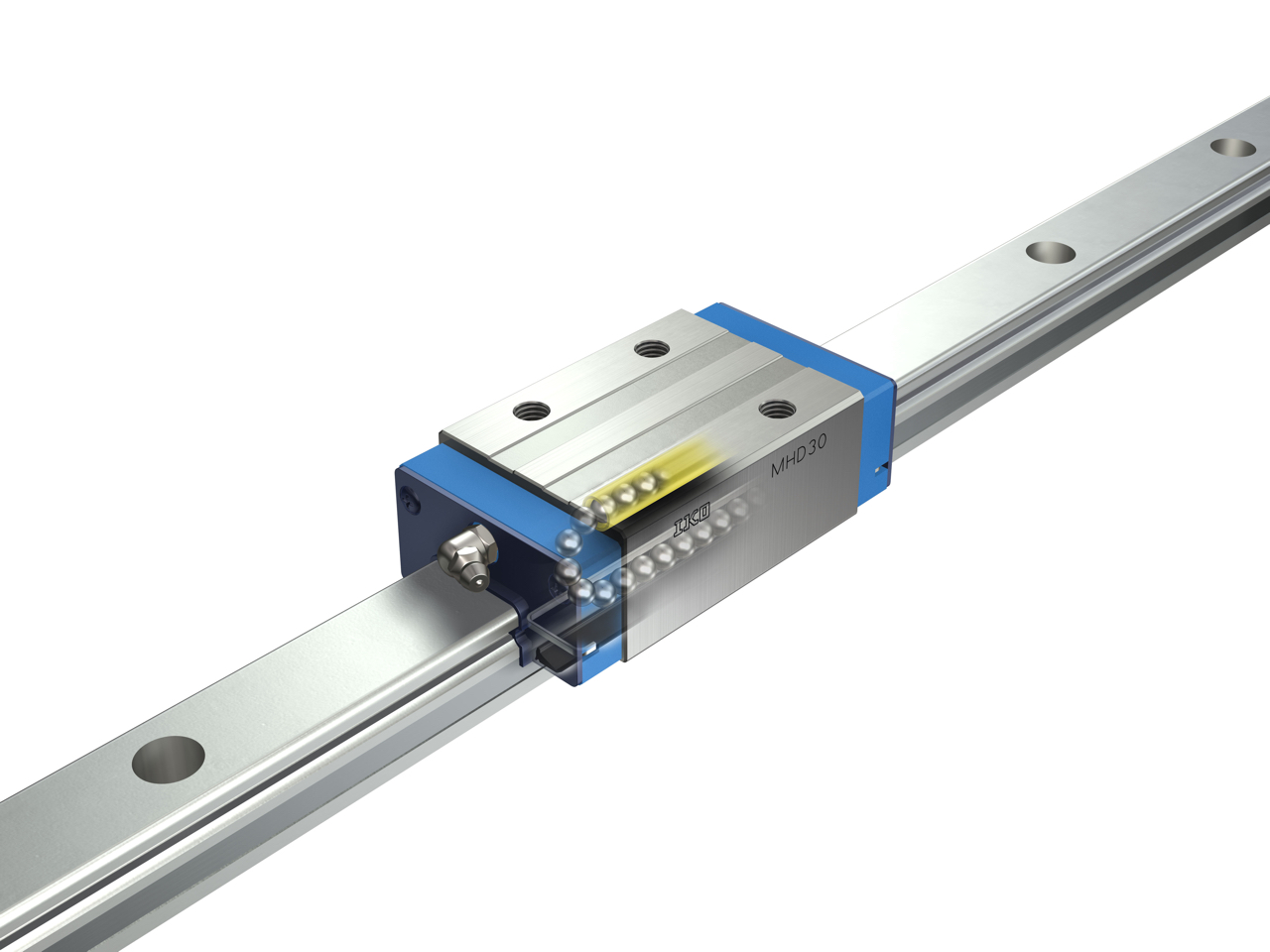

IKO 리니어웨이 H는 궤도와 4점으로 접촉하는 2조열의 대경 볼(강구)을 조립하여, 방향 또는 크기가 변동하는 하중이나 복합 하중이 작용하는 용도에서도 안정적으로 높은 정밀도와 강성을 얻을 수 있습니다. 볼 타입 중에서 최대급 정격 하중 및 강성을 갖춘 시리즈이며, 형상과 사이즈가 다양하므로 용도에 맞춰 적절한 형식을 선택할 수 있습니다.

C루브 리니어웨이 H

MH

C루브 리니어웨이 H는 대경 볼(강구)을 사용한 정격 하중이 큰 고강성 직동안내기기인 리니어웨이 H 시리즈에 윤활 부품 C루브를 내장하여 장기 메인터넌스 프리를 실현하는 제품입니다.

프리콤비네이션

프리콤비네이션 제품이 있습니다. 슬라이드 유닛과 트랙레일이 개별적으로 치수 관리되므로 각각 자유롭게 추가, 교환할 수 있습니다.

프리콤비네이션에 대한 자세한 내용은 여기를 클릭

플랜지형과 블록형

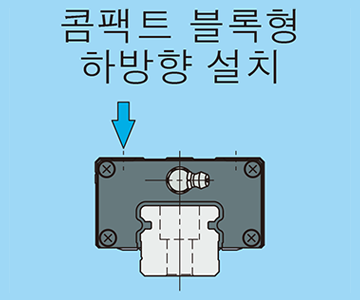

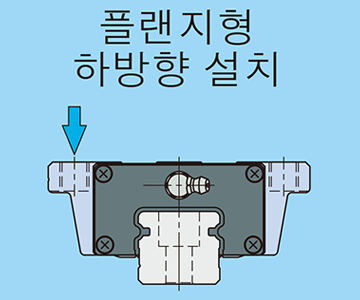

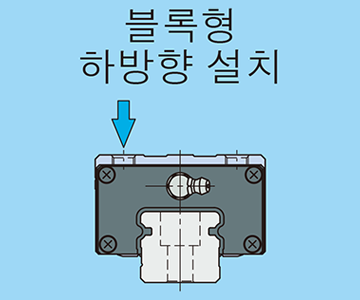

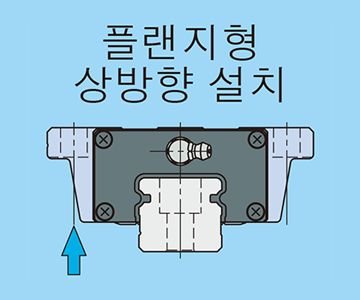

슬라이드 유닛에는 플랜지형 중에 취부 방법이 다른 두 종류와 폭 치수가 작은 블록형에서 높이 치수와 취부 방법이 다른 세 종류로 전부 다섯 종류의 형상이 있습니다.

슬라이드 유닛 길이

스탠다드 타입과 동일 단면 치수에서 길이가 다른 쇼트 타입과 고강성 롱 타입이 있으므로 용도에 맞춰 적절하게 선택할 수 있습니다.

스텐레스강제

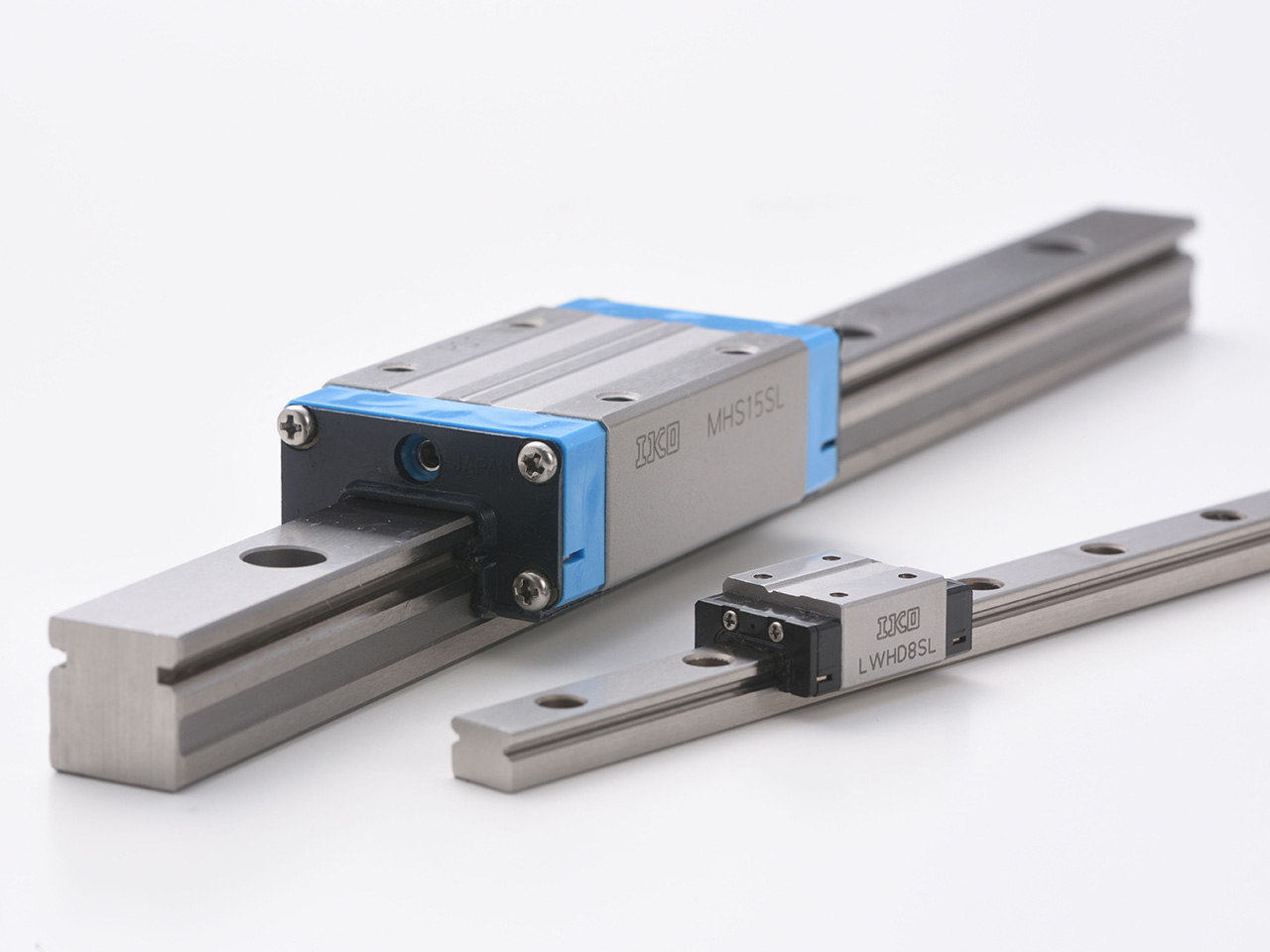

내부식성이 뛰어나고 의료기기와 각종 디스크 판독 장치 및 반도체 제조 장치 등의 클린룸 내에서 사용할 때 가장 적합한 스텐레스강제로 된 제품도 있습니다.

고방진 사양

전면 연삭 가공한 전용 트랙레일에 특수 형상의 측면 씰 및 하면 씰을 장착한 슬라이드 유닛을 조합하여 우수한 방진성을 발휘하는 고방진 사양을 갖추었습니다.

미니츄어 사이즈

트럭 레일 폭 8mm, 10mm, 12mm의 미니츄어 사이즈도 있어 사용 용도가 더욱 넓어졌습니다.


라인업

C루브 리니어웨이 H・리니어웨이 H　／　스텐레스강제

제품 슬라이드
유닛 형상		 슬라이드
유닛 길이		 형식 크기
8 10 12 15 20 25 30 35 45 55 65
C루브 리니어웨이 H フランジ形下方向取付け 스탠다드 MHT…SL ○
(1)		 ○
(1)		 ○
(1)		 ○ ○ ○ ○ - - - -
C루브 리니어웨이 H ブロック形下方向取付け ショート MHDC…SL ○ ○ ○ - - - - - - - -
스탠다드 MHD…SL ○ ○ ○ - - - - - - - -
롱 MHDG…SL ○ ○ ○ - - - - - - - -
C루브 리니어웨이 H コンパクトブロック形下方向取付け 스탠다드 MHS…SL - - - ○ ○ ○ ○ - - - -
리니어웨이 H フランジ形上方向取付け 스탠다드 LWH…SL - - - ○ ○ ○ ○ - - - -
리니어웨이 H フランジ形下方向取付け 스탠다드 LWHT…SL ○
(1)		 ○
(1)		 ○
(1)		 ○ ○ ○ ○ - - - -
리니어웨이 H ブロック形下方向取付け ショート LWHDC…SL ○ ○ ○ - - - - - - - -
스탠다드 LWHD…SL ○ ○ ○ - - - - - - - -
롱 LWHDG…SL ○ ○ ○ - - - - - - - -
리니어웨이 H コンパクトブロック形下方向取付け 스탠다드 LWHS…SL - - - ○ ○ ○ ○ - - - -

주(1) 상방향으로도 설치할 수 있습니다.

※에는 프리콤비네이션 사양이 있습니다.

C루브 리니어웨이 H・리니어웨이 H　／　탄소강제

제품 슬라이드
유닛 형상		 슬라이드
유닛 길이		 형식 크기
8 10 12 15 20 25 30 35 45 55 65
C루브 리니어웨이 H フランジ形上方向取付け 스탠다드 MH - - - ○ ○ ○ ○ ○ ○ - -
스탠다드 MH…M（U) - - - - - ○ ○ - - - -
롱 MHG - - - - ○ ○ ○ ○ ○ - -
C루브 리니어웨이 H フランジ形下方向取付け 스탠다드 MHT - - ○
(1)		 ○ ○ ○ ○ ○ ○ - -
스탠다드 MHT…M（U) - - - - - ○ ○ - - - -
롱 MHTG - - - ○
(1)		 ○ ○ ○ ○ ○ - -
C루브 리니어웨이 H ブロック形下方向取付け 스탠다드 MHD - - ○
(1)		 ○ - ○ ○ ○ ○ - -
스탠다드 MHD…M(U) - - - - - ○ ○ - - - -
롱 MHDG - - - - - ○ ○ ○ ○ - -
C루브 리니어웨이 H コンパクトブロック形下方向取付け 스탠다드 MHS - - - ○ ○ ○ ○ - - - -
스탠다드 MHS…M(U) - - - - - ○ ○ - - - -
롱 MHSG - - - ○ ○ ○ ○ - - - -
리니어웨이 H フランジ形上方向取付け 스탠다드 LWH…B - - - ○ ○ ○ ○ ○ ○ ○ ○
스탠다드 LWH…M（U) - - - ○ ○ ○ ○ ○ ○ - -
롱 LWHG - - - - ○ ○ ○ ○ ○ ○ ○
리니어웨이 H フランジ形下方向取付け 스탠다드 LWHT…B - - ○
(1)(2)		 ○ ○ ○ ○ ○ ○ ○ ○
스탠다드 LWHT…M（U) - - - ○ ○ ○ ○ ○ ○ - -
롱 LWHTG - - - - ○ ○ ○ ○ ○ ○ ○
리니어웨이 H ブロック形下方向取付け 스탠다드 LWHD…B - - ○
(2)		 ○ - ○ ○ ○ ○ ○ ○
스탠다드 LWHD…M(U) - - - ○ - ○ ○ ○ ○ - -
롱 LWHDG - - - - - ○ ○ ○ ○ ○ ○
리니어웨이 H コンパクトブロック形下方向取付け 스탠다드 LWHS…B - - - ○ ○ ○ ○ - - - -
스탠다드 LWHD…M(U) - - - ○ ○ ○ ○ - - - -
롱 LWHSG - - - - ○ ○ ○ - - - -

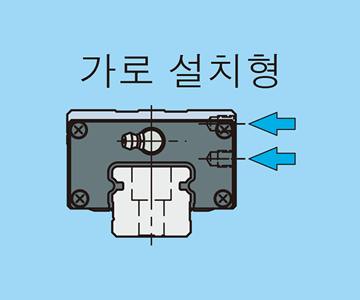

리니어웨이 H 横取付形 스탠다드 LWHY - - - ○ ○ ○ ○ ○ ○ - -

주(1) 상방향으로도 설치할 수 있습니다.
주(2) 형식 기호에 "…B"는 붙지 않습니다.

※에는 프리콤비네이션 사양이 있습니다.

특별 사양

트랙레일의 취부 홀 전용 캡

트랙레일 취부 홀 전용 캡을 첨부합니다. 트랙레일의 취부 홀을 막아서 운동 방향의 씰 성능을 향상시킵니다. 알루미늄 합금제 캡도 있으므로 IKO에 문의하십시오.

트랙레일용 씰 플레이트

트랙레일용 씰 플레이트를 설치하여 납품합니다. 트랙레일을 조립한 후 U자형으로 성형한 스텐레스강제 박판으로 상면을 덮어서 씰 성능이 한 단계 더 향상시킵니다. 측면 씰은 전용 씰로 변경됩니다.

더블 씰

슬라이드 유닛의 측면 씰을 이중으로 부착하여 방진성을 높입니다.

스크레이퍼

슬라이드 유닛에 금속제 스크레이퍼를 부착합니다. 스크레이퍼는 비접촉 구조이며, 트랙레일에 부착되는 큰 이물질을 효과적으로 배제합니다.

벨로우즈 조립용 탭 홀

슬라이드 유닛과 트랙레일의 단면에 벨로우즈 조립용 탭 홀을 설치합니다.

흑색크롬 피막 처리

흑색의 침투성 크롬 피막 처리 후에 아크릴 수지를 코팅하여 방청 능력을 향상시킵니다.

불소흑색크롬 피막 처리

흑색의 침투성 크롬 피막 처리 후에 불소 수지를 코팅하여 방청 능력을 더욱 향상시킵니다. 또한, 표면에 이물질의 부착을 막습니다.

내면 씰

슬라이드 유닛 내부에 내면 씰을 부착합니다.

하면 씰

하방향에서의 이물질 침입을 방지하기 위해 슬라이드 유닛 아랫면에 씰을 부착합니다.

C루브 장착

슬라이드 유닛의 측면 씰 안쪽에 윤활제를 함침시킨 C루브를 장착하여 윤활제의 보급 간격을 연장시킬 수 있습니다.


기타 특수 환경 사양을 찾는 방법
