직동안내기기 리니어웨이 L 시리즈

  • 리니어웨이 L 시리즈
  • C루브 리니어웨이 L
  • 리니어웨이 L

직동안내기기 리니어웨이 L 시리즈

ML LWL

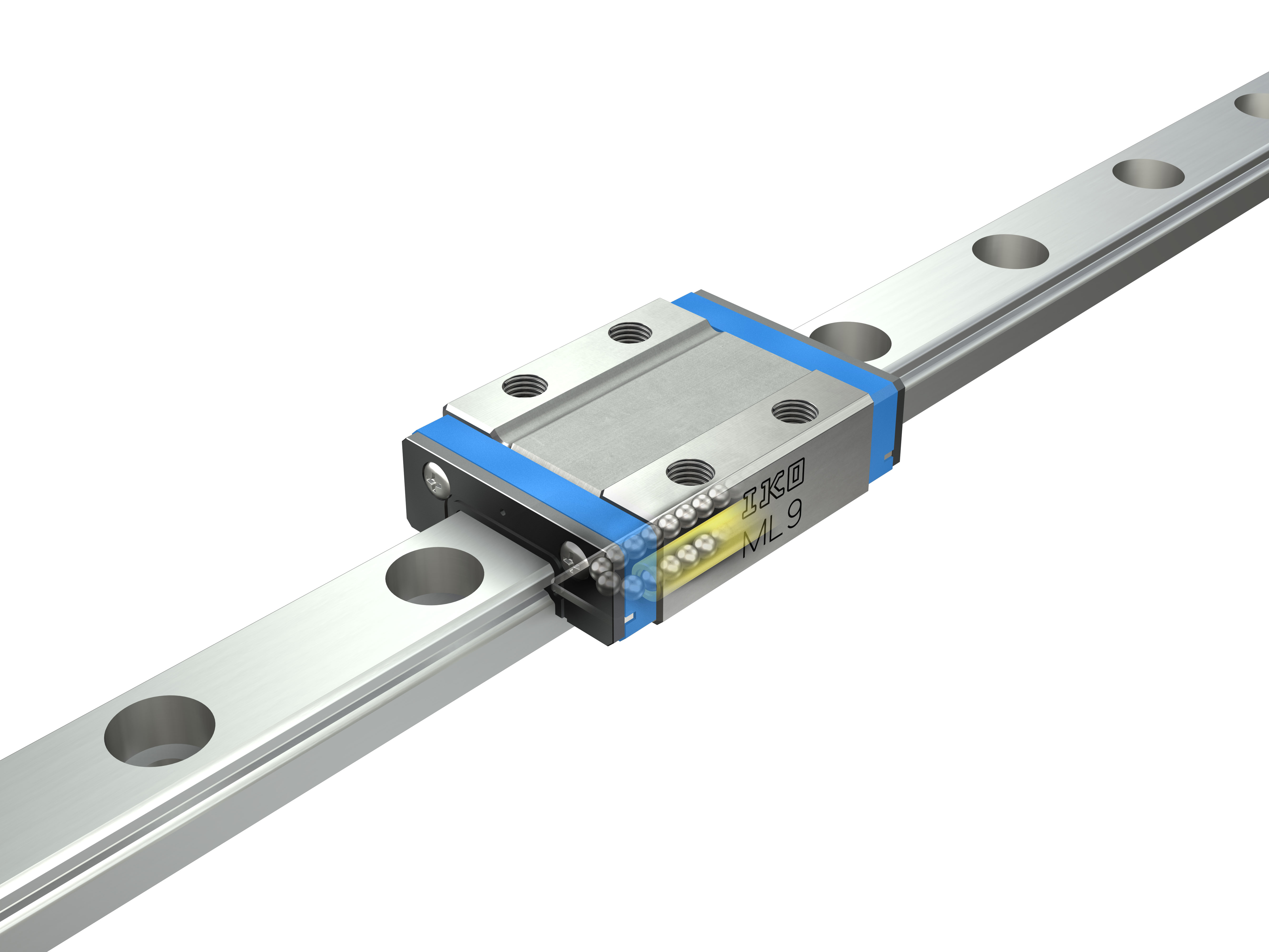

IKO 리니어웨이 L은 궤도와 4점으로 접촉하는 볼(강구)을 2조열로 배치한 구조이므로 초소형임에도 불구하고 방향 또는 크기가 변동하는 하중이나 복합 하중이 작용하는 용도에서도 안정된 정밀도와 강성을 얻을 수 있습니다. 스텐레스강제가 기본 사양이며 형상이나 사이즈가 다양하므로 용도에 맞춰 적절한 형식을 선택할 수 있습니다.

C루브 리니어웨이 L

ML

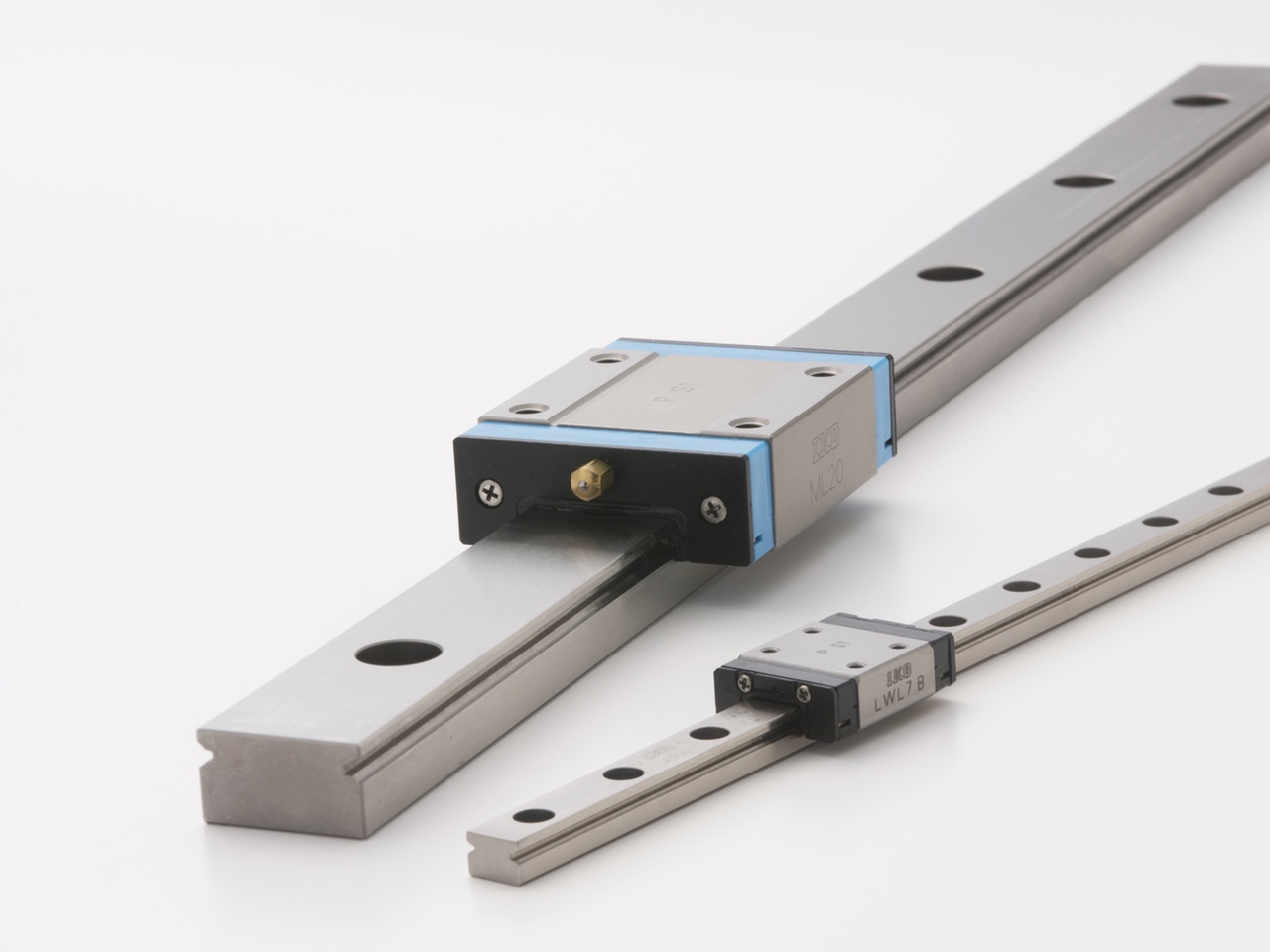

C루브 리니어웨이 L은 소형 직동안내기기인 리니어웨이 L 시리즈에 윤활 부품 C루브를 내장하여 장기 메인터넌스 프리를 실현하는 제품입니다.

프리콤비네이션

프리콤비네이션 제품이 있습니다. 슬라이드 유닛과 트랙레일이 개별적으로 치수 관리되므로 각각 자유롭게 추가, 교환할 수 있습니다.


표준형과 광폭형

슬라이드 유닛의 형상은 표준형과 트랙레일 단열에서 사용하기 적합한 광폭형의 두 가지 타입이 있습니다.

슬라이드 유닛 길이

스텐레스강제 볼 유지식에는 동일 단면 치수에서 슬라이드 유닛의 길이가 다른 쇼트 타입, 스탠다드 타입, 고강성 롱 타입의 세 종류가 있으므로 용도에 맞춰 적절하게 선택할 수 있습니다.

스텐레스강제와 탄소강제

내부식성이 뛰어난 스텐레스강제는 의료기기와 각종 디스크 판독 장치 및 반도체 제조 장치 등의 클린룸 내에서 사용하는 기계 및 장치에 아주 적합합니다. 트랙레일에 추가공이 가능한 탄소강제는 반송 장치와 핸들링 장치 등의 범용적인 용도로 사용됩니다.

볼 유지

슬라이드 유닛에 강구 유지 밴드를 조립하여 트랙레일에서 슬라이드 유닛을 분리해도 볼(강구)이 탈락하지 않으며 취급이 용이합니다.

탭레일

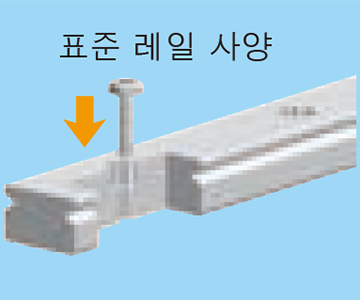

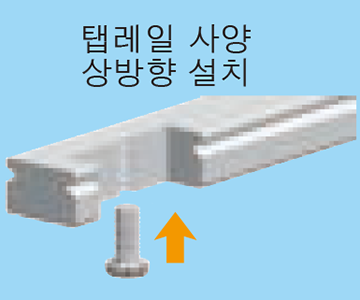

트럭레일은 통과용 구멍에 볼트를 통과시켜 아래방향으로 취부하는 표준 사양과 트럭레일에 나사가 가공된 탭레일 사양이 있어 취부 방향을 자유롭게 선택할 수 있으므로 기계와 장치의 설계 자유도가 넓어집니다.

라인업

C루브 리니어웨이 L・리니어웨이 L / 스텐레스강제

제품 트랙레일 슬라이드
유닛 길이
구조 형식 크기
1 2 3 5 7 9 12 15 20 25
C루브 리니어웨이 L 標準レール仕様 ショート 볼 유지식 MLC - - -
스탠다드 볼 유지식 ML - - -
롱 볼 유지식 MLG - - - -
수퍼롱 볼 유지식 MLL - - - - - - -
C루브 리니어웨이 L タップドレール仕様上方向取付け ショート 볼 비유지식 MLC - - - - - - - - -
볼 유지식 MLC…N - - - - - - -
스탠다드 볼 비유지식 ML - - - - - - - - -
볼 유지식 ML…N - - - - - - -
롱 볼 유지식 MLG…N - - - - - - - -
롱 볼 유지식 MLL…N - - - - - - - - -
리니어웨이 L 標準レール仕様 ショート 볼 유지식 LWLC…B - - -
스탠다드 볼 유지식 LWL…B - - -
롱 볼 유지식 LWLG…B - - - -
리니어웨이 L タップドレール仕様上方向取付け ショート 볼 비유지식 LWLC - - - - - - - - -
볼 유지식 LWLC…N - - - - - - -
스탠다드 볼 비유지식 LWL - - - - - - - -
볼 유지식 LWL…N - - - - - - -
롱 볼 유지식 LWLG…N - - - - - - - -

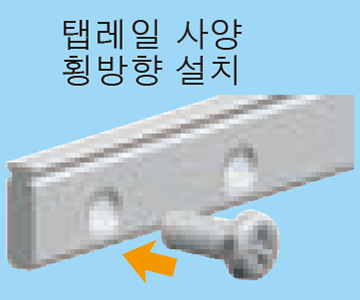

리니어웨이 L タップドレール仕様横方向取付 스탠다드 볼 비유지식 LWL…Y - - - - - - - - -

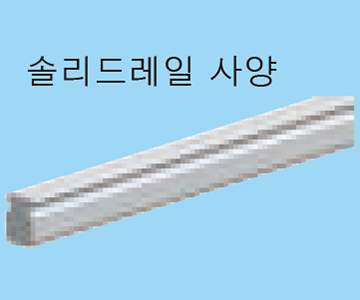

리니어웨이 L ソリッドレール仕様 스탠다드 볼 비유지식 LWL - - - - - - - - -

에는 프리콤비네이션 사양이 있습니다.

리니어웨이 L / 탄소강제

제품 트랙레일 슬라이드
유닛 길이
구조 형식 크기
1 2 3 5 7 9 12 15 20 25
리니어웨이 L 標準レール仕様 스탠다드 볼 유지식 LWL…BCS - - - - - -

에는 프리콤비네이션 사양이 있습니다.

C루브 리니어웨이 L・리니어웨이 L / 스텐레스강제

제품 트랙레일 슬라이드
유닛 길이
구조 형식 크기
4 6 10 14 18 24 30 42
C루브 리니어웨이 L
(광폭형)
標準レール仕様 ショート 볼 유지식 MLFC - -
볼 비유지식 MLFC - - - - - - -
스탠다드 볼 유지식 MLF - -
볼 비유지식 MLF - - - - - - -
롱 볼 유지식 MLFG - - -
C루브 리니어웨이 L
(광폭형)
タップドレール仕様上方向取付け ショート 볼 유지식 MLFC…N - - - - -
볼 비유지식 MLFC…N - - - - - - -
스탠다드 볼 유지식 MLF…N - - - - -
볼 비유지식 MLF…N - - - - - - -
롱 볼 유지식 MLFG…N - - - - - -
리니어웨이 L
(광폭형)
標準レール仕様 ショート 볼 유지식 LWLFC…B - -
볼 비유지식 LWLFC - - - - - - -
스탠다드 볼 유지식 LWLF…B - -
볼 비유지식 LWLF - - - - - -
롱 볼 유지식 LWLFG…B - - -
리니어웨이 L
(광폭형)
タップドレール仕様上方向取付け ショート 볼 유지식 LWLFC…N - - - - -
볼 비유지식 LWLFC…N - - - - - - -
스탠다드 볼 유지식 LWLF…N - - - - -
볼 비유지식 LWLF…N - - - - - - -
롱 볼 유지식 LWLFG…N - - - - - -

에는 프리콤비네이션 사양이 있습니다.

리니어웨이 L / 탄소강제

제품 트랙레일 슬라이드
유닛 길이
구조 형식 크기
4 6 10 14 18 24 30 42
리니어웨이 L
(광폭형)
標準レール仕様 스탠다드 볼 유지식 LWLF…BCS - - - -

에는 프리콤비네이션 사양이 있습니다.

특별 사양

하면 씰

하방향에서의 이물질 침입을 방지하기 위해 슬라이드 유닛 아랫면에 씰을 부착합니다.

C루브 장착

슬라이드 유닛의 측면 씰 안쪽에 윤활제를 함침시킨 C루브를 장착하여 윤활제의 보급 간격을 연장시킬 수 있습니다.

특수 환경용 씰

표준 장비인 측면 씰 및 하면 씰을 고온환경에서 사용할 수 있는 특수환경용 씰로 변경합니다.
