Linearführungen Rollenumlaufführung Super X-Serie
Linearführungen Rollenumlaufführung Super X-Serie

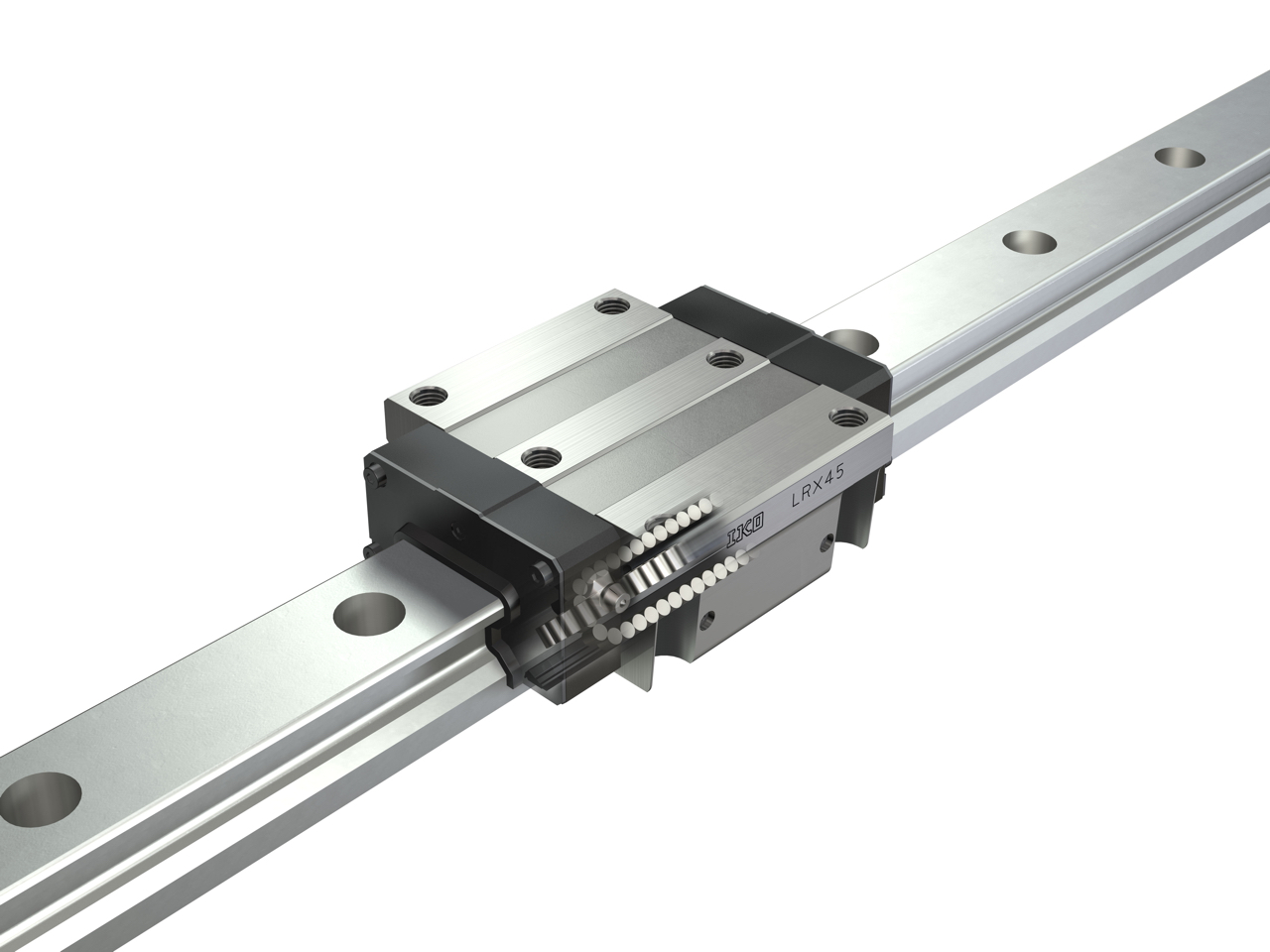

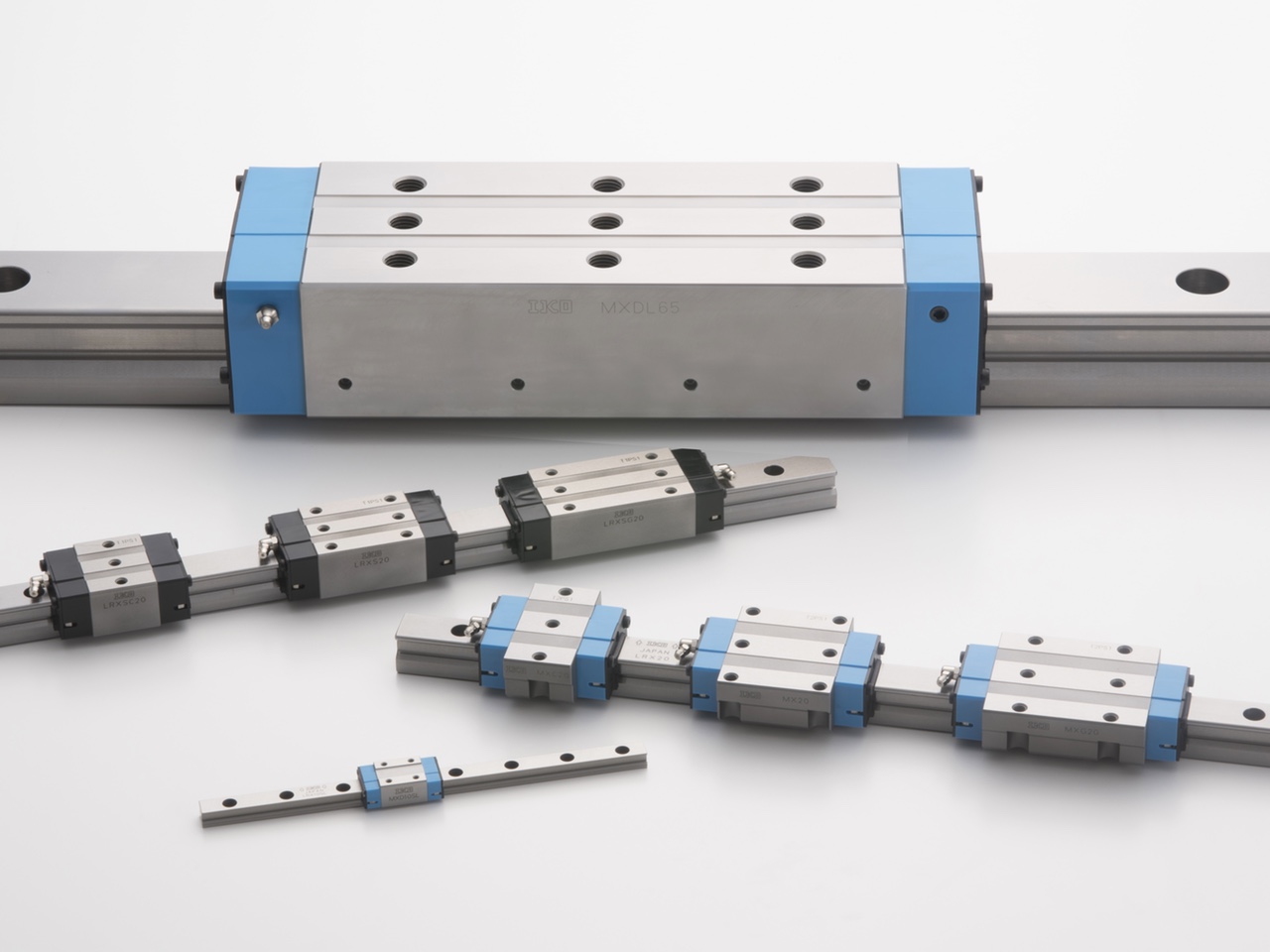

Die IKO Rollenumlaufführung Super X ist eine Hochleistungs-Rollenführung mit vier Reihen zylindrischer Rollen, die parallel in einem Gehäuse mit hoher Steifigkeit angeordnet sind. Dies ermöglicht einen extrem reibungsarmen Betrieb, ferner eine hohe Zuverlässigkeit und Genauigkeit sowie eine sehr hohe Steifigkeit. Selbst bei starker oder schwankender Belastung weist sie eine nur geringe elastische Verformung auf, so dass sie auch bei Vibrationen oder Stößen eingesetzt werden kann. Die Modelle sind in einer breiten Palette von Ausführungen und Größen erhältlich und können je nach Anwendung ausgewählt werden.

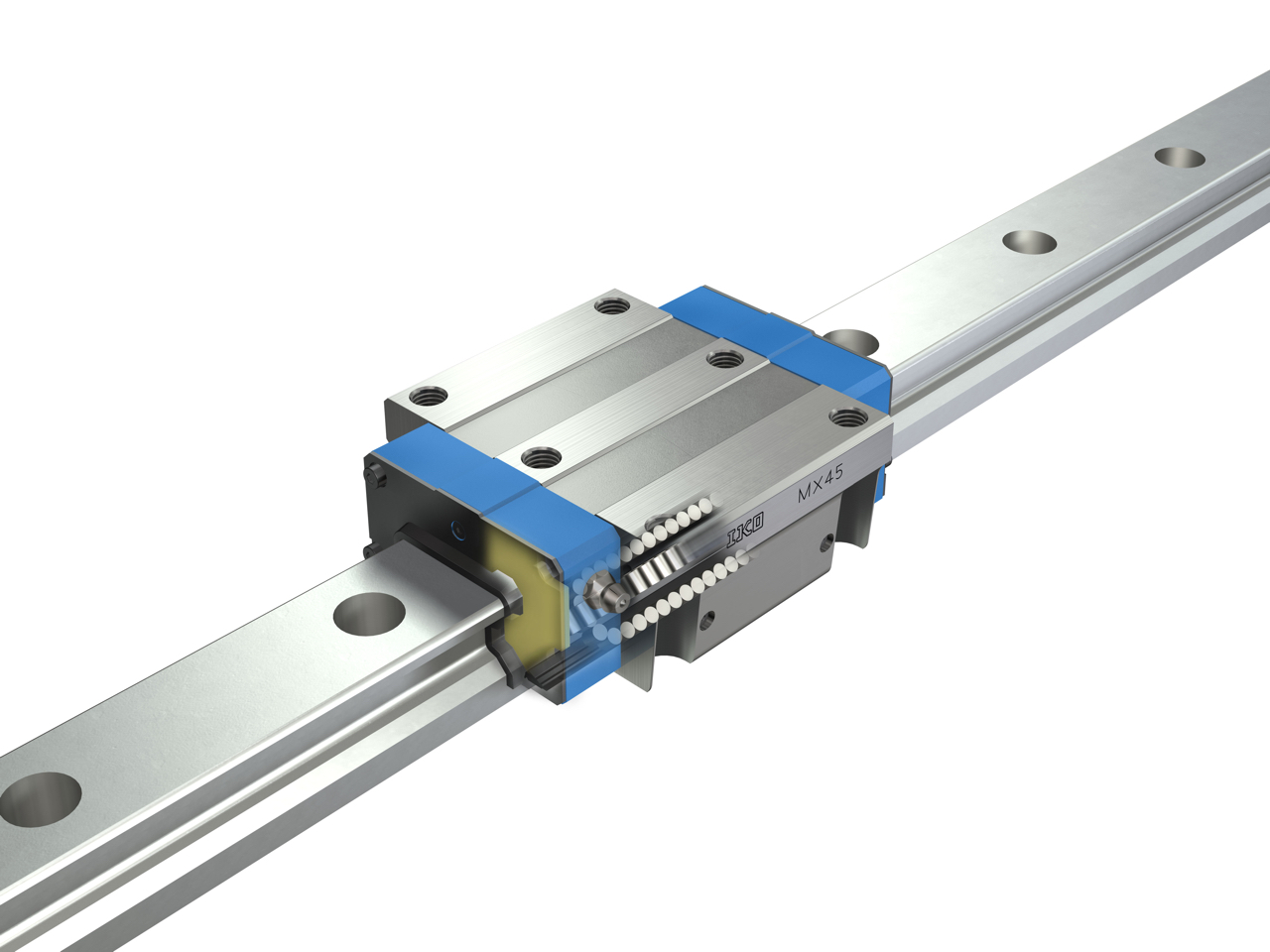

C-Lube Rollenumlaufführung Super MX
Die C-Lube Rollenumlaufführung Super MX enthält die integrierte C-Lube Schmierung. Bei Anwendungen, die eine hohe Tragfähigkeit und Laufgenauigkeit erfordern, wie z. B. Werkzeugmaschinen und Halbleiter-/Flüssigkristall-Fertigungsanlagen, kann dieselbe hohe Leistung erzielt werden, jedoch erfolgt infolge der integrierten Schmierung der Betrieb langfristig wartungsfrei. Dies senkt die Kosten des gesamten Systems, da die Betriebskosten und die für die Schmierung erforderlichen Arbeitsstunden reduziert werden.
Wartungsfrei
Die C-Lube-Technologie hält die Schmierleistung über einen längeren Zeitraum aufrecht, wodurch sich Nachschmier- und Wartungsaufwand verringern.
Lineare Rollenbahn Super X
Austauschbarkeit
Eine austauschbare Ausführung ist verfügbar. Da die Abmessungen von Wagen und Führungsschiene getrennt angeführt sind, können sie einzeln hinzugefügt oder ausgetauscht werden.
Länge des Führungswagens

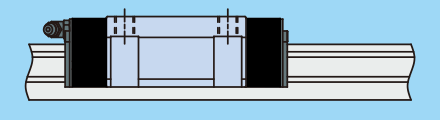

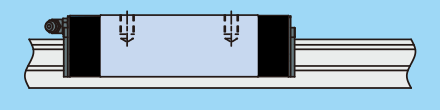

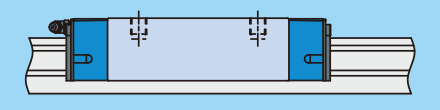

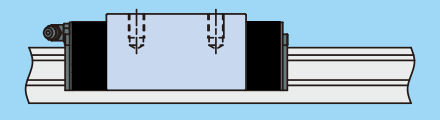

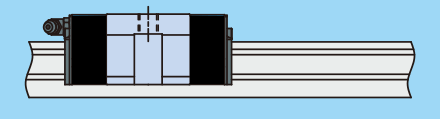

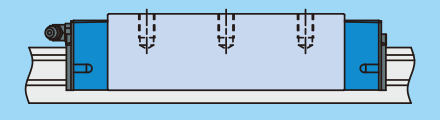

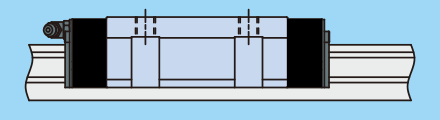

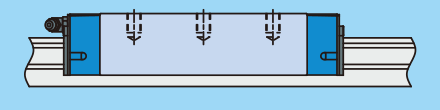

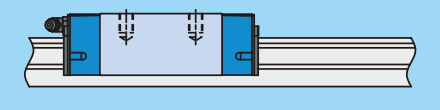

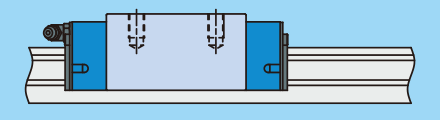

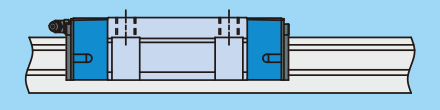

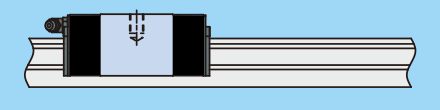

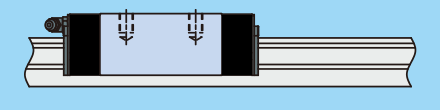

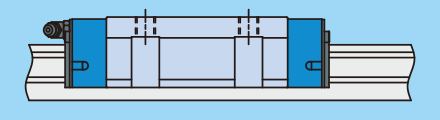

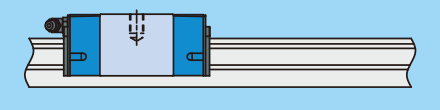

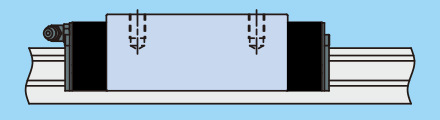

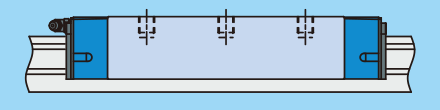

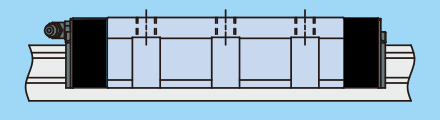

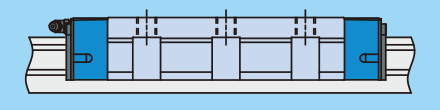

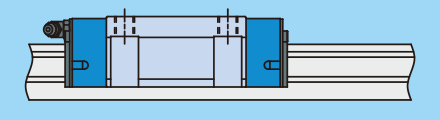

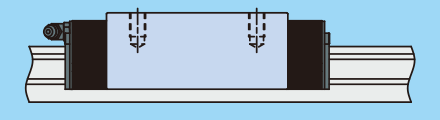

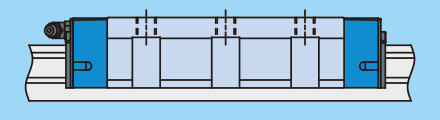

Es gibt vier Wagenausführungen mit identischen Querschnittsabmessungen, aber unterschiedlichen Wagenlängen: Eine kurze Ausführung, eine Standardausführung, einen langen Wagen sowie einen extralangen Wagen. Die Auswahl richtet sich nach den Anforderungen der jeweiligen Anwendung.
Flanschausführung und Blockausführung

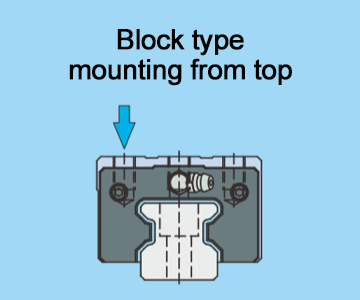

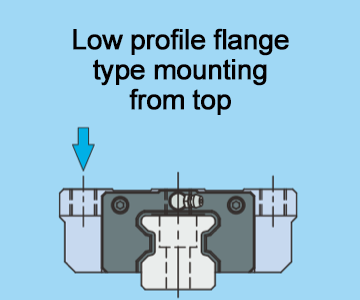

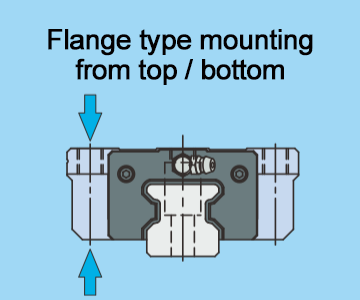

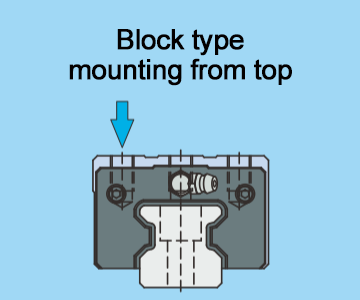

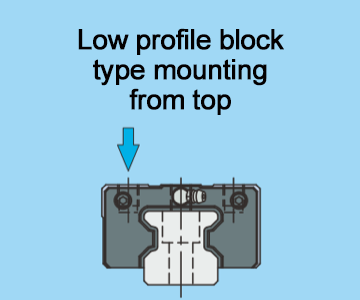

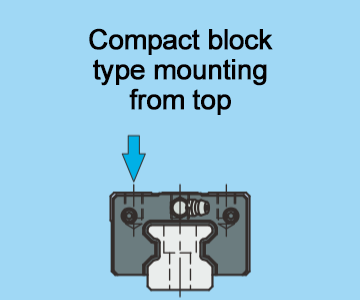

Zu den Formen der Führungswagen gehören eine Flanschausführung, welche entweder von oben oder von unten montiert werden kann, sowie eine schmale Blockausführung.
Maßliche Kompatibilität mit Kugelausführung
Da die Montageabmessungen mit denjenigen der Kugelumlaufführung H übereinstimmen, kann sie leicht in bestehenden Maschinen und Anlagen integriert werden.
Rostfreier Stahl
Es sind auch Ausführungen aus rostfreiem Stahl mit hervorragender Korrosionsbeständigkeit erhältlich. Sie sind ideal für den Einsatz in Reinräumen für medizinische Geräte, verschiedene Disc-Lesegeräte und Geräte zur Halbleiterherstellung.
Übersicht
C-Lube Rollenumlaufführung Super MX ・ Rollenumlaufführung Super X - Edelstahl
Produkt | Bauform | Länge des Führungswagens | Modus | Größe | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
10 | 12 | 15 | 20 | 25 | 30 | 35 | 45 | 55 | 65 | 85 | 100 | ||||
C-Lube Rollenumlaufführung Super MX |
![]() |
![]() |
MXD…SL | ○ | ○ | ○ | ○ | ○ | ○ | - | - | - | - | - | - |
Rollenumlaufführung Super X |
![]() |
![]() |

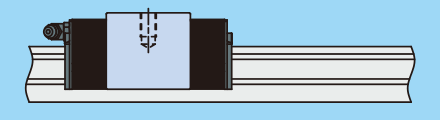

LRXDC…SL | - | ○ | ○ | ○ | ○ | ○ | - | - | - | - | - | - |
![]() |
LRXD…SL | ○ | ○ | ○ | ○ | ○ | ○ | - | - | - | - | - | - | ||
![]() |
LRXDG…SL | - | ○ | ○ | ○ | ○ | ○ | - | - | - | - | - | - |
*Für die in angegebenen Modelle ist eine austauschbare Spezifikation verfügbar.
C-Lube Rollenumlaufführung Super MX ・ Rollenumlaufführung Super X - Kohlenstoffstahl
Produkt | Bauform | Länge des Führungswagens | Modus | Größe | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
10 | 12 | 15 | 20 | 25 | 30 | 35 | 45 | 55 | 65 | 85 | 100 | ||||
C-Lube Rollenumlaufführung Super MX |
![]() |
![]() |

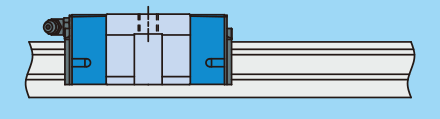

MXC | - | ○ | ○ | ○(1) | ○ | ○ | ○ | ○ | ○ | ○ | - | - |
![]() |
MX | - | ○ | ○ | ○(1) | ○ | ○ | ○ | ○ | ○ | ○ | - | - | ||
![]() |
MXG | - | ○ | ○ | ○(1) | ○ | ○ | ○ | ○ | ○ | ○ | - | - | ||
![]() |
MXL | - | - | - | ○(1) | ○ | ○ | ○ | ○ | ○ | ○ | - | - | ||
C-Lube Rollenumlaufführung Super MX |
![]() |
![]() |

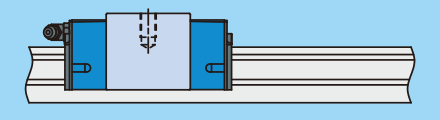

MXDC | - | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | - | - |
![]() |
MXD | - | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | - | - | ||
![]() |
MXDG | - | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | - | - | ||
![]() |
MXDL | - | - | - | ○ | ○ | ○ | ○ | ○ | ○ | ○ | - | - | ||
C-Lube Rollenumlaufführung Super MX |
![]() |
![]() |
MXSC | - | - | ○ | ○ | ○ | ○ | - | - | - | - | - | - |
![]() |
MXS | - | - | ○ | ○ | ○ | ○ | ○ | ○ | ○ | - | - | - | ||
![]() |

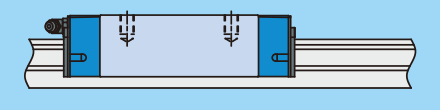

MXSG | - | - | ○ | ○ | ○ | ○ | ○ | ○ | ○ | - | - | - | ||
![]() |
MXSL | - | - | - | ○ | ○ | ○ | - | - | - | - | - | - | ||
C-Lube Rollenumlaufführung Super MX |
![]() |
![]() |
MXN | - | - | - | - | - | ○ | ○ | ○ | ○ | - | - | - |
![]() |

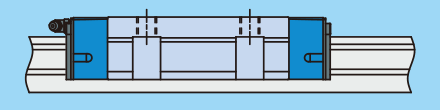

MXNG | - | - | - | - | - | ○ | ○ | ○ | ○ | - | - | - | ||
![]() |
MXNL | - | - | - | - | - | ○ | ○ | ○ | ○ | - | - | - | ||
C-Lube Rollenumlaufführung Super MX |
![]() |
![]() |

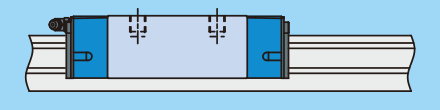

MXNS | - | - | - | - | - | ○ | ○ | ○ | ○ | - | - | - |
![]() |
MXNSG | - | - | - | - | - | ○ | ○ | ○ | ○ | - | - | - | ||
![]() |
MXNSL | - | - | - | - | - | ○ | ○ | ○ | ○ | - | - | - | ||
Rollenumlaufführung Super X |
![]() |
![]() |
LRXC | - | ○ | ○ | ○(1) | ○ | ○ | ○ | ○ | ○ | ○ | - | - |
![]() |
LRX | - | ○ | ○ | ○(1) | ○ | ○ | ○ | ○ | ○ | ○ | ○ | - | ||
![]() |
LRXG | - | ○ | ○ | ○(1) | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||
![]() |
LRXL | - | - | - | - | - | - | - | - | - | - | ○ | - | ||
Rollenumlaufführung Super X |
![]() |
![]() |
LRXDC | - | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | - | - |
![]() |
LRXD | - | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | - | ||
![]() |
LRXDG | - | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | - | ||
![]() |

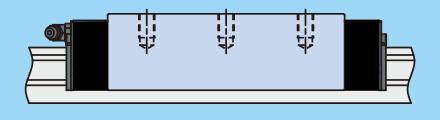

LRXDL | - | - | - | - | - | - | - | - | - | - | ○ | - | ||
Rollenumlaufführung Super X |
![]() |
![]() |
LRXSC | - | - | ○ | ○ | ○ | ○ | - | - | - | - | - | - |
![]() |
LRXS | - | - | ○ | ○ | ○ | ○ | - | - | - | - | - | - | ||
![]() |
LRXSG | - | - | ○ | ○ | ○ | ○ | - | - | - | - | - | - |
*Für die in angegebenen Modelle ist eine austauschbare Spezifikation verfügbar.
Hinweis (1) MXC20, MX20, MXG20, MXL20, LRXC20, LRX20 und LRXG20 können nur oben montiert werden.
Die Modelle mit den gleichen Abmessungen, die eine Montage von unten ermöglichen, sind MXHC20, MXH20, MXHG20, MXHL20, LRXHC20, LRXH20 und LRXHG20.
Besondere Spezifikation
Abdeckkappen für Schienenbefestigungsbohrungen
Spezielle Kappen für die Befestigungsbohrungen der Schiene sind im Lieferumfang enthalten. Sie verschließen die Befestigungsbohrungen in der Laufschiene, um die Abdichtung in Bewegungsrichtung zu verbessern. Wenden Sie sich an IKO, um Kappen aus Aluminiumlegierung für die Befestigungsbohrungen der Schiene zu erhalten.
Schienenabdeckband
Lieferung eines Schienen-Abdeckbandes. Die Abdeckung der Schienenoberseite mit einem U-förmigen Edelstahlblech nach erfolgter Schienenmontage verbessert die Abdichtung zusätzlich. Die Enddichtungen am Führungswagen müssen dann durch eine gesonderte Dichtung ersetzt werden.
Doppelte Enddichtungen
Zur Verbesserung des Staubschutzes sind doppelte Enddichtungen am austauschbaren Führungswagen angebracht.
Abstreifer
Am Führungswagens sind beidseitig Metallabstreifer angebracht. Die Abstreifer sind berührungslos und beseitigen effektiv große Fremdkörper, die an der Schiene haften.
Innengewinde für Faltenbälge
Innengewinde für Faltenbälge sind an den Enden des Führungswagens und der Laufschiene vorbereitet.
Innendichtung
Die Innendichtung wird an der Innenseite des Führungswagens angebracht.
C-Wiper
Der C-Wiper wird an den Enden des Führungswagens angebracht, um die Staubschutzeigenschaften zu verbessern.
Mit C-Lube-Platte
Das mit Schmiermittel imprägnierte C-Lube ist in den Endplatten des Führungswagens angebracht, so dass die Intervalle zum Nachschmieren verlängert werden können.
Schwarzchrom-Oberflächenbehandlung
Eine Acrylharzbeschichtung wird zur Verbesserung der Rostschutzeigenschaften nach der Oberflächenbehandlung mit schwarz imprägniertem Chrom aufgetragen.
Oberflächenbehandlung mit Fluor-Schwarzchrom
Eine fluorierte Harzbeschichtung wird aufgetragen, um die Rostschutzeigenschaften nach der Oberflächenbehandlung mit schwarz imprägniertem Chrom zu verbessern. Dadurch wird auch verhindert, dass Fremdkörper an der Oberfläche haften bleiben.
