Linearführungen Linearführung H-Serie
Linearführungen Linearführung H-Serie
Die Linearführung H-Serie enthält zwei Reihen von Stahlkugeln, welche die Laufbahnen in vier Punkten Kontaktieren. Dies gewährleistet eine hohe Genauigkeit und Steifigkeit auch bei Anwendungen, bei denen die Richtung und Größe der Last variiert oder komplexe Lasten aufgebracht werden. Diese Serie besitzt die höchsten Tragzahlen und Steifigkeit aller verfügbarer Kugelumlaufführungen und ist in einer breiten Palette von Leistungen und Größen erhältlich. Die Modelle können je nach Anwendung ausgewählt werden.

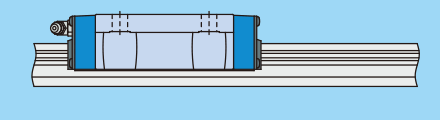

C-Lube Linearführung MH

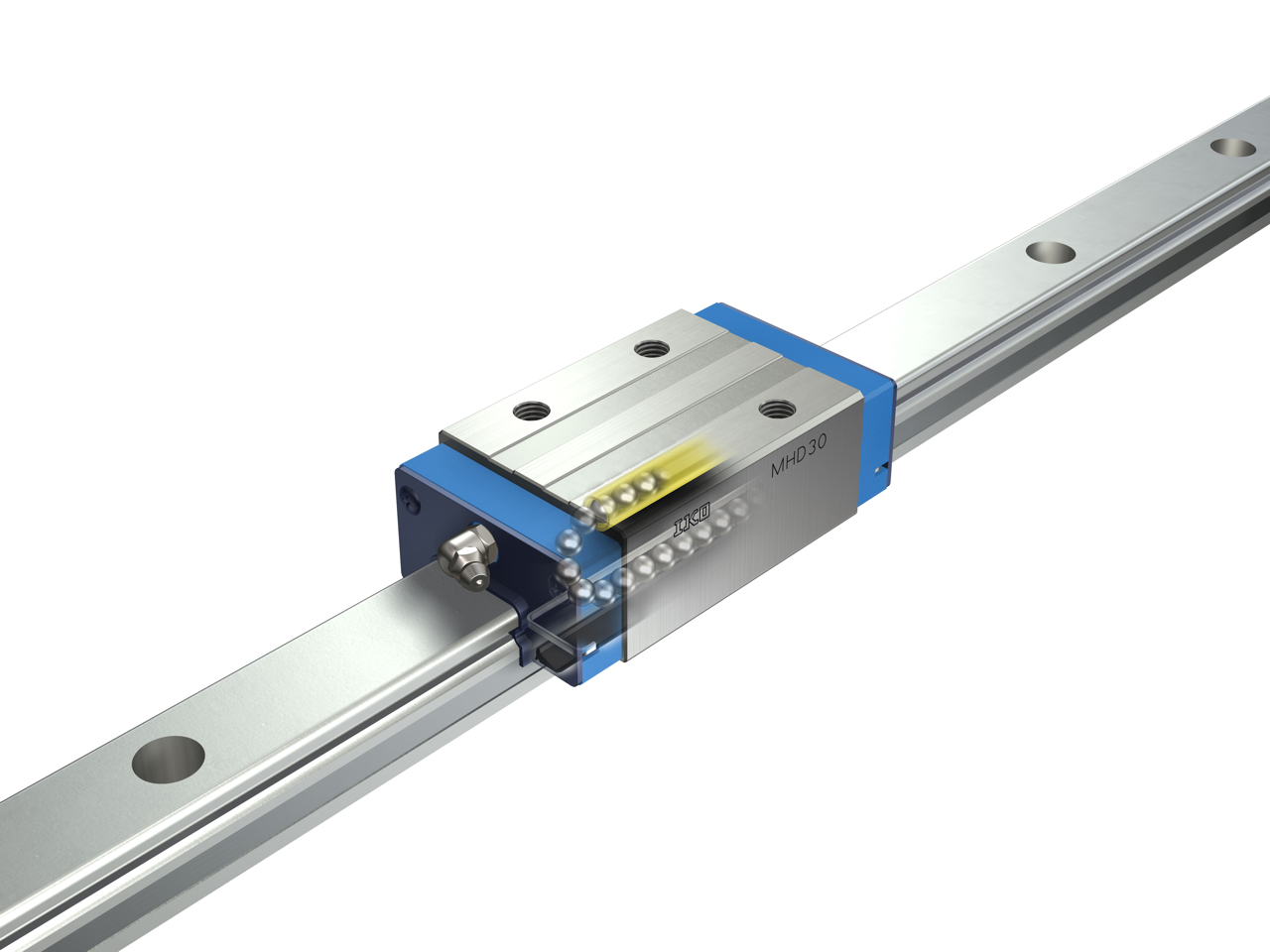

Die C-Lube Linearführung MH ist eine Kugelumlaufführung der H-Serie mit hoher Tragfähigkeit und Steifigkeit. Sie verwendet Stahlkugeln mit großem Durchmesser und verfügt über eine integrierte C-Lube-Schmierung, die einen langfristigen, wartungsfreien Betrieb ermöglicht.
Wartungsfrei
Die C-Lube-Technologie hält die Schmierleistung über einen längeren Zeitraum aufrecht, wodurch sich Nachschmier- und Wartungsaufwand verringern.
Linearführung H
Austauschbarkeit
Eine austauschbare Ausführung ist verfügbar. Da die Abmessungen von Wagen und Führungsschiene getrennt angeführt sind, können sie einzeln hinzugefügt oder ausgetauscht werden.

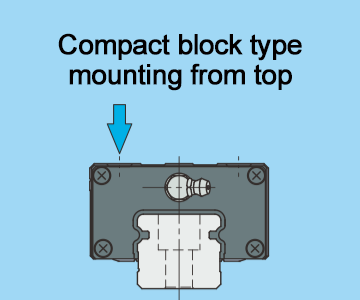

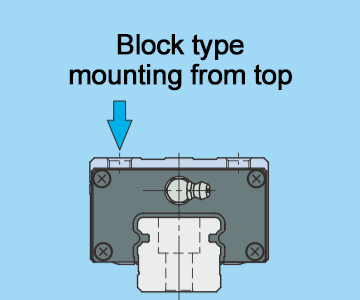

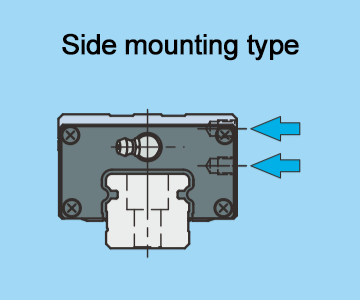

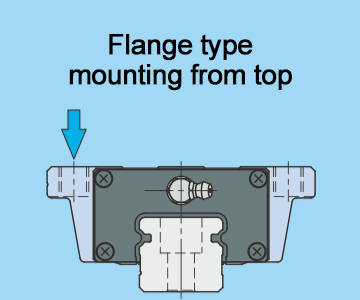

Flanschausführung und Blockausführung
Es sind zwei Flanschausführungen für unterschiedliche Montagerichtungen sowie drei schmale Blockausführungen erhältlich.

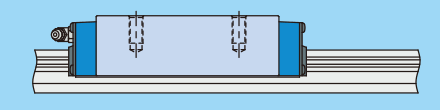

Länge des Führungswagens

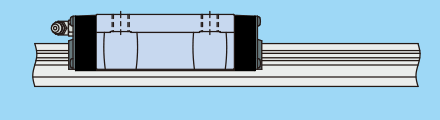

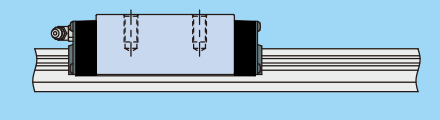

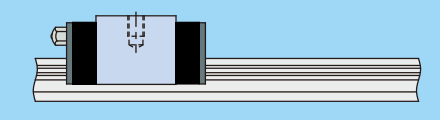

Erhältlich sind folgende Wagenlängen: Eine kurze Ausführung mit dem gleichen Querschnitt wie die Standardausführung, eine Standard-Wagenlänge mit hoher Steifigkeit sowie eine lange Ausführung mit extra hoher Steifigkeit.

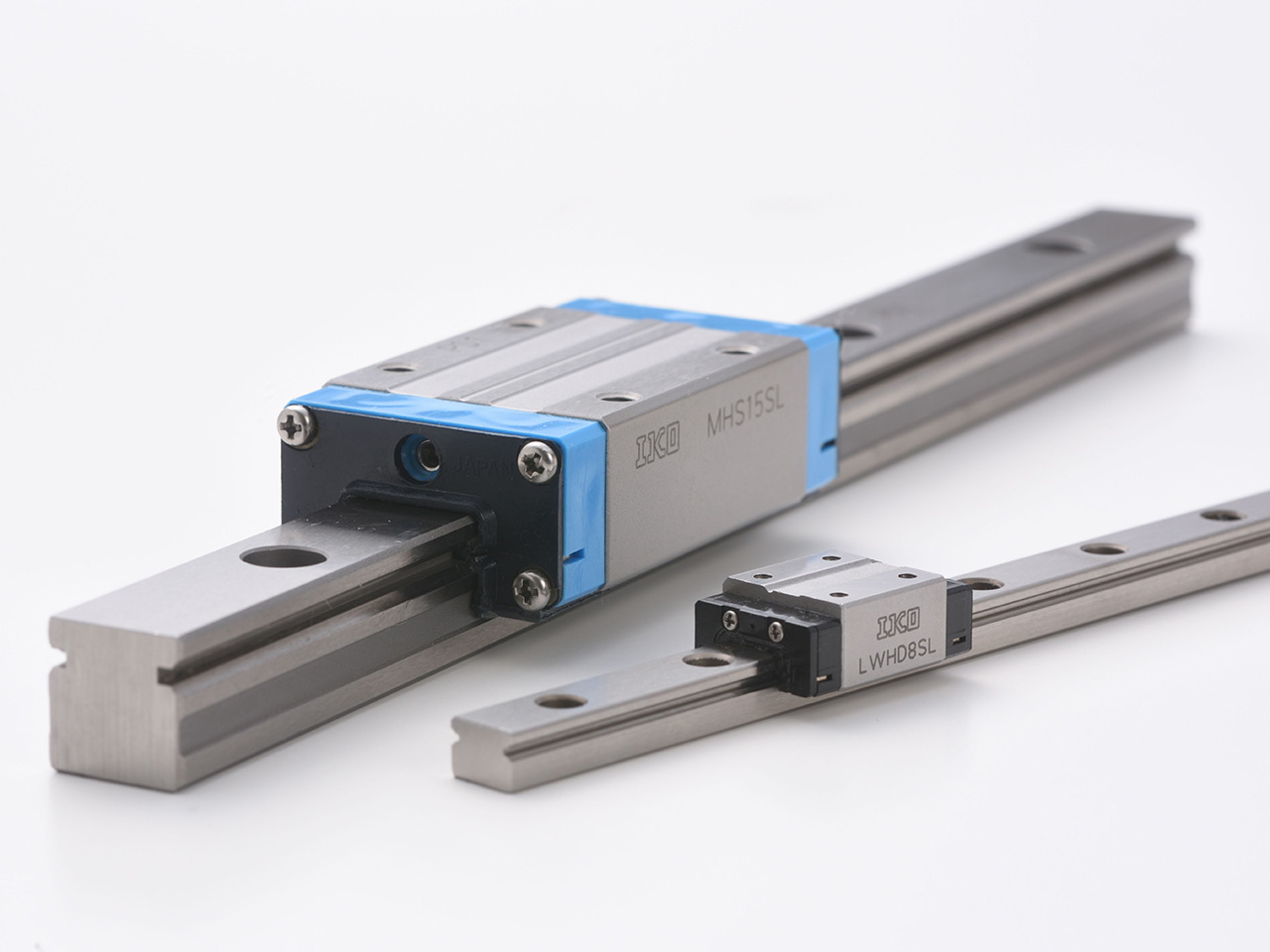

Rostfreier Stahl
Es sind auch Ausführungen aus rostfreiem Stahl mit hervorragender Korrosionsbeständigkeit erhältlich. Sie sind ideal für den Einsatz in Reinräumen für medizinische Geräte, verschiedene Disc-Lesegeräte und Geräte zur Halbleiterherstellung.
Ultradichtung
Die ultradichte Ausführung gewährleistet einen hervorragenden Staubschutz aufgrund einer besonders präzise geschliffenen Schienenoberfläche sowie aufgrund der besonderen Ausführung von End- und Unterdichtungen am Führungswagen.
Miniaturausführung
Miniaturgrößen mit Schienenbreiten von 8 mm, 10 mm und 12 mm sind ebenfalls erhältlich, wodurch sich die Anwendungsmöglichkeiten weiter erhöhen.
Übersicht
C-Lube Linearführung MH・Linearführung H - Edelstahl
Produkt | Bauform | Länge des Führungswagens | Modell | Größe | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
8 | 10 | 12 | 15 | 20 | 25 | 30 | 35 | 45 | 55 | 65 | ||||
C-Lube Linearführung MH |
![]() |
![]() |

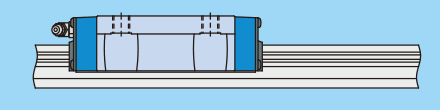

MHT…SL | ○ (1) |
○ (1) |
○ (1) |
○ | ○ | ○ | ○ | - | - | - | - |
C-Lube Linearführung MH |
![]() |
![]() |

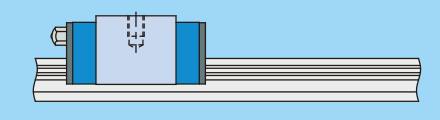

MHDC…SL | ○ | ○ | ○ | - | - | - | - | - | - | - | - |
![]() |

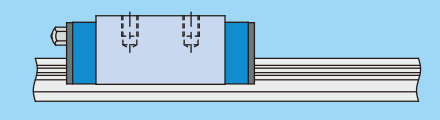

MHD…SL | ○ | ○ | ○ | - | - | - | - | - | - | - | - | ||
![]() |

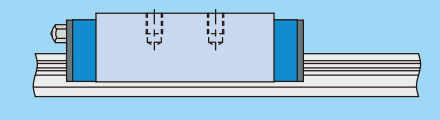

MHDG…SL | ○ | ○ | ○ | - | - | - | - | - | - | - | - | ||
C-Lube Linearführung MH |
![]() |
![]() |

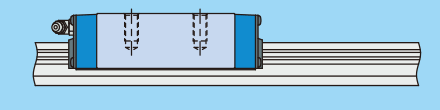

MHS…SL | - | - | - | ○ | ○ | ○ | ○ | - | - | - | - |
Linearführung H |
![]() |
![]() |

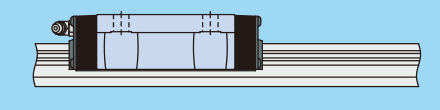

LWH…SL | - | - | - | ○ | ○ | ○ | ○ | - | - | - | - |
Linearführung H |
![]() |
![]() |
LWHT…SL | ○ (1) |
○ (1) |
○ (1) |
○ | ○ | ○ | ○ | - | - | - | - |
Linearführung H |
![]() |
![]() |
LWHDC…SL | ○ | ○ | ○ | - | - | - | - | - | - | - | - |
![]() |

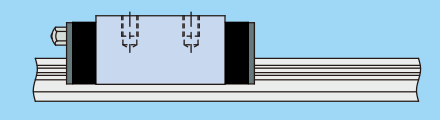

LWHD…SL | ○ | ○ | ○ | - | - | - | - | - | - | - | - | ||
![]() |

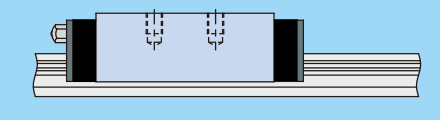

LWHDG…SL | ○ | ○ | ○ | - | - | - | - | - | - | - | - | ||
Linearführung H |
![]() |
![]() |

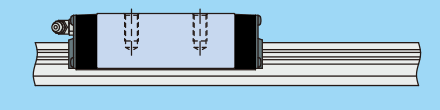

LWHS…SL | - | - | - | ○ | ○ | ○ | ○ | - | - | - | - |

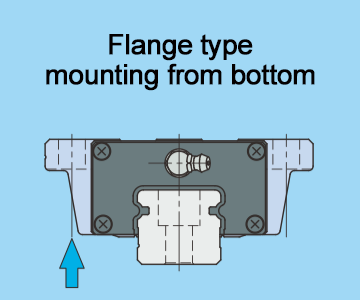

Hinweise (1) Diese Modelle Können auch von unten montiert werden.
*Für die in angegebenen Modelle ist eine austauschbare Spezifikation verfügbar.
C-Lube Linearführung MH・Linearführung H - Kohlenstoffstahl
Produkt | Schieberegler Form | Länge des Führungswagens | Modell | Größe | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
8 | 10 | 12 | 15 | 20 | 25 | 30 | 35 | 45 | 55 | 65 | ||||
C-Lube Linearführung MH |
![]() |
![]() |
MH | - | - | - | ○ | ○ | ○ | ○ | ○ | ○ | - | - |
![]() |
MH…M(U) | - | - | - | - | - | ○ | ○ | - | - | - | - | ||
![]() |

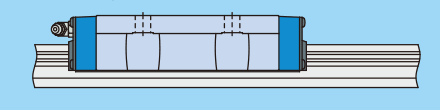

MHG | - | - | - | - | ○ | ○ | ○ | ○ | ○ | - | - | ||
C-Lube Linearführung MH |
![]() |
![]() |

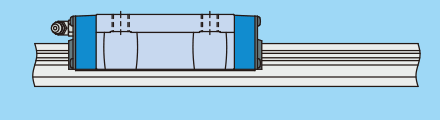

MHT | - | - | ○ (1) |
○ | ○ | ○ | ○ | ○ | ○ | - | - |
![]() |
MHT…M(U) | - | - | - | - | - | ○ | ○ | - | - | - | - | ||
![]() |

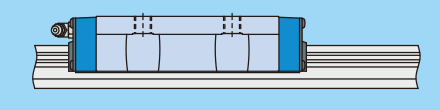

MHTG | - | - | - | ○ (1) |
○ | ○ | ○ | ○ | ○ | - | - | ||
C-Lube Linearführung MH |
![]() |
![]() |

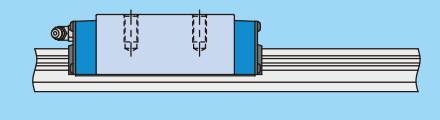

MHD | - | - | ○ (1) |
○ | - | ○ | ○ | ○ | ○ | - | - |
![]() |
MHD…M(U) | - | - | - | - | - | ○ | ○ | - | - | - | - | ||
![]() |
MHDG | - | - | - | - | - | ○ | ○ | ○ | ○ | - | - | ||
C-Lube Linearführung MH |
![]() |
![]() |

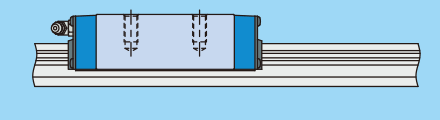

MHS | - | - | - | ○ | ○ | ○ | ○ | - | - | - | - |
![]() |
MHS…M(U) | - | - | - | - | - | ○ | ○ | - | - | - | - | ||
![]() |

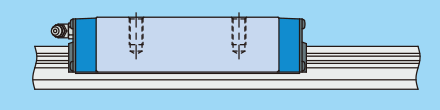

MHSG | - | - | - | ○ | ○ | ○ | ○ | - | - | - | - | ||
Linearführung H |
![]() |
![]() |
LWH…B | - | - | - | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
![]() |
LWH…M(U) | - | - | - | ○ | ○ | ○ | ○ | ○ | ○ | - | - | ||
![]() |

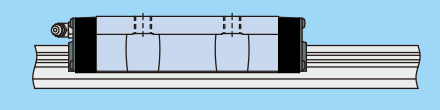

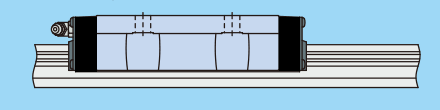

LWHG | - | - | - | - | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||
Linearführung H |
![]() |
![]() |
LWHT…B | - | - | ○ (1)(2) |
○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
![]() |
LWHT…M(U) | - | - | - | ○ | ○ | ○ | ○ | ○ | ○ | - | - | ||
![]() |
LWHTG | - | - | - | - | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||
Linearführung H |
![]() |
![]() |
LWHD…B | - | - | ○ (2) |
○ | - | ○ | ○ | ○ | ○ | ○ | ○ |
![]() |
LWHD…M(U) | - | - | - | ○ | - | ○ | ○ | ○ | ○ | - | - | ||
![]() |

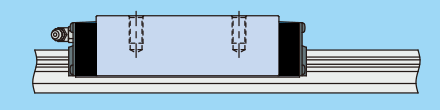

LWHDG | - | - | - | - | - | ○ | ○ | ○ | ○ | ○ | ○ | ||
Linearführung H |
![]() |
![]() |

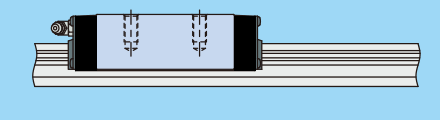

LWHS…B | - | - | - | ○ | ○ | ○ | ○ | - | - | - | - |
![]() |
LWHD…M(U) | - | - | - | ○ | ○ | ○ | ○ | - | - | - | - | ||
![]() |

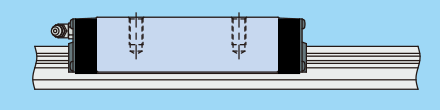

LWHSG | - | - | - | - | ○ | ○ | ○ | - | - | - | - | ||
Linearführung H |
![]() |
![]() |

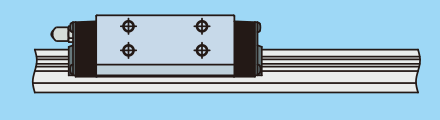

LWHY | - | - | - | ○ | ○ | ○ | ○ | ○ | ○ | - | - |
Hinweise (1) Dieses Modelle kann auch von unten montiert werden.
Hinweise(2) „...B“ ist nicht in der Artikelbezeichnung enthalten.
*Für die in angegebenen Modelle ist eine austauschbare Spezifikation verfügbar.
Besondere Spezifikationen
Abdeckkappen für Schienenbefestigungsbohrungen
Spezielle Kappen für die Befestigungsbohrungen der Schiene sind im Lieferumfang enthalten. Sie verschließen die Befestigungsbohrungen in der Laufschiene, um die Abdichtung in Bewegungsrichtung zu verbessern. Wenden Sie sich an IKO, um Kappen aus Aluminiumlegierung für die Befestigungsbohrungen der Schiene zu erhalten.
Lieferung mit montierter Schienenabdeckplatte. Das Abdecken der Oberseite mit einem U-förmigen dünnen Edelstahlblech nach der Montage der Schiene verbessert die Dichtungseigenschaften weiter. Tauschen Sie die Enddichtung gegen eine spezielle Dichtung aus.
Doppelte Enddichtungen
Zur Verbesserung des Staubschutzes sind doppelte Enddichtungen am austauschbaren Führungswagen angebracht.
Abstreifer
Am Führungswagens sind beidseitig Metallabstreifer angebracht. Die Abstreifer sind berührungslos und beseitigen effektiv große Fremdkörper, die an der Schiene haften.
Innengewinde für Faltenbälge
Innengewinde für Faltenbälge sind an den Enden des Führungswagens und der Laufschiene vorbereitet.
Schwarzchrom-Oberflächenbehandlung
Eine Acrylharzbeschichtung wird zur Verbesserung der Rostschutzeigenschaften nach der Oberflächenbehandlung mit schwarz imprägniertem Chrom aufgetragen.
Oberflächenbehandlung mit Fluor-Schwarzchrom
Eine fluorierte Harzbeschichtung wird aufgetragen, um die Rostschutzeigenschaften nach der Oberflächenbehandlung mit schwarz imprägniertem Chrom zu verbessern. Dadurch wird auch verhindert, dass Fremdkörper an der Oberfläche haften bleiben.
Innendichtung
Die Innendichtung wird an der Innenseite des Führungswagens angebracht.
Unterdichtungen
Die Dichtungen sind an der Unterseite des Führungswagens angebracht, um das Eindringen von Fremdkörpern von unten zu verhindern.
Mit C-Lube-Platte
Das mit Schmiermittel imprägnierte C-Lube ist in den Endplatten des Führungswagens angebracht, so dass die Intervalle zum Nachschmieren verlängert werden können.
