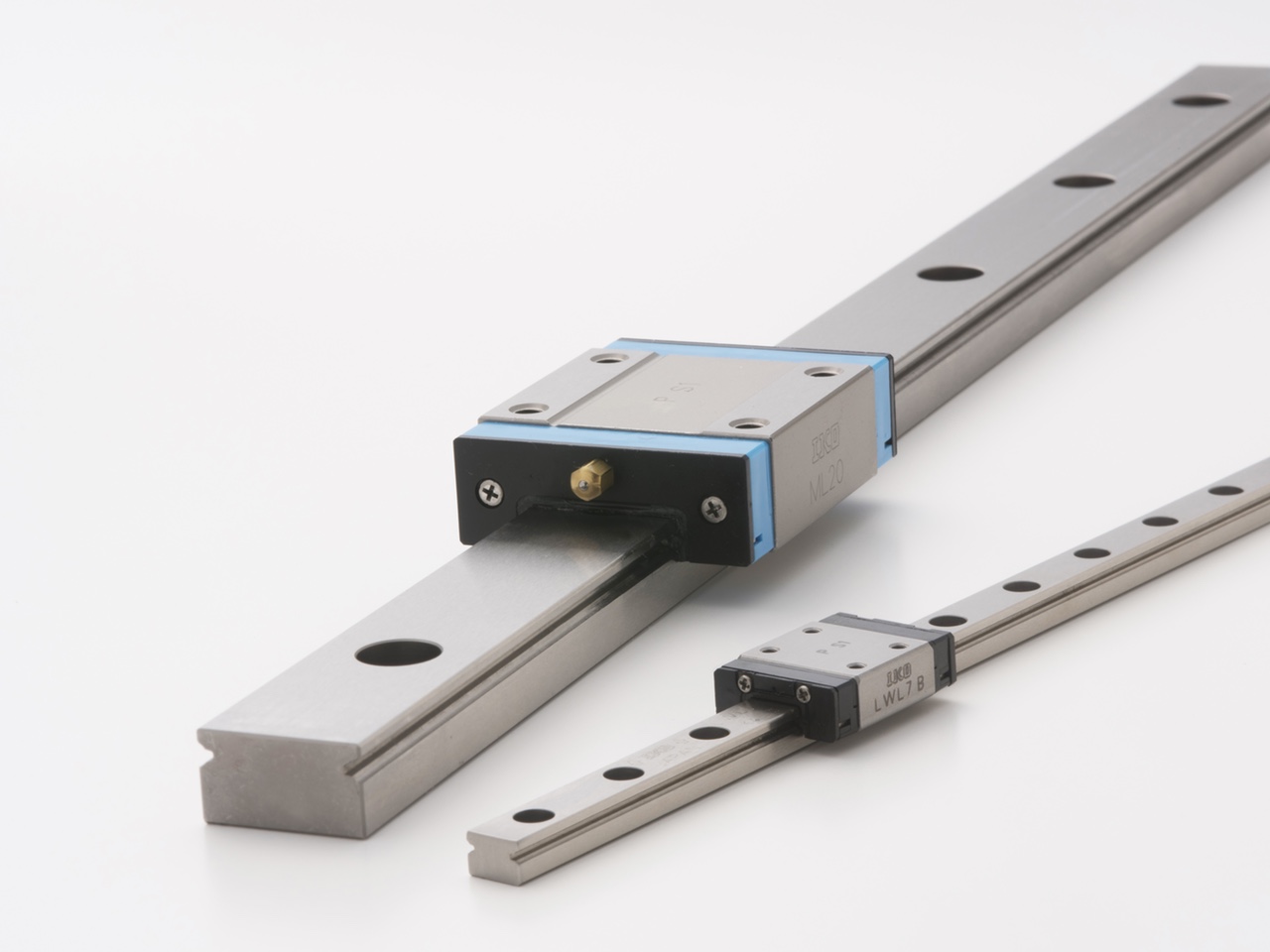

Die IKO Linearführung L besitzt zwei Reihen von Kugeln, welche die Laufbahnen an vier Punkten berühren. Trotz ihres sehr kleinen Gehäuses bietet sie eine hohe Genauigkeit und Steifigkeit, selbst bei Anwendungen, bei denen die Last eine variable Richtung und Größe hat oder eine komplexe Last aufgebracht wird. Die Grundausführung aus rostfreiem Stahl ist in einer Reihe von Formen und Größen erhältlich, welche je nach Anwendung ausgewählt werden können.
C-Lube Linearführung ML

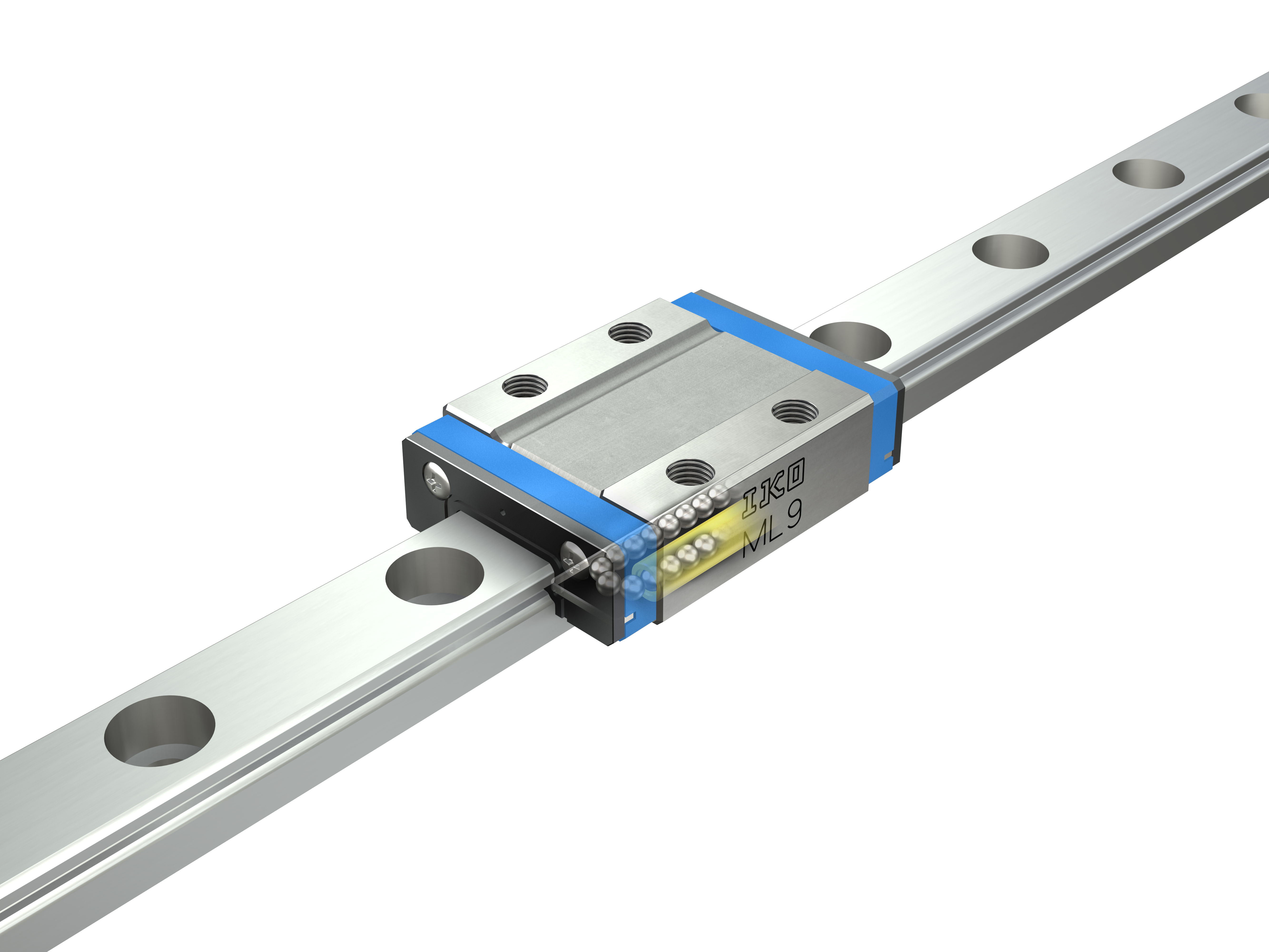

Die C-Lube Linearführung ML ist eine kleine Linearführung der L-Serie mit integrierter C-Lube-Schmierung, welche einen langfristigen, wartungsfreien Betrieb ermöglicht.
Wartungsfrei
Die C-Lube-Technologie hält die Schmierleistung über einen längeren Zeitraum aufrecht, wodurch sich Nachschmier- und Wartungsaufwand verringern.
Linearführung L
Austauschbar
Austauschbare Spezifikationen sind verfügbar. Da die Abmessungen des Führungswagens und der Führungsschiene getrennt angeführt werden, können sie einzeln hinzugefügt oder ausgetauscht werden.
Standardausführung und Breite Ausführung
Der Führungswagen ist in der Standardausführung und in einer breiten Ausführung erhältlich, wobei letztere für die Verwendung als Einzelschiene geeignet ist.
Länge des Führungswagens
Es sind drei Typen aus rostfreiem Stahl mit identischen Querschnittsabmessungen, jedoch unterschiedlichen Wagenlängen verfügbar: Eine kurze Ausführung, Standardausführung und lange Ausführung mit hoher Steifigkeit.
Rostfreier Stahl und kohlenstoffstahl
Es sind auch Typen aus rostfreiem Stahl mit hervorragender Korrosionsbeständigkeit erhältlich. Sie eignen sich ideal für den Einsatz in Reinräumen, z. B. in medizinischen Geräten, verschiedenen Lesegeräten für Discs und Geräten zur Halbleiterherstellung. Der Typ aus Kohlenstoffstahl mit einer modifizierbaren Führungsschiene wird für allgemeine Anwendungen wie z. B. Zuführungen und Handhabungsgeräte verwendet.
Kugelrückhaltung
Der Führungswagen ist mit einem Kugelhaltedraht ausgestattet, welcher verhindert, dass die Kugeln herausfallen, wenn der Führungswagen von der Schiene entfernt wird, und welcher die Handhabung erleichtert.

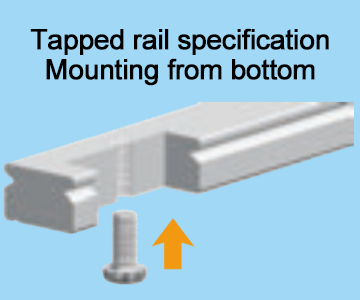

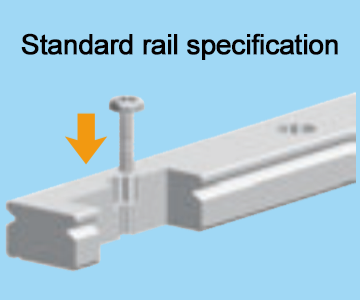

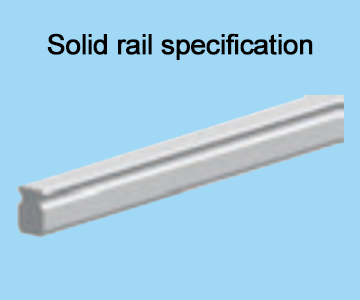

Führungsschiene mit Gewindebohrungen

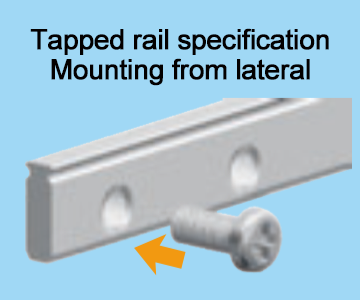

Die Schiene ist in einer Standardausführung erhältlich, bei welcher die Befestigungsschrauben von oben durch die Durchgangsbohrungen geführt werden, und in einer Ausführung mit Gewindebohrungen, bei welcher die Schiene mit Befestigungsgewinden versehen ist. Da die Montagerichtung wählbar ist, bietet sie eine größere Bandbreite an Möglichkeiten bei der Maschinenkonstruktion.
Übersicht
C-Lube Linearführung ML/Linearführung L - Rostfreier Stahl
Produkt | Schiene | Länge des Führungswagens | Ausführung | Modell | Größe | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
1 | 2 | 3 | 5 | 7 | 9 | 12 | 15 | 20 | 25 | |||||
C-Lube Linearführung ML |
![]() |
![]() |
Mit Kugelrückhaltung | MLC | - | - | - | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
![]() |
Mit Kugelrückhaltung | ML | - | - | - | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||
![]() |
Mit Kugelrückhaltung | MLG | - | - | - | - | ○ | ○ | ○ | ○ | ○ | ○ | ||
![]() |

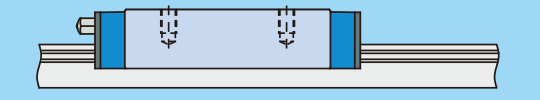

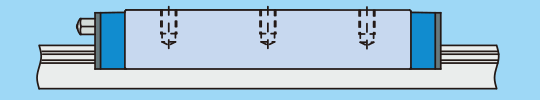

Mit Kugelrückhaltung | MLL | - | - | - | - | - | ○ | ○ | ○ | - | - | ||
C-Lube Linearführung ML |
![]() |
![]() |

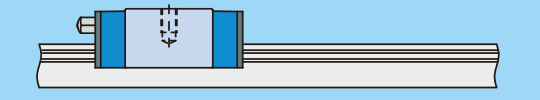

Ohne Kugelrückhaltung | MLC | - | - | ○ | - | - | - | - | - | - | - |
Mit Kugelrückhaltung | MLC…N | - | - | - | ○ | ○ | ○ | - | - | - | - | |||
![]() |

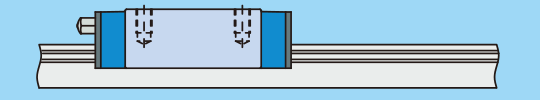

Ohne Kugelrückhaltung | ML | - | - | ○ | - | - | - | - | - | - | - | ||
Mit Kugelrückhaltung | ML…N | - | - | - | ○ | ○ | ○ | - | - | - | - | |||
![]() |
Mit Kugelrückhaltung | MLG…N | - | - | - | - | ○ | ○ | - | - | - | - | ||
![]() |
Mit Kugelrückhaltung | MLL…N | - | - | - | - | - | ○ | - | - | - | - | ||
Linearführung L |
![]() |
![]() |

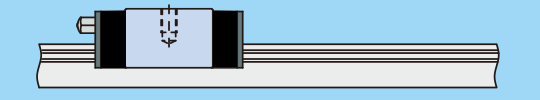

Mit Kugelrückhaltung | LWLC…B | - | - | - | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
![]() |
Mit Kugelrückhaltung | LWL…B | - | - | - | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||
![]() |

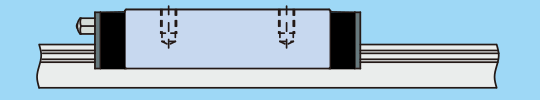

Mit Kugelrückhaltung | LWLG…B | - | - | - | - | ○ | ○ | ○ | ○ | ○ | ○ | ||
Linear Way L |
![]() |
![]() |
Ohne Kugelrückhaltung | LWLC | - | - | ○ | - | - | - | - | - | - | - |
Mit Kugelrückhaltung | LWLC…N | - | - | - | ○ | ○ | ○ | - | - | - | - | |||
![]() |

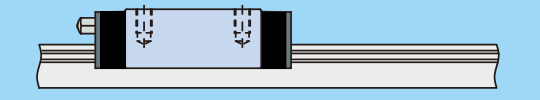

Ohne Kugelrückhaltung | LWL | - | ○ | ○ | - | - | - | - | - | - | - | ||
Mit Kugelrückhaltung | LWL…N | - | - | - | ○ | ○ | ○ | - | - | - | - | |||
![]() |
Mit Kugelrückhaltung | LWLG…N | - | - | - | - | ○ | ○ | - | - | - | - | ||
Linearführung L |
![]() |
![]() |

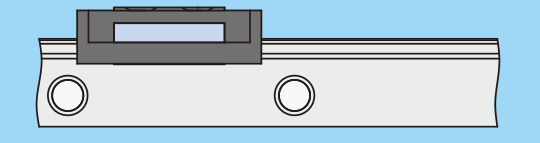

Ohne Kugelrückhaltung | LWL…Y | ○ | - | - | - | - | - | - | - | - | - |
Linearführung L |
![]() |
![]() |
Ohne Kugelrückhaltung | LWL | ○ | - | - | - | - | - | - | - | - | - |
*Für die in angegebenen Modelle ist die austauschbare Spezifikation verfügbar.
Linearführung L - Kohlenstoffstahl
Produkt | Schiene | Länge des Führungswagens | Ausführung | Modell | Größe | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
1 | 2 | 3 | 5 | 7 | 9 | 12 | 15 | 20 | 25 | |||||
Linearführung L |
![]() |
![]() |
Mit Kugelrückhaltung | LWL…BCS | - | - | - | - | - | ○ | ○ | ○ | ○ | - |
*Für die in angegebenen Modelle ist die austauschbare Spezifikation verfügbar.
C-Lube Linearführung ML・Linearführung L - Edelstahl
Produkt | Schiene | Länge des Führungswagens | Ausführung | Modell | Größe | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
4 | 6 | 10 | 14 | 18 | 24 | 30 | 42 | |||||||
C-Lube Linearführung ML(Breite Ausführung) |
![]() |
![]() |

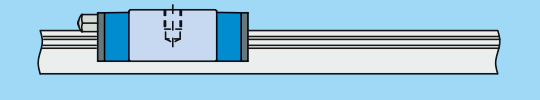

Mit Kugelrückhaltung | MLFC | - | - | ○ | ○ | ○ | ○ | ○ | ○ | ||
Ohne Kugelrückhaltung | MLFC | - | ○ | - | - | - | - | - | - | |||||
![]() |
Mit Kugelrückhaltung | MLF | - | - | ○ | ○ | ○ | ○ | ○ | ○ | ||||
Ohne Kugelrückhaltung | MLF | - | ○ | - | - | - | - | - | - | |||||
![]() |

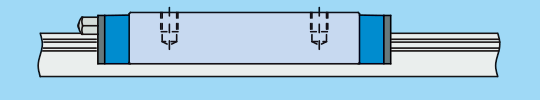

Mit Kugelrückhaltung | MLFG | - | - | - | ○ | ○ | ○ | ○ | ○ | ||||
C-Lube Linearführung ML (Breite Ausführung) |
![]() |
![]() |

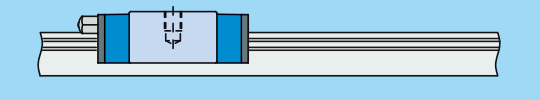

Mit Kugelrückhaltung | MLFC…N | - | - | ○ | ○ | ○ | - | - | - | ||
Ohne Kugelrückhaltung | MLFC…N | - | ○ | - | - | - | - | - | - | |||||
![]() |

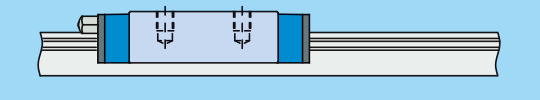

Mit Kugelrückhaltung | MLF…N | - | - | ○ | ○ | ○ | - | - | - | ||||
Ohne Kugelrückhaltung | MLF…N | - | ○ | - | - | - | - | - | - | |||||
![]() |

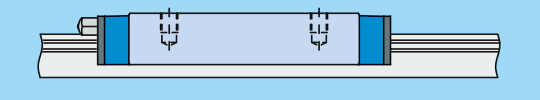

Mit Kugelrückhaltung | MLFG…N | - | - | - | ○ | ○ | - | - | - | ||||
Linearführung L (Breite Ausführung) |
![]() |
![]() |

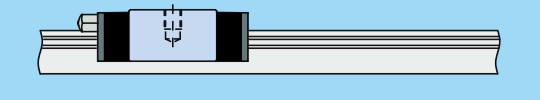

Mit Kugelrückhaltung | LWLFC…B | - | - | ○ | ○ | ○ | ○ | ○ | ○ | ||
Ohne Kugelrückhaltung | LWLFC | - | ○ | - | - | - | - | - | - | |||||
![]() |

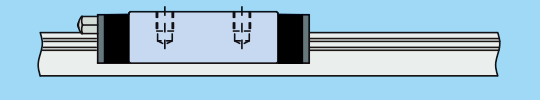

Mit Kugelrückhaltung | LWLF…B | - | - | ○ | ○ | ○ | ○ | ○ | ○ | ||||
Ohne Kugelrückhaltung | LWLF | ○ | ○ | - | - | - | - | - | - | |||||
![]() |

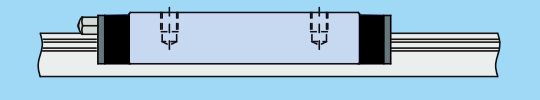

Mit Kugelrückhaltung | LWLFG…B | - | - | - | ○ | ○ | ○ | ○ | ○ | ||||
Linearführung L (Breite Ausführung) |
![]() |
![]() |
Mit Kugelrückhaltung | LWLFC…N | - | - | ○ | ○ | ○ | - | - | - | ||
Ohne Kugelrückhaltung | LWLFC…N | - | ○ | - | - | - | - | - | - | |||||
![]() |

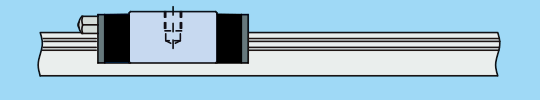

Mit Kugelrückhaltung | LWLF…N | - | - | ○ | ○ | ○ | - | - | - | ||||
Ohne Kugelrückhaltung | LWLF…N | - | ○ | - | - | - | - | - | - | |||||
![]() |

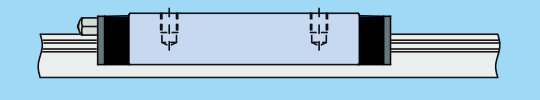

Mit Kugelrückhaltung | LWLFG…N | - | - | - | ○ | ○ | - | - | - |
*Für die in angegebenen Modelle ist die austauschbare Spezifikation verfügbar.
Linearführung L - Kohlenstoffstahl
Produkt | Schiene | Länge des Führungswagens | Ausführung | Modell | Größe | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
4 | 6 | 10 | 14 | 18 | 24 | 30 | 42 | |||||||
Linearführung L (Breite Ausführung) |
![]() |
![]() |

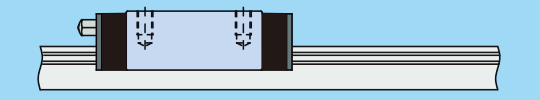

Mit Kugelrückhaltung | LWLF…BCS | - | - | - | - | ○ | ○ | ○ | ○ |
*Für die in angegebenen Modelle ist die austauschbare Spezifikation verfügbar.
Besondere Spezifikationen
Unterdichtungen
Die Dichtungen sind an der Unterseite des Führungswagens angebracht, um das Eindringen von Fremdkörpern von unten zu verhindern.
Mit C-Lube-Platte
Das mit Schmiermittel imprägnierte C-Lube ist in den Endplatten des Führungswagens angebracht, so dass die Intervalle zum Nachschmieren verlängert werden können.
Dichtung für besondere Umgebungsbedingungen
Die Standard-Enddichtungen und Unterdichtungen werden durch Dichtungen für besondere Umgebungsbedingungen ersetzt, die bei hohen Temperaturen eingesetzt werden können.
