Rolamentos de Agulha Rolamento de Rolo Cruzado Tipo Alta Rigidez V
Rolamentos de Agulha Rolamento de Rolo Cruzado Tipo Alta Rigidez V

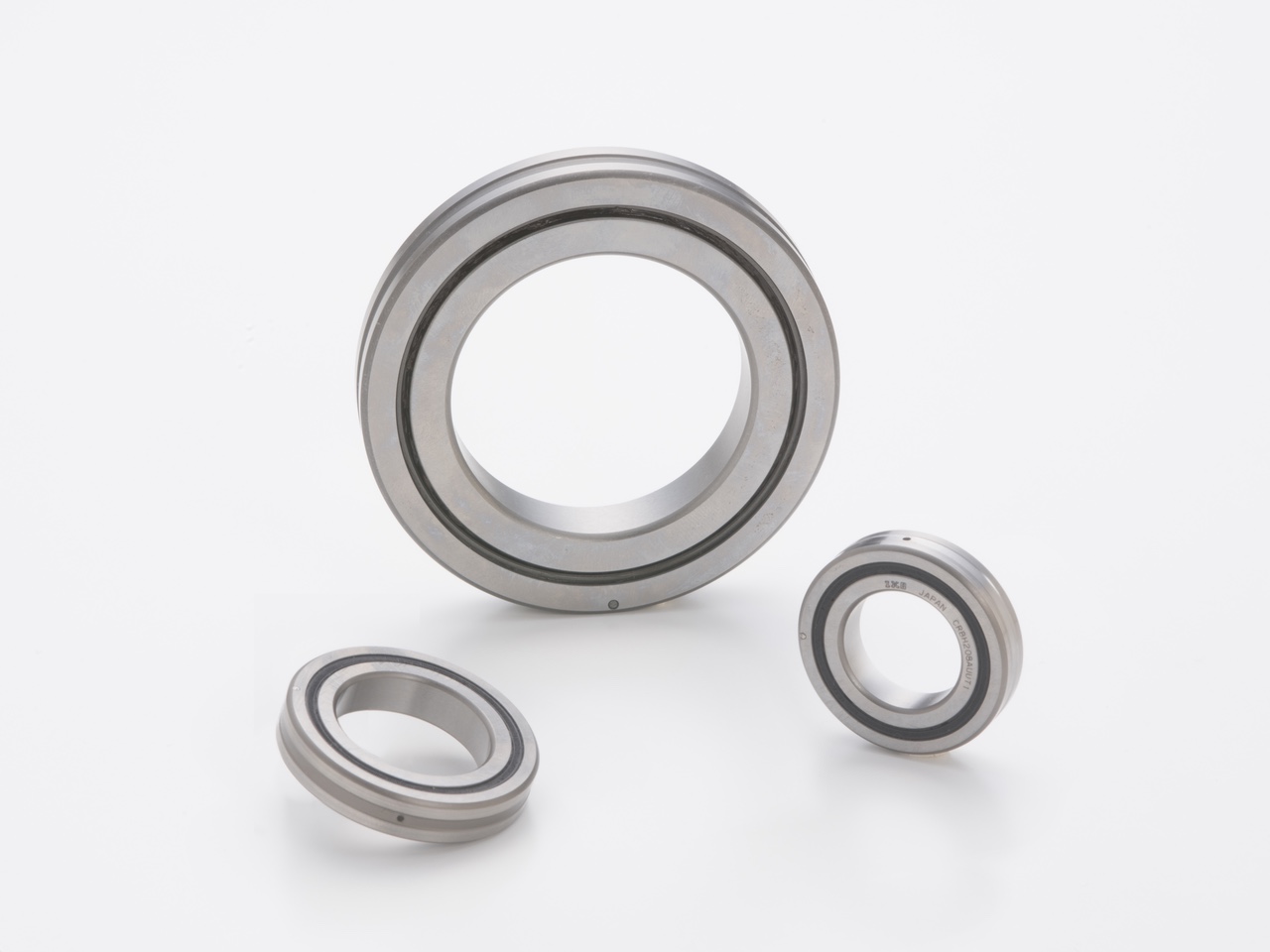

O Rolamento de Rolo Cruzado Tipo Alta Rigidez V possui uma estrutura inteiriça sólida para os anéis interno e externo. Portanto, alta precisão e alta rigidez são obtidas e erros de montagem podem ser minimizados. Como separadores estão incorporados entre os rolos cilíndricos para rotação suave, esses rolamentos são adequados para aplicações em que a velocidade de rotação é comparativamente alta. Esses rolamentos são amplamente usados nas peças giratórias de robôs industriais, máquinas-ferramentas, equipamentos médicos, etc., que exigem compacidade e alta rigidez e precisão rotacional. Além disso, rolamentos feitos de aço inoxidável e aqueles com anéis internos e externos fornecidos com orifício de montagem também estão disponíveis sob solicitação. Entre em contato com a IKO.
Características

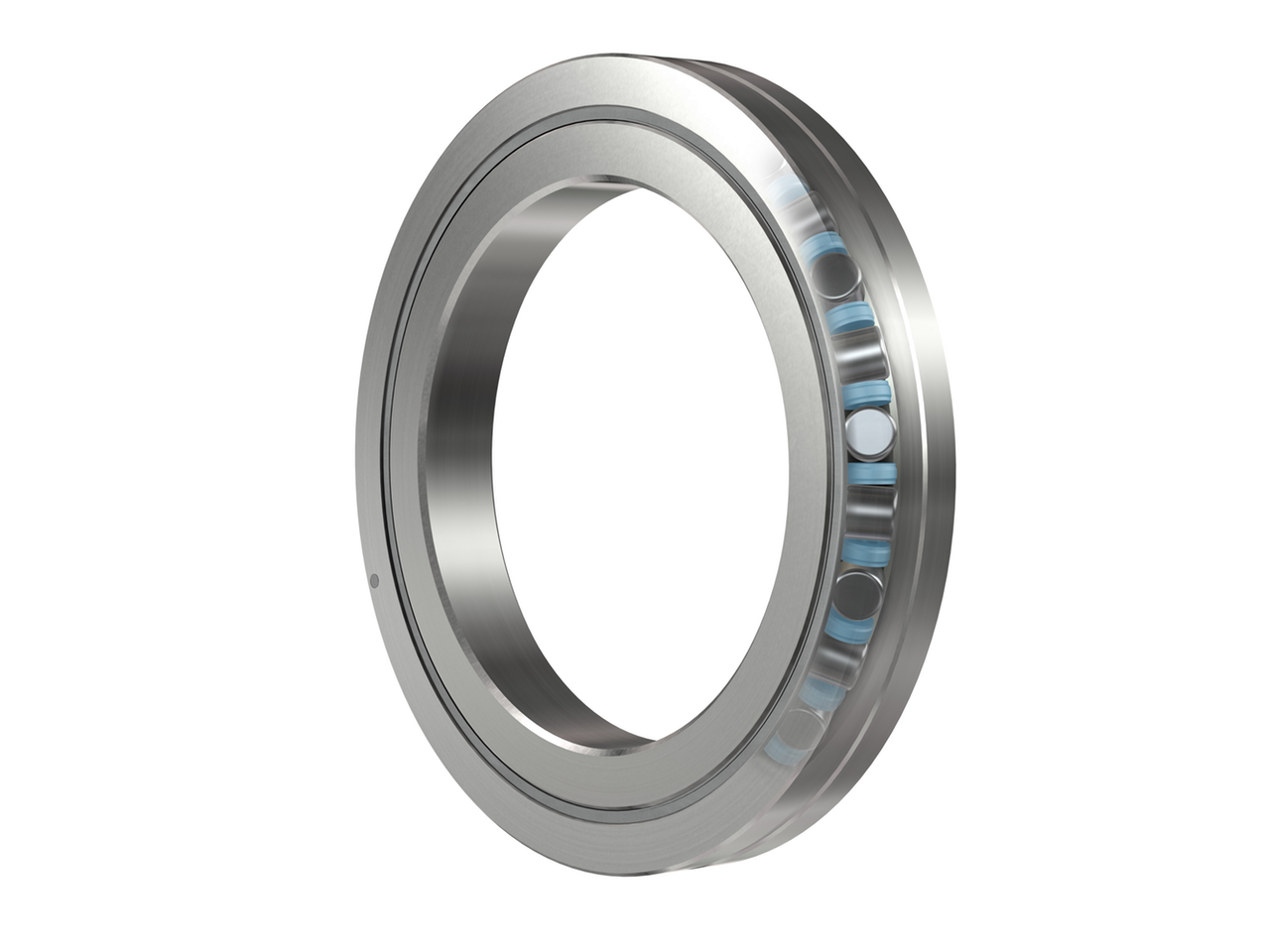

Os rolos são dispostos cruzados ortogonalmente entre o anel interno e o anel externo da estrutura única. Um separador, que pode girar os rolos suavemente, é incorporado entre os rolos.
Estão disponíveis um tipo aberto e um tipo selado. O tipo selado incorpora vedação de borracha sintética especial.
Visão Geral do Produto
O que são Rolamentos de Rolo Cruzado?
Rolamentos de Rolo Cruzado são rolamentos compactos com seus rolos cruzados alternadamente em ângulos retos entre si entre os anéis interno e externo. A disposição ortogonal dos rolos permite ao rolamento lidar com cargas complexas simultaneamente a partir de qualquer direção, o que torna a montagem possível sem a necessidade de preocupação com a direção da carga.
Compacto

A disposição ortogonal dos rolos é equivalente à estrutura de dois Rolamentos de Rolo ou Rolamentos de Esfera com ângulos de contato de 45° e filas únicas montados costas-com-costas, reduzindo pela metade a área da seção transversal e permitindo utilizar o espaço de maneira mais eficiente na sua aplicação.
Alta rigidez

A figura é uma seção transversal de uma plataforma giratória. A distância L é a distância dos pontos da aplicação na hora em que o momento de carga é aplicado na plataforma giratória. O momento de carga admissível do rolamento é proporcional à distância L. Se for aumentar a distância L dos pontos de aplicação com o intuito de aumentar a rigidez de momento da plataforma giratória, são necessários dois Rolamentos de Esferas de Contato Angular. É preciso também reservar uma distância grande entre os rolamentos, o que aumenta o tamanho do equipamento. No entanto, a distância L entre os pontos de aplicação é grande com um único Rolamento de Rolo Cruzado, propiciando uma compacidade do equipamento compacto e ainda melhorando a rigidez de momento.

Estes rolamentos apresentam contato em linha devido ao uso de rolos como elementos rolantes internos, o que aumenta significativamente a rigidez em comparação aos rolamentos tipo esfera. Por exemplo, pode apresentar uma rigidez 3 a 4 vezes maior que um Rolamento de Esferas de contato angular de fila dupla apesar de possuírem dimensões seccionais transversais mais compactas.
