Rolamentos de Agulha Rolamentos de Rolo Cruzado do Tipo Super Fino

  • Rolamentos de Rolo Cruzado do Tipo Super Fino
  • Rolamentos de Rolo Cruzado do Tipo Super Fino

Rolamentos de Agulha Rolamentos de Rolo Cruzado do Tipo Super Fino

CRBT

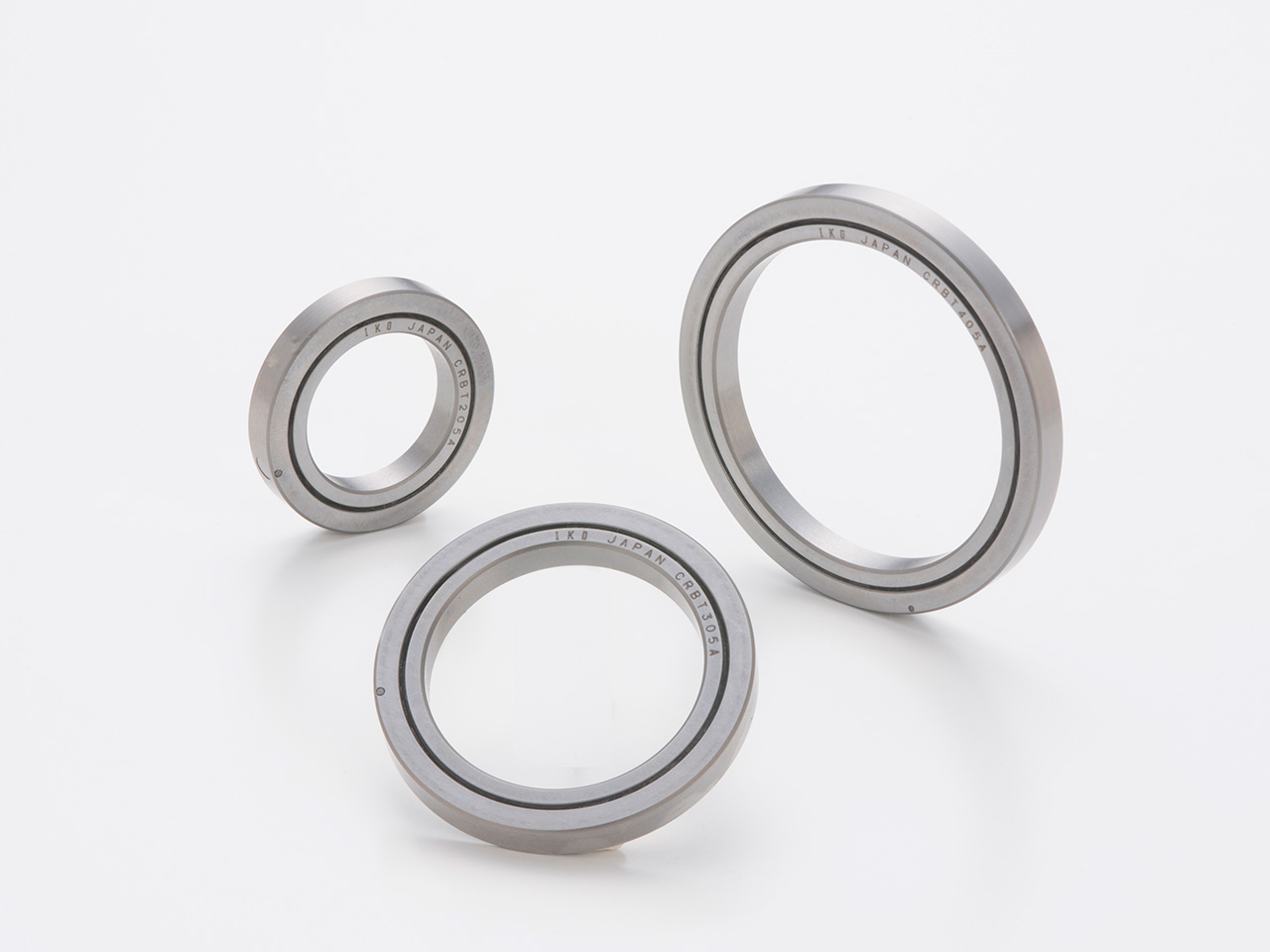

Os Rolamentos de Rolo Cruzado do Tipo Super Fino são rolamentos extremamente compactos com altura seccional de 5,5 mm e largura de 5 mm. Separadores são incorporados entre os rolos cilíndricos para uma rotação suave. Contribui para tornar máquinas ou equipamentos mais compactos e leves.

Características

A altura seccional é reduzida em 69% em comparação com o Rolamento de Rolo Cruzado do Tipo Fino CRBS, anteriormente o mais fino. A largura também é pequena, com 5 mm, e a área da seção transversal é reduzida em 43% em comparação com produtos convencionais. Além disso, a proporção de massa é de 0,38, fornecendo uma redução de peso significativa em comparação com a CRBS. (comparado com um produto com diâmetro do furo do rolamento de 50 mm)


Visão Geral do Produto

O que são Rolamentos de Rolo Cruzado?

Rolamento de rolos cruzados

Rolamentos de Rolo Cruzado são rolamentos compactos com seus rolos cruzados alternadamente em ângulos retos entre si entre os anéis interno e externo. A disposição ortogonal dos rolos permite ao rolamento lidar com cargas complexas simultaneamente a partir de qualquer direção, o que torna a montagem possível sem a necessidade de preocupação com a direção da carga.


Compacto

Compacto

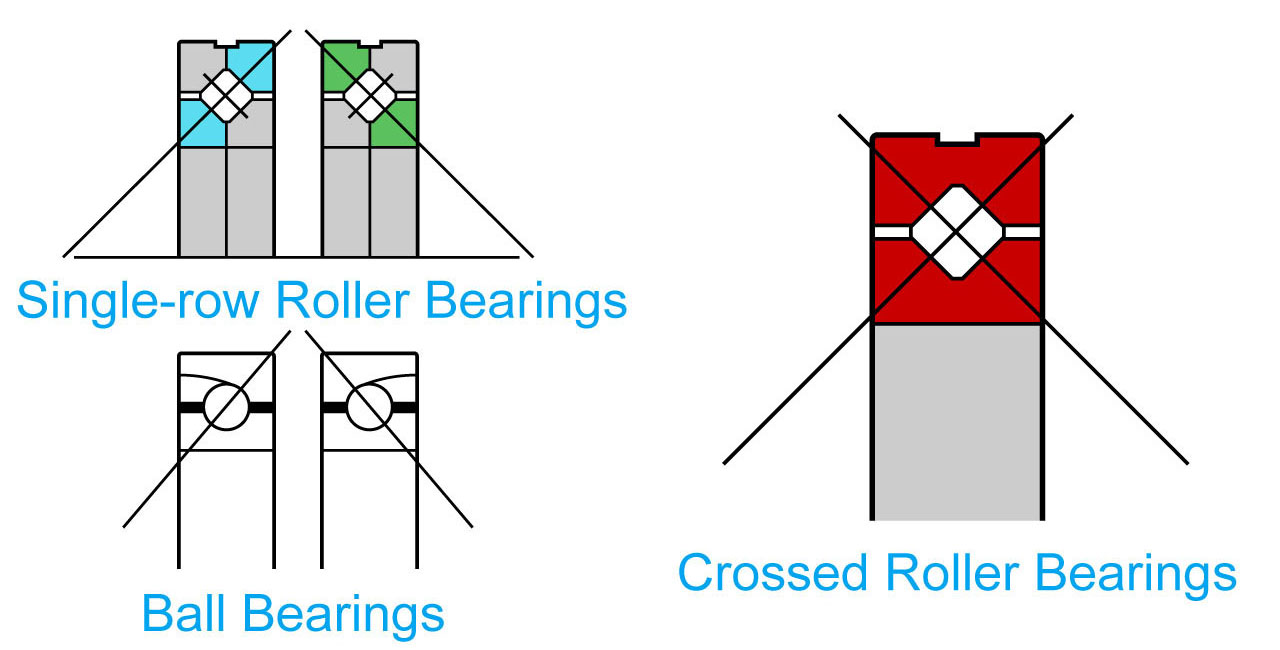

A disposição ortogonal dos rolos é equivalente à estrutura de dois Rolamentos de Rolo ou Rolamentos de Esfera com ângulos de contato de 45° e filas únicas montados costas-com-costas, reduzindo pela metade a área da seção transversal e permitindo utilizar o espaço de maneira mais eficiente na sua aplicação.


Alta rigidez

Alta rigidez

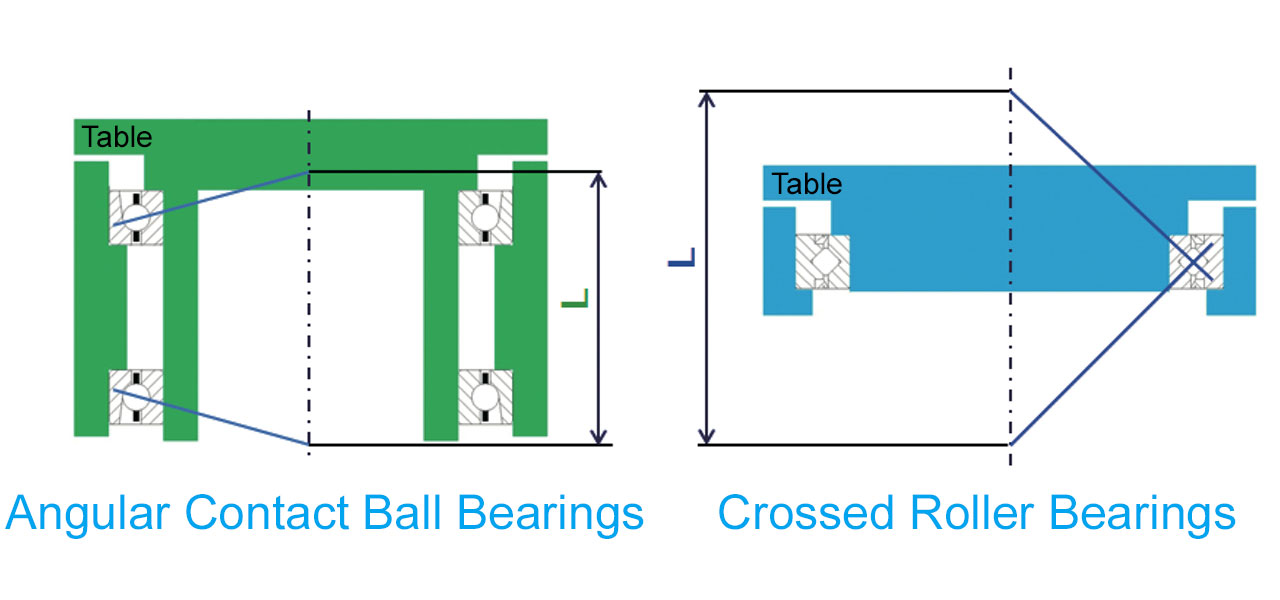

A figura é uma seção transversal de uma plataforma giratória. A distância L é a distância dos pontos da aplicação na hora em que o momento de carga é aplicado na plataforma giratória. O momento de carga admissível do rolamento é proporcional à distância L. Se for aumentar a distância L dos pontos de aplicação com o intuito de aumentar a rigidez de momento da plataforma giratória, são necessários dois Rolamentos de Esferas de Contato Angular. É preciso também reservar uma distância grande entre os rolamentos, o que aumenta o tamanho do equipamento. No entanto, a distância L entre os pontos de aplicação é grande com um único Rolamento de Rolo Cruzado, propiciando uma compacidade do equipamento compacto e ainda melhorando a rigidez de momento.

Alta rigidez

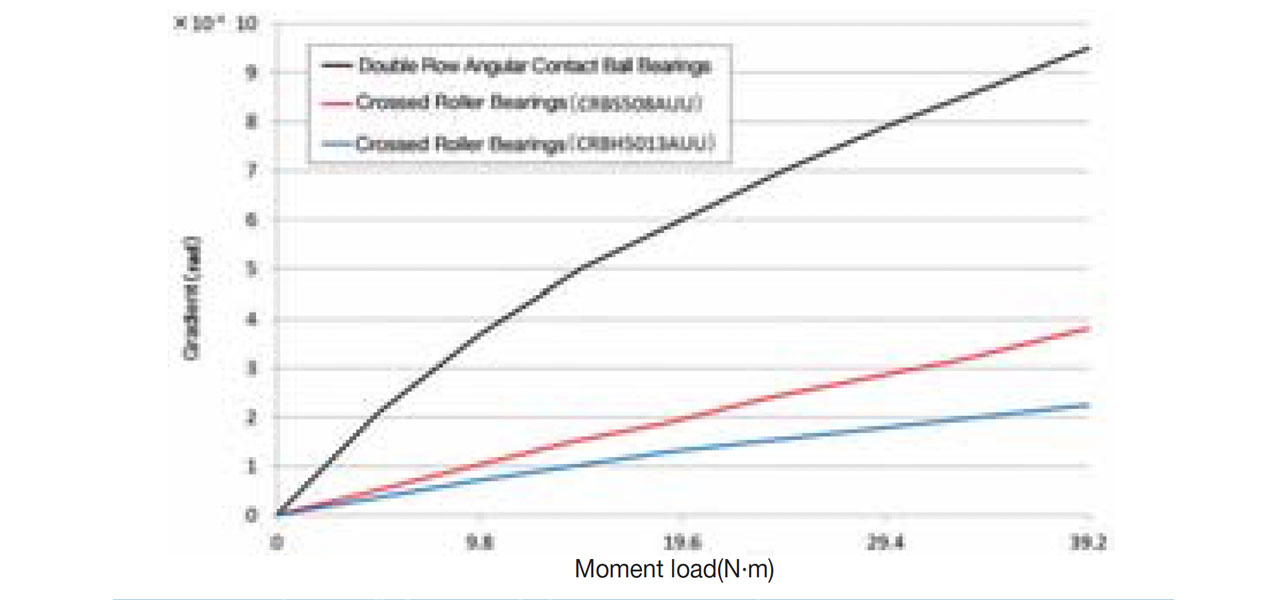

Estes rolamentos apresentam contato em linha devido ao uso de rolos como elementos rolantes internos, o que aumenta significativamente a rigidez em comparação aos rolamentos tipo esfera. Por exemplo, pode apresentar uma rigidez 3 a 4 vezes maior que um Rolamento de Esferas de contato angular de fila dupla apesar de possuírem dimensões seccionais transversais mais compactas.
