直线导轨 微型直线衬套
直线导轨 微型直线衬套
LMS

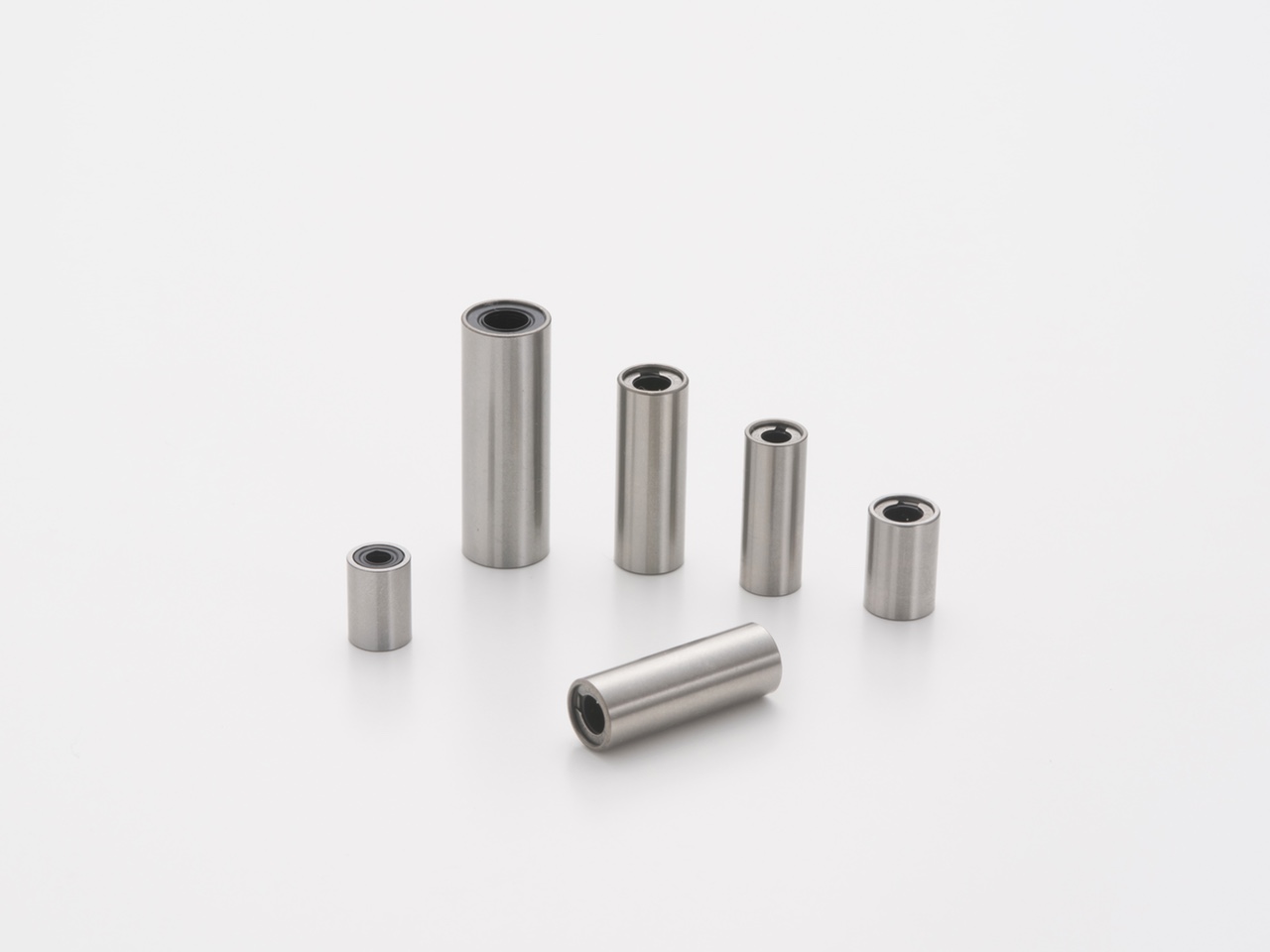

IKO微型直线衬套是在与轴滚动接触的同时沿轴向做无限直线运动，轴径尺寸为3～5mm的极小型直线导轨。外筒中紧凑地装入了保持器、钢球、止动环，可以获得高进给精度。
产品特长
低摩擦阻力
保持器可以正确引导钢球，实现摩擦阻力小而且稳定的直线运动。
紧凑型设计
由于尺寸极小，可实现机械、装置的紧凑型设计。
丰富的产品群
除标准型外，高刚性加长型也已形成系列，可根据用途合理地区分使用。
不锈钢制
还备有耐腐蚀性优异的不锈钢制产品，最适合在无尘室内使用的医疗设备、各种磁盘的读取装置及半导体制造装置等。
产品阵容
微型直线衬套 ／ 碳素钢制
| 产品 | 形状 | 外筒长度 | 密闭密封垫片 | 型号 | 大小尺寸 | ||
|---|---|---|---|---|---|---|---|
| 3 | 4 | 5 | |||||
| 微型 直线衬套 |
 |
标准 | 无密闭 | LMS | ○ | ○ | ○ |
| 标准 | 双侧密封 | LMS…UU | ○ | ○ | ○ | ||
| 加长型 | 无密闭 | LMSL | ○ | ○ | ○ | ||
| 加长型 | 双侧密封 | LMSL…UU | ○ | ○ | ○ | ||
微型直线衬套 ／ 不锈钢制
| 产品 | 形状 | 外筒长度 | 密闭密封垫片 | 型号 | 大小尺寸 | ||
|---|---|---|---|---|---|---|---|
| 3 | 4 | 5 | |||||
| 微型 直线衬套 |
|
标准 | 无密闭 | LMS…F | ○ | ○ | ○ |
| 标准 | 双侧密封 | LMS…FUU | ○ | ○ | ○ | ||
| 加长型 | 无密闭 | LMSL…F | ○ | ○ | ○ | ||
| 加长型 | 双侧密封 | LMSL…FUU | ○ | ○ | ○ | ||
