直线导轨 直线衬套G
直线导轨 直线衬套G
LMG

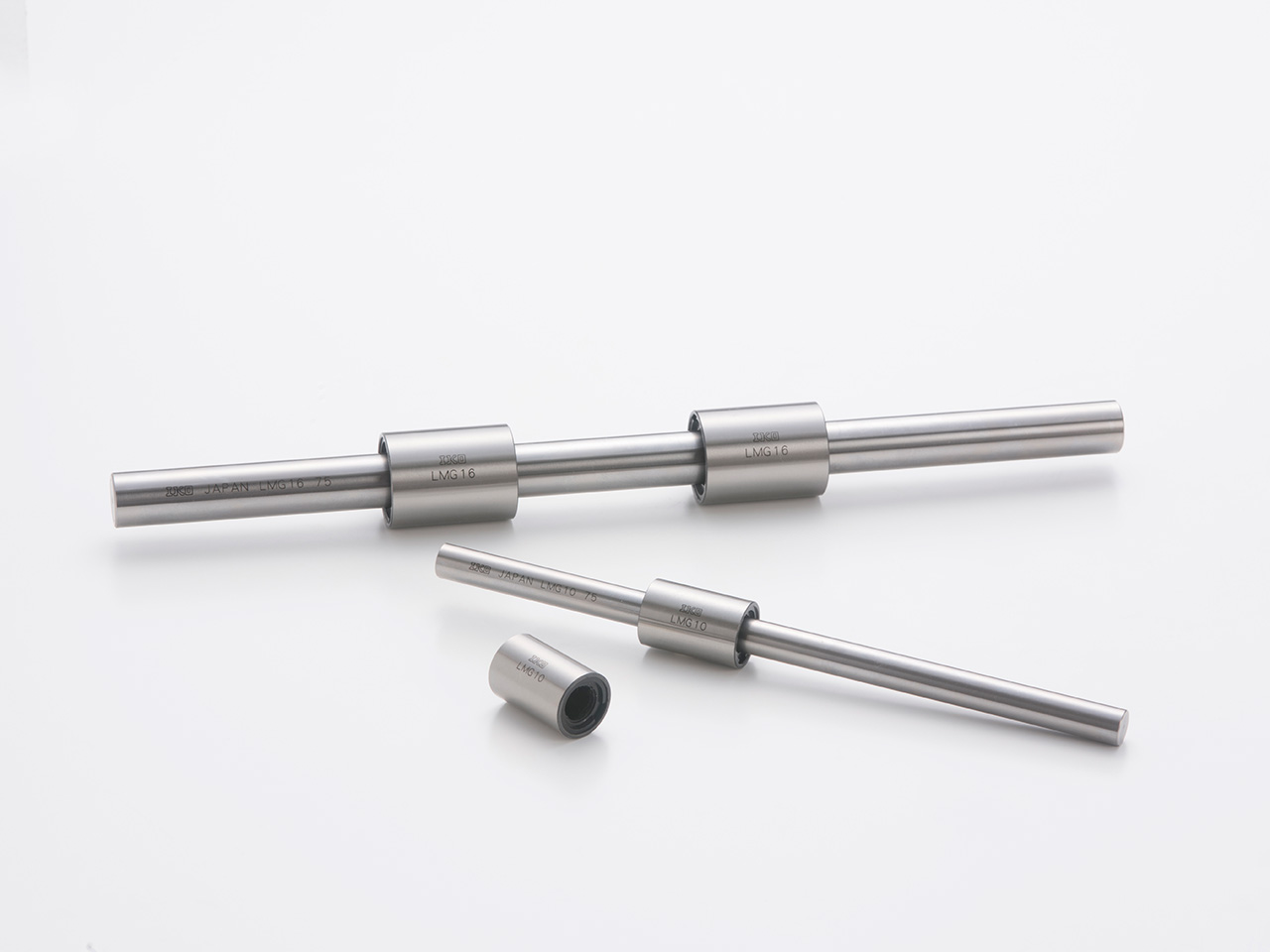

IKO直线衬套G是外筒在设有轨道槽的轴上做无限直线运动的高负载容量型直线导轨。该直线衬套虽然结构简单而且极其紧凑,但具有较大的负载容量。
产品特长
自由组合
由于外筒和设有轨道槽的轴是分别进行尺寸管理,因此各自均可自由增加或更换。
高负载容量
采用2列钢球与设置在轴上的轨道槽接触的结构,刚性高,负载容量大。
实心轴和空心轴

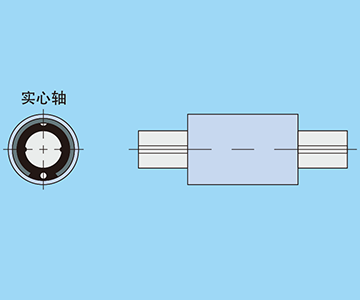

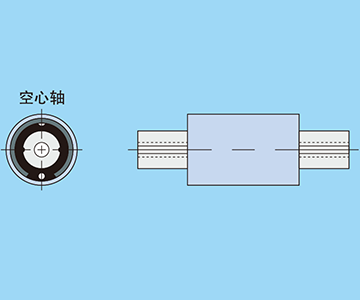

设有轨道槽的轴备有实心轴形状的LMG和空心轴形状的LMGT,空心轴可以用于配管、配线、排气等用途。
尺寸与直线衬套互换
尺寸与直线衬套LM系列互换,可方便进行替换。
产品阵容
直线衬套G
产品 | 形状 | 型号 | 大小尺寸 | |||||
---|---|---|---|---|---|---|---|---|
6 | 8 | 10 | 13 | 16 | 20 | |||
直线衬套G |
![]() |
LMG | ○ | ○ | ○ | ○ | ○ | ○ |
直线衬套G |
![]() |
LMGT | ○ | ○ | ○ | ○ | ○ | ○ |
※备注 直线衬套G(LMG系列)均为自由组合规格。无非互换性规格。
特殊规格
附带侧面密封垫片
为了防止异物侵入,在外筒两端安装侧面密封垫片。
