Guía para movimiento lineal Rodamiento lineal miniatura de bolas

LMS

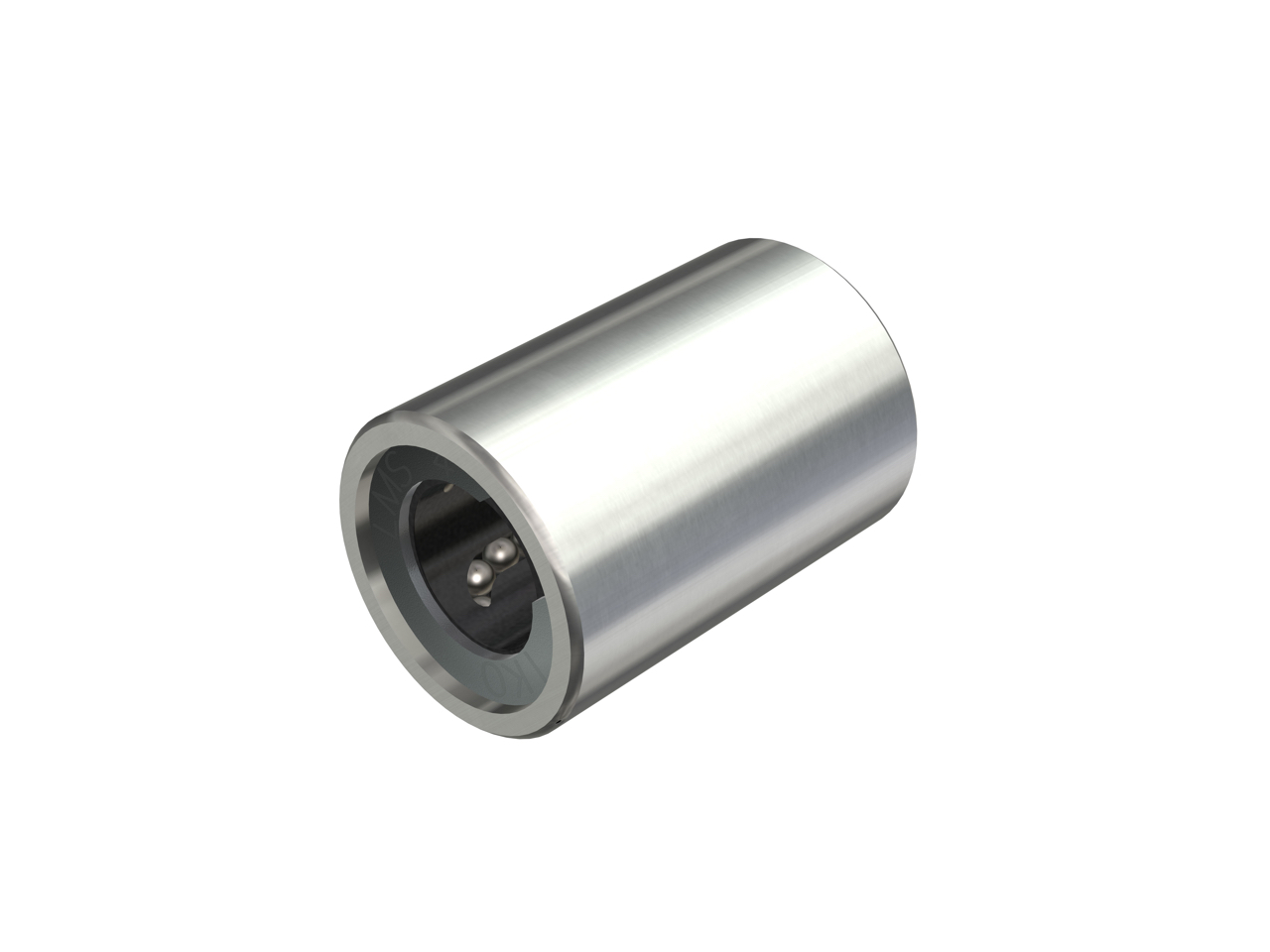

El rodamiento lineal miniatura de bolas de IKO es una guía para movimiento lineal extremadamente pequeña, con un diámetro de eje de 3 a 5 mm, que realiza un movimiento lineal carrera ilimitada en el sentido al eje. La jaula, las bolas de acero y el anillo de tope estan incorporados de manera compacta en el casquillo, lo que permite obtener una alta precisión en el avance.

Descargar PDF de nuestros Catálogos de productos

Características de producto

Poca fricción

Dado que las bolas de acero se guían con correctamente por la jaula, se obtiene el movimiento lineal con suavidad y poca fricción.

Diseño compacto

El tamaño ultra pequeño permite un diseño de máquina y dispositivo compacto.

Amplia variación

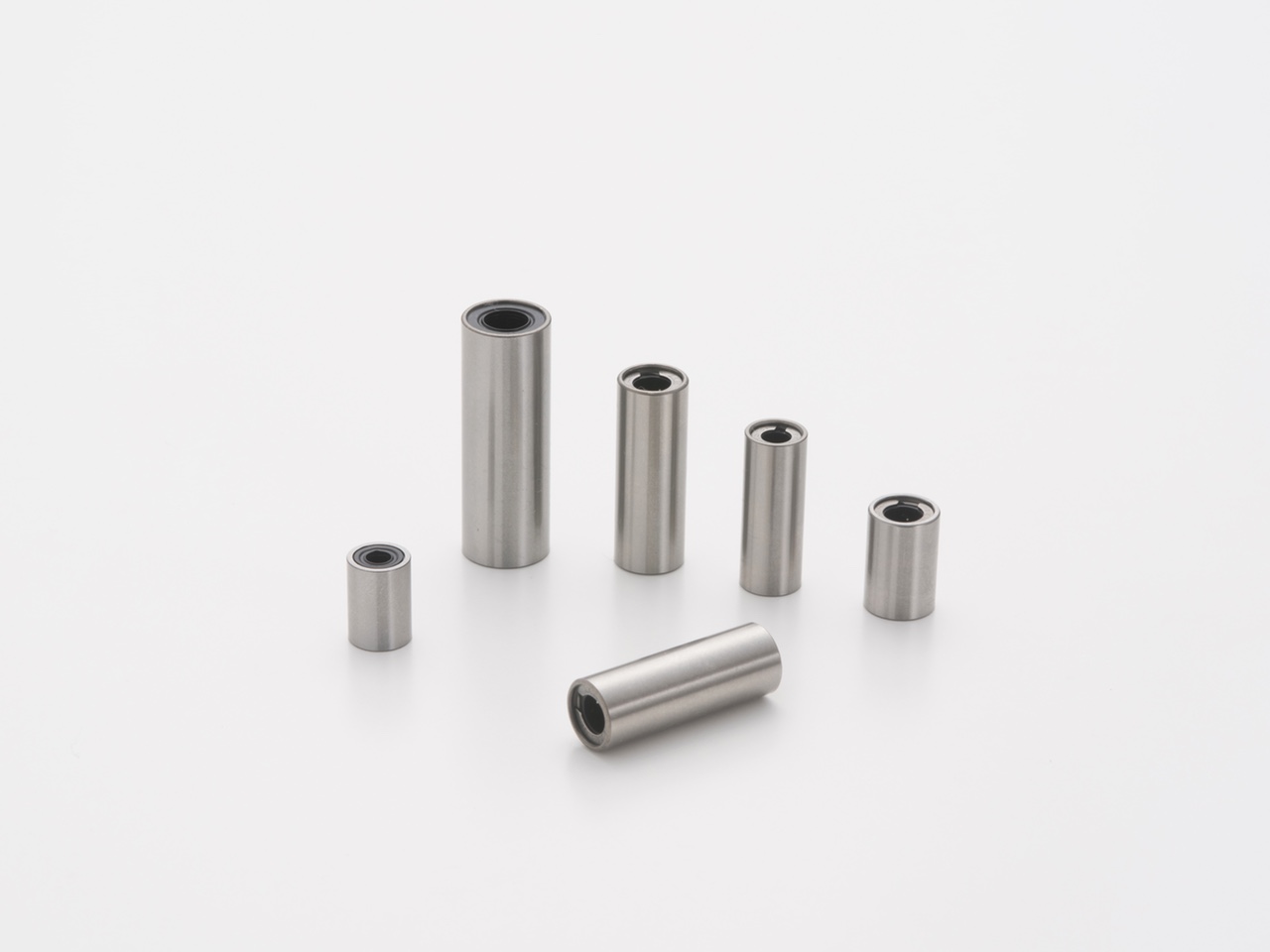

Aparte del tipo estándar, el tipo extra largo esta en la serie y puede seleccionarse según la aplicación.

Disponible en acero inoxidable

Disponemos los tipos de acero inoxidable que tiene una excelente resistencia a la corrosión y son ideales para utilizar en salas blancas, como en equipos médicos, distintos lectores de disco y dispositivos de fabricación de semiconductores.

Línea

Rodamiento lineal miniatura de bolas　／　Acero de alto carbono

Modelo	Forma	Longitud del cilindro externo	Sello	Modelo	Tamaño
Modelo	Forma	Longitud del cilindro externo	Sello	Modelo	3	4	5
Rodamiento lineal de bolas miniatura		Estándar	Sin sello	LMS	○	○	○
		Estándar	Con sellado en ambos lados	LMS…UU	○	○	○
		Larga	Sin sello	LMSL	○	○	○
		Larga	Con sellado en ambos lados	LMSL…UU	○	○	○

Rodamiento lineal miniatura de bolas　／　Acero inoxidable

Modelo	Forma	Longitud del cilindro externo	Sello	Modelo	Tamaño
Modelo	Forma	Longitud del cilindro externo	Sello	Modelo	3	4	5
Rodamiento lineal de bolas miniatura		Estándar	Sin sello	LMS…F	○	○	○
		Estándar	Con sellado en ambos lados	LMS…FUU	○	○	○
		Larga	Sin sello	LMSL…F	○	○	○
		Larga	Con sellado en ambos lados	LMSL…FUU	○	○	○
