Guía para movimiento lineal Rodamiento lineal de bolas G
Guía para movimiento lineal Rodamiento lineal de bolas G

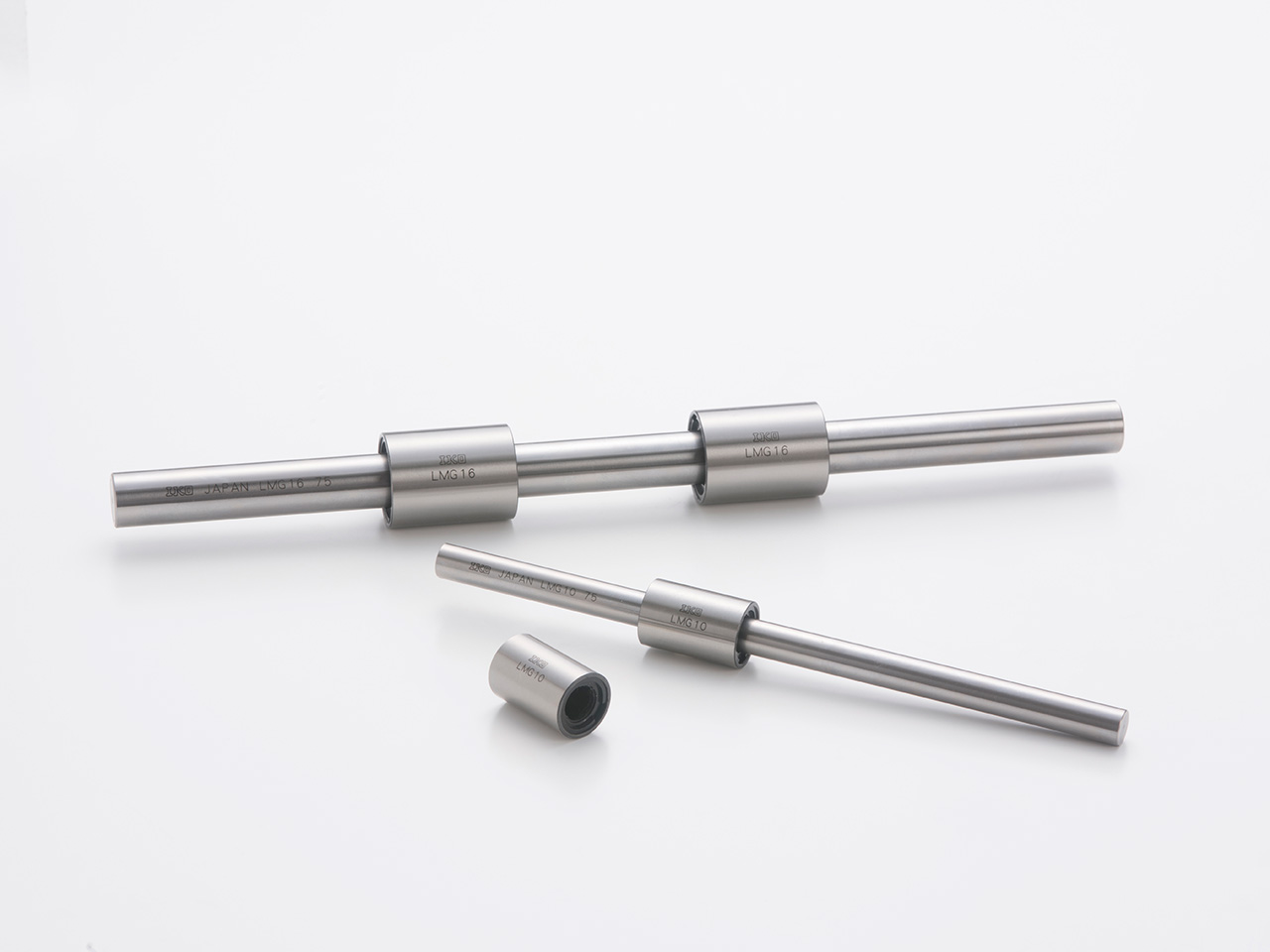

El rodamiento lineal de bolas G de IKO es una guía para movimiento lineal de tipo de gran capacidad de carga que logra un movimiento lineal interminable de un cilindro externo a lo largo de un eje con canal ranurado. Es un rodamiento lineal de bolas con una gran capacidad de carga a pesar de ser simple y muy compacto.
Características de producto
Intercambiable
Dado que las tolerancias de las pistas del casquillo y eje son muy precisas, podemos suministrar los dos separados.
Gran capacidad de carga

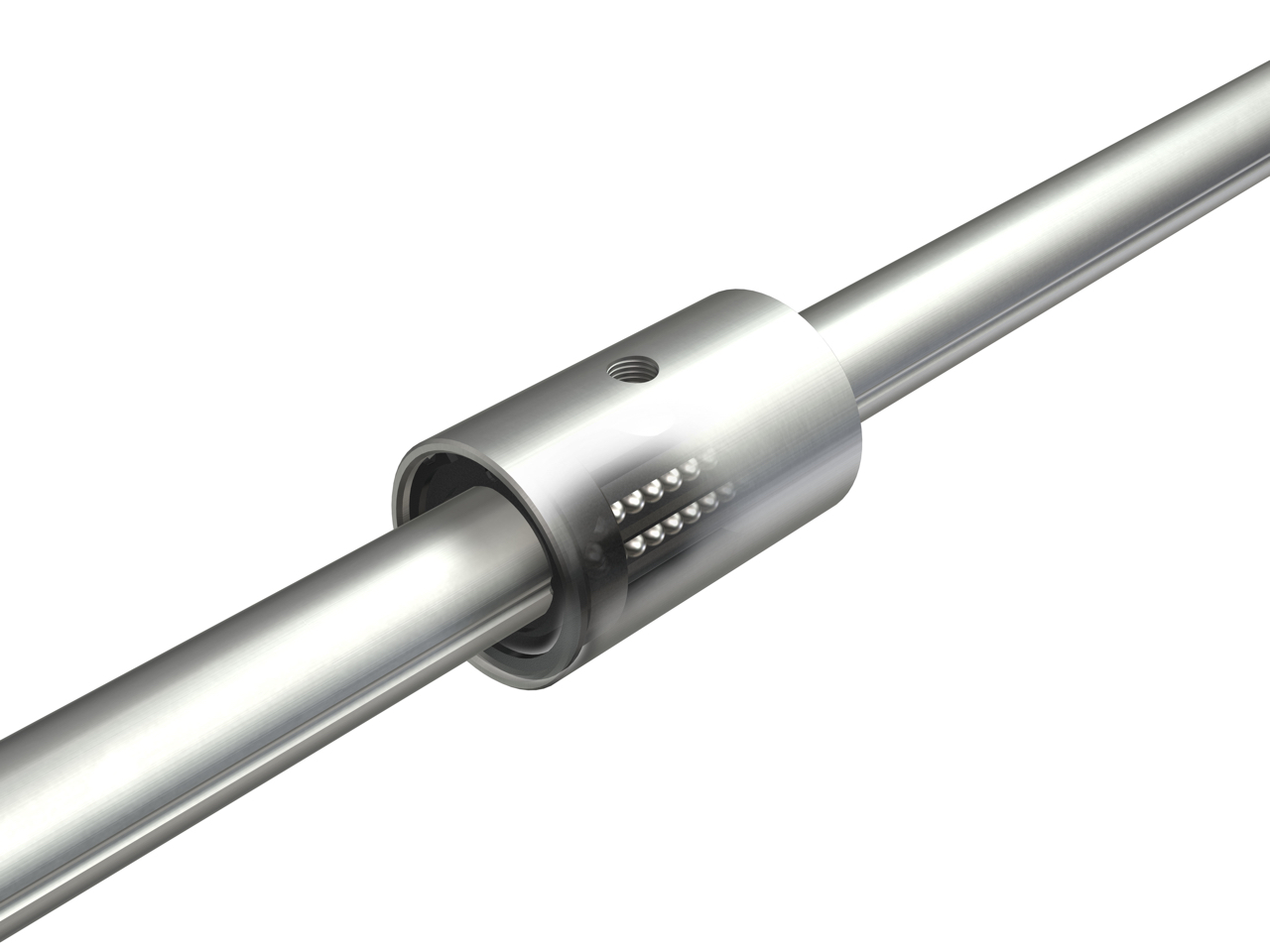

La estructura en donde las bolas en dos hileras tienen contacto con la banda de rodadura de la guía del eje permite una mayor rigidez y capacidad de carga.
Eje sólido y eje hueco

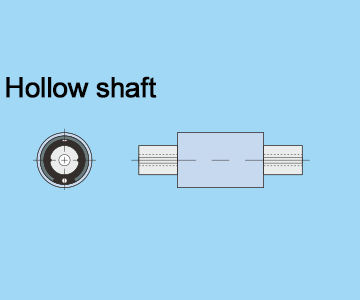

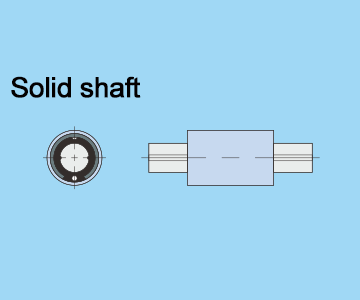

Hay dos tipos de eje con canal ranurado: eje sólido LMG y eje hueco LMGT. El eje hueco es útil para las tuberías, el cableado, la eliminación de aire, etc.
Dimensionalmente compatible con rodamientos lineales de bolas
Dimensionalmente compatible con la serie de rodamiento lineal de bolas LM para facilitar el reemplazo.
Línea
Rodamiento lineal de bolas G
Modelo | Forma | Modelo | Tamaño | |||||
---|---|---|---|---|---|---|---|---|
6 | 8 | 10 | 13 | 16 | 20 | |||
Rodamiento lineal de bolas G |
![]() |
LMG | ○ | ○ | ○ | ○ | ○ | ○ |
Rodamiento lineal de bolas G |
![]() |
LMGT | ○ | ○ | ○ | ○ | ○ | ○ |
*Observaciones: Los bujes lineales G (serie LMG) son todos de especificación intercambiable. La especificación no intercambiable no está disponible.
Especificación especial
Con Escudo lateral
Los escudos se colocan en ambos extremos del casquillo para evitar la entrada de particulas extrañas.
