Soluciona o problema de deformação da gaiola

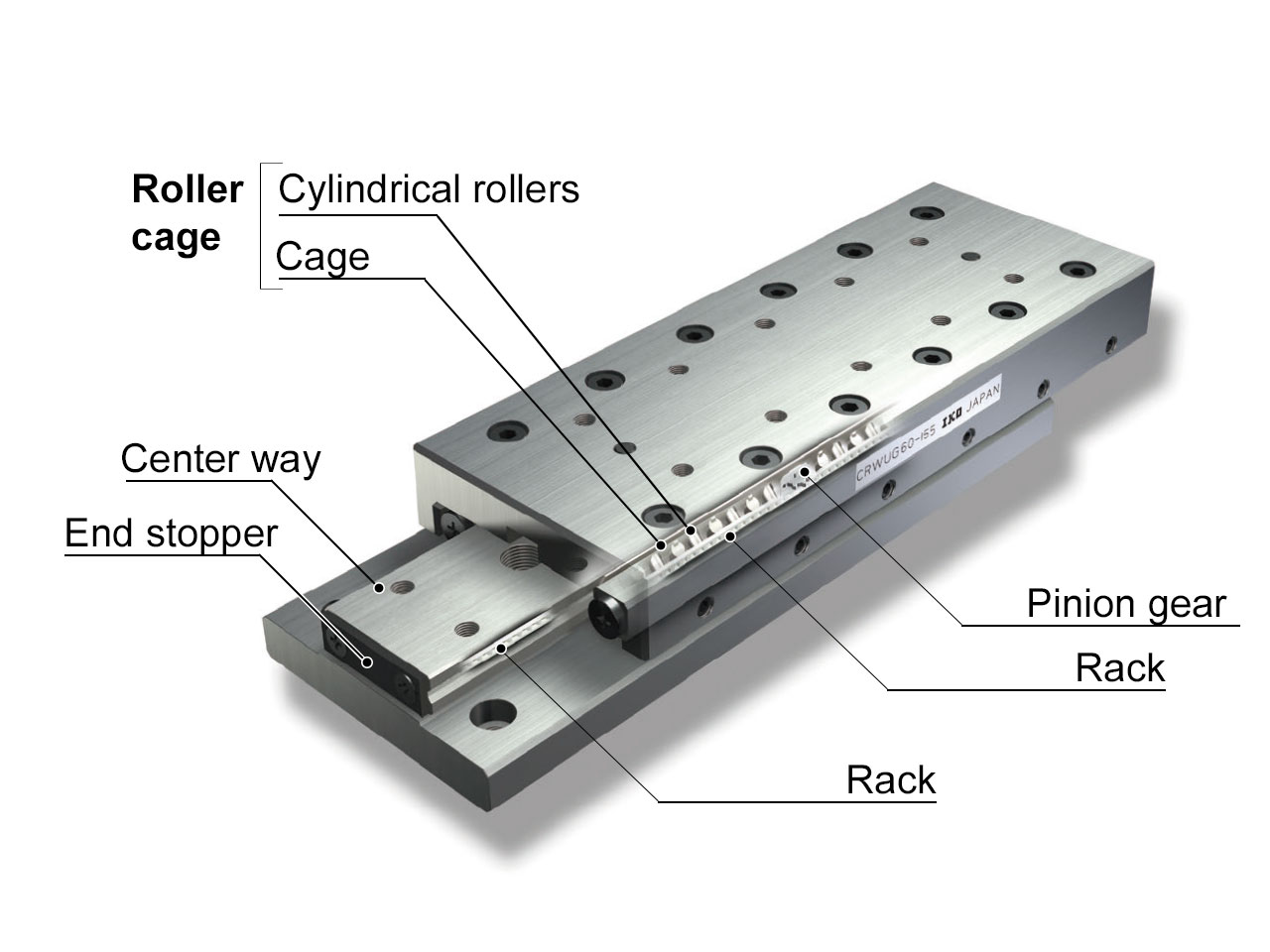

Projeto exclusivo usando pinhão e cremalheira para oferecer a solução perfeita para problemas de deformação da gaiola. Oferece confiança em aplicações como uso em eixo vertical, onde uma pista de rolos cruzados convencional seria de difícil utilização. A correção por deformação da gaiola não é necessária, nem mesmo quando opera em alta velocidade. O reparo da gaiola não é necessário, nem mesmo em operações de longo prazo.

Dimensões de montagem intercambiáveis

A adoção de uma estrutura exclusiva com a cremalheira posicionada dentro da guia permite que as dimensões de montagem sejam completamente intercambiáveis com a Pista de Rolos Cruzados. Como as dimensões externas são iguais, são ideais tanto para novas aplicações, quanto para substituir as Unidades de Pistas de Rolos Cruzados convencionais já utilizadas em máquinas e equipamentos sem precisar alterar as dimensões de montagem.

Precisão ultra alta e movimento suave

A combinação da superfície do canal com acabamento de precisão e da guia de rolagem de movimentação linear do tipo não recirculante com rolos de comprimento altamente precisos com dimensões gerenciadas rigidamente proporciona um movimento extremamente suave com precisão muito elevada. Uma precisão de giro extremamente elevada é obtida sem a deflexão de giro que é típico em uma guia de rolagem de movimentação linear de tipo recirculante. Uma melhoria na precisão de posicionamento e uma capacidade superior de acompanhamento de comandos de microalimentação podem ser esperadas devido à movimentação linear sem entrave de deslizamento e uma resistência por atrito extremamente baixa.

Alta precisão

A guia central integrada é fixada a uma base de estrutura simples que oferece poucos erros de usinagem, enquanto uma Pista de Rolos Cruzados CRW é incorporado no lado da mesa, obtendo uma movimentação linear estável e de alta precisão.

Alta rigidez

Os componentes foram integrados e a mesa e a base foram projetadas para serem rígidas, reduzindo a deformação elástica para cargas de todas as direções e obtendo alta rigidez.

Movimento suave

A guia central integrada que oferece poucos erros de usinagem foi adotada, além de incorporar rolos cilíndricos com precisão ultra alta, obtendo uma movimentação suave e sem entrave de deslizamento.

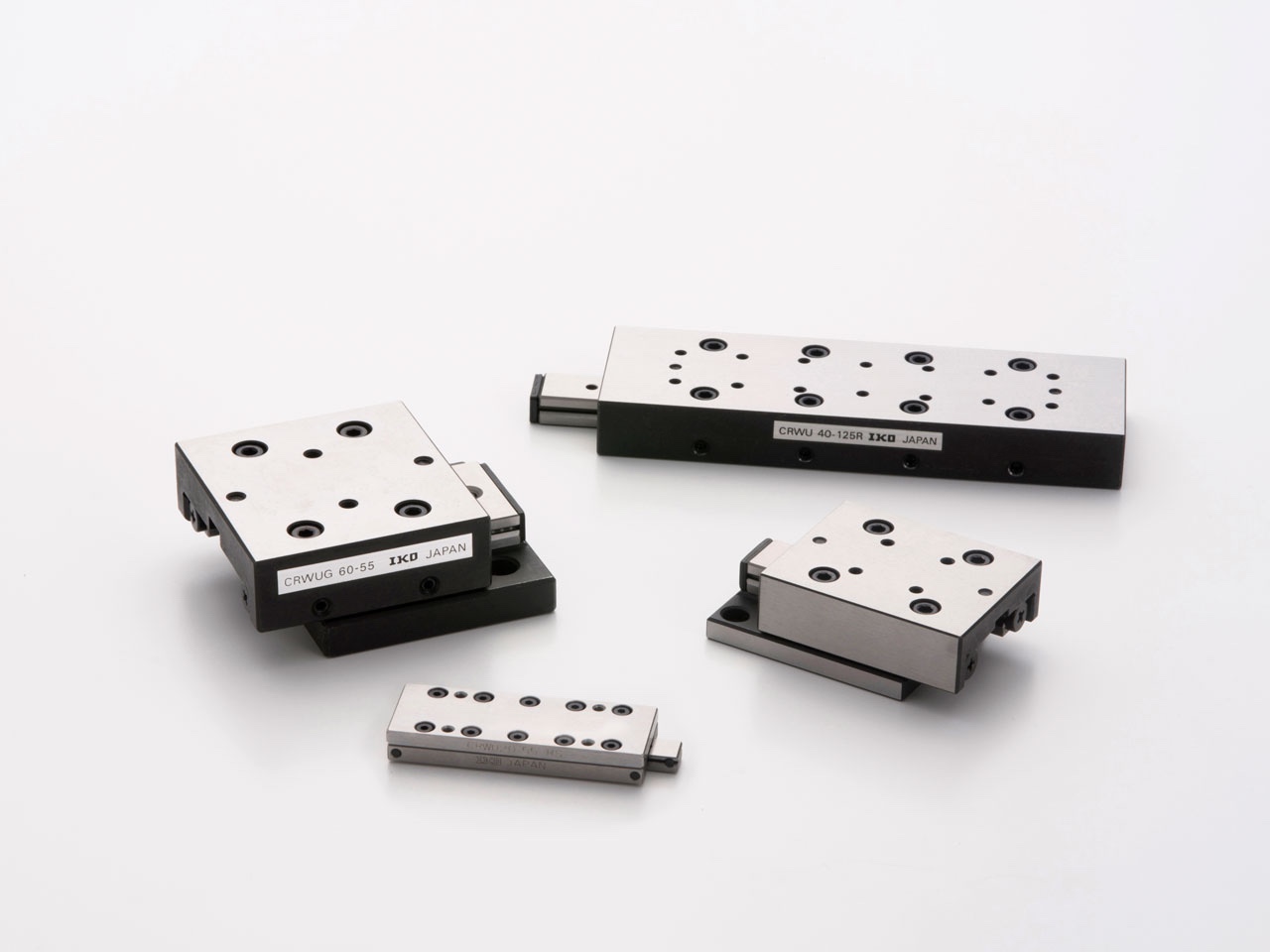

Rica variedade de modelos e tamanhos

Há disponibilidade de três modelos e muitos tamanhos para as Unidades de Pista de Rolos Cruzados. Uma guia de rolagem de movimentação linear adequada pode ser selecionada de acordo com a estrutura e o tamanho da máquina/equipamento.

Montagem fácil

As superfícies de montagem da mesa e da base são retificadas com precisão. A mesa é fornecida com rosca fêmea e a base é rebaixada para montagem. Ela possui rigidez e uma alta precisão de giro, além de manter um estado de pré-carga adequada para obter uma vida útil longa e estável, permitindo ser facilmente montada em uma máquina/dispositivo para se obter um movimento linear de alta confiabilidade.
