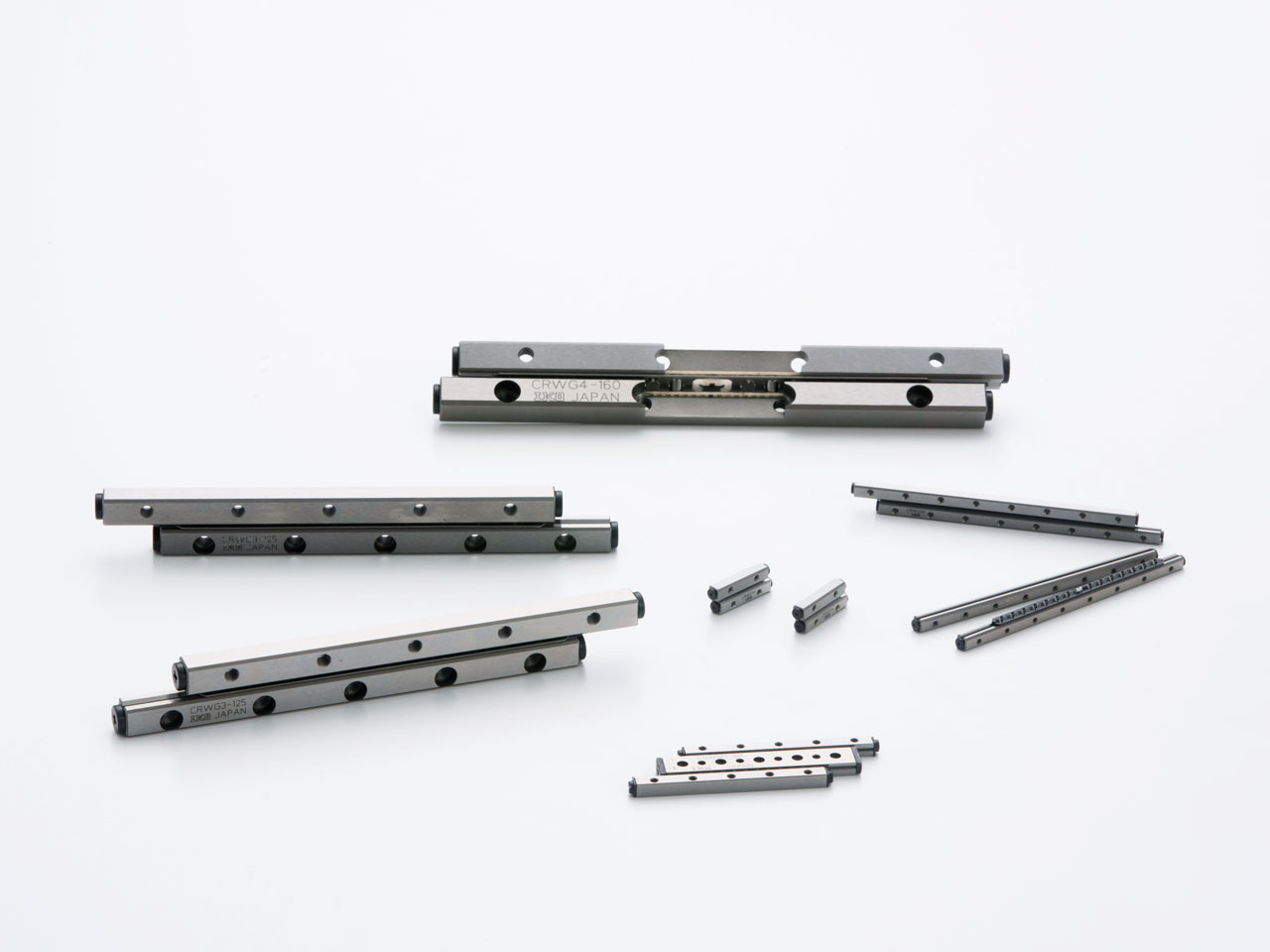

A Pista de Rolos Cruzados da IKO é uma guia de rolagem de movimentação linear que incorpora uma gaiola de rolos entre duas guias, cujas superfícies em forma de V são usadas como ranhura de pista. A disposição ortogonal e alternada dos rolos cilíndricos permite o recebimento de cargas em qualquer direção e executa uma movimentação linear suave e com precisão extremamente alta. Possui rica variedade de tamanhos e podem ser selecionados de acordo com a aplicação.
Pista de rolos cruzados com Gaiola Anti-Deformação

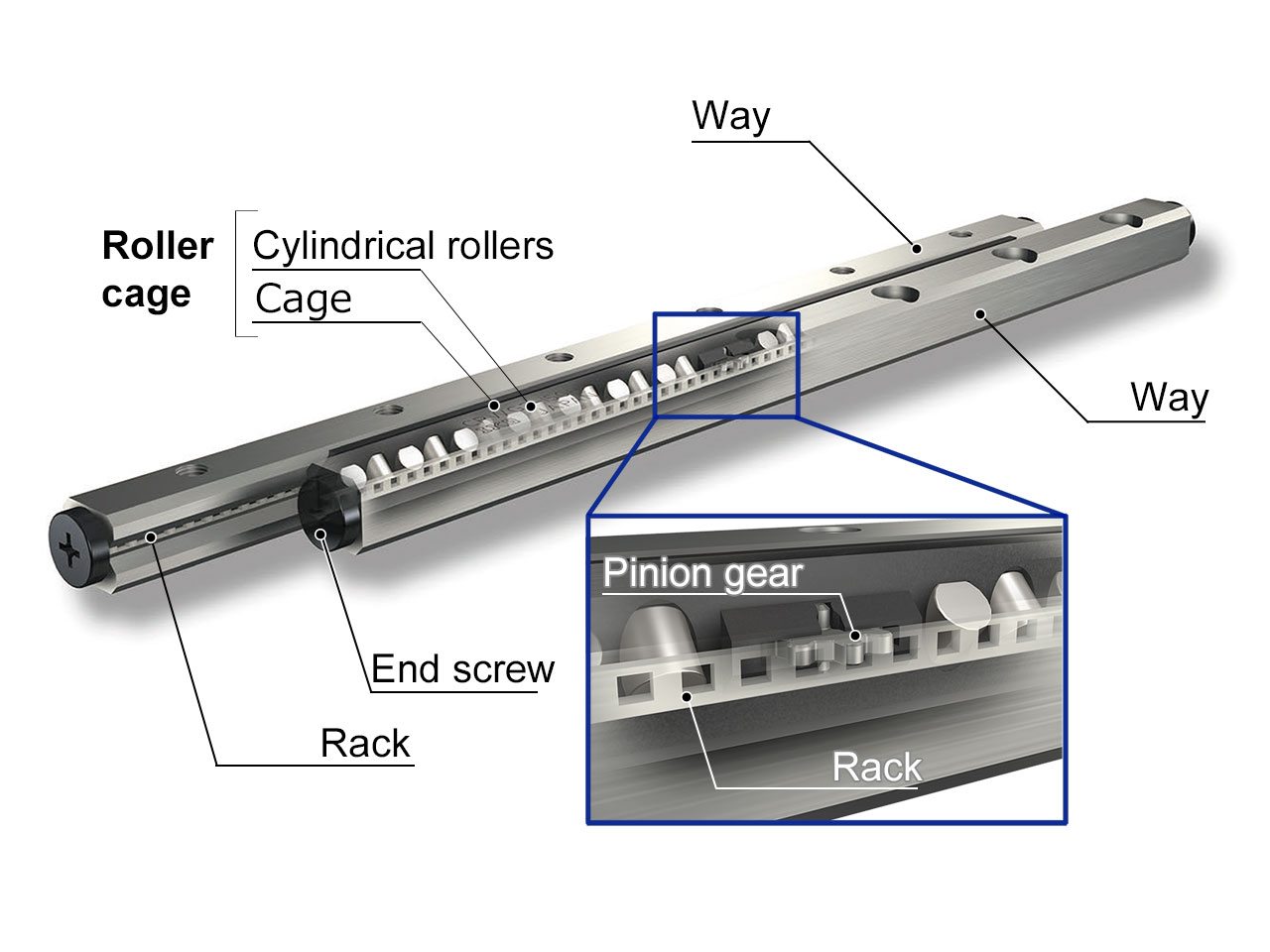

A Pista de Rolos Cruzados com Gaiola Anti-Deformação da IKO integra um mecanismo de pinhão e cremalheira na Pista de Rolos Cruzados, obtendo uma função à prova de deformação da gaiola e apresentando uma movimentação linear suave com precisão super elevada.
Soluciona o problema de deformação da gaiola
Projeto exclusivo usando pinhão e cremalheira para oferecer a solução perfeita para problemas de deformação da gaiola. Essa série opera bem também com eixos verticais, posição em que uma pista de rolos cruzados tradicional demonstra dificuldade de atuar. A correção por deformação da gaiola não é necessária, nem mesmo quando opera em alta velocidade. O reparo da gaiola não é necessário, nem mesmo em operações de longo prazo.o.
Dimensões de montagem intercambiáveis
Pista de Rolos Cruzados com Gaiola Anti-Deformação H
Pista de Rolos Cruzados com Gaiola Anti-Deformação H
A Pista de Rolos Cruzados com Gaiola Anti-Deformação H integra um mecanismo de pinhão e cremalheira na Pista de Rolos Cruzados, obtendo uma função à prova de deformação da gaiola e apresentando uma movimentação linear suave com precisão super elevada. Ela também foi bem-sucedida em apresentar um aumento significativo na classificação de carga depois de receber uma revisão completa das especificações dos pontos de contato com a guia, tal como o aumento do comprimento do ponto de contato com o canal e do número de rolos cilíndricos, mantendo o formato externo e as dimensões de montagem da CRWG convencional.
Capacidade de carga e rigidez de máquinas/equipamentos melhoradas
A classificação de carga foi aumentada significativamente por uma revisão do ponto de contato com o canal do tipo convencional.
Soluciona o problema de deformação da gaiola
Solução perfeita para problemas de deformação da gaiola com uma estrutura exclusiva que integra um mecanismo de pinhão e cremalheira.
Dimensões de montagem intercambiáveis
A adoção de uma estrutura exclusiva com a cremalheira posicionada dentro da guia permite que as dimensões de montagem sejam iguais com o tipo convencional, facilitando a substituição.
Pista de Rolos Cruzados
Tipo padrão e tipo de módulo
Os modelos incluem o tipo padrão, que combina quatro guias e duas gaiolas de rolos como um conjunto, e o tipo de módulo, com uma estrutura integrada contendo duas guias.
Movimento suave
Além de uma superfície do canal com alta precisão, rolos cilíndricos com super precisão e comprimento gerenciado com rigor são incorporados na gaiola para reduzir a assimetria, obtendo uma movimentação linear com uma resistência por atrito muito baixa e suave, sem entraves de deslizamento.
Aço do rolamento tipo cromo de alto carbono e tipo aço inoxidável
Rolamentos de aço cromo de alto carbono e de aço inoxidável estão disponíveis para o tipo padrão.
Montagem fácil
Como o orifício de montagem da guia recebe rebaixamento e rosca fêmea, a guia pode ser fixada no equipamento através de uma rosca fêmea da máquina/dispositivo ou através de um parafuso introduzido da máquina/dispositivo, permitindo flexibilidade na montagem. Além disso, a guia do tipo de módulo com duas guias internas integradas em uma única estrutura possui uma estrutura de montagem simples e elimina erros de usinagem, obtendo uma movimentação linear com alta precisão.
Linha
Pista de Rolos Cruzados
| Produto | Material | Formato | Modelo | Tamanho | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 2 | 3 | 4 | 6 | 9 | 12 | 15 | 18 | 24 | ||||
| Pista de Rolos Cruzados com Gaiola Anti-Deformação |
Produzida em aço de alto carbono |
 |
CRWG | - | ○ | ○ | ○ | ○ | - | - | - | - | - |
| Pista de Rolos Cruzados com Gaiola Anti-Deformação H |
Produzida em aço de alto carbono |
 |
CRWG…H | ○ | ○ | ○ | ○ | - | - | - | - | - | - |
| Pista de Rolos Cruzados | Produzida em aço de alto carbono |
 |
CRW | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| Pista de Rolos Cruzados | Produzido em aço inoxidável | CRW…SL | ○ | ○ | ○ | ○ | ○ | - | - | - | - | - | |
| Pista de Rolos Cruzados | Produzida em aço de alto carbono |
 |
CRWM | ○ | ○ | ○ | ○ | - | - | - | - | - | - |
Especificações Especiais
Parafuso de montagem especial
A guia do lado do ajuste da pré-carga é móvel em função do ajuste de pré-carga. É necessário haver um espaço livre entre o parafuso de montagem da guia e o orifício de montagem para permitir o deslocamento, mas para os casos em que não há espaço livre suficiente ou quando for necessário montar o parafuso de fixação pelo lado da guia, conforme mostrado na Fig. 2, serão fornecidos parafusos de montagem especiais. Os parafusos de montagem especiais também podem ser aproveitados quando o orifício de montagem para montagem da guia do lado fixo e a precisão de posicionamento da rosca fêmea não forem suficientes. Esses parafusos de montagem especiais são produzidos apenas em aço de alto carbono.
Selo limpador
Para prevenir a entrada de substâncias estranhas em um canal, pode-se substituir por um selo limpador que possui uma função de batente terminal SB. O selo limpador não pode ser montado em todas as extremidades da guia. As posições de montagem podem ser alteradas afrouxando o parafuso.
Gaiola de rolos de alta rigidez
A gaiola é trocada por uma gaiola feita em liga de cobre de alta rigidez projetada para atender a aplicações em eixo vertical. Essa gaiola possui uma estrutura que previne a queda dos rolos somente de um lado. É recomendável utilizar a gaiola de rolos de alta rigidez em aplicação de eixo vertical em combinação com o batente terminal SB.
Batente terminal SA
Quando a frequência do curso é alta, e a vibração e a distribuição não uniforme de carga tem risco de causar uma deformação da gaiola, o parafuso terminal é trocado pelo batente terminal SA. As séries de tamanho 1 padrão já vêm incluso com um batente terminal que está de acordo com o batente terminal SA.
Batente terminal SB
Ao utilizar uma gaiola de rolos de alta rigidez para aplicação em eixo vertical, o parafuso terminal é trocado pelo batente terminal SB para regular o curso da gaiola na extremidade. O batente terminal SB não pode ser montado em todas as extremidades da guia. As posições de montagem padrão são mostradas na Fig. 3. As posições de montagem podem ser alteradas afrouxando o parafuso.
