직동안내기기 크로스롤러웨이 유닛 시리즈

  • 크로스롤러웨이 유닛
  • 랙&피니언 내장형 크로스롤러웨이 유닛

직동안내기기 크로스롤러웨이 유닛 시리즈

CRWUG CRWU

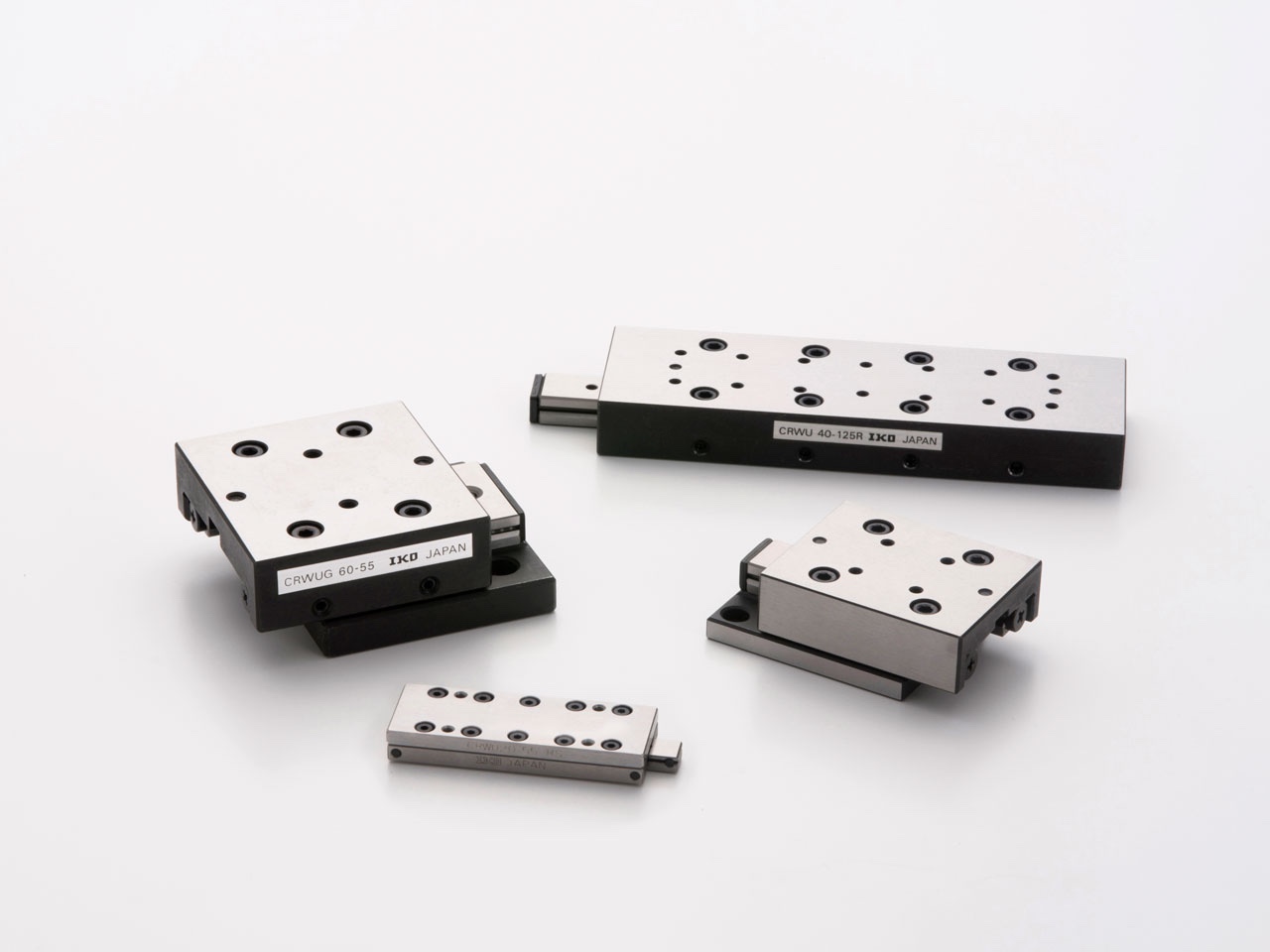

IKO 크로스롤러웨이 유닛은 연삭 가공된 고강성 테이블(및 배드)에 IKO 크로스롤러웨이 CRW를 조립한 유한 직선 운동하는 직동안내기기입니다. 모든 방향의 하중에 대해 탄성 변형이 적고 강성이 높아 매우 원활한 직선 운동이 가능합니다. 사이즈가 다양하므로 용도에 맞춰 적절한 크기를 선택할 수 있습니다.

랙&피니언 내장형 크로스롤러웨이 유닛

CRWUG

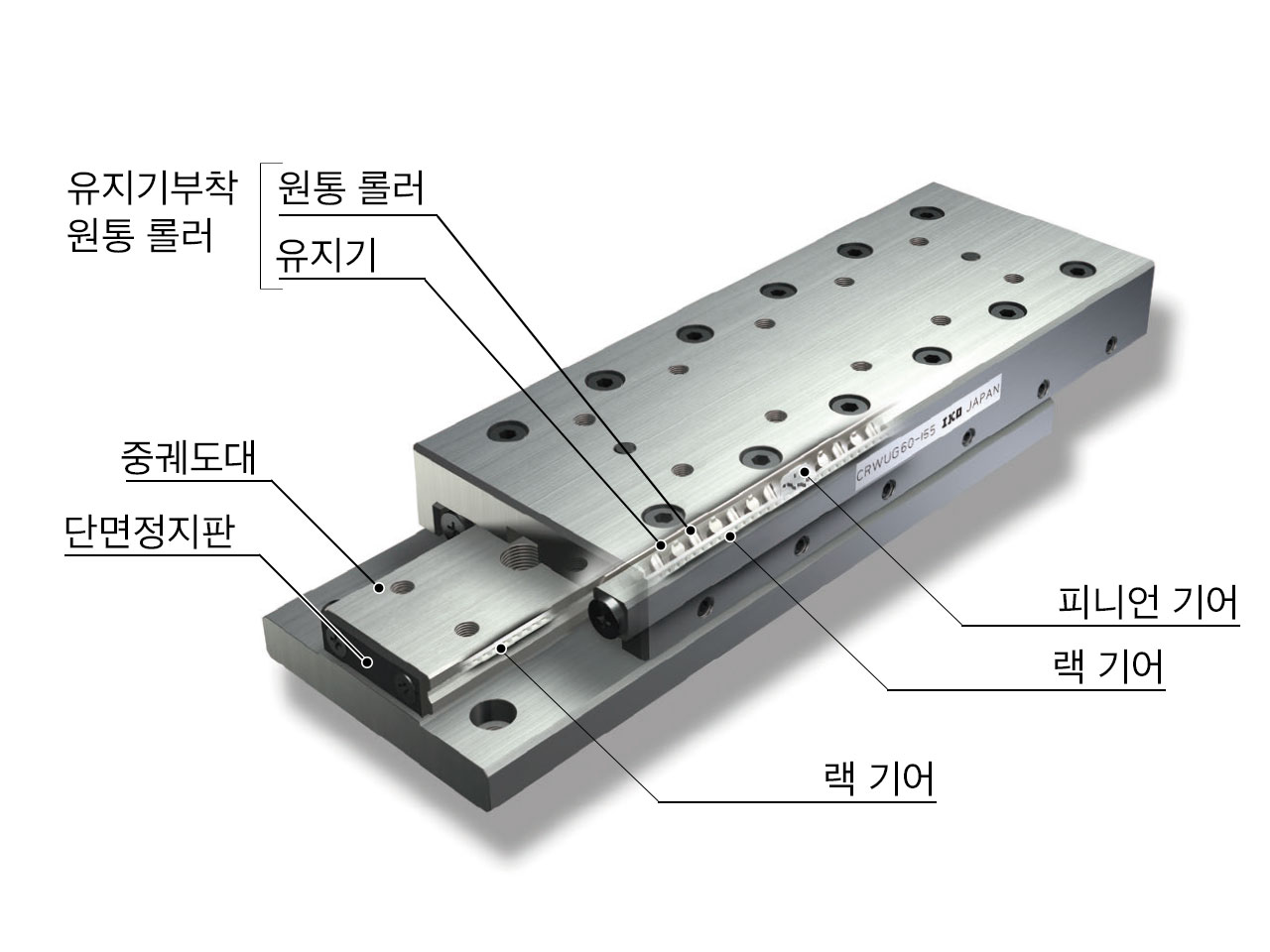

랙&피니언 내장형 크로스롤러웨이 유닛은 연삭 가공된 고강성 테이블 및 배드에 유지기 이탈 방지기구를 갖춘 크로스롤러웨이를 조립한 직동안내기기입니다.

유지기 이탈을 해소

독자적 설계의 랙&피니언 기구를 내장하여 유지기 이탈을 완전히 해소했습니다. 수직축 사용 등 기존 크로스롤러웨이로는 사용하기 어려웠던 용도라도 안심하고 사용할 수 있습니다. 동작 속도를 높여도 유지기 이탈을 염려할 필요가 없으므로 장시간 운전에서도 유지기 이탈의 교정 동작을 설정할 필요가 없습니다.

설치 치수가 완전 호환

궤도대 안쪽에 랙을 배치하는 독자적 구조를 채택하여 기존 크로스롤러웨이 유닛과 설치 치수의 완전 호환성을 실현했습니다. 외형 치수가 동일하므로 신규 용도는 물론 기존 크로스롤러웨이 유닛을 사용하는 기계 및 장치에 설치 치수 변경 없이 교체할 수 있습니다.

초고정밀도로 부드러운 운동

정밀도가 높은 궤도면과 엄격하게 길이 치수를 관리한 초정밀 롤러를 직교 배열한 비순환형 직동안내기기로 초고정밀도의 부드러운 운동이 가능합니다. 순환형 직동안내기기 고유의 미세한 주행 진동이 없고, 매우 높은 전송 정밀도를 실현합니다. 마찰 저항이 매우 작고 스틱슬립이 없는 직선 운동을 실현하므로 미소(微小) 전송 명령의 추종성이 뛰어나며 고정밀도의 위치 결정 정밀도 향상을 기대할 수 있습니다.

고정밀도

일체 구조의 중궤도대를 가공 오차가 적은 간단한 구조의 배드에 설치하고, 테이블측에는 크로스롤러웨이 CRW를 조립했으므로 고정밀도로 안정된 직선 운동이 가능합니다.

고강성

부품의 일체화를 꾀하고, 테이블 및 배드의 강성을 높게 설계하였으므로 모든 방향의 하중에 대해 탄성 변위량이 적어 높은 강성을 얻을 수 있습니다.

원활한 운동

가공 및 설치 오차가 적은 일체 구조의 중궤도대를 채택하고, 다시 초정밀 원통 롤러를 조립했기 때문에 스틱슬립이 없는 원활한 운동이 가능합니다.

다양한 형식과 크기

크로스롤러웨이 유닛에는 세 가지 형식이 있으며, 각각에 다양한 크기를 준비했습니다. 기계 및 장치의 구조, 크기에 맞추어 적정한 직동안내기기를 선정할 수 있습니다.

간단한 설치

테이블 및 배드의 설치면에 정밀한 연삭 가공 처리를 실시하고, 테이블에는 조립용 탭 홀, 배드에는 조립용 카운터보어 홀을 만들었습니다. 또한, 높은 주행 정밀도와 강성을 유지하고, 장기간 안정된 수명을 얻기 위해서 적정한 예압 상태를 유지하므로 그대로 기계 및 장치에 설치하기만 하면 쉽게 신뢰성 높은 직선 운동을 얻을 수 있습니다.

라인업

크로스롤러웨이 유닛

제품 형상 형식 폭 치수
20 30 40 60 80 100 145
랙&피니언 내장형 크로스롤러웨이 유닛 CRWUG - - - -
크로스롤러웨이 유닛 CRWU -
크로스롤러웨이 유닛 CRWU…R -
크로스롤러웨이 유닛 CRWU…RS - - - -
