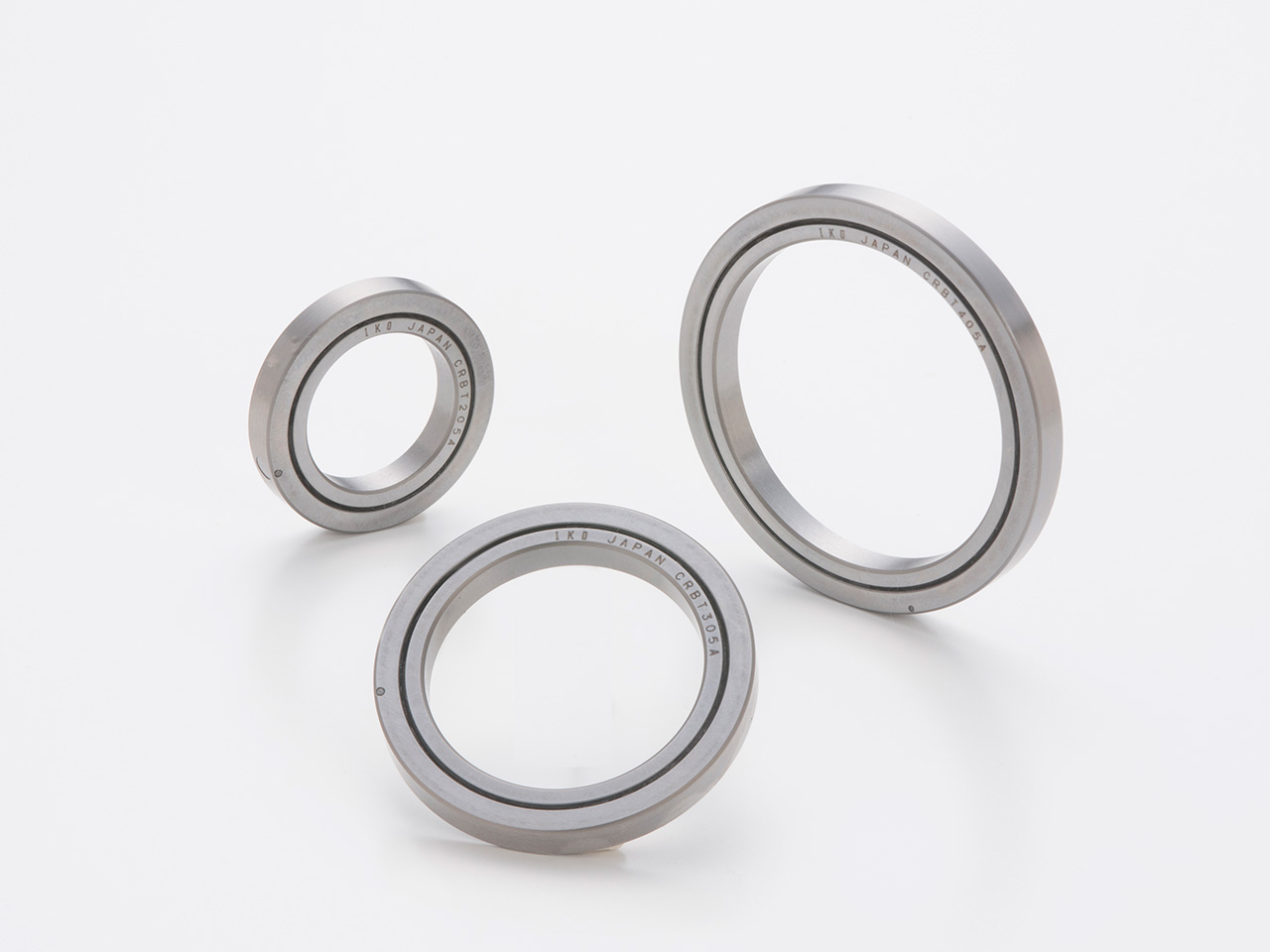

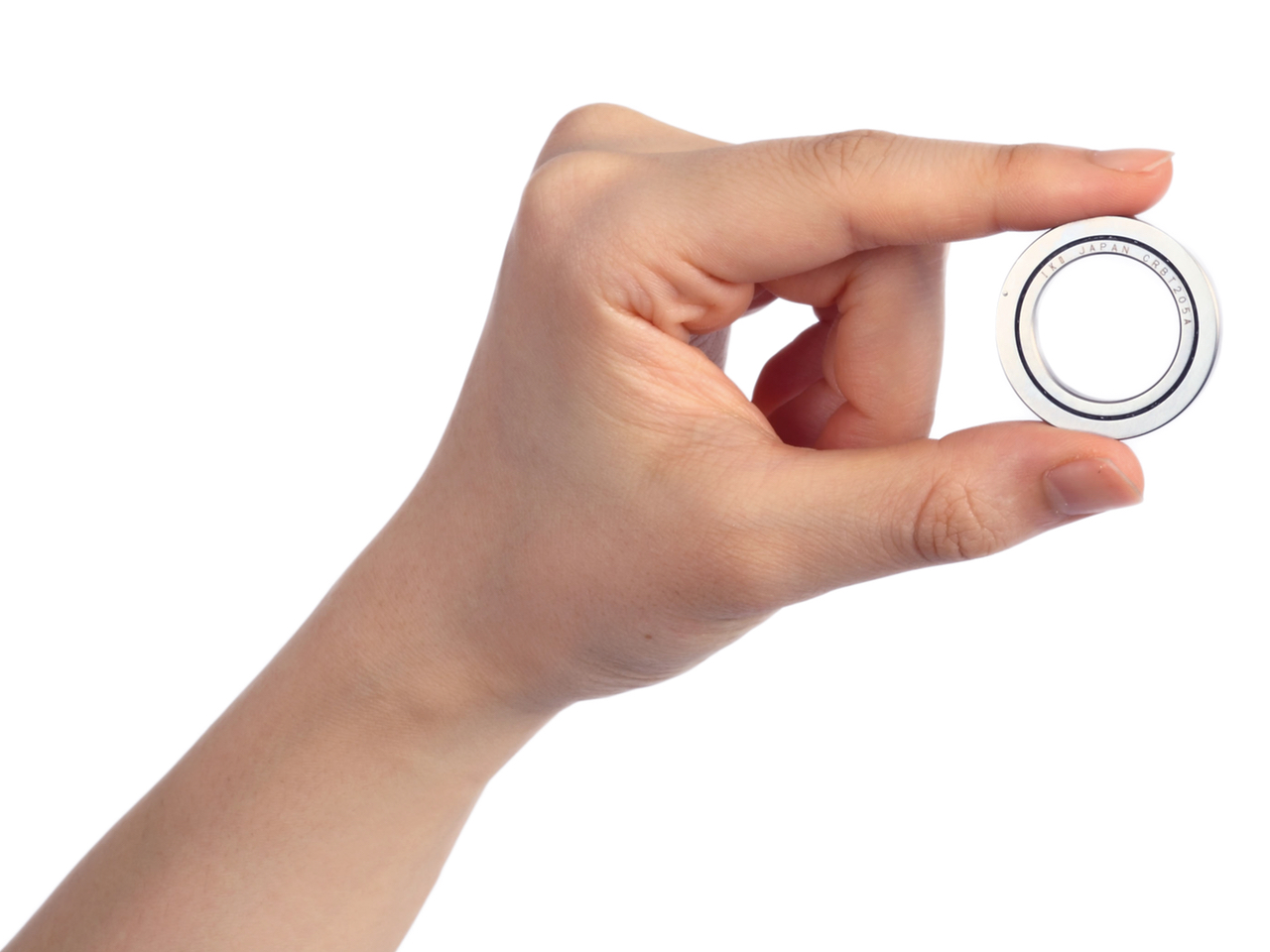

Superschmale Kreuzrollenlager sind extrem kompakte Lager mit 5,5 mm Querschnittshöhe und 5 mm Breite. Zwischen den Zylinderrollen befinden sich Distanzstücke, welche für eine homogene Rotation sorgen. Sie eignen sich hervorragend dafür, Maschinen oder Baugruppen kompakter und leichter zu gestalten.
Eigenschaften
Die Querschnittshöhe ist im Vergleich zum bislang kompaktesten Kreuzrollenlager CRBS um 69 % reduziert. Die Breite beträgt ebenfalls nur 5 mm und die Querschnittsfläche ist im Vergleich zu herkömmlichen Modellen um 43 % reduziert. Außerdem beträgt das Massenverhältnis 0,38, was zu einer erheblichen Gewichtseinsparung im Vergleich zum Modell CRBS führt. (Vergleich zu einem entsprechenden Modell mit einem Bohrungsdurchmesser von 50 mm.)
Produktübersicht
Was sind Kreuzrollenlager?
Kreuzrollenlager sind kompakte Wältzlager, bei welchen die Rollen zwischen Innen- und Außenring im rechten Winkel zueinander abwechselnd gekreuzt sind. Durch diese Anordnung der Rollen kann das Lager komplexe Belastungen aus allen Richtungen gleichzeitig aufnehmen, was eine Montage ohne Berücksichtigung der Lastrichtung ermöglicht.
Kompakt

Die orthogonale Anordnung der Rollen reduziert die Querschnittsfläche von hintereinander montierten Schrägrollenlagern oder einreihigen Kugellagern um die Hälfte. Durch diese kompakte Bauweise kann der vorhandene Bauraum effektiver genutzt werden.
Hohe Steifigkeit

Die Abbildung zeigt den Querschnitt eines Drehtisches. Der Abstand der Angriffspunkte, an welchen die Momentenbelastung auf den Drehtisch wirkt, ist L, und die zulässige Momentenbelastung des Lagers ist proportional zum Abstand der Angriffspunkte L. Wenn der Abstand der Angriffspunkte L vergrößert wird, um die Momentensteifigkeit des Drehtisches zu erhöhen, sind zwei Schrägkugellager erforderlich. Aufgrund des erforderlichen Abstands zwischen den Lagern nimmt auch die Größe der Baugruppe zu. Aber auch ein einziges Kreuzrollenlager kann den Abstand L der Angriffspunkte vergrößern, wodurch die Baugruppe kompakt bleibt und die Momentensteifigkeit dennoch verbessert wird.

Aufgrund des Linienkontaktes wird bei der Verwendung von Zylinderrollen als Wältzkörper die Steifigkeit im Vergleich zu Kugellagern erheblich verbessert. So wird beispielsweise die Steifigkeit um das 3- bis 4-fache erhöht, während gleichzeitig kompaktere Querschnittsabmessungen im Vergleich zu einem zweireihigen Schrägkugellager erreicht werden.
