Nadellager Standard-Kreuzrollenlager

CRB CRBC

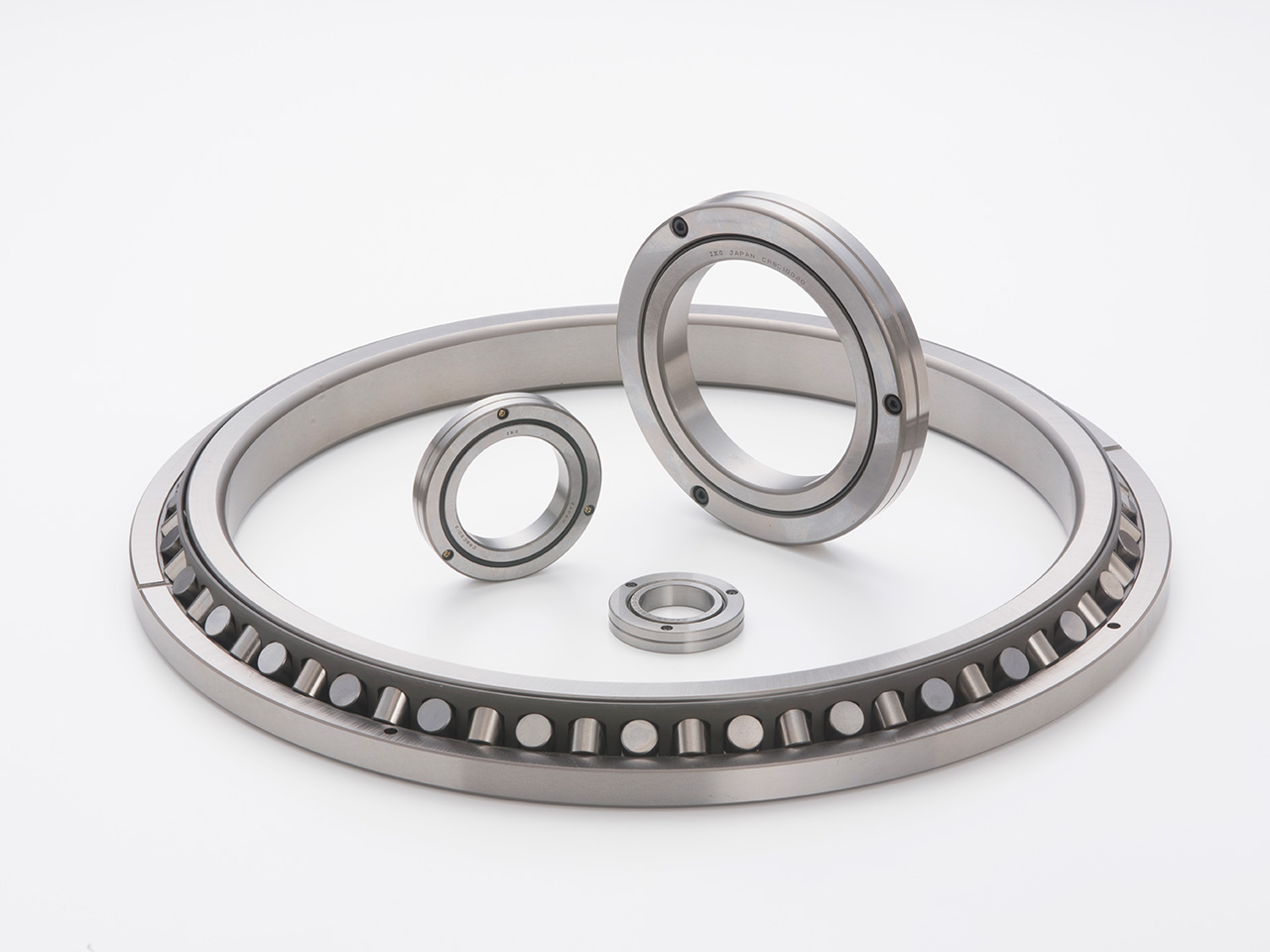

Der Außenring von Standard-Kreuzrollenlagern besteht aus zwei Teilen, welche miteinander verschraubt sind, um ein Zerlegen während des Transports oder der Montage zu verhindern und eine einfache Handhabung zu ermöglichen. Diese Lager werden häufig in rotierenden Teilen von Industrierobotern, Werkzeugmaschinen, medizinischen Geräten usw. eingesetzt, die eine kompakte Bauweise, eine hohe Steifigkeit und eine hohe Bewegungsgenauigkeit erfordern. Darüber hinaus sind auf Anfrage auch Lager aus rostfreiem Stahl und solche mit Innen- und Außenringen, welche Befestigungsbohrungen enthalten, lieferbar. Bitte kontaktieren Sie IKO.

Produktübersicht

Was sind Kreuzrollenlager?

Kreuzrollenlager sind kompakte Wältzlager, bei welchen die Rollen zwischen Innen- und Außenring im rechten Winkel zueinander abwechselnd gekreuzt sind. Durch diese Anordnung der Rollen kann das Lager komplexe Belastungen aus allen Richtungen gleichzeitig aufnehmen, was eine Montage ohne Berücksichtigung der Lastrichtung ermöglicht.

Kompakt

Die orthogonale Anordnung der Rollen reduziert die Querschnittsfläche von hintereinander montierten Schrägrollenlagern oder einreihigen Kugellagern um die Hälfte. Durch diese kompakte Bauweise kann der vorhandene Bauraum effektiver genutzt werden.

Hohe Steifigkeit

Die Abbildung zeigt den Querschnitt eines Drehtisches. Der Abstand der Angriffspunkte, an welchen die Momentenbelastung auf den Drehtisch wirkt, ist L, und die zulässige Momentenbelastung des Lagers ist proportional zum Abstand der Angriffspunkte L. Wenn der Abstand der Angriffspunkte L vergrößert wird, um die Momentensteifigkeit des Drehtisches zu erhöhen, sind zwei Schrägkugellager erforderlich. Aufgrund des erforderlichen Abstands zwischen den Lagern nimmt auch die Größe der Baugruppe zu. Aber auch ein einziges Kreuzrollenlager kann den Abstand L der Angriffspunkte vergrößern, wodurch die Baugruppe kompakt bleibt und die Momentensteifigkeit dennoch verbessert wird.

Aufgrund des Linienkontaktes wird bei der Verwendung von Zylinderrollen als Wältzkörper die Steifigkeit im Vergleich zu Kugellagern erheblich verbessert. So wird beispielsweise die Steifigkeit um das 3- bis 4-fache erhöht, während gleichzeitig kompaktere Querschnittsabmessungen im Vergleich zu einem zweireihigen Schrägkugellager erreicht werden.
