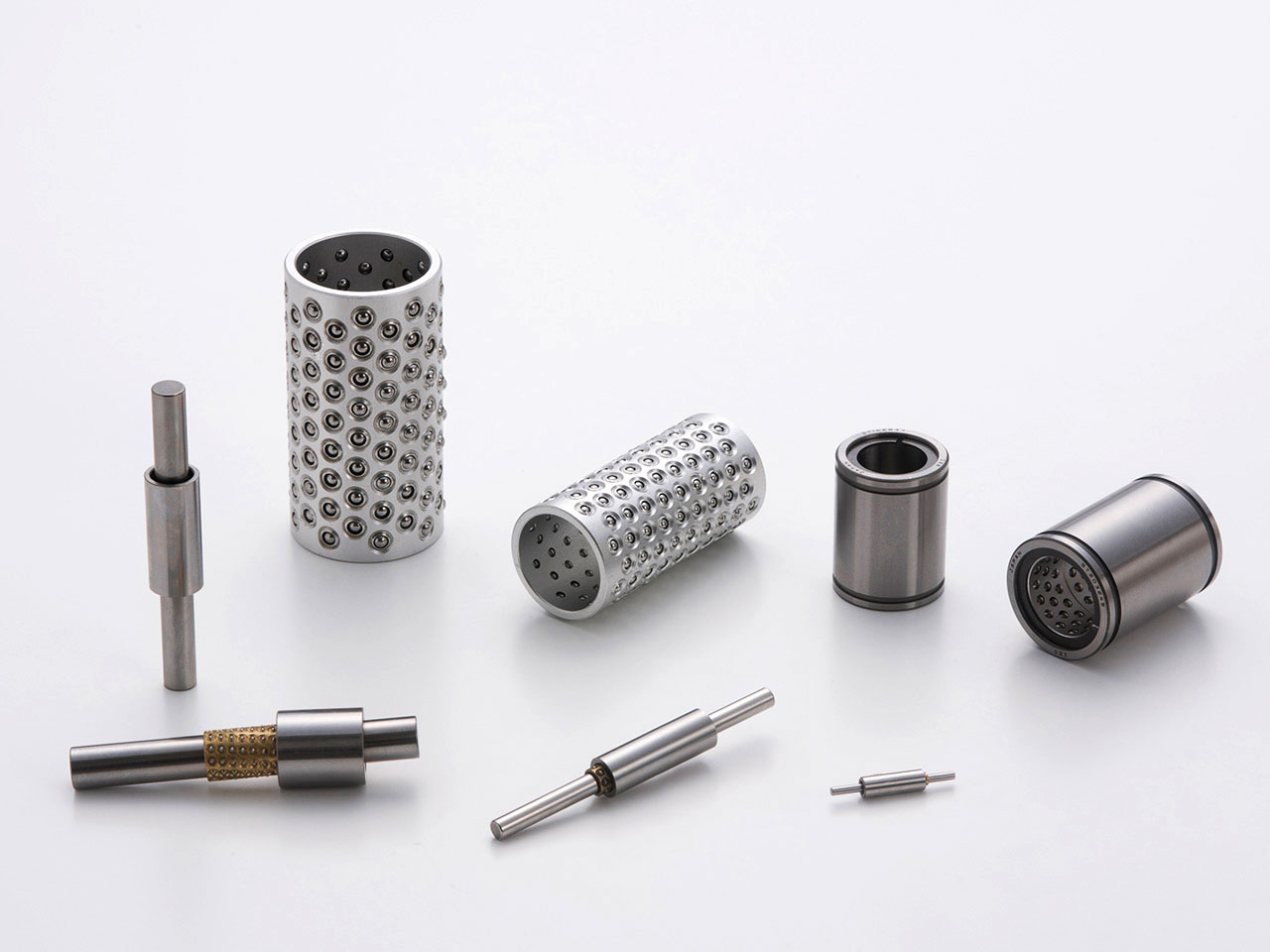

IKO直线旋转衬套可在旋转运动的同时进行轴向往返直线运动，是直径小且截面高度低的直线导轨。极小型而且精度高，能实现摩擦阻力小而且顺畅的运动，已应用于各种测量设备、IC制造装置、精密机械等的极小部分和高精度部位。

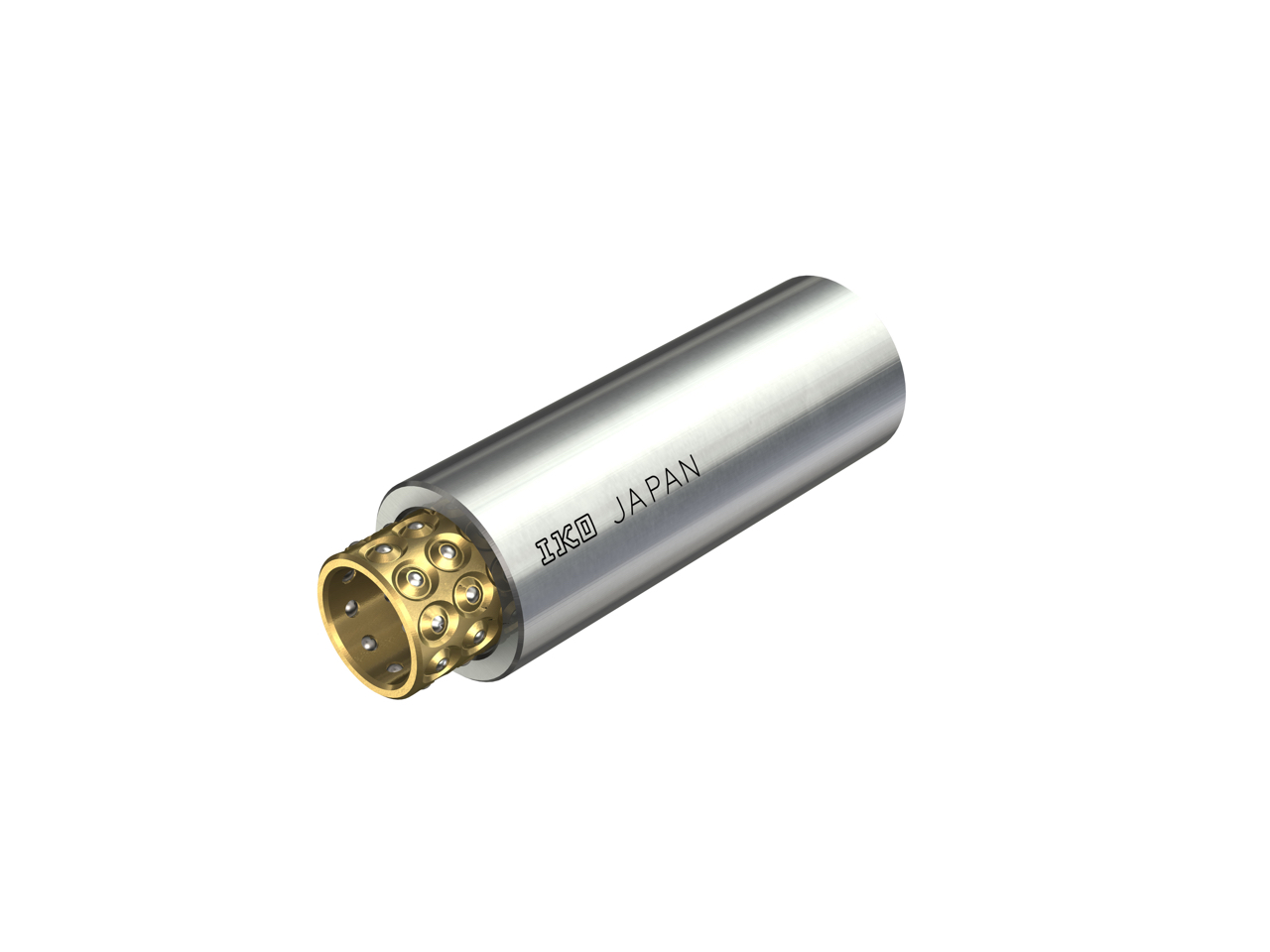

微型直线旋转衬套
STSI
旋转运动和直线运动
通过将具有圆筒状轨道面的外筒与装在保持器内的钢球搭配，可在旋转运动的同时进行轴向往返直线运动。
超精密
对外筒和轴的轨道面进行热处理后，通过超精加工实现高精度，并装入高精度钢球，以零预压或轻微预压状态进行组合，旋转运动、往返直线运动都能获得极高的精度。
超小型
由于在薄壁外筒内装有极小的钢球，因此直径小且断面高度极低。
极为顺畅的运动
各构成部件经精密加工，并调节为理想的预压状态，能长期保持滚动摩擦阻力小、极顺畅稳定的运动。

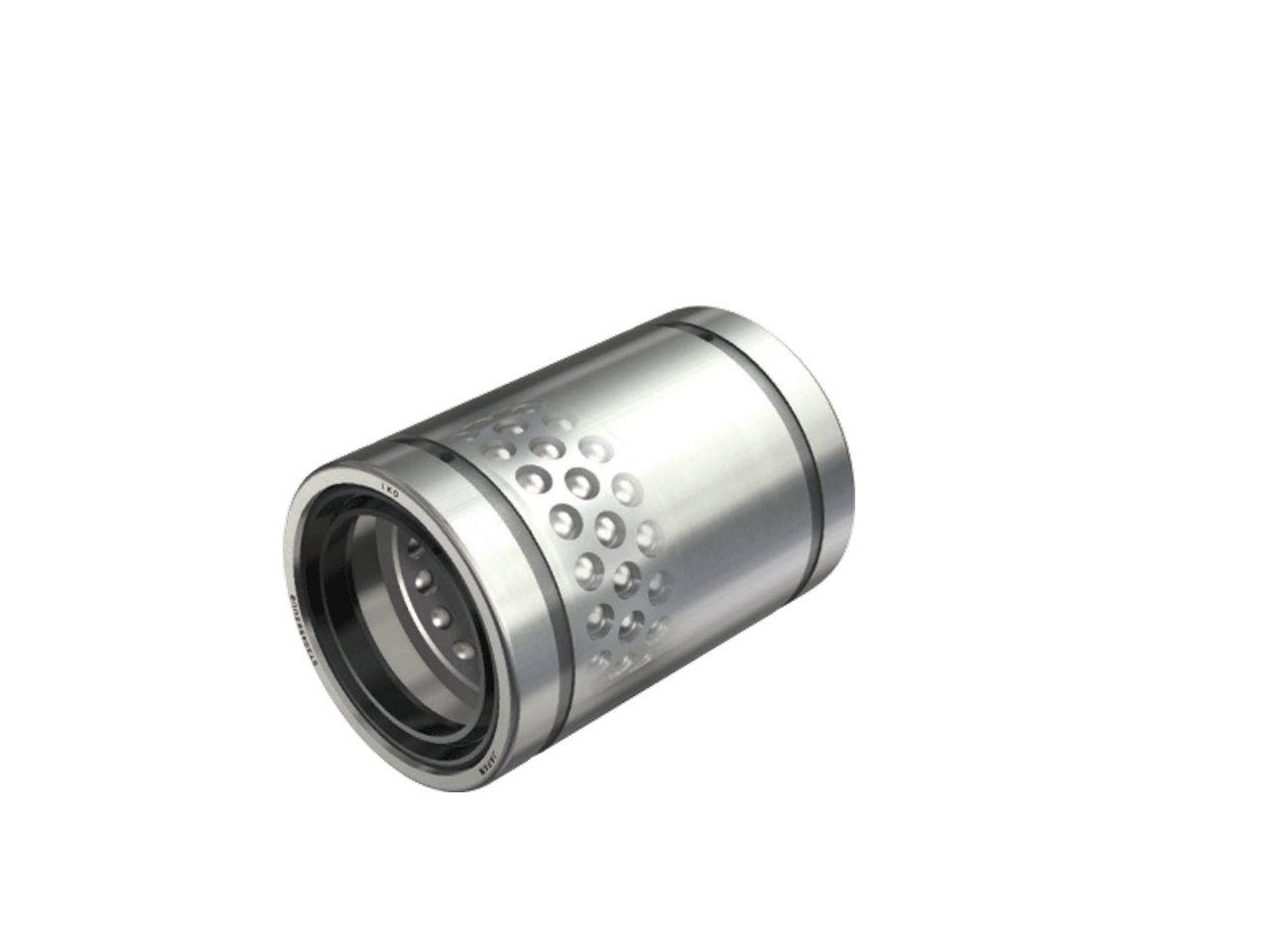

直线旋转衬套
ST
旋转运动和直线运动
通过将具有圆筒状轨道面的外筒与装在保持器内的钢球搭配，可在旋转运动的同时进行轴向往返直线运动。
滚动阻力小
在精密加工的外筒内装有高精度钢球，滚动阻力小，可进行极顺畅的旋转运动和往复直线运动。
惯性力小
保持器刚性高、重量轻，因此运动惯性力小，适合于高速旋转运动或往复直线运动。
丰富的产品群

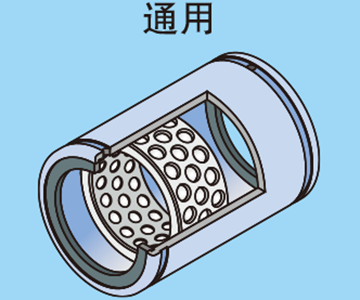

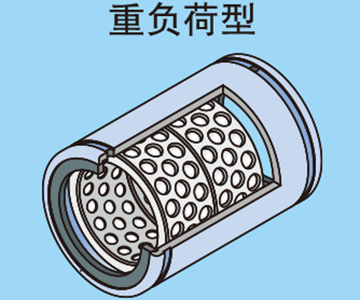

备有额定负荷不同的通用型和重负荷型2种类型，各种类型均备有开放型和密封型。可根据机械、装置的规格选择最合适的产品。

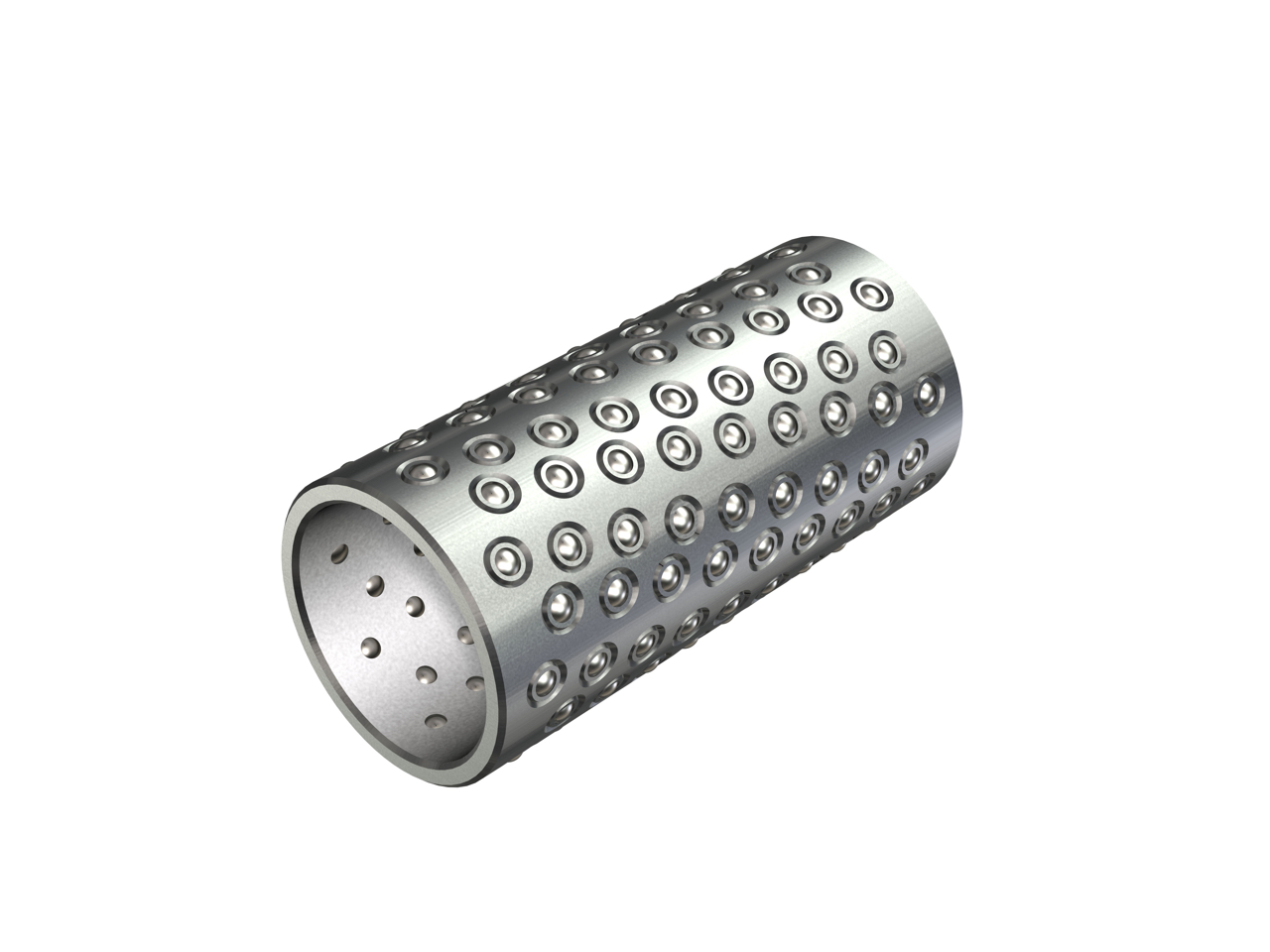

滚珠滑套
BG
出色的高速运行性能
保持器刚性高重量轻，故运动惯性力小，也适合于轴向的高速往复直线运动等剧烈运动。
额定负荷大、刚性高
保持器中尽可能多地装入了钢球，所以额定负荷大，是承受变动负荷和偏向负荷时弹性变位量小的高刚性直线运动装置。
长寿命
装入保持器中的各个钢球成螺旋状排列，以使在轴向的往复直线运动时不会通过相同的轨迹，这样可减少轴及轴承座轨道面的疲劳，长期保持稳定的高精度。
产品阵容
直线旋转衬套
| 产品 | 形状 | 密闭密封垫片 | 型号 | 大小尺寸 | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 4 | 5 | 6 | 8 | 10 | 12 | 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 70 | 80 | 90 | 100 | ||||
| 直线旋转衬套 |
 |
开放型 | ST | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| 密封型 | ST…UU | - | - | - | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||
 |
开放型 | ST…B | - | - | - | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | 密封型 | ST…UUB | - | - | - | - | - | - | - | - | - | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
※微型旋转衬套、滚珠滑套的产品系列请参照产品目录。
