直线导轨交叉滚子直线导轨系列

CRWG CRWG…H CRW CRWM

IKO交叉滚子直线导轨是在以V字形2平面为轨道槽的2根轨道台之间组装了附带保持器的圆柱滚子的直线导轨。由于滚子交互直交排列，可承受任意方向的负荷，因此能以极高的精度进行顺畅的直线运动。尺寸种类丰富，可根据用途选择合适的型号。

内置齿条&齿轮型交叉滚子直线导轨

CRWG

内置齿条&齿轮型交叉滚子直线导轨以能以极高精度顺畅进行直线运动的IKO交叉滚子直线导轨为基础，内置通过齿条&齿轮来防止保持器错位的功能。

解决了保持器错位的问题

内置创新性设计的齿条&齿轮机构，完全解决了保持器错位的问题。能放心用于立轴等以往难以使用交叉滚子直线导轨的用途。即便提高运行速度，也无需担心保持器错位。即便是长期运行，也无需进行保持器错位的矫正工作。

安装尺寸可完全互换

采用在轨道台内侧设置齿条的创新结构，在安装尺寸上可完全与以往的交叉滚子直线导轨互换。外形尺寸相同，不仅适合新的用途，也可以轻松置换机械设备上原有的交叉滚子直线导轨，无需更改安装尺寸。

内置齿条&齿轮型交叉滚子直线导轨H

CRWG…H

内置齿条&齿轮型交叉滚子直线导轨H以能以极高精度顺畅进行直线运动的IKO交叉滚子直线导轨为基础，内置通过齿条&齿轮来防止保持器错位的功能。在维持传统型的CRWG的外形和安装尺寸的同时，通过增加轨道台接触长度和圆柱滚子的数量等，全面改进轨道接触部的规格，大幅提高了额定负荷。

提高了机械装置的负载容量、刚性

全面改进传统型产品的轨道接触部的规格，大幅提高了额定负荷。

完全解决了保持器错位的问题

内置结构独特的齿条&齿轮机构，完全解决了保持器错位的问题。

安装尺寸可完全互换

采用在轨道台内侧配置齿条的自主结构，安装尺寸与传统型相同，易于替换。

交叉滚子直线导轨

CRW CRWM

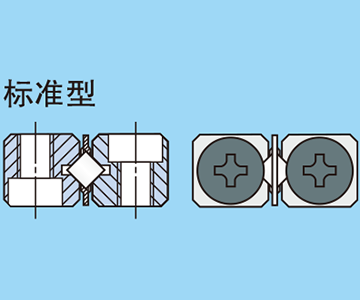

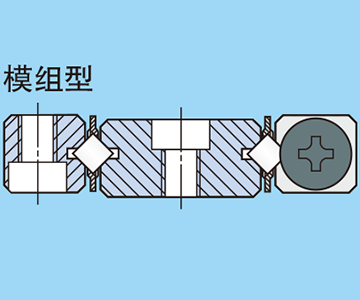

标准型和模组型

有2种类型，一种是4根轨道台与2组附带保持器的圆柱滚子为1套的标准型，另一种是内侧2根轨道台为一体结构的模组型。

顺畅的运动

高精度的轨道面，再加上为抑制偏斜，将经过严格的长度尺寸管理的超精密圆柱滚子组装在保持器内。因此，获得了极其顺畅、没有阻滞，且摩擦阻力小的直线运动。

高碳铬轴承钢制和不锈钢制

标准型备有高碳铬轴承钢制和不锈钢制。

安装容易

轨道台的安装孔进行了锪孔加工和内螺纹加工，安装轨道台既可采用在机械、装置的内螺纹中进行固定的方法，也可采用从机械、装置侧插入螺栓进行固定的方法，安装结构也不受限制。而且，模组型轨道台的内侧2根轨道台为一体结构，不仅安装结构简单，而且安装部没有加工误差，可以获得精度更高的直线运动。

产品阵容

交叉滚子直线导轨

产品	材质	形状	型号	大小尺寸
产品	材质	形状	型号	1	2	3	4	6	9	12	15	18	24
内置齿条&齿轮型交叉滚子直线导轨	碳素钢制		CRWG	-	○	○	○	○	-	-	-	-	-
内置齿条&齿轮型交叉滚子直线导轨H	碳素钢制		CRWG…H	○	○	○	○	-	-	-	-	-	-
交叉滚子直线导轨	碳素钢制		CRW	○	○	○	○	○	○	○	○	○	○
交叉滚子直线导轨	不锈钢制		CRW…SL	○	○	○	○	○	-	-	-	-	-
交叉滚子直线导轨	碳素钢制		CRWM	○	○	○	○	-	-	-	-	-	-

特殊规格

专用螺钉

预压调节侧滑轨通过预压调节高速移动。虽然滑轨固定螺钉与安装孔间需要可移动的距离，但在无法保证足够的距离时，或如图2所示在滑轨侧安装固定螺钉时，使用附带的专用螺钉则很方便。该专用螺钉也可在安装固定侧滑轨机构的安装孔或内螺纹的位置精度不足时使用。该专用螺钉仅限用于碳素钢制产品。

橡胶垫片

为防止轨道面有异物进入，更换为同时具有端面止动板SB功能的橡胶垫片。橡胶垫片不能安装在所有的滑轨端部。可在松动螺钉后变更安装位置。

高刚性附带保持器的圆柱滚子

将保持器更换为适合立轴使用而设计的高刚性铜合金制保持器。该保持器采用仅能从单侧方向拆卸滚子的结构。在立轴上使用高刚性保持器时，建议同时使用端面止动板SB。

端面止动板SA

可能因运动频度高，振动、负荷分布不均等而导致保持器偏移时，请将端部螺钉更换为端面止动板SA。在大小尺寸为1的系列中，标配有以端面止动板SA为标准的端面止动板。

端面止动板SB

在立轴上使用高刚性保持器时，为了利用端部对保持器行程进行限制，将端部螺钉更换为端面止动板SB。端面止动板SB不能安装在所有的滑轨端部。可在松动螺钉后变更安装位置。
