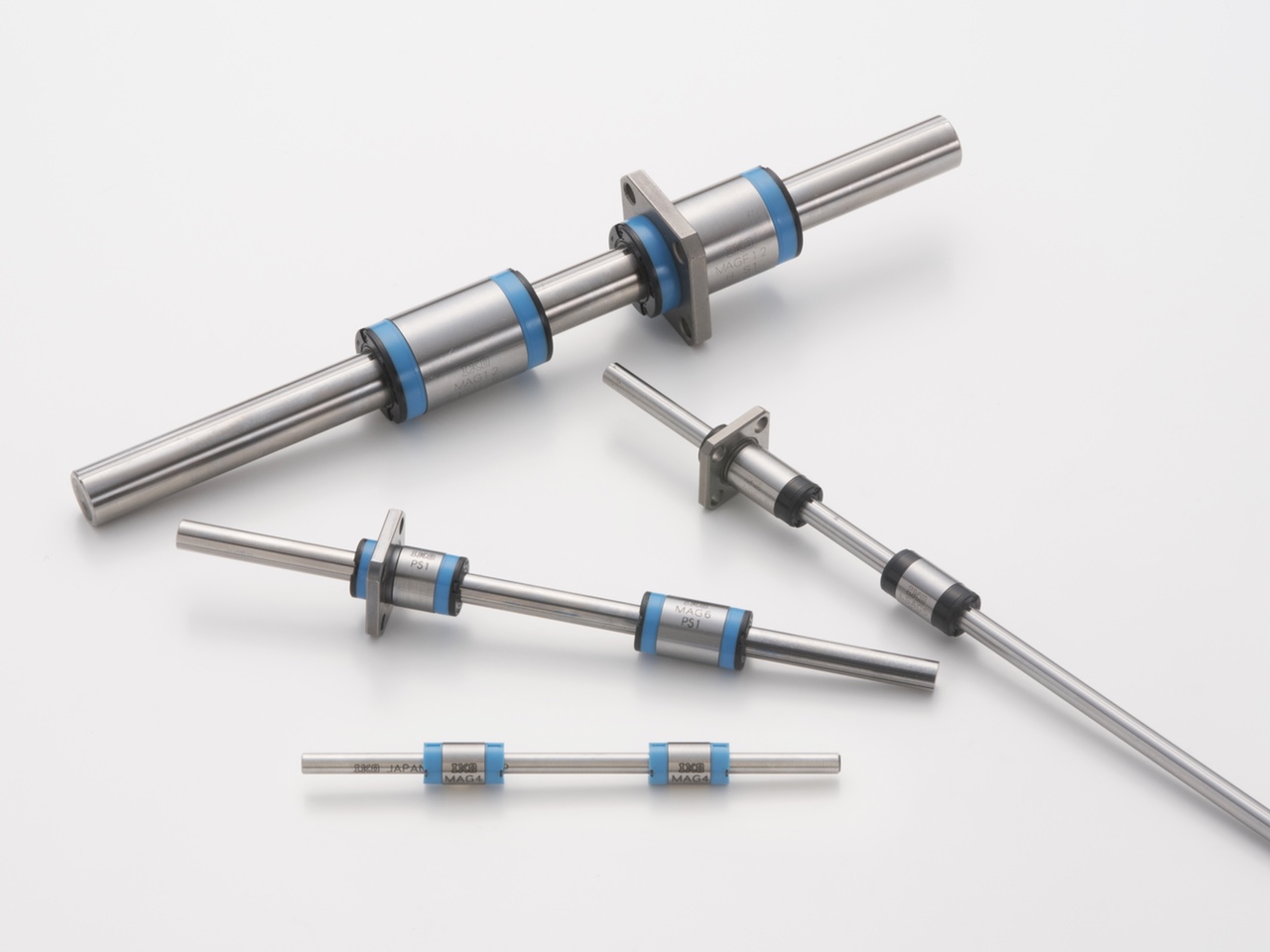

直线导轨滚珠花键G系列

MAG LSAG

IKO滚珠花键G是外筒在花键轴上做无限直线运动的直线导轨。采用2列钢球与轨道4点接触结构，即使是用于方向及大小发生变动的负荷及复合负荷作用的用途时，依然能获得稳定的高精度和刚性。是一种结构简单的极小型滚珠花键。

C-Lube自润滑滚珠花键G

MAG

应用于半导体及液晶相关制造装置等用途必须经受高加减速运行这一严苛的使用条件，C-Lube自润滑滚珠花键G以在此类设备中拥有压倒性份额的IKO滚珠花键G为基础，内置润滑零件C-Lube自润滑零件，实现了长期免维护，可以通过减少装置的加油机构降低整个系统的成本，并通过减少加油工时降低运行成本。

免维护

由于C-Lube自润滑零件内的润滑油能长期保持润滑性能，从而减少了烦琐的润滑管理工时。

C-Lube自润滑零件的详情请点击这里

滚珠花键G

LSAG

自由组合

备有能够自由组合的产品。由于外筒和花键轴是分别进行尺寸管理的，因此各自均可自由增加或更换。

自由组合的详情请点击这里

标准型和法兰型

外筒的形状分为标准型（圆筒状）和法兰型2种。

外筒长度

标准型和法兰型分别备有外筒长度不同的标准型和高刚性加长型2种，可用于广泛用途。

实心轴和空心轴

备有实心花键轴和空心花键轴，可供用户根据用途适当选择。

不锈钢制

可以选购不锈钢制花键轴。最适合在排斥防锈油的洁净室内等场所使用。

产品阵容

C-Lube自润滑滚珠花键G、滚珠花键G

产品	形状	外筒长度	型号	大小尺寸
产品	形状	外筒长度	型号	2	3	4	5	6	8	10	12	15	20	25	30
C-Lube自润滑滚珠花键G		标准	MAG	-	-	○	○	○	○	○	○	-	-	-	-
C-Lube自润滑滚珠花键G		加长型	MAGL	-	-	○	○	○	○	-	-	-	-	-	-
C-Lube自润滑滚珠花键G		标准	MAGT	-	-	○	○	○	○	○	○	-	-	-	-
C-Lube自润滑滚珠花键G		加长型	MAGLT	-	-	○	○	○	○	-	-	-	-	-	-
C-Lube自润滑滚珠花键G		标准	MAGF	-	-	-	○	○	○	○	○	-	-	-	-
C-Lube自润滑滚珠花键G		标准	MAGFT	-	-	-	○	○	○	○	○	-	-	-	-
滚珠花键G		标准	LSAG	○	○	○	○	○	○	○	○	○	○	○	○
滚珠花键G		加长型	LSAGL	-	-	-	○	○	○	○	○	○	○	○	○
滚珠花键G		标准	LSAGT	-	-	○	○	○	○	○	○	-	-	-	-
滚珠花键G		加长型	LSAGLT	-	-	-	○	○	○	○	○	-	-	-	-
滚珠花键G		标准	LSAGF	○	○	○	○	○	○	○	○	○	○	○	○
滚珠花键G		加长型	LSAGFL	-	-	-	○	○	○	○	○	○	○	○	○
滚珠花键G		标准	LSAGFT	-	-	○	○	○	○	○	○	-	-	-	-
滚珠花键G		加长型	LSAGFTL	-	-	-	○	○	○	○	○	-	-	-	-

※表中带的备有自由组合规格。

特殊规格

钢制侧板

可将标准配备的合成树脂制侧板换成不锈钢侧板。外筒的全长尺寸不变。

无密封垫片

要减少外筒的运动阻力时，可将两侧的密封垫片更换成与花键轴不接触的端面压板，但是，此规格不具防尘效果。

油孔

在外筒上设置油孔。

C-Lube自润滑部件

在外筒的密封垫片内侧安装含有润滑油的C-Lube自润滑部件，可延长润滑剂的补给间隔。

特殊环境用密封垫片

在滑块的侧面密封垫片内侧安装含有润滑剂的C-Lube自润滑部件，可延长润滑剂的补给间隔。

指定润滑脂

封入的润滑脂可以变更为洁净环境用润滑脂或耐打滑磨损润滑脂。

不锈钢制花键轴

实心花键轴材料变更为不锈钢制。

如需其他特殊环境规格，请点击这里
