Guía para movimiento lineal Serie de rodamiento combinado lineal / giratorio
Guía para movimiento lineal Serie de rodamiento combinado lineal / giratorio

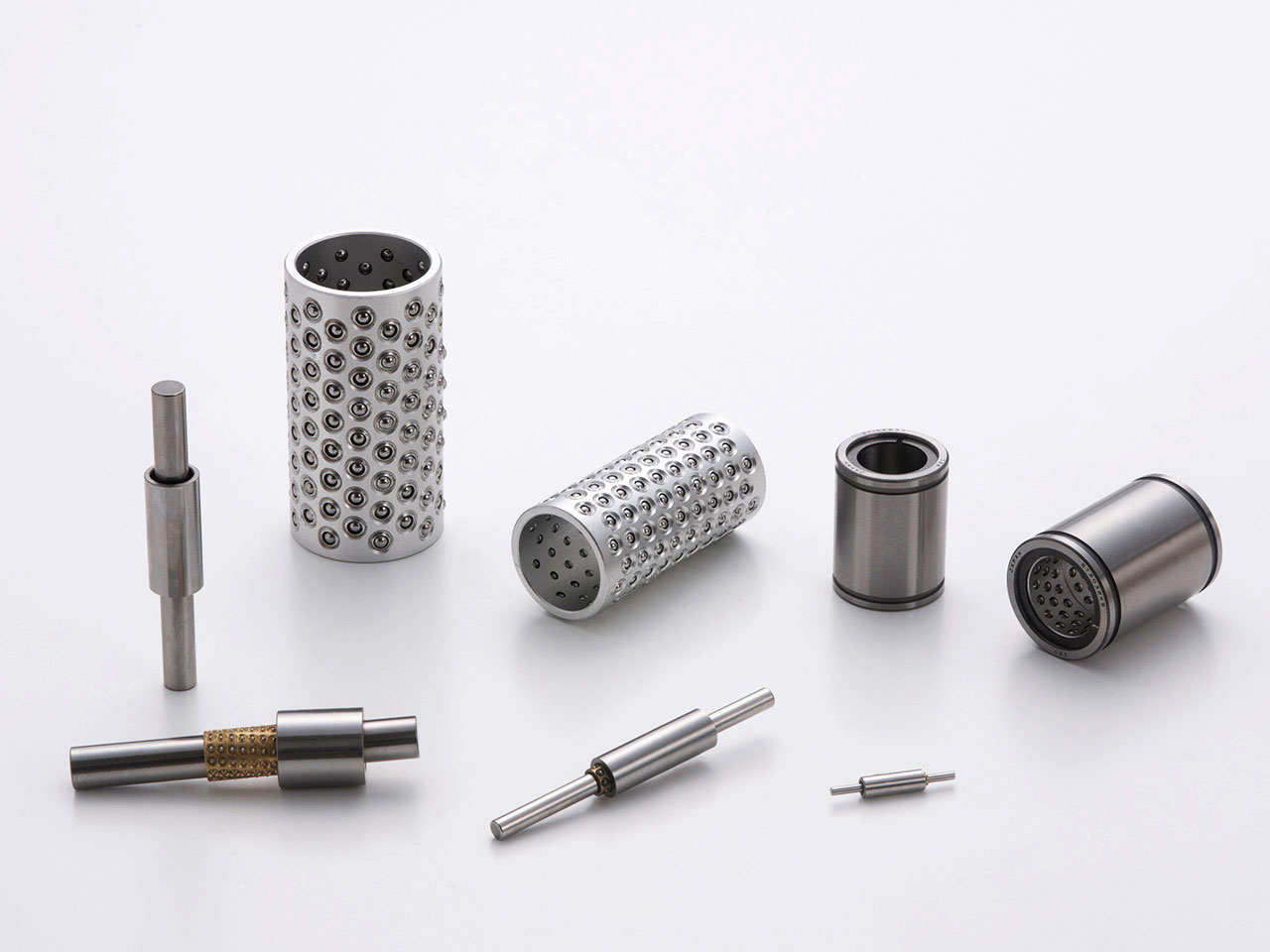

El buje giratorio tipo troquel de IKO es una guía para movimiento lineal con un diámetro pequeño y una altura seccional, capaz de un movimiento giratorio y lineal en la dirección axial simultáneamente con un movimiento rotacional. Es extremadamente compacto, tiene alta precisión y logra un movimiento suave con resistencia friccional baja, lo que hace que sea apto para varios instrumentos de medición, dispositivos de fabricación, máquinas de precisión y otras piezas pequeñas y altamente precisas.

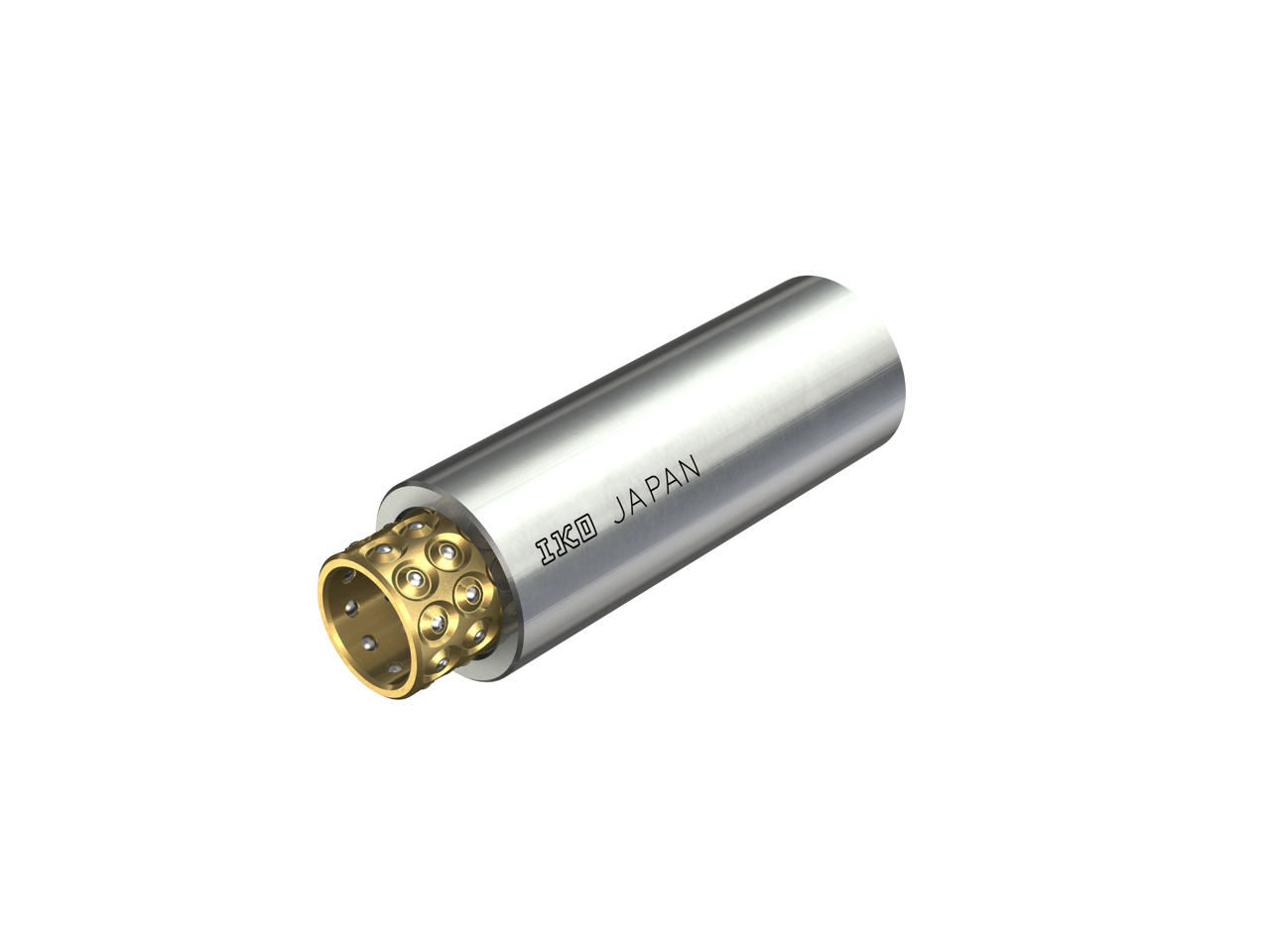

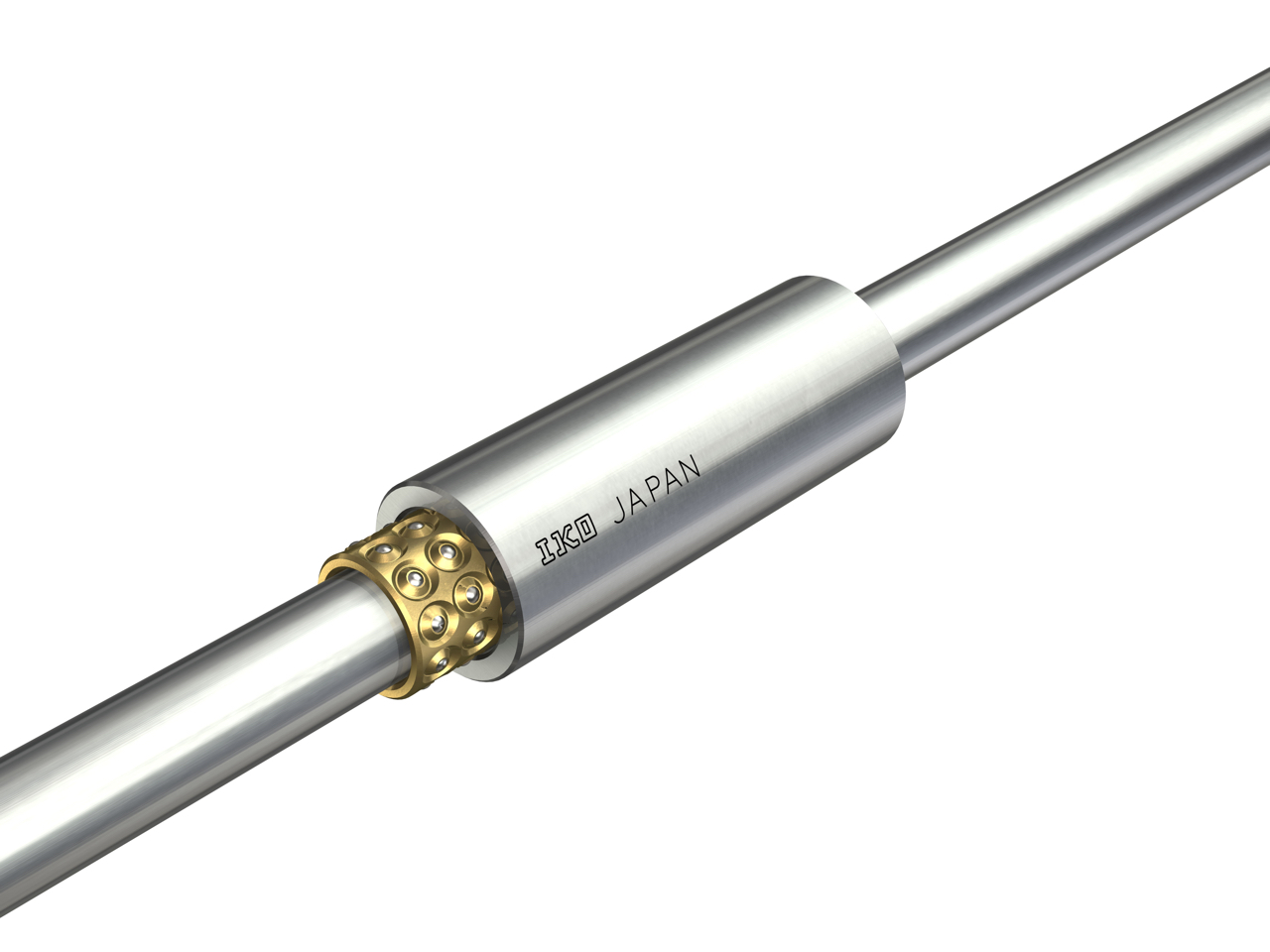

Rodamiento combinado lineal / giratorio miniatura
Movimientos giratorio y lineal
Con la combinación de un cilindro externo con pista cilíndrica y bolas incorporadas en la jaula, el movimiento giratorio y lineal en la dirección axial es posible simultáneamente con un movimiento rotacional.
Súper precisión
Después de realizar un tratamiento térmico en la superficie de pista del cilindro externo y el eje, estos reciben un acabado de ultra precisión y se establecen en cero o un estado de precarga leve al incorporar bolas de acero de alta precisión, con lo cual se logra una precisión extremadamente alta en el movimiento giratorio y lineal.
Tamaño súper pequeño
Con las bolas de tamaño ultra pequeño incorporadas en un cilindro externo delgado, se logra un diámetro pequeño y una baja altura de la sección.
Funcionamiento extremadamente suave
Dado que cada componente se rectifica de forma precisa y se ajusta a una condición de precarga ideal, puede lograrse una operación extremadamente suave y estable con poca resistencia friccional a largo plazo.

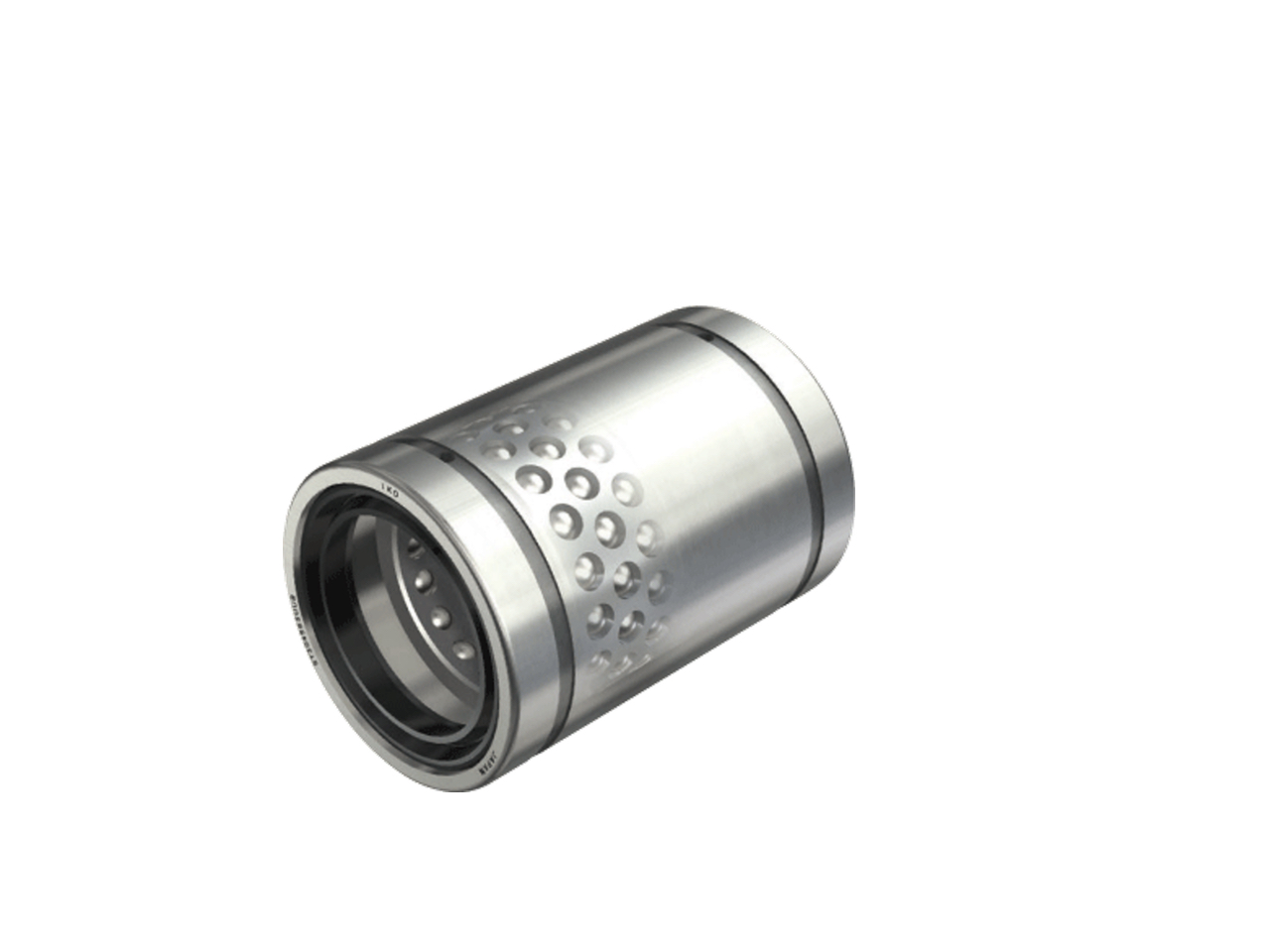

Rodamiento combinado lineal / giratorio
Movimientos giratorio y lineal
Con la combinación de un cilindro externo con pista cilíndrica y bolas incorporadas en el retenedor, es posible lograr un movimiento giratorio y lineal en la dirección axial simultáneamente con un movimiento rotacional.
Pequeña resistencia friccional de rodamiento
Mediante la construcción de una bola con alta precisión en el cilindro externo bien pulido, se logró una pequeña resistencia friccional de rodamiento y un movimiento de rodamiento extremadamente suave junto con un movimiento recíproco.
Leve inercia
El retenedor tiene una alta rigidez y un peso ligero, por lo que tiene una pequeña inercia de movimiento adecuada para el movimiento de rodamiento y el movimiento recíproco en la operación a alta velocidad.
Amplia variación
Hay un tipo normal y un tipo de carga pesada con diferente rango de carga, y cada uno está disponible con y sin sellos. Puede seleccionar un producto óptimo para las especificaciones de su máquina y dispositivo.

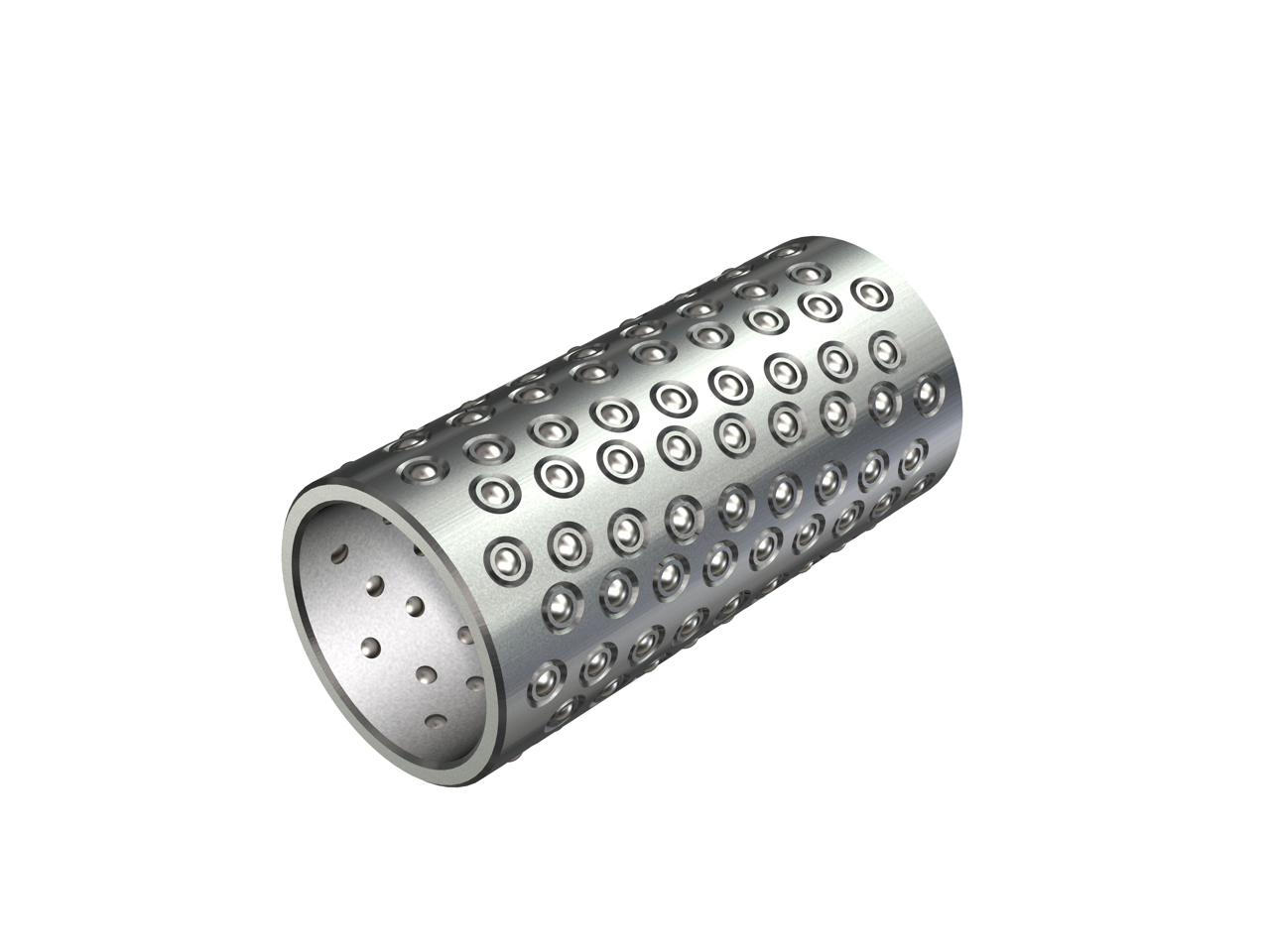

Jaula de bolas combinada lineal / giratorio
Operación superior a alta velocidad
Dado que los retenedores tienen alta rigidez y peso ligero con poca inercia, esta serie es adecuada para operaciones abruptas, como un movimiento giratorio y lineal a alta velocidad en dirección axial.
Amplio rango de carga y alta rigidez
En el retenedor, se incorpora la mayor cantidad de bolas posible. Los rangos de carga son amplios y la rigidez es alta con poca deformación elástica incluso bajo una carga fluctuante o una carga de desplazamiento.
Vida útil prolongada
Cada bola en el retenedor se ordena en una formación en espiral para evitar que las bolas sigan la misma trayectoria. De este modo, la fatiga por contacto de rodillo de las pistas del alojamiento y el eje se minimiza, y se puede asegurar una precisión alta y estable por períodos prolongados.
Línea
Buje giratorio tipo troquel
Modelo | Forma | Estructura de sello | Modelo | Tamaño | |||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
4 | 5 | 6 | 8 | 10 | 12 | 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 70 | 80 | 90 | 100 | ||||
Buje giratorio tipo troquel |
![]() |
Tipo abierto | ST | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
Con sello | ST…UU | - | - | - | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||
![]() |
Tipo abierto | ST…B | - | - | - | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | Con sello | ST…UUB | - | - | - | - | - | - | - | - | - | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
* Para la línea de bujes giratorios miniatura y jaulas giratorias tipo troquel, consulte el catálogo de productos.
