La unidad de guía de rodillos cruzados de IKO es una guía para movimiento lineal que realiza un movimiento lineal limitado con una guía de rodillos cruzados CRW de IKO montada en una mesa (y base) rígida con acabado rectificado. El movimiento lineal suave con poca deformación elástica y alta rigidez se puede lograr para cargas en cada dirección. Está disponible en muchos tamaños y puede seleccionarse según la aplicación.
Unidad de guía de rodillos cruzados con jaula antideslizamiento
La unidad de guía de rodillos cruzados con jaula antideslizamiento de IKO es una guía para movimiento lineal que tiene una guía de rodillos cruzados con una función de prueba de arrastre de jaula que es está montada en una base y mesa rígidas con acabado rectificado.
Resuelve el problema de arrastre de jaula

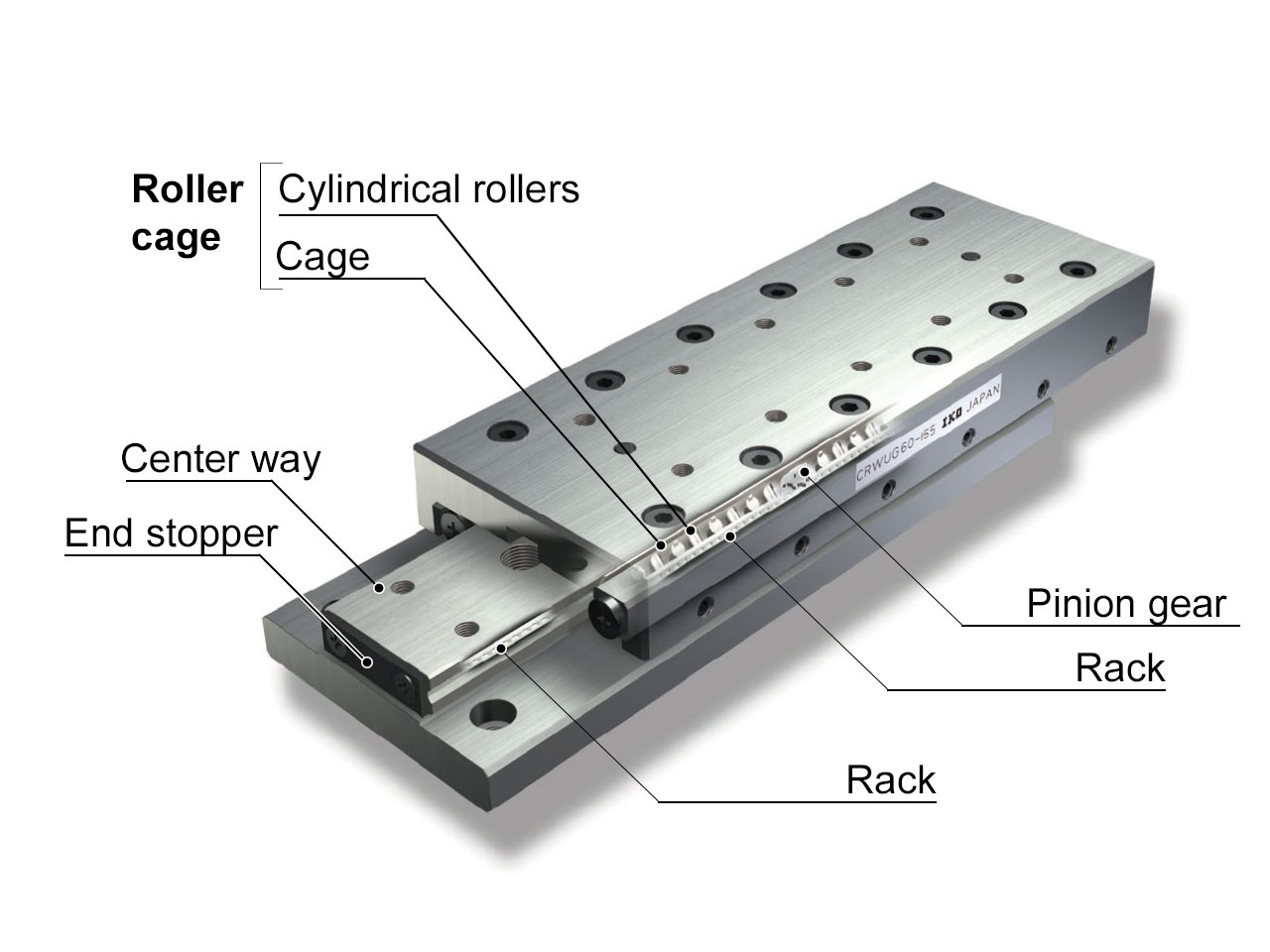

La solución perfecta para problemas de arrastre de jaula con un mecanismo de piñón y cremallera integrado como un diseño original. Las aplicaciones como el uso de un eje vertical, donde se dificulta el uso de una guía de rodillos cruzados, también están ciertamente disponibles. No se requiere ninguna corrección para el arrastre de jaula, incluso en una operación de alta velocidad. No se requiere ninguna corrección de jaula, incluso en las operaciones a largo plazo.
Intercambiable en dimensiones de montaje
Con la cremallera colocada dentro de la guía, una estructura original, se mantiene una compatibilidad mutua completa de dimensiones de montaje con la unidad de guía convencional de rodillos cruzados. Con las mismas dimensiones externas, puede utilizarse para reemplazar las unidades de guía convencional de rodillos cruzados en máquinas y equipos sin modificar las dimensiones de montaje o puede tener un nuevo uso.
Ultra alta precisión y movimiento suave
La combinación de una superficie de pista acabada de forma precisa y una guía para movimiento lineal del tipo de no recirculación con rodillos de longitud gestionada de súper alta precisión proporciona un movimiento extremadamente suave con una precisión muy alta. La precisión de ejecución extremadamente alta puede alcanzarse sin deflexión de ejecución mediante la guía para movimiento lineal del tipo de recirculación. Puede esperarse una mejora en la precisión de posicionamiento y una capacidad de seguimiento superior para los comandos de alimentación fina debido al movimiento lineal sin pegue y despegue por la resistencia friccional extremadamente baja.
Unidad de guía de rodillos cruzados
Alta precisión
La guía central integrada se adhiere a una base simple que genera pocos errores de maquinado, mientras que el lado de la mesa incorpora una guía de rodillos cruzados CRW, que logra un movimiento lineal estable de alta precisión.
Alta rigidez
Las piezas se integraron, mientras que la mesa y la base se endurecieron, lo que disminuyó la deformación elástica para las cargas en todas las direcciones y alcanzó una alta rigidez.
Movimiento suave
La guía central integrada produce pocos errores de montaje o maquinado e incorpora rodillos cilíndricos de ultra alta precisión, lo que permite un movimiento suave sin pegue y despegue.
Varios modelos y tamaños

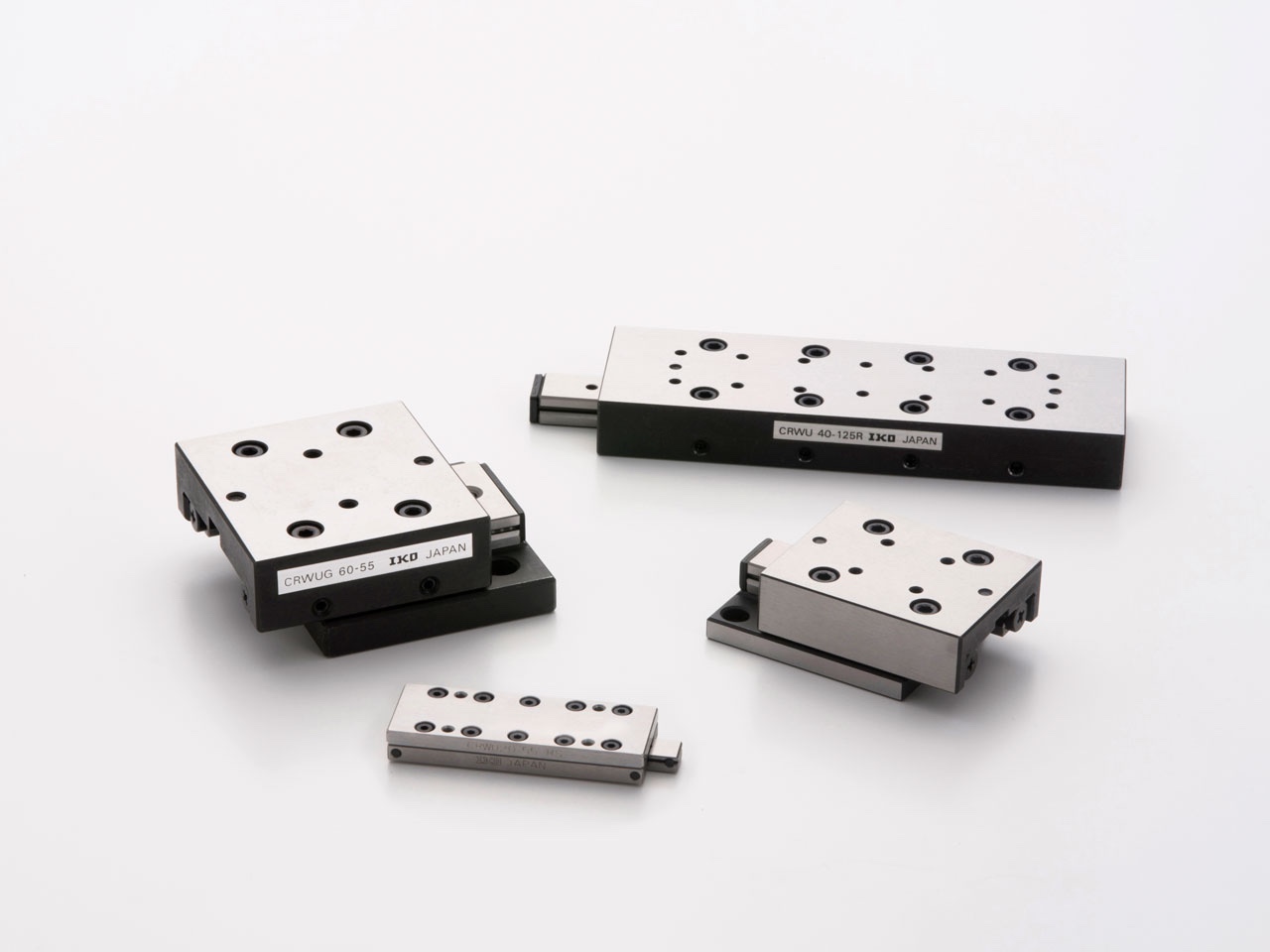

Hay tres modelos de unidad de guía de rodillos cruzados disponibles, además de diversos tamaños para cada uno. Una guía para movimiento lineal adecuada puede seleccionarse según la estructura y el tamaño de la máquina o el equipo.
Fácil montaje
Las superficies de montaje de la mesa y la base se rectifican de forma precisa. La mesa se proporciona con roscas hembras y la base tiene un avellanado para el montaje. Además, dado que mantiene una alta rigidez y precisión de ejecución, y tiene una precarga adecuada para alcanzar una vida útil prolongada y estable, el movimiento lineal con alta confiabilidad se puede lograr fácilmente solo al montarla en la máquina.
Línea
Unidad de guía de rodillos cruzados
Modelo | Forma | Modelo | Ancho | ||||||
---|---|---|---|---|---|---|---|---|---|
20 | 30 | 40 | 60 | 80 | 100 | 145 | |||
Unidad de guía de rodillos cruzados con jaula antideslizamiento |
![]() |
CRWUG | - | - | ○ | ○ | ○ | - | - |
Unidad de guía de rodillos cruzados |
![]() |
CRWU | - | ○ | ○ | ○ | ○ | ○ | ○ |
Unidad de guía de rodillos cruzados |
![]() |
CRWU…R | - | ○ | ○ | ○ | ○ | ○ | ○ | Unidad de guía de rodillos cruzados |
![]() |
CRWU…RS | ○ | ○ | ○ | - | - | - | - |
